PIC Como fazer piscar o led com o 12f629

[eletron1791]

Em outro post semelhante a este deixei uma dúvida sobre o 12f675 e depois fui modificando a dúvida, e tal. Enfim, ficou meio confuso. Agora que tenho noção exata do que busco, decidi colocar aqui neste novo post:



Tenho um botão do pino 7 (Gp0) ao + 5 Volts com 10 K indo para o GND. Tenho um led no pino 3 (Gp4) com catodo para o GND. Vou ligar o pino 7 num alto-falante externo. Quando ocorrer o primeiro áudio, o PIC inicia um contador interno. Quando o áudio cessar por tempo = x, o led no pino 3 deve piscar 1 única vez por 500 ms; Digamos que x seja 5 segundos. Então quando o áudio cessar e transcorrer 5000ms o led deve piscar só 1 vez. Se antes dos 5000ms tornar a ocorrer áudio, o contador interno deve resetar (x=0;)



Pensei assim, mas seu que está errado:



while(!botão){
        delay_ms(1);
          if(botão==1) {
          x++;
            if(x==5000){
             Gp4=1;
             delay_ms(500);
             Gp4=0;
             x=0;
          }
       }
     }



Como tem que ser ?



GRATO













[.if]

Que tal

if (!botão) x=0;
delayms(1);
x++;
if(x==5000) //>=5000
	{
	Gp4=1;
	delay_ms(500);
	Gp4=0;
	x=0;
	}

Entenda e me explique...

Tarefa/dica: pra capturar sinal de baixa amplitude, use o comparador. Pesquise antes de perguntar como.

https://www.microchip.com/en-us/products/microcontrollers-and-microprocessors/8-bit-mcus/core-independent-and-analog-peripherals/integrated-analog/comparator

[eletron1791]

Assim quase deu certo. Com o botão fechado (ou seja, áudio rolando no alto-falante a ser monitorado) o led pisca e se deixar vai piscando enquanto houver áudio.



No caso, o led só deve piscar quando o áudio cessar. Começa sem áudio, led apagado. Começa o áudio, led apagado. Aí para o áudio por 5s, led pisca só 1 vez.

[.if]

tire o !

[eletron1791]

Aí o led fica piscando direto, pois há um 10K mantendo Gp0 em nível baixo

Assim:



Gp0 = 0 , led = 0

Gp0 = 1 , led = 0

Gp0 = 0 , inicia tempo interno , led continua = 0

Gp0 = 0 por mais que 5s , led = pisca só 1 vez





Outra interpretação:



O tempo interno só deve começar quando Gp0 passar de 1 para 0

[.if]

Parece que é mesma inquietação do seu outro tópico que te pedi mais dados e você achou que não precisava.

[eletron1791]

Veja se entendi certo o seu código:



if (!botão) x=0; .............................. se botão é igual a zero, variável x é igual a zero

delay_ms(1); ................................ passam 1 ms

x++;............................................... a variável x vai somando + 1

if (x==5000) { ............................... quando x for igual a 5000

Gp4=1; ........................................ pino 3 fica em 1

delay_ms(500); ........................... pausa 400ms

Gp4=0; ........................................ pino 3 fica em 0

x=0; .............................................. variável acumuladora do tempo, zera

}









[eletron1791]

Daqui eu não passo, já tentei de tudo:

 if(Gp0==0){
     z++;
     delay_ms(1);
       if(z==1000) //>=5000
        {
         Gp4=1;
         delay_ms(500);
         Gp4=0;
         z=0;
        }
    }



O problema tá no seguinte: Quando liga, Gp0 já está em zero (10K para GND), então o Led em Gp4 já começa piscando independente de qualquer coisa. Não pode. Tem que esperar Gp0 ir a nível 1 (áudio entrando) para daí aguardar Gp0 ir para nível 0 (áudio parou) para daí iniciar a contagem do tempo na variável z (ver se áudio parou por mais que z milisegundos). Se sim, pisca Gp4. Se não, reseta z=0.



Deixei z = 1000 só pra agilizar nos testes aqui..











[.if]

22 minutos atrás, eletron1791 disse:

Tem que esperar Gp0 ir a nível 1 (áudio entrando)

while(!gp0); //faça algo aqui pra saber onde está... tipo pisque um led amarelo



23 minutos atrás, eletron1791 disse:

para daí aguardar Gp0 ir para nível 0 (áudio parou)

while(gp0); //o mesmo aqui: um led vermelho



while(!gp0)

{

26 minutos atrás, eletron1791 disse:

para daí iniciar a contagem do tempo na variável z (ver se áudio parou por mais que z milisegundos). Se sim, pisca Gp4. Se não, reseta z=0.

}

Obs: jamais pisque um led verde



Agora vai...

[eletron1791]

Mas e aquele seu primeiro código ?



Como seria a inclusão deste while ?



Já testei várias configurações com while e parênteses, nenhuma atendeu exatamente o propósito



while(Gp0==1){
if(Gp0==0){
     z++;
     delay_ms(1);
       if(z==1000) //>=5000
        {
         Gp4=1;
         delay_ms(500);
         Gp4=0;
         z=0;
        }
    }
}



[.if]

melhor 1 de nós começar a desenhar. .. Ah sim, tô sem lápis e papel.



11 horas atrás, eletron1791 disse:

Peço que deixe para ver se aparece mais alguém disposto a dar a resposta do primeiro post desta série.

ok. por segurança coloquei você na minha l.n.: literalmente não vou ver + seus posts. Se achar que deve, faça o mesmo e boa sorte.

[eletron1791]

Olha eu te agradeço demais o seu empenho. Peço que deixe para ver se aparece mais alguém disposto a dar a resposta do primeiro post desta série.

[eletron1791]

Criei este pequeno código onde chamo uma entrada de desarma e uma saída chamo de relé. O desarma tem a conotação de pausar, Ou seja, se desarma for igual a 1, o tempo x começa a incrementar e quando ele for igual a 5s o relé dá um pulso de 400ms (o rele na prática é um led). Mas notem que este trecho está abaixo do fechamento do //void while (true) e acima do fechamento do void main. Não funciona de jeito nenhum. Se eu colocar este pequeno código acima do fechamento do //void while (true) aí funciona a lógica mas não respeita o tempo, ou seja, basta eu fazer desarma == 1 e manter que o relé começa a piscar indefinidamente. Como fazer funcionar este pequeno código ?



 }//void while(true)

      if(desarma==1){
        z++;
        delay_ms(1);
        if(z==5000){
             rele=1;
             delay_ms(400);
             rele=0;
             z=0;
          }
       }

}//void main



[eletron1791]

Fazendo mais testes acho que encontrei o foco de toda a minha dificuldade. A variável z que declarei como int z=0: não funciona. O código não conta como deveria. Se desarma == 1 nada acontece. Se eu comentar a variável aí sim, funciona. Por que será ?

Alguém tem alguma ideia ?



     if(desarma==1){
      delay_ms(1);
      z++;
      if(z==5000){
      rele=1;
      z=0;
      }
    }



O certo seria, se desarma for = 1 por 5 segundos, o relé liga e o tempo z zera.



[eletron1791]

Só pra ficar mais organizado.



Alguém sabe como fazer isso ?



GRATO





[patoassado2]

O led deve piscar por quanto tempo? quanto tempo aceso? tanto faz?

[eletron1791]

Opa, é mesmo, esqueci, uns 500 ms,

[patoassado2]



if(botao==1){
    delay_ms(100);    // filtro de ruído
    while(botão==0){
        delay_ms(1);
        x++;
        if (x == 5000){
            Gp4=1;
            delay_ms(500);    //led aceso
            Gp4=0;
                }
            }
    x=0;
    Gp4=0;

        }

não sei se ta certo tenta ai kkkk, n lembro como escreve em c++....
porém quando o led estiver aceso não detectará botao... não sei configurar interrupção do timer do pic no c++ pra interromper o led também...

[eletron1791]

Legal demais. Te agradeço pela força, mesmo sem testar. Mas vou testar sim. Com certeza. Boa noite.

[patoassado2]

esquecí de uma coisa, é legal sempre zerar as variáveis e portas antes de começar os programas, as vezes elas ficam com os valores presos na memória
tipo colocar

     x=0;
    Gp4=0;
no começo do programa também, ou ele pode bugar...

[eletron1791]

Fiz isso. Mas estou com problemas na variável x, por algum motivo que desconheço ela não está sendo respeitada. Eu a declarei como int x=0; em variáveis globais. E deixei x=0; em void main (inicialização de portas e registradores). Mas, com o botão aberto, o led começa a piscar direto (500ms), mostrando que de fato não está respeitando o x (uso o CCS e compila sem erros). O código tem mais coisas, esta seria só uma pequena intervenção. Não quero postá-lo aqui pois não tenho domínio sobre ele. Sei que assim fica difícil mas se tiver alguma ideia...beleza. Com o botão fechado, o led fica apagado..

[eletron1791]

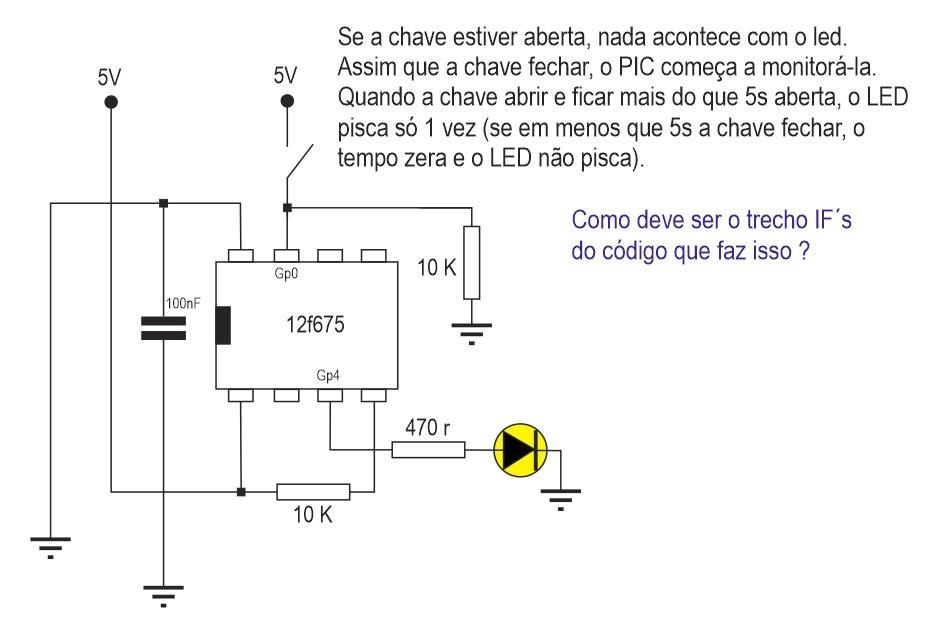

Vejam, reduzi meu código até este limite. Querendo com isso fazer apenas a função do led piscar se a chave (esquema elétrico nos tópicos mais acima) abrir e ficar aberta por 5 s. Assim o led deve piscar só 1 vez. Mas o que está acontecendo é que o led, ao abrir a chave, pisca direto, pisca em 500ms direto, não respeita a variável <tempo>. Como tem que ficar este código para passar a respeitar a variável tempo ? e por quenão está respeitando ?



#include <12F675.h>
#device adc=8
#use delay(clock=4000000)
#fuses NOWDT,INTRC_IO, NOCPD, NOPROTECT, NOMCLR, PUT, BROWNOUT
#use fast_io(A)
#endif
#ZERO_RAM

#byte tris=0x85

#bit  led     = 0x5.4 //pino 3
#bit  botao   = 0x5.0 //pino 7

int tempo;

void main() {

   tris=0b001101; //gp0 como entrada
   tempo=0;

   while(true){

   if(botao==1){
      delay_ms(100);    // filtro de ruído
      while(botao==0){
        delay_ms(1);
        tempo++;
        if (tempo==5000){
            led=1;
            delay_ms(500);    //led aceso
            led=0;
                }
            }
    tempo=0;
    rele=0;
        }

  }
}



GRATO



[eletron1791]

Nada minha gente !

[patoassado2]

ve se as interrupções do microcontrolador estão desativadas

saquei... perae vou arrumar aqui com uma flag...

#include <12F675.h>
#device adc=8
#use delay(clock=4000000)
#fuses NOWDT,INTRC_IO, NOCPD, NOPROTECT, NOMCLR, PUT, BROWNOUT
#use fast_io(A)
#endif
#ZERO_RAM

#byte tris=0x85

#bit  led     = 0x5.4 //pino 3
#bit  botao   = 0x5.0 //pino 7

int tempo;

void main() {

   tris=0b001101; //gp0 como entrada
   tempo=0;

   flag_led_piscou=0;

   while(true){

   if(botao==1){
      delay_ms(100);    // filtro de ruído
      while(botao==0 && flag_led_piscou==0){
        delay_ms(1);
        tempo++;
        if (tempo==5000){
            led=1;
            delay_ms(500);    //led aceso
            led=0;
            flag_led_piscou=1;  // poderia ser um return ou sei la
                }
            }
    tempo=0;
    rele=0;
        }

  }
}

[eletron1791]

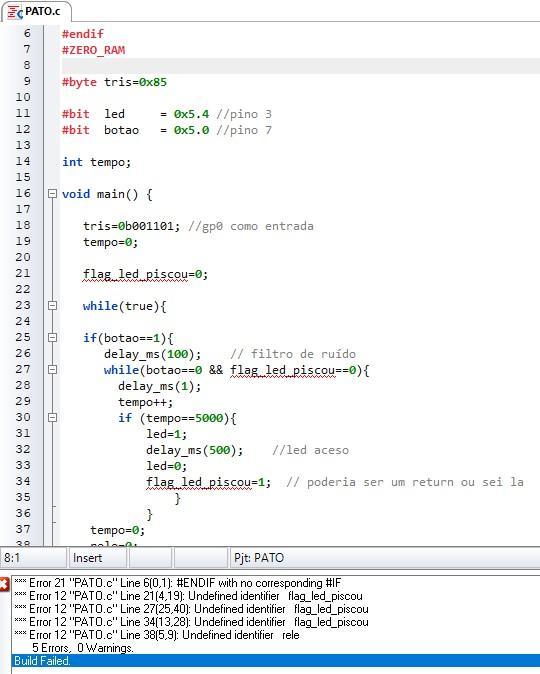

Fala aí meu nobre, veja, deu uns 5 erros na tentativa de compilar

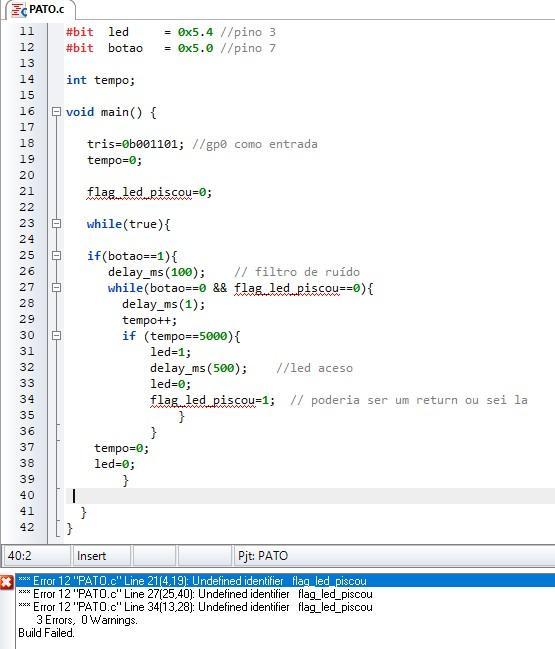

Ops, três eram erros bobos meus. Falta só saber como eu declaro esta flag



Veja









OK, usei int1 flag_led_piscou=0;



Compilou sem erros



Vou testar
