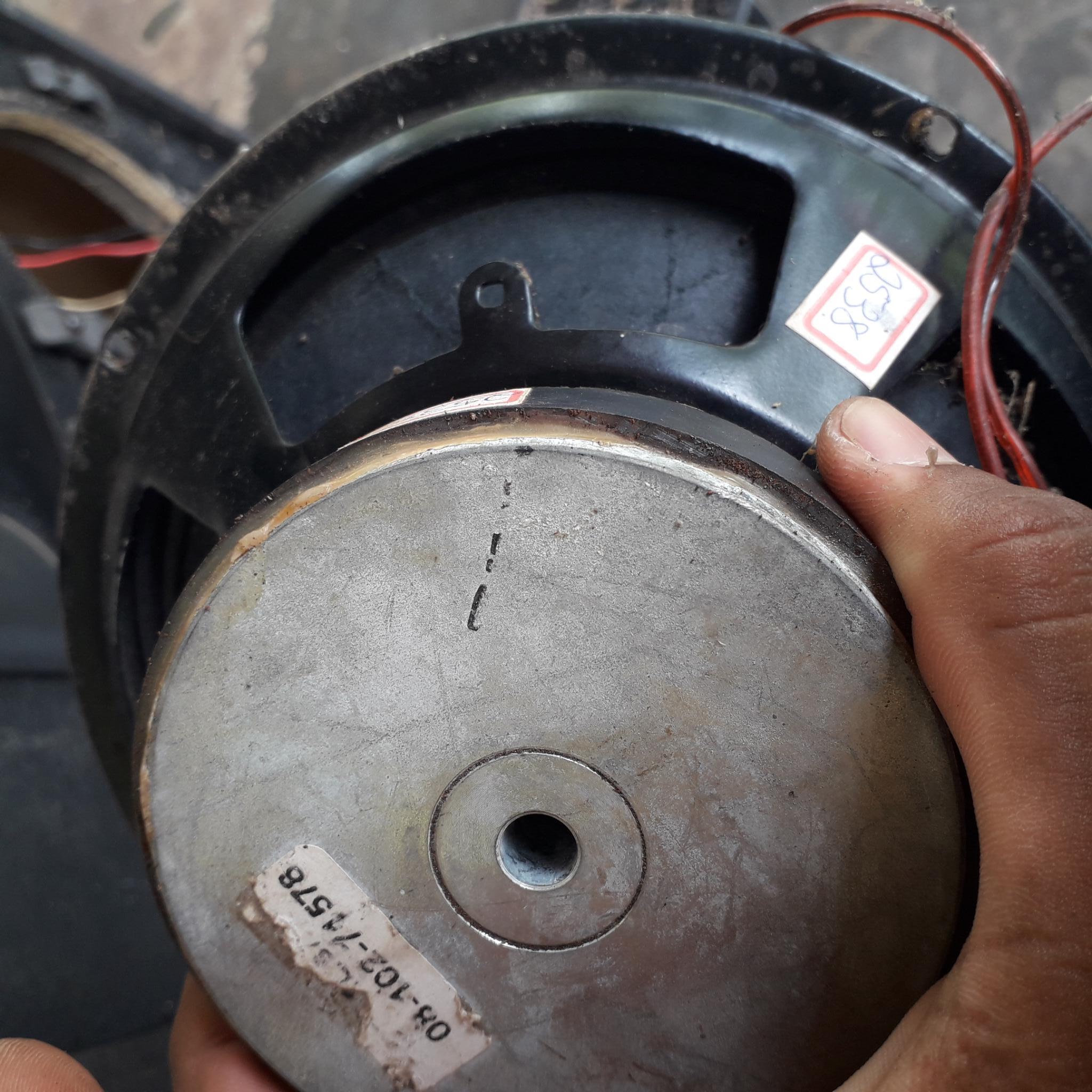

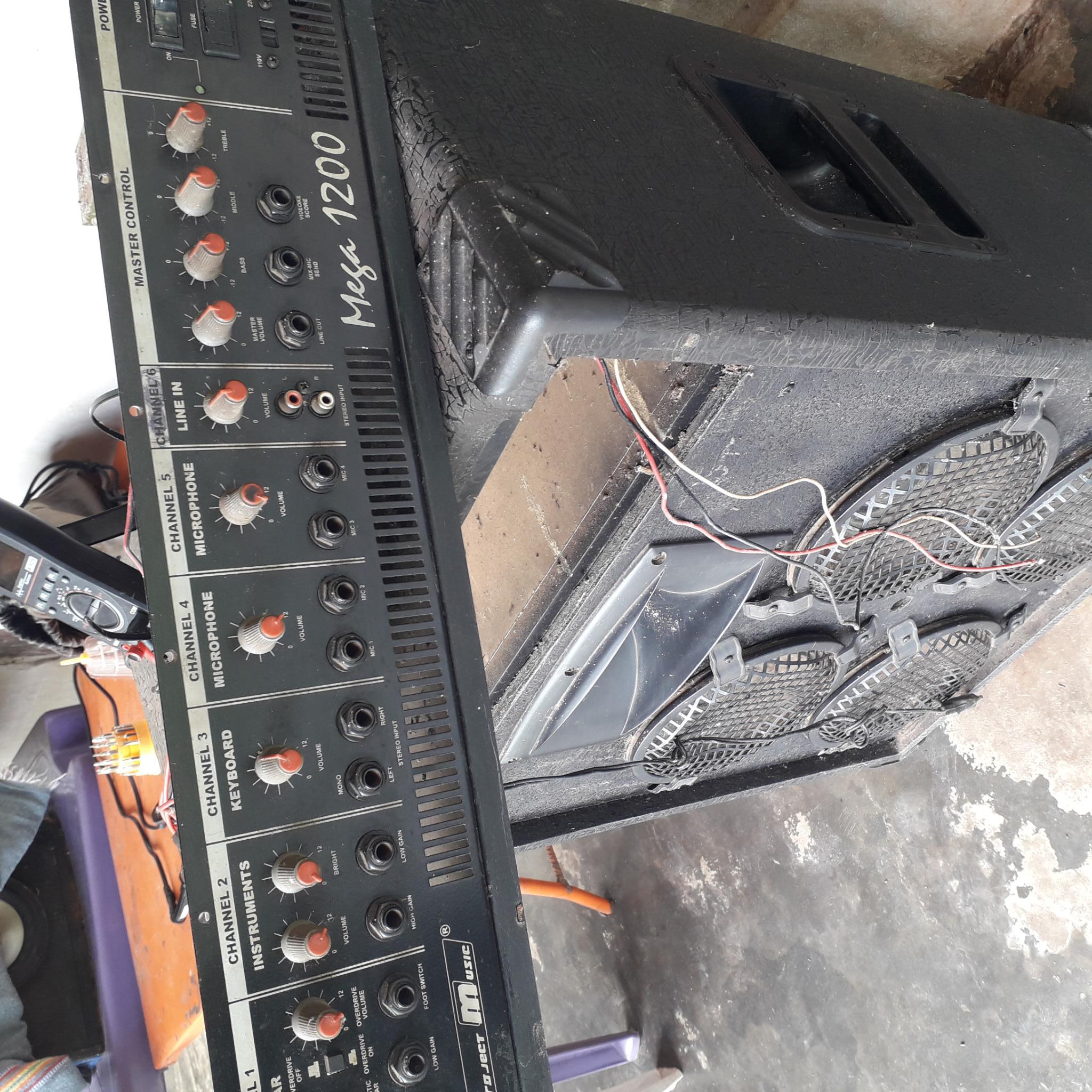

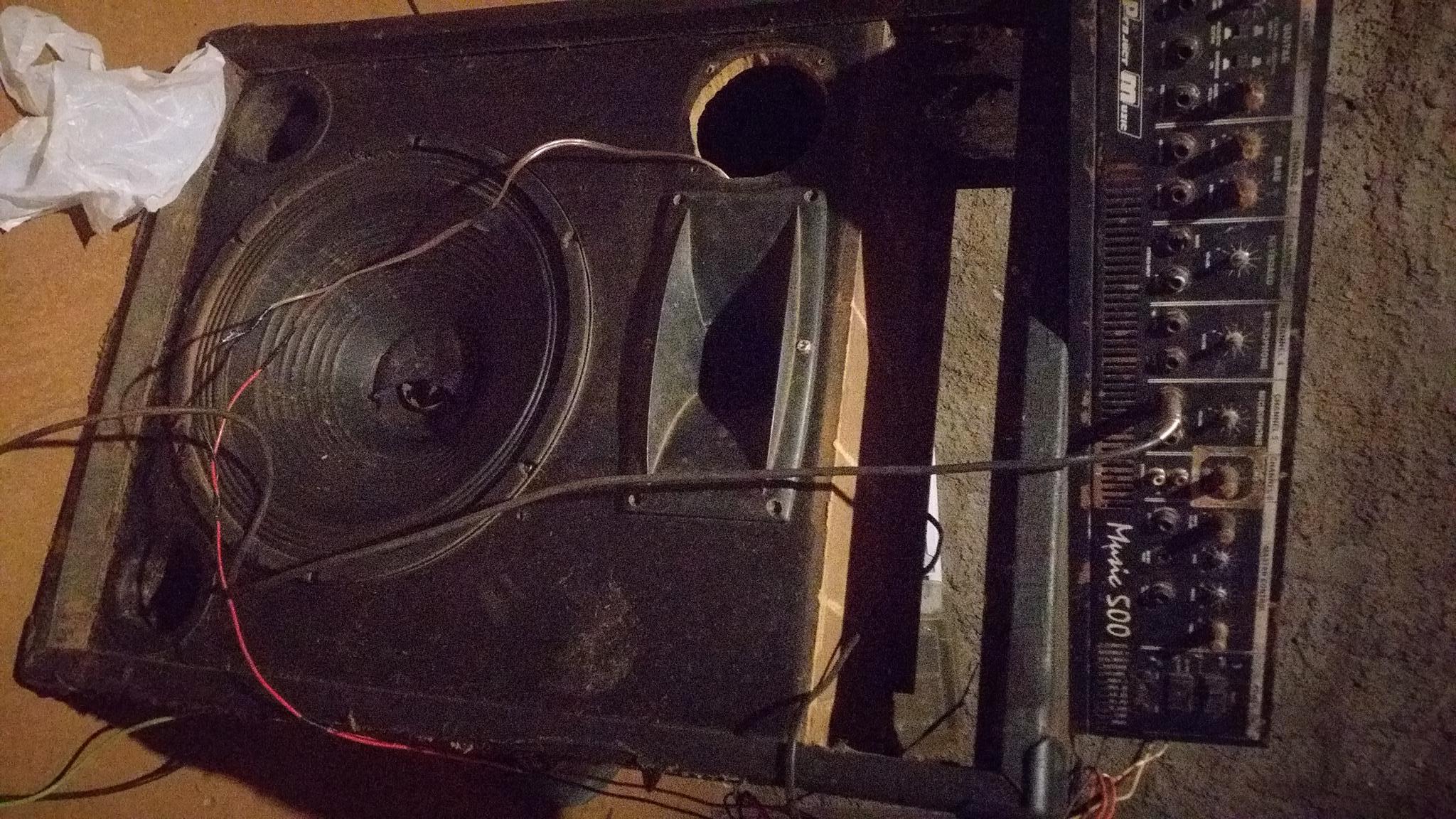

Olá, estou com uma caixa mega 1200 com a saída queimada e os 4 alto falantes, queira saber qual a impedância dos alto falantes que aliás nem sei se são original da caixa, e a potência de cada alto falante necessário para esta potencia mono , lista de componentes c defeitos

470r 1w
2sc5198
Tio 29c
2sc5198
10r 1w
100r 1w
100r
1n4004
100r 1w
390r
Tip 30c
2sc2688
47uf 50v

8x1n404

100pf
680pf
150pf
680pf

47uf
10uf 50v

2.2uf 100v

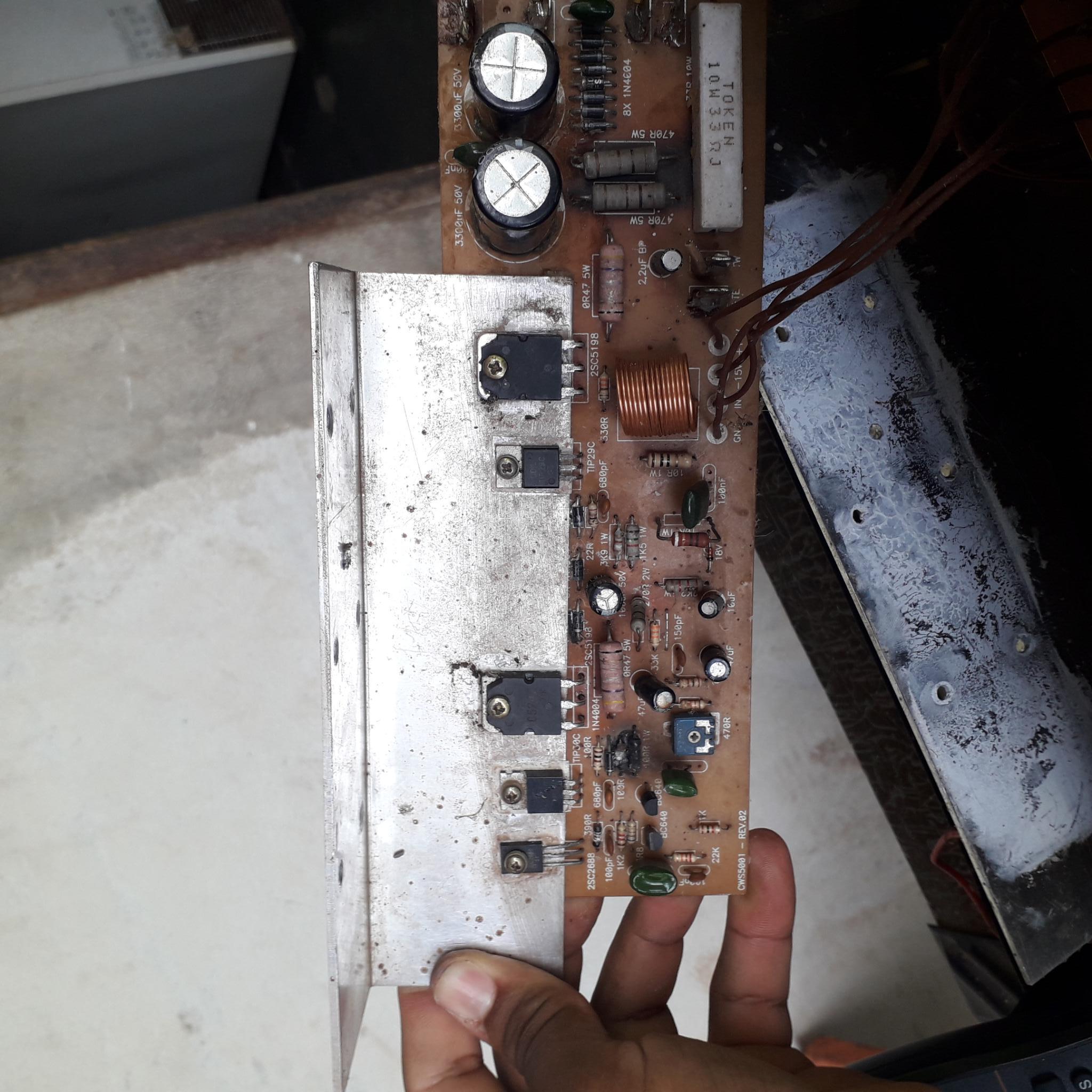

Seria melhor trocar a  placa por outra ai do ml ou comprar os componentes?

O trafo é de 7a por 26v.

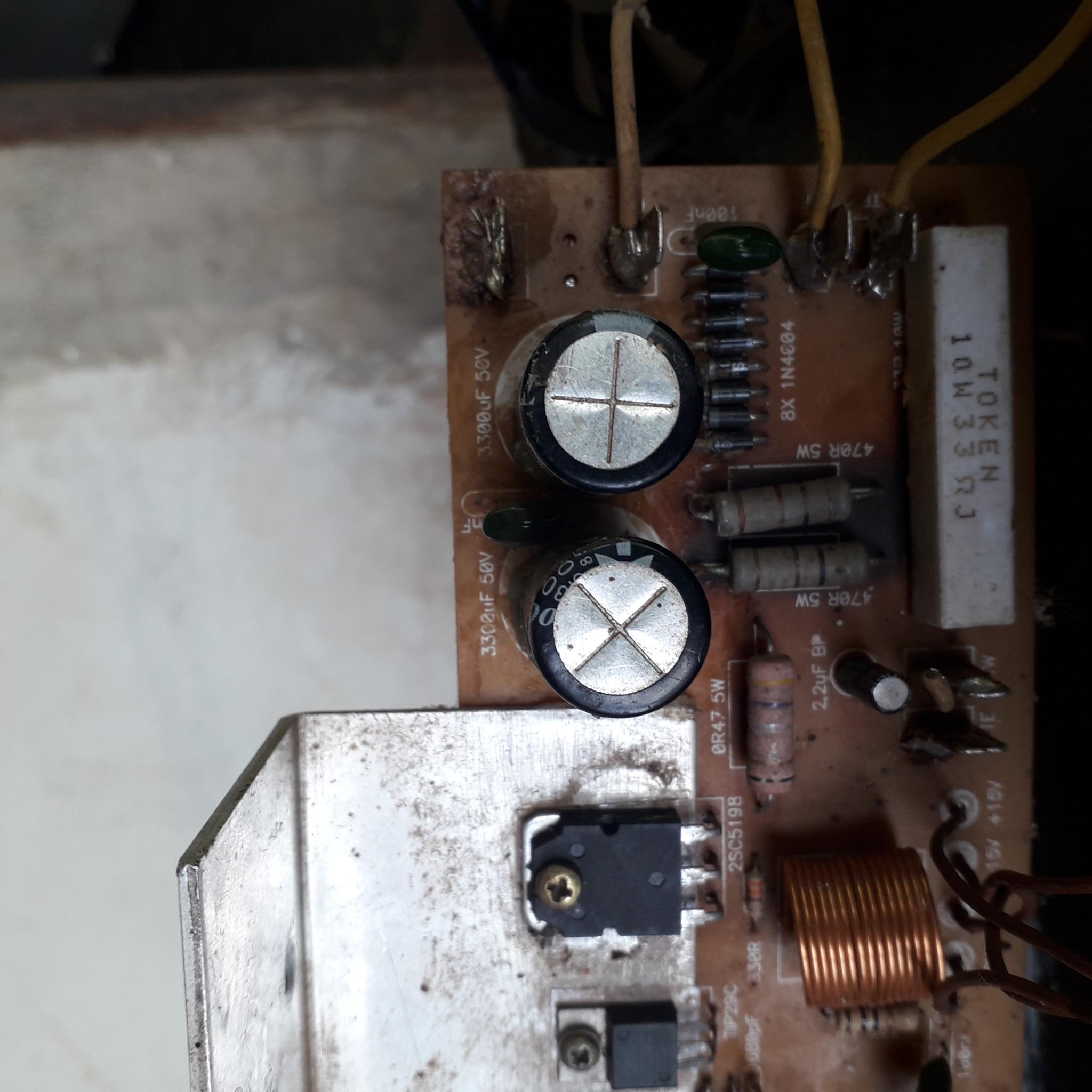

Os diodos que fazem a retificação São 8x 1n4004 mas esses diodos não são de 1a🤔 esses capacitores não são de pouca capacitancia

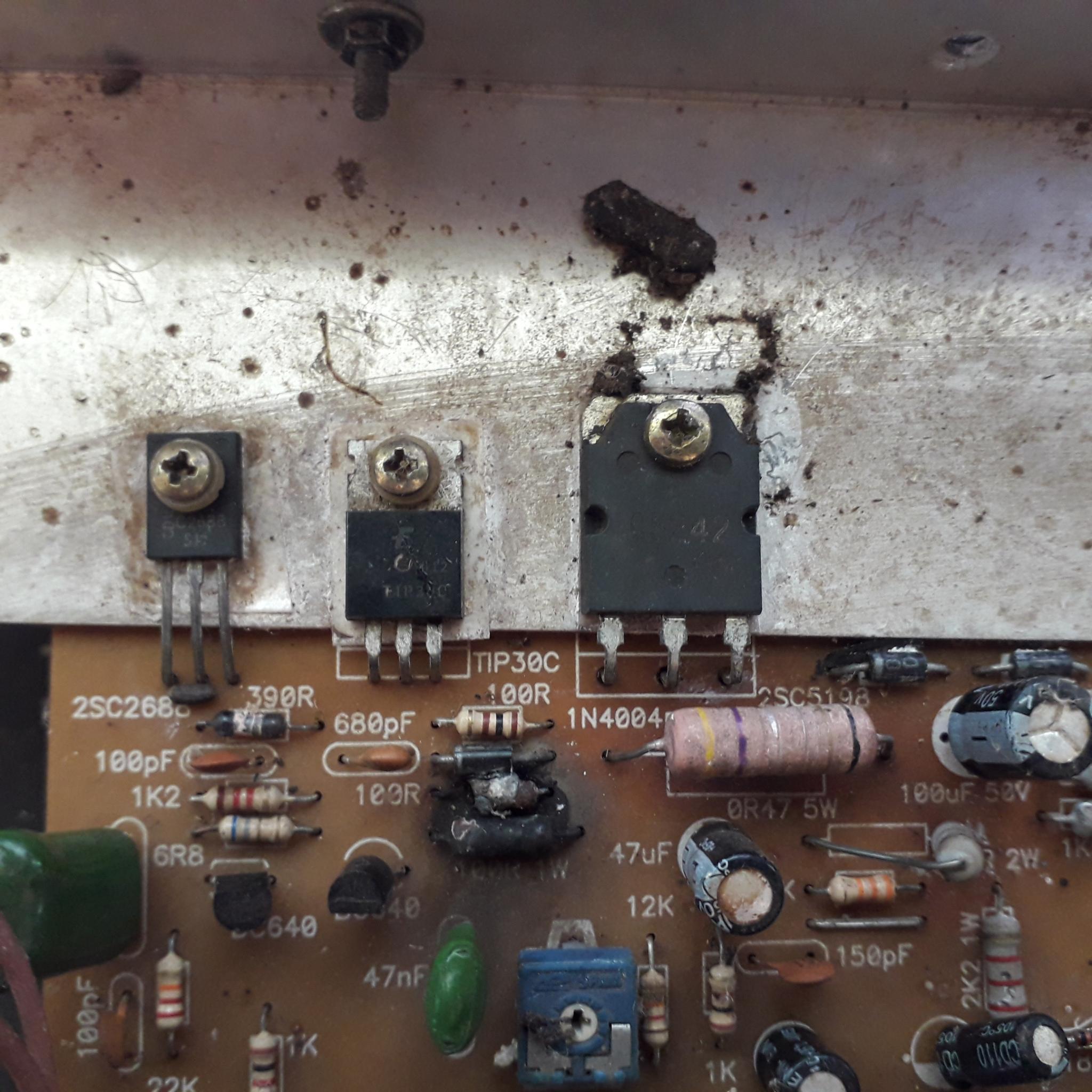

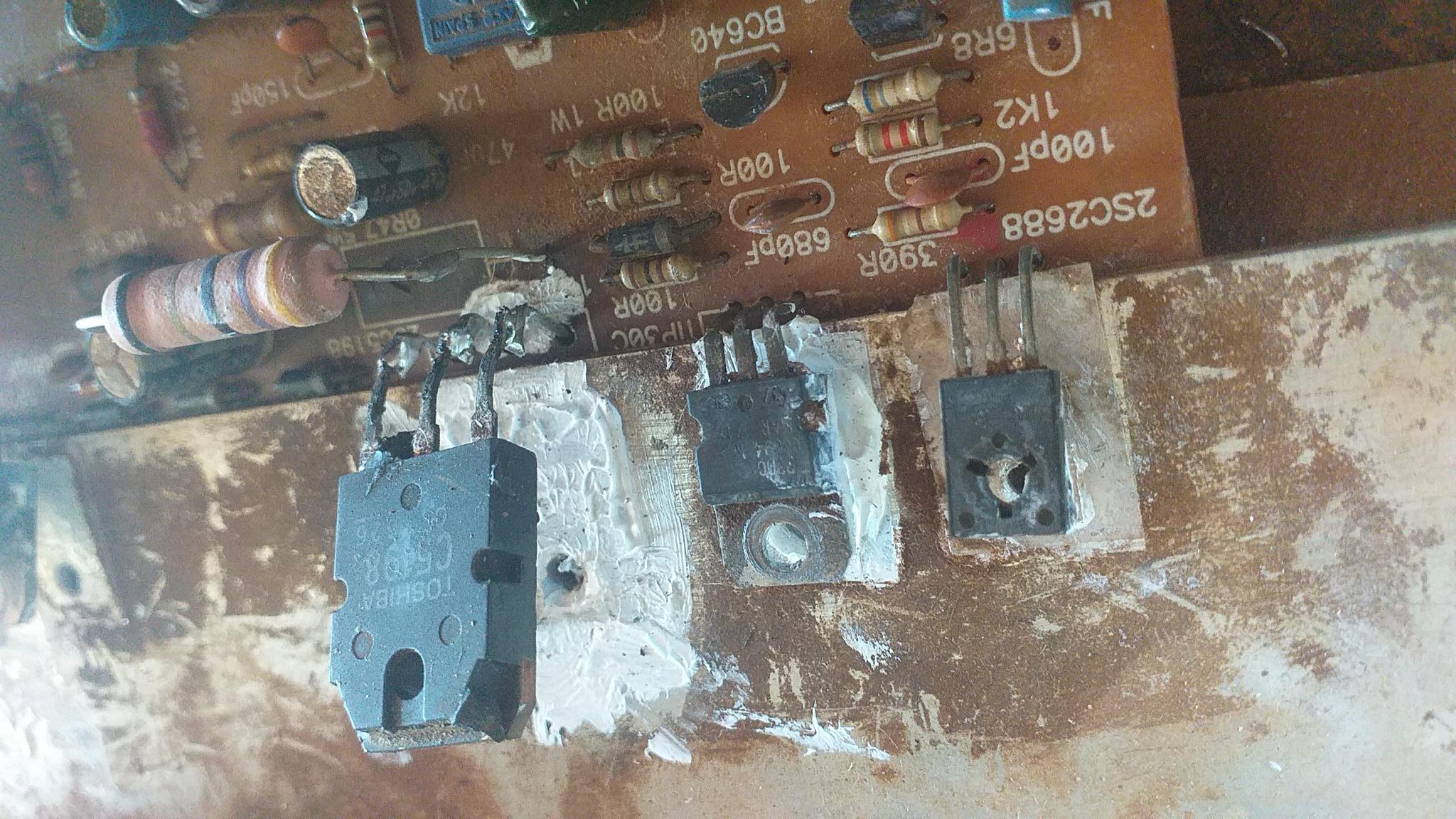

Os transistores maior da foto são 2sc5242 Mosfet se não tô enganado e um o tip estar com corpo rachado e não medir a tensão do trafo pois considerei que a placa da fonte e potencia seria original !





  • Coordenador
Postado

Na grande maioria das vezes esses falantes são de 8 Ohms.

Sobre o reparo, experimente reparar essa placa mesmo, tirando os transistores, todos outros componentes são muitíssimo barato, e você mantem a originalidade dela.

  • Curtir 2
  • Coordenador
Postado

Observe se eles estão em paralelo  2 em 2, acredito que usaram esse artifício para não usar diodos de maior corrente.

  • Coordenador
Postado

OK!, Você pode usar diodos mais fortes sim, o circuito transistorizado só exigirá o que precisa para trabalhar e não o que os diodos podem fornecer, troque só os queimados por outros idênticos.

Sobre o trafo já é mais difícil de explicar, talvez a caixa já teve em outra oficina e o trafo que tinham era esse, ou até mesmo a previsão de um circuito mais potente por parte da fábrica...

Não se preocupe com ele.

  • Curtir 2
Postado

Mestre bcp essa caixa ja passou por duas oficinas e colocarao dois fan . outra dúvida pois os dois transistores de saída são iguais e não completamentares um ao outro poderia ter feito a saída e os falantes queimarem ? E apareceria som se fossem dois iguais npn os tr de saida?

  • Coordenador
Postado

@Marcos vinicius Ferreira Tanto os diodos como os transistores...



Sobre a estrutura dos saídas é assim mesmo, o par complementar esta nos TIP29 e TIP30, os reforços  estão corretos.

O perigo de se usar essa arquitetura é que ela não costuma ter capacitor acoplando os falantes, eles são ligados diretamente nos transistores, ai qualquer fuga ou curto, a tensão da fonte é jogada diretamente sobre o falante.

Já a necessidade dos ventiladores deve ser por conta dos transistores serem falsos!



  • Curtir 1
  • 3 meses depois...
Postado

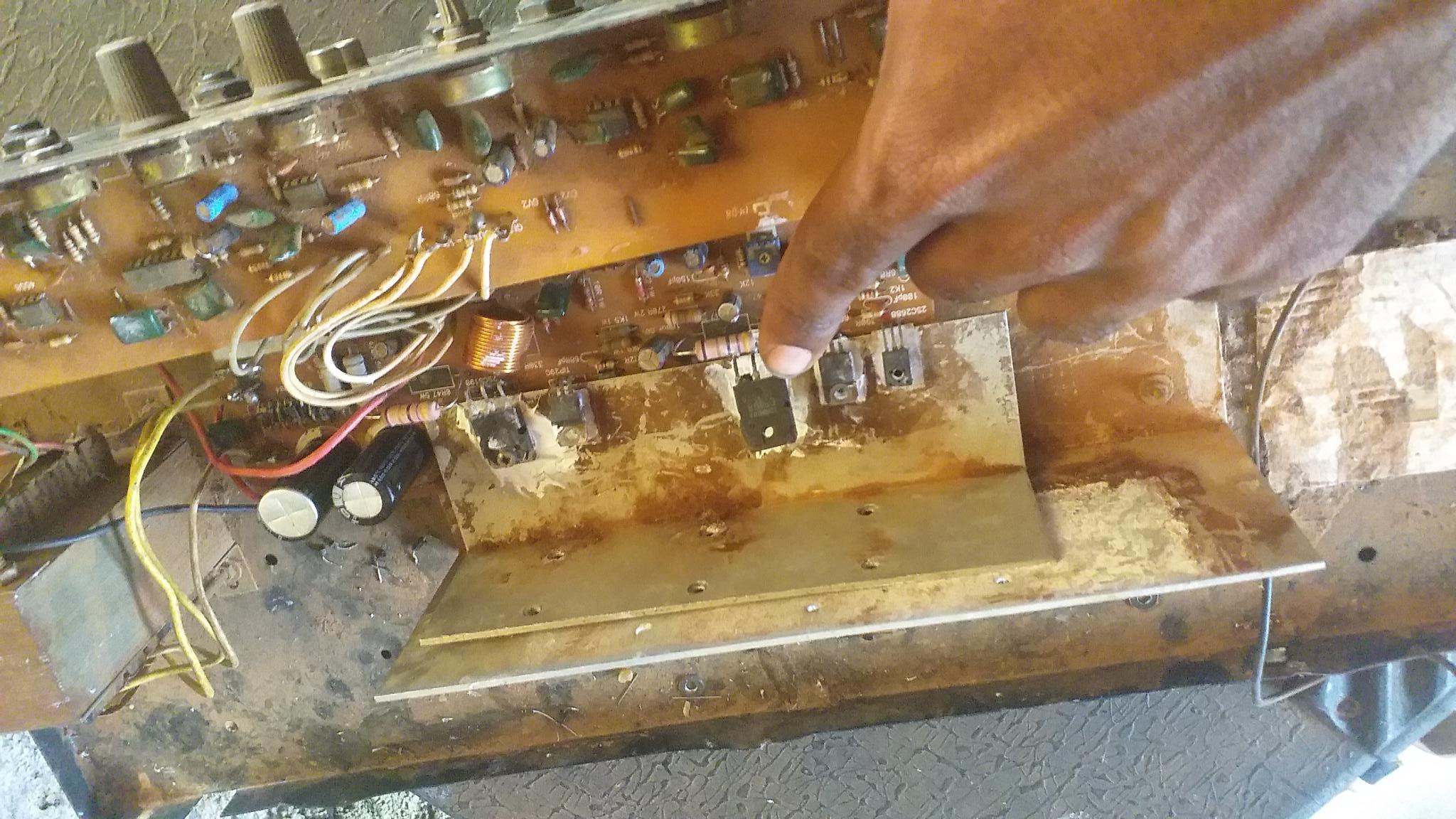

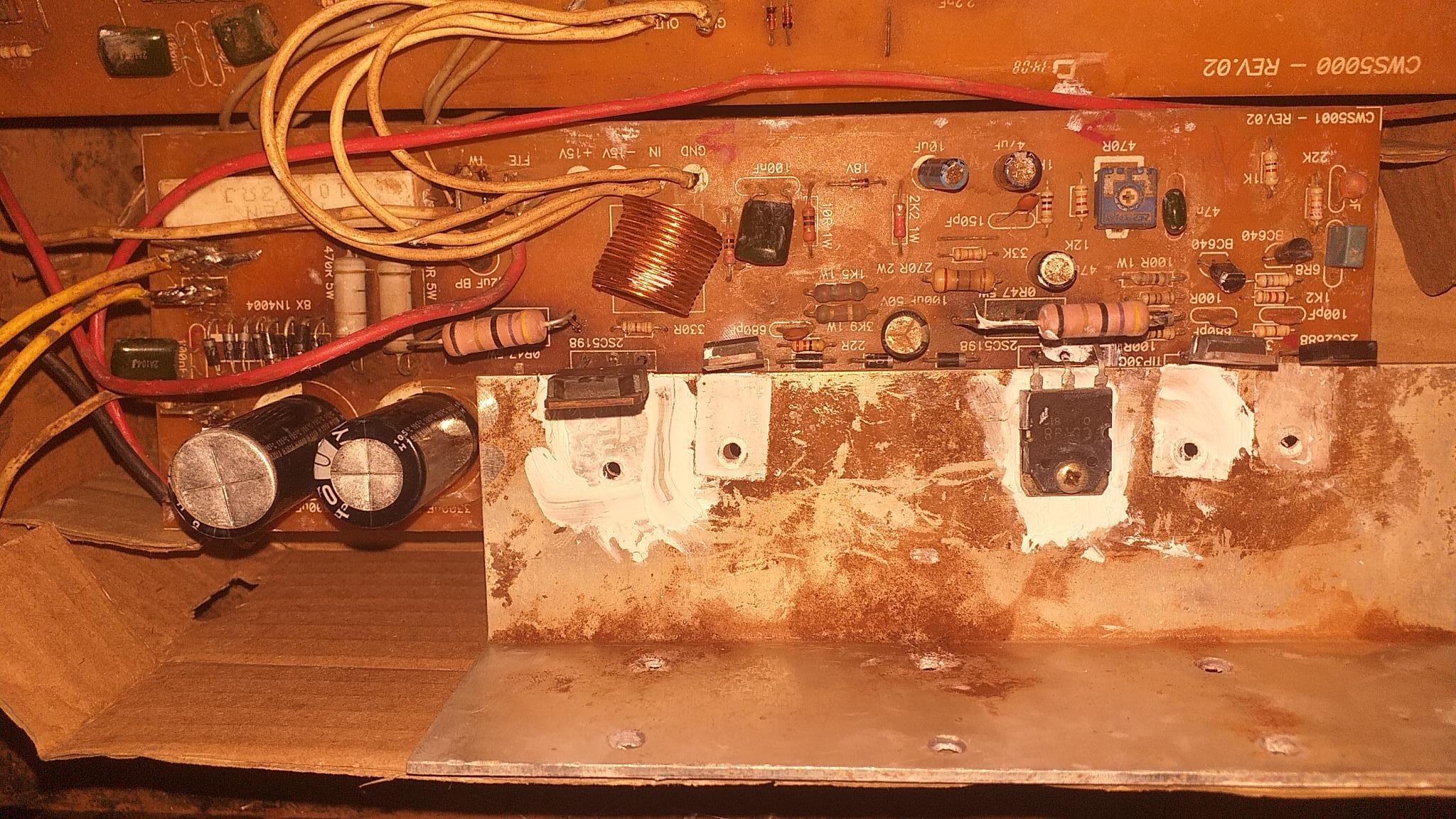

Fala meu Amigo, estou com uma caixa de som idêntica à essa ,mesmo problema. Queimou dos diodos da retificação,queimouos 2 transistores CS5198



Troquei,  mais o som ficou baixo e forçado, como se a potência Fosse muito baixa para o alto falante.

 Um dos Transistores CS5198 esquenta muito. Esse Resistor grande tánbem falta é pega fogo.. de tão quente..



Eu tava pensando em troca os TIP,s C29 e C30



, você conseguiu conserta a Sua?

Ou comprou outra caixa de som???








Postado

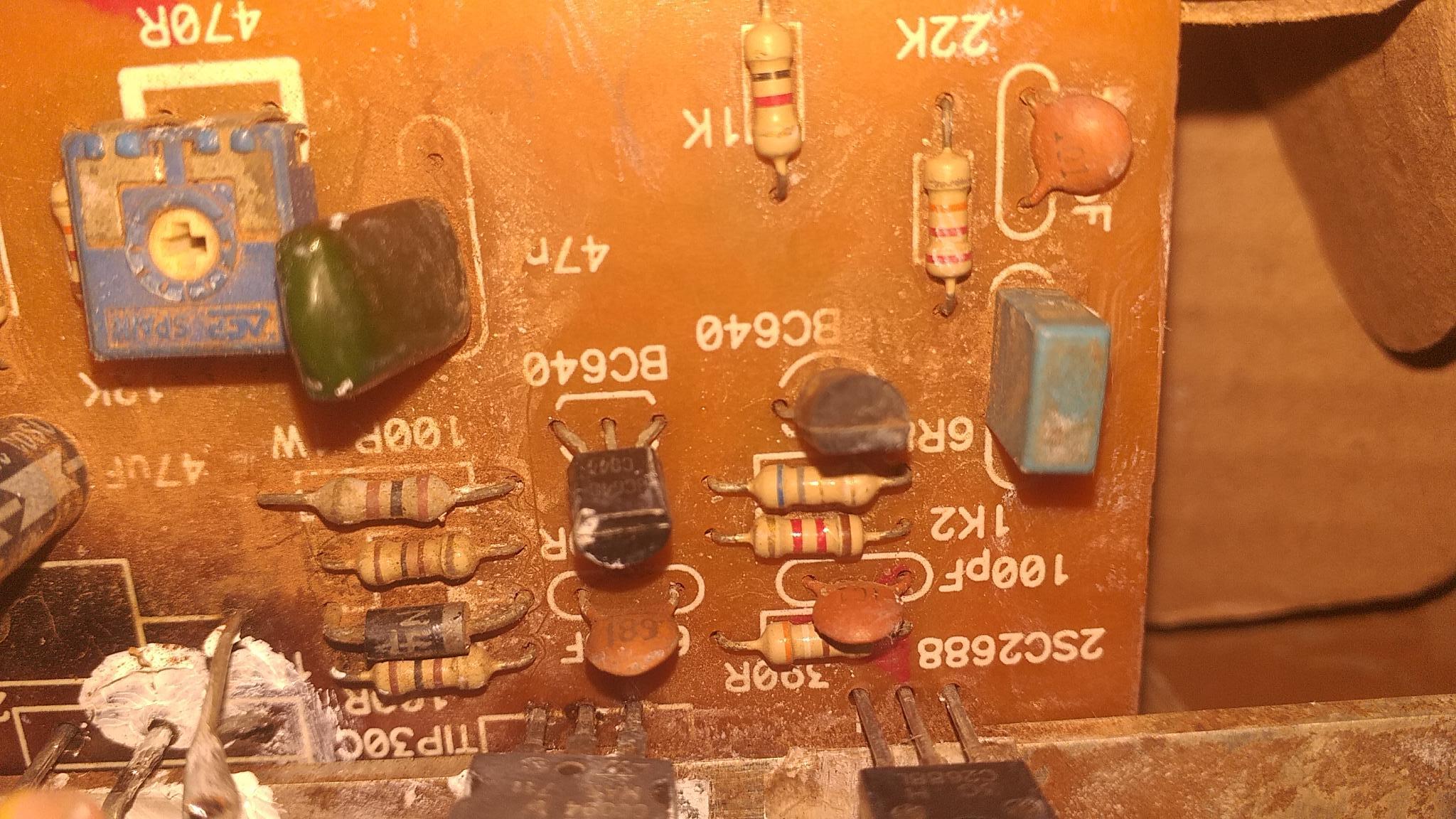

Olá,@GOIAS ASSISTÊNCIA TÉCNICA está caixa é de um cliente passei o orçamento para ele, mas ele decidiu que não vai conserta lá agora, achei legal que está placa já tem valores dos resistores e capacitores, mas não sou a pessoa mais indicada até indicar o que estar causando o defeito ai de som baixo para o mestre @BCP talvez te der alguma dica certeira👍

  • Curtir 1
  • Coordenador
Postado

Olá colegas, nesse caso não tem dicas certeiras! Tem que sair testando todos componentes, e trocar os transistores danificados e resistores alterados.

  • Curtir 2
Postado

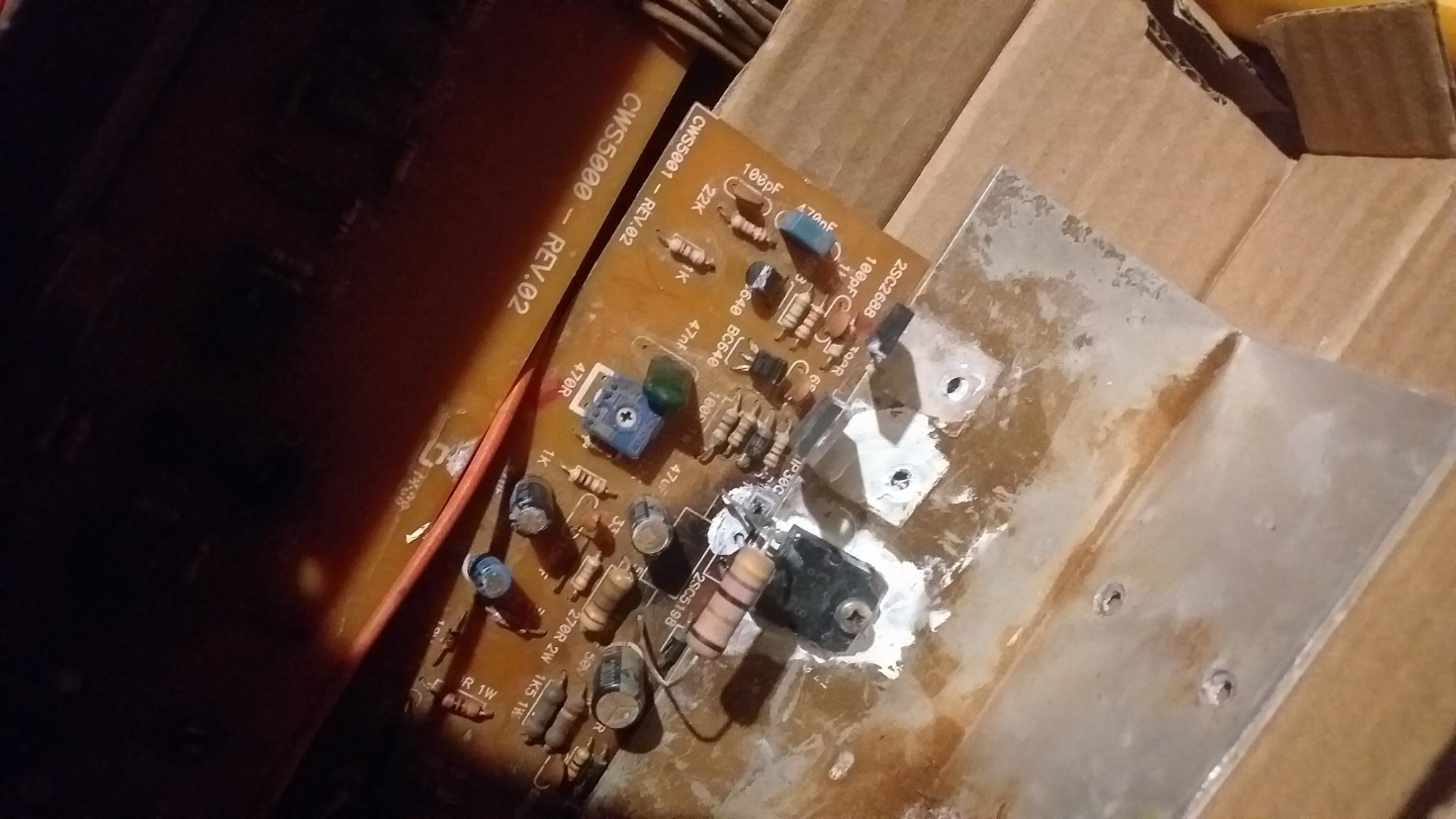

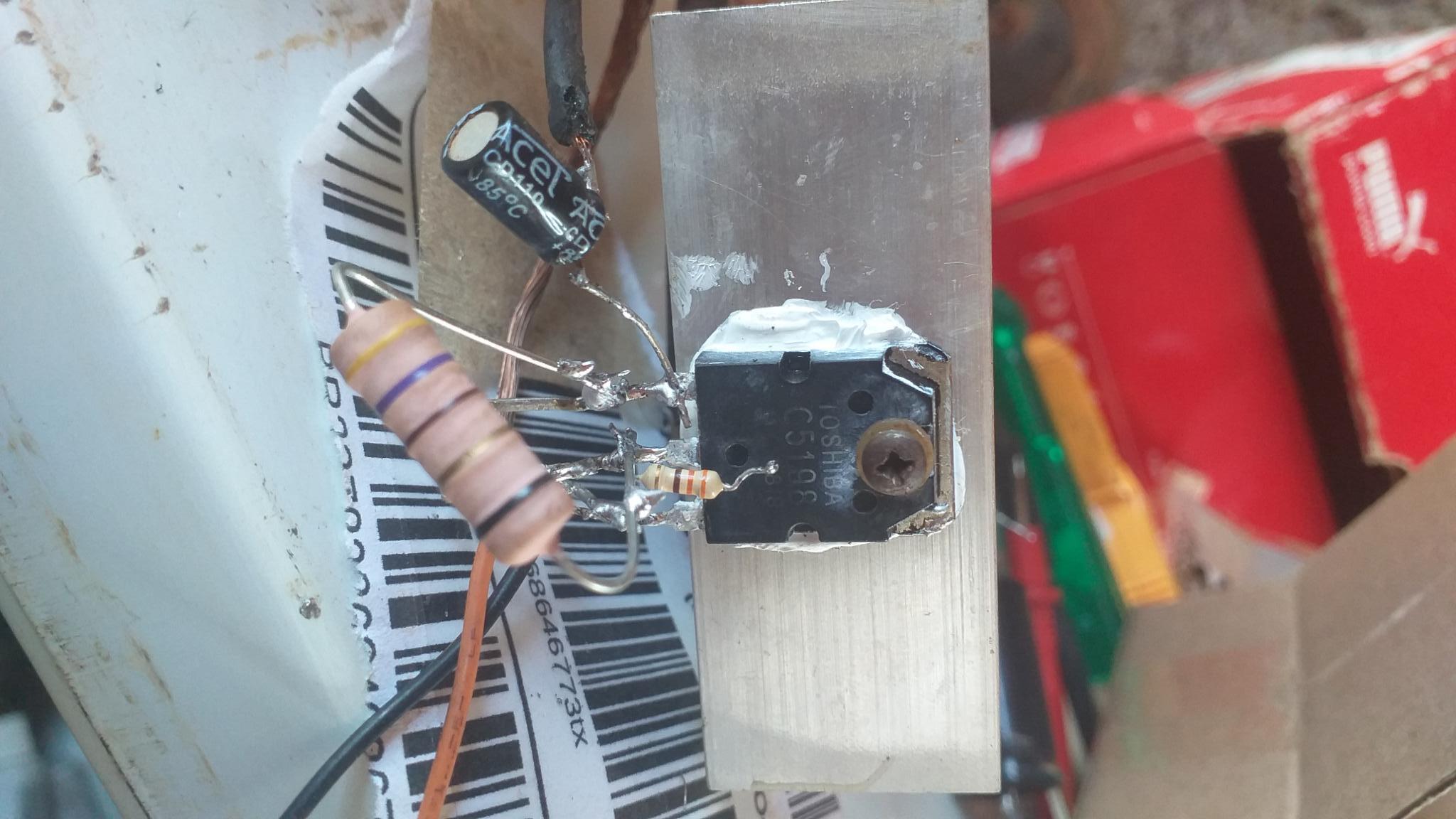

@BCP fiz essa projetinho aí pra não fica sem som.. deu até um som bom.



Transistor C5198  se eu coloca outro em serie ou em paralelo terei mais potência?



Pensei no A1941



Mais como seria essa ligação,  base com base ,coletor com coletor,  emissor com emissor?

Tem uma dica pra me da.. se der certo vou usar esse projeto no lugar do antigo..


  • Coordenador
Postado

É bem mais fácil trocar o que esta queimado no amplificador original que é um circuito bem simples...

Para montar outro, você gastará bem mais e corre o risco de não ficar com a qualidade do original.

  • Curtir 1
