Aorus Elite B365M onde conectar os cabos de ARGB 3PIN dos Fans.

[Weirdo]

Olá, bom dia a todos.

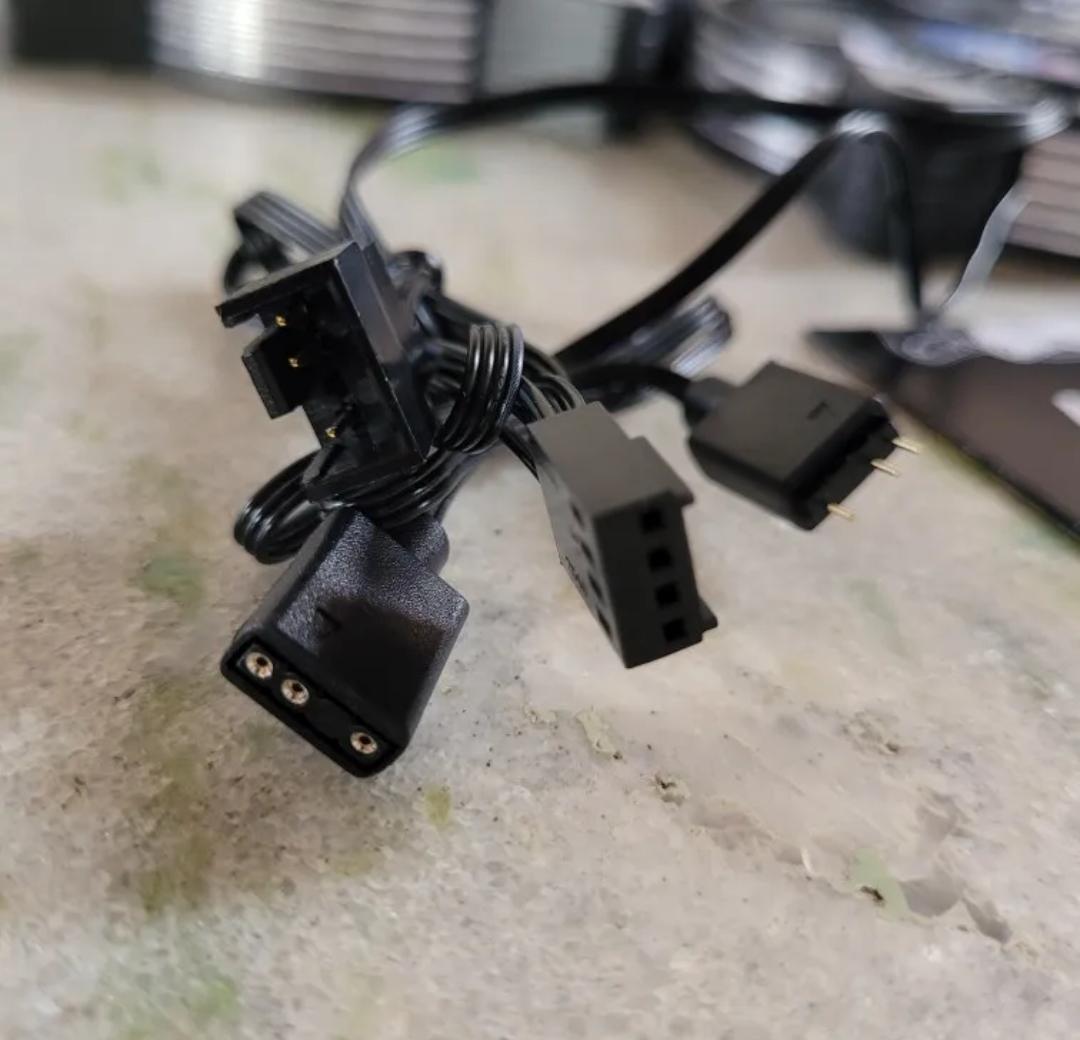

Gostaria de solicitar a opinião de vocês referente a onde devo conectar os cabos ARGB 3PIN dos Fans da Aigo AR12Pro na placa Aorus Elite B365M.

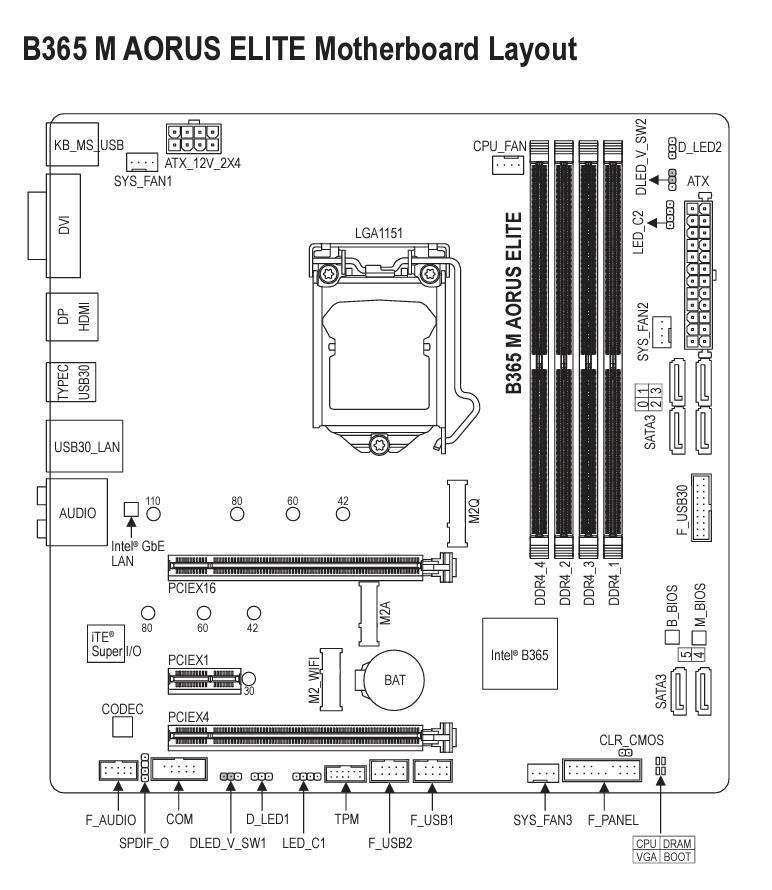

Pude observar que existem 3 possíveis conexões para plugar os cabos RGB/ARGB. São elas:

LED_C2 (Creio que para RGB 4 Pinos)

DLED_V_SW2 (Creio que para ARGB 3 Pinos)

D_LED2 (Creio que também para ARGB 3 Pinos)



Os cabos que preciso conectar na placa são ARGB 3 Pinos.

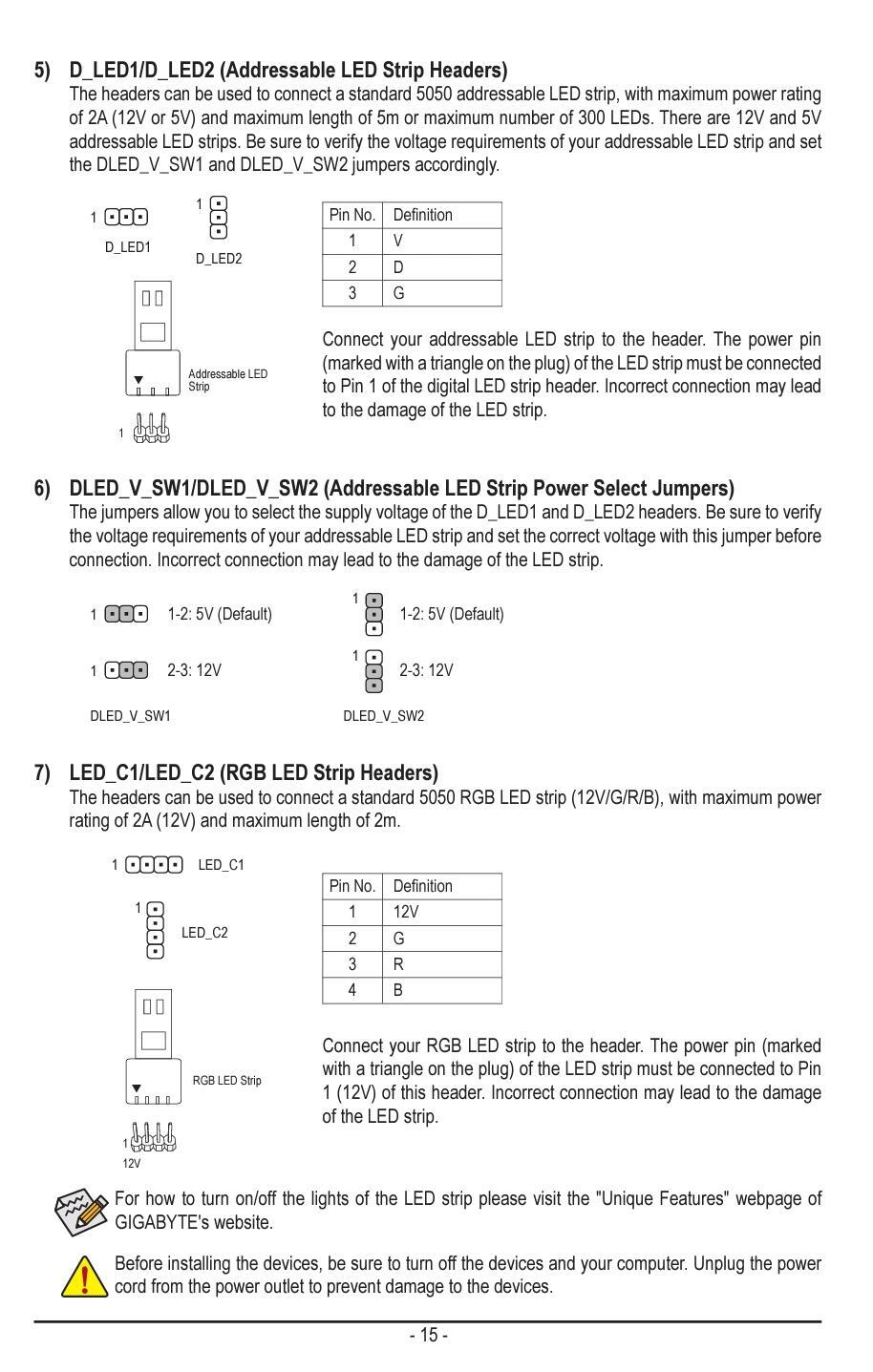

No manual da placa existe uma explicação que envolve a utilização de jumpers, porém, não consegui compreender a orientação.

Os cabos 4 Pinos PWM já foram conectados e, estão funcionando.

[Pedroou]

Você precisa ver se as fans são 5v e qual dessas entradas é 5v.

[1lokos]

Primeiro, esta placa não tem conector para o conector  ARGB de 3 pinos com falha - 5 volts; dos fans.



Porém tem os conectores VDG (+5V, Data, Ground) de 3 pinos - configuráveis pelos jumpers para 5v ou 12v; que são no mesmo padrão elétrico do conector ARGB, mas com pinagem diferente - não tem a falha "fool proof".



Conector ARGB:





Então precisa de cabo adaptador VDG para ARGB.



https://www.magazineluiza.com.br/cabo-adaptador-conversor-vdg-para-argb-3-pinos-5v-sync-30cm-alloyseed/p/dgad8k8d98/in/pepc/



No mais é configurar os jumpers para 5 volts, ligar, cruzar os dedos e torcer para para no lugar de "fru fru" não apareça... fumaça.
