Aventura no desbloqueio e recuperação da bateria Dell MR90Y BQ30423 EV2300

[Pincipi]

Eu tenho esta bateria MR90Y:

E não tenho o notebook para poder dizer o status dela que aparece na tela, ou melhor, tenho apenas o notebook com a placa-mãe queimada e também uma placa-mãe nova que não liga (assunto de outros posts) e o máximo que consigo é apenas o piscar de LED na cor vermelha quando conecto esta bateria.

Do lado de fora da bateria tem este QRCode:

Que apenas remete ao texto: KR04DMNG7176933GCOLCA01 que acredito ser inútil, na medição dos pinos dela tem 0,00V em todos e após abrir a bateria, vi que as células:

Estão todas boas, podem ser carregadas e descarregadas diretamente mas, não podem ser carregadas ou descarregadas passando pela placa.

Pesquisando na internet eu sei que é algo nesta placa que faz o controle de carga e descarga e também envia informações ao computador e este sintoma de apresentar 0,00V mesmo as células estando carregadas significa que está bloqueada por algum motivo a qual foi programada para proteger a bateria.

Uma parte deste sistema de proteção está ligada ao fuzível 12AH3:

O qual queima quando recebe a informação da controladora BQ30423:

Na parte interna da placa também tem um QRCode:

Que remete ao texto: N1632HBV308F38C08X00 o qual também deve ser inútil.

As informações na internet levam aos pontos de conexão para se realizar o desbloqueio:

O pino 1 é o GND, o pino 6 é de dados, o pino 7 é de clock e o pino 9 é o positivo de 12V.

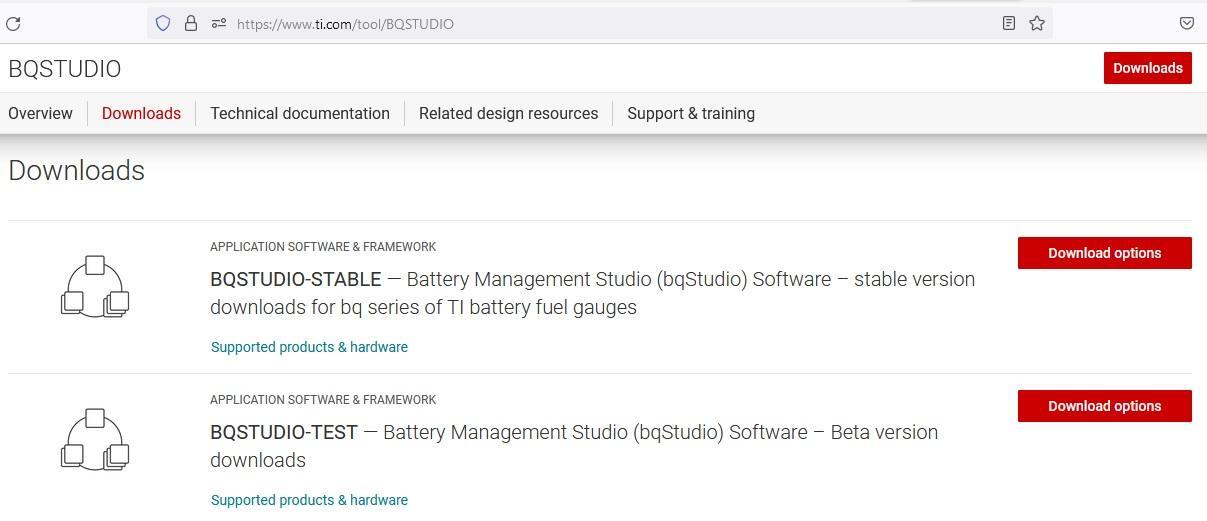

Um dos aparelhos utilizados para se estabelecer esta conexão com o computador é o EV2300 através de um software que é adquirido na compra do site Texas Instruments:

Lá existem outros programas e vários materiais explicativos, tudo em inglês.

Também existem muitas versões de outros fabricantes à venda no mercado com diversas propostas de uso, com assinatura anual e cobranças por cada desbloqueio etc.

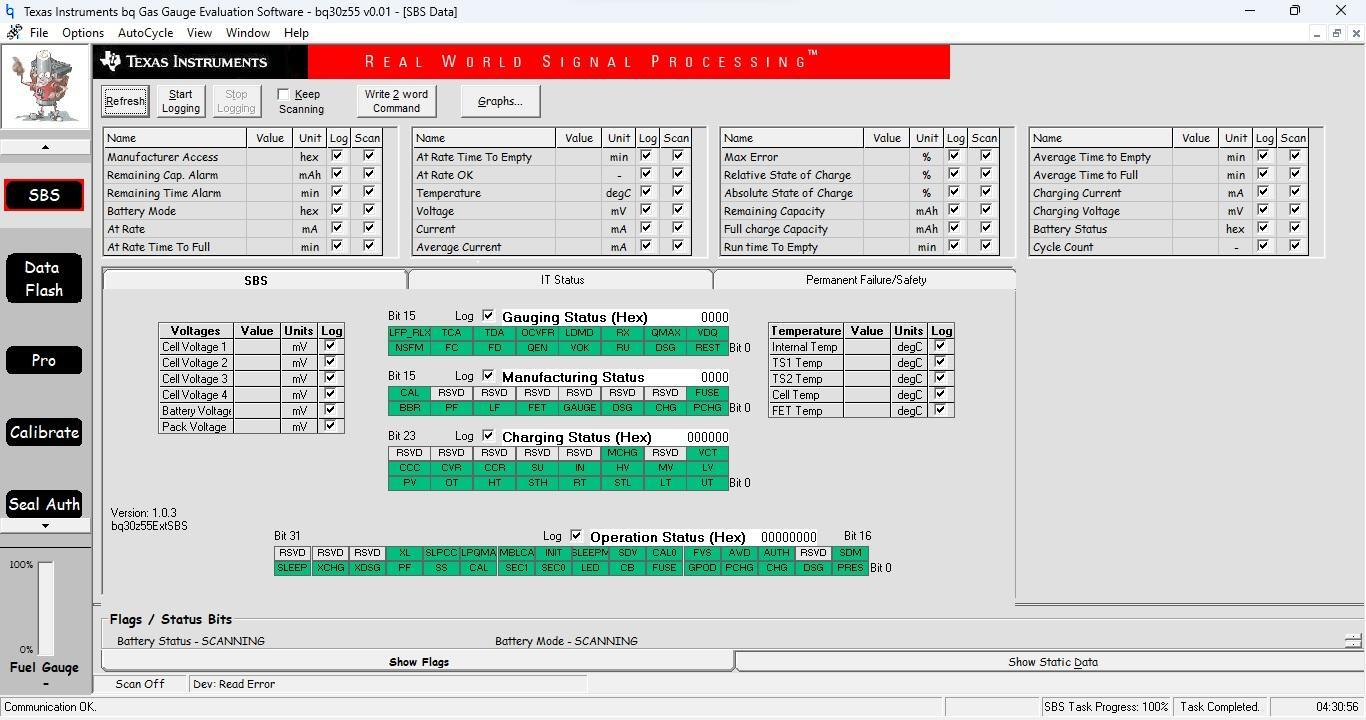

Essa está sendo a minha aventura, cheia de percalços e contratempos e consegui chegar na seguinte tela inicial do BQStudio:

Aqui eu deveria selecionar a opção que termina com Ver.0.03 mas:

Simplesmente ela não existe ou não está disponível, seria a versão correspondente ao BQ30423:

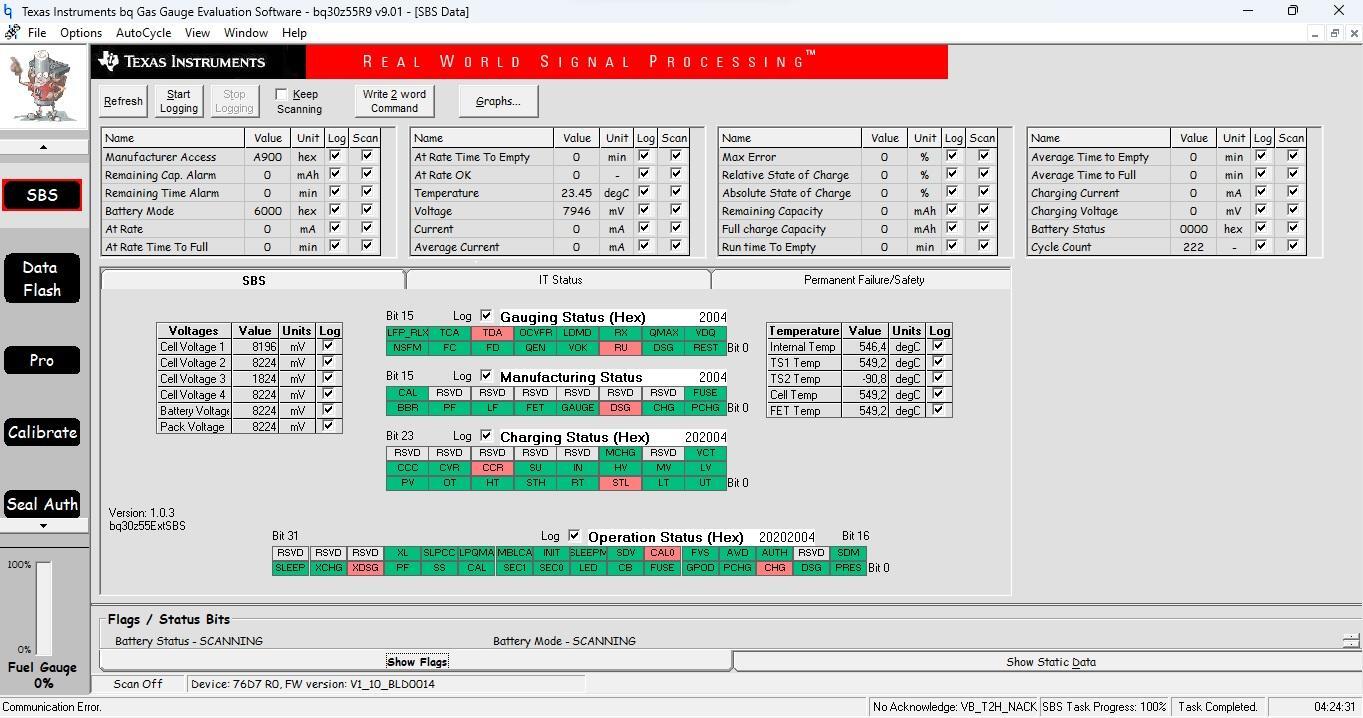

Como no exemplo acima que achei em um página na net, mesmo assim eu testei com qualquer uma das disponíveis e recebi um aviso de que não corresponde e que devo prosseguir por minha conta e risco:

Depois de conseguir um erro de comunicação eu consegui conectar:

Até aqui eu sei que as ligações estão certas e que só falta mesmo é ter a respectiva configuração própria para esta bateria ou então vai saber, se seria o caso de utilizar outra versão do programa ou até mesmo outro programa.

Em resumo esta é a minha aventura e qualquer dica para conectar e fazer esta bateria retornar à vida é bem vinda.

[Pincipi]

Eu estava trabalhando com o conceito de ligar um fio no positivo da bateria com o pino 9 positivo, tipo uma ligação direta para ativar a bateria, as pessoas fazem isto quando trocam as células.

Ai eu tirei a capa do fuzível:

São três barras internas, a da esquerda não está ligada as outras duas e a do meio está ligada à da direita então, conforme orientação que achei na internet eu fiz a solda, unindo as três barras:

E em seguida eu repeti o teste de ligar o positivo da bateria com o pino 9 e diante de meus olhos a solda que eu tinha acabado de fazer simplesmente se desmanchou, derreteu e voltou a ficar na mesma posição de antes, unindo as barras do meio e da direita, deixando a barra da esquerda isolada:

Achei fantástico a forma como consegui confirmar que o chip controlador ainda está enviando a informação para que o fuzível se queime.

[Pincipi]

Um novo e emocionante capitulo se desenvolveu na aventura; enquanto estava fuçando na net à procura de alguma solução me deparei com este site:

https://e2e.ti.com/support/power-management-group/power-management/f/power-management-forum/831115/i-need-bq30423-controls/3097738?tisearch=e2e-sitesearch&keymatch=bq30423#3097738

A tradução dele seria esta:

Versão 975.pdf

Pelo que entendi alguém procura o mesmo que eu e uma das respostas remete a versão .09.75 e ao desinstalar tudo e instalar apenas esta versão:

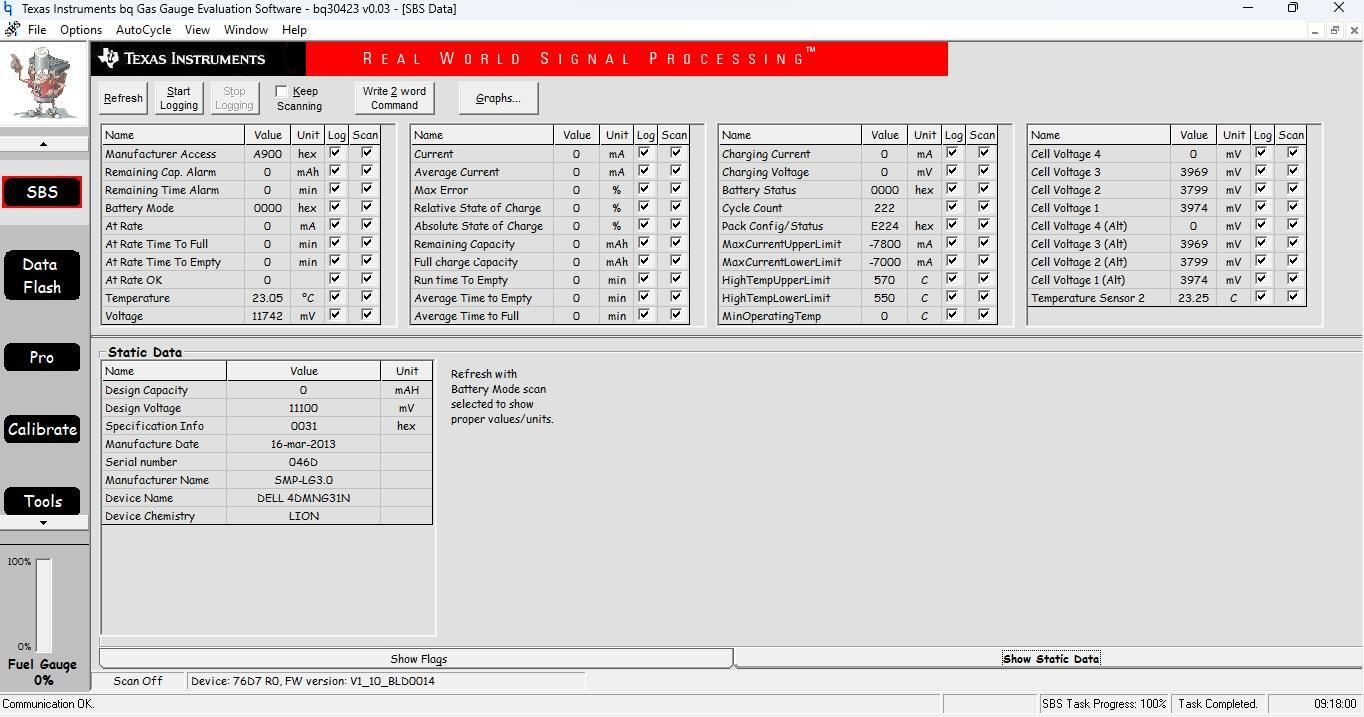

Mesmo dizendo que não é compatível igual ocorreu nas tentativas anteriores, consegui que a placa fosse detectada:

Agora vou rever os vídeos explicativos para tentar entender qual será o próximo passo:

Por enquanto eu já sei a data de fabricação, quantos ciclos, número de série e outras coisas.

Também sei que os quadradinhos vermelhos significam algum problema ou então que está bloqueada.

Um detalhe sobre o fio positivo, tanto faz estar conectado ou não, o resultado foi o mesmo.

Às vezes ele auto detecta e na maioria das vezes não detecta, não é uma coisa certa e ainda não sei o que fazer para estabilizar esta parte de detecção.

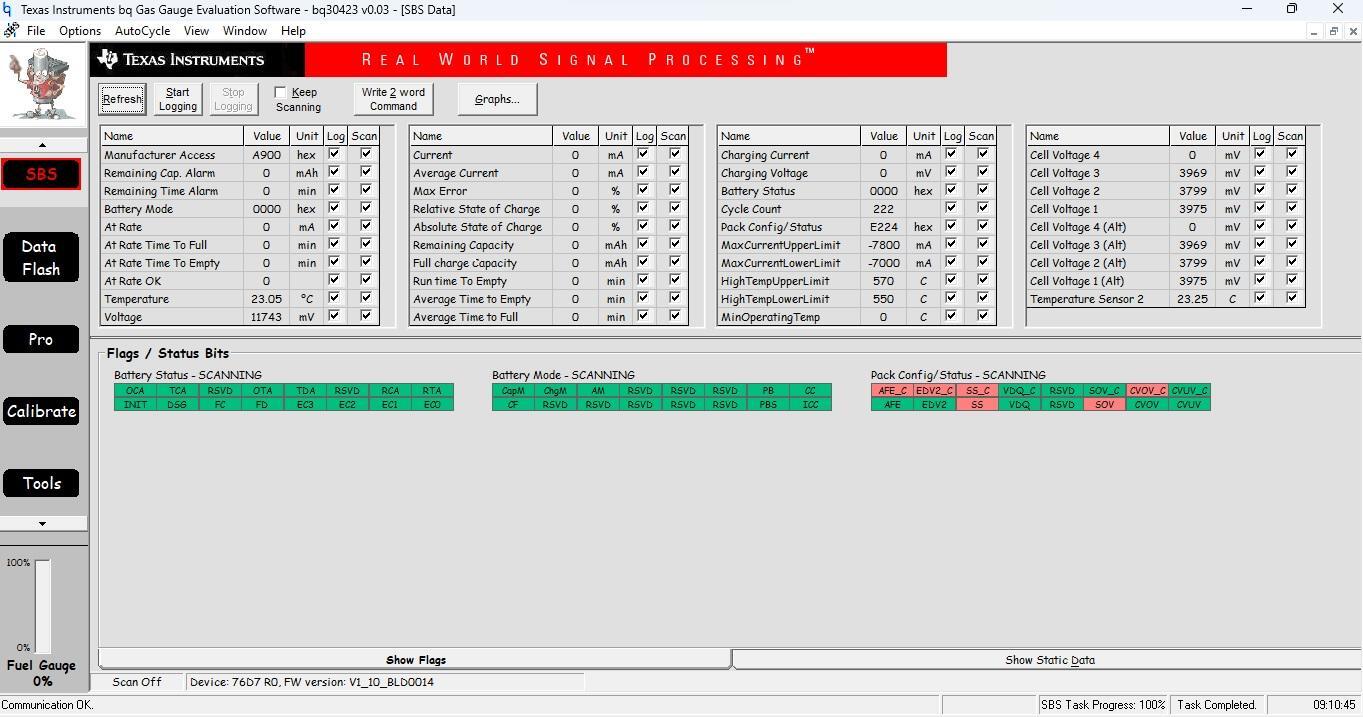

Mesma coisa para todas as opções que apareceram disponíveis:

Com a exceção da BQ30423R1 que não deu conexão, todas as outras opções deram conexão.

Lição aprendida, para cada versão de software tem uma classe ou série de circuitos compatíveis.



[Pincipi]

No próximo capitulo eu encontrei um canal:

https://www.youtube.com/@vuthanhtrung8578

Tem uma série de vídeos, inclusive o desbloqueio do BQ30423 através do UBRT Universal Data Writer 1.1:

https://www.youtube.com/watch?v=93IgZlHo8ac

Tudo agora é uma questão de encontrar os programas fora do site de venda.





[veigalex]

Em 13/08/2023 às 13:12, Pincipi disse:

No próximo capitulo eu encontrei um canal:

https://www.youtube.com/@vuthanhtrung8578

Tem uma série de vídeos, inclusive o desbloqueio do BQ30423 através do UBRT Universal Data Writer 1.1:

https://www.youtube.com/watch?v=93IgZlHo8ac

Tudo agora é uma questão de encontrar os programas fora do site de venda.





Principi, sou entusiasta desse assunto, e ja passei por esse caminho que você esta descrevendo.

Atualmente, estou navegando em alguns fóruns Russos que possuem muita informação.

Infelizmente em terras tupiniquins, não encontramos muita coisa.



O programa B2works é muito interessante, não sei se você conhece.

Você obteve sucesso no seu desbloqueio?



[Pincipi]

@veigalex Não obtive sucesso, apesar de conseguir o programa correto bem como o esquema de ligação, apenas li os dados e depois ficou impossível voltar a ler.

Eu cheguei a baixar e instalar o B2works mas, não passei disto.
