Abrindo a bateria AA-PB9NS6W e identificando Pinout BQ20Z453

[Pincipi]

Mais uma bateria que não segura carga que veio num Samsung NP270E4E, fabricado em março de 2014, com defeito na placa-mãe e não é possível ver o status dela na tela do Windows, só sei que ao colocar o carregador o LED verde acende por alguns segundos e depois muda para amarelo, permanecendo assim.

O dono dela me autorizou a abrir e a bateria é esta aqui:

O que me interessa saber inicialmente para as pesquisas é o modelo dela AA-PB9NS6W e também que é 11,1V e 4400mAh. se bem que na mesma etiqueta tem outra grafia de 4200mAh (destaque em vermelho à direita).

A primeira página que encontrei foi esta:

https://m-blog-naver-com.translate.goog/slimjimrok/221691324299?_x_tr_sl=en&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=wapp&_x_tr_hist=true

Como imagino que o link não vai mais estar ativo no momento em que você estiver visualizando este post, eu salvei a página em PDF porém, o arquivo ficou grande e não pode ser anexado a este post, em resumo, o cara pegou uma bateria igual e substituiu a placa dela que vinha com uma controladora BQ20Z453 por outra placa com o M37512, lá no pais dele tem a opção de comprar outra placa, aqui no Brasil eu desconheço:

Continuando na pesquisa eu encontrei outra página:

https://www-laptopu-ro.translate.goog/community/laptop-battery-chip-reset-and-repair/reset-bq20z453-samsung-aa-pb2vc6b/?_x_tr_sl=en&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=sc

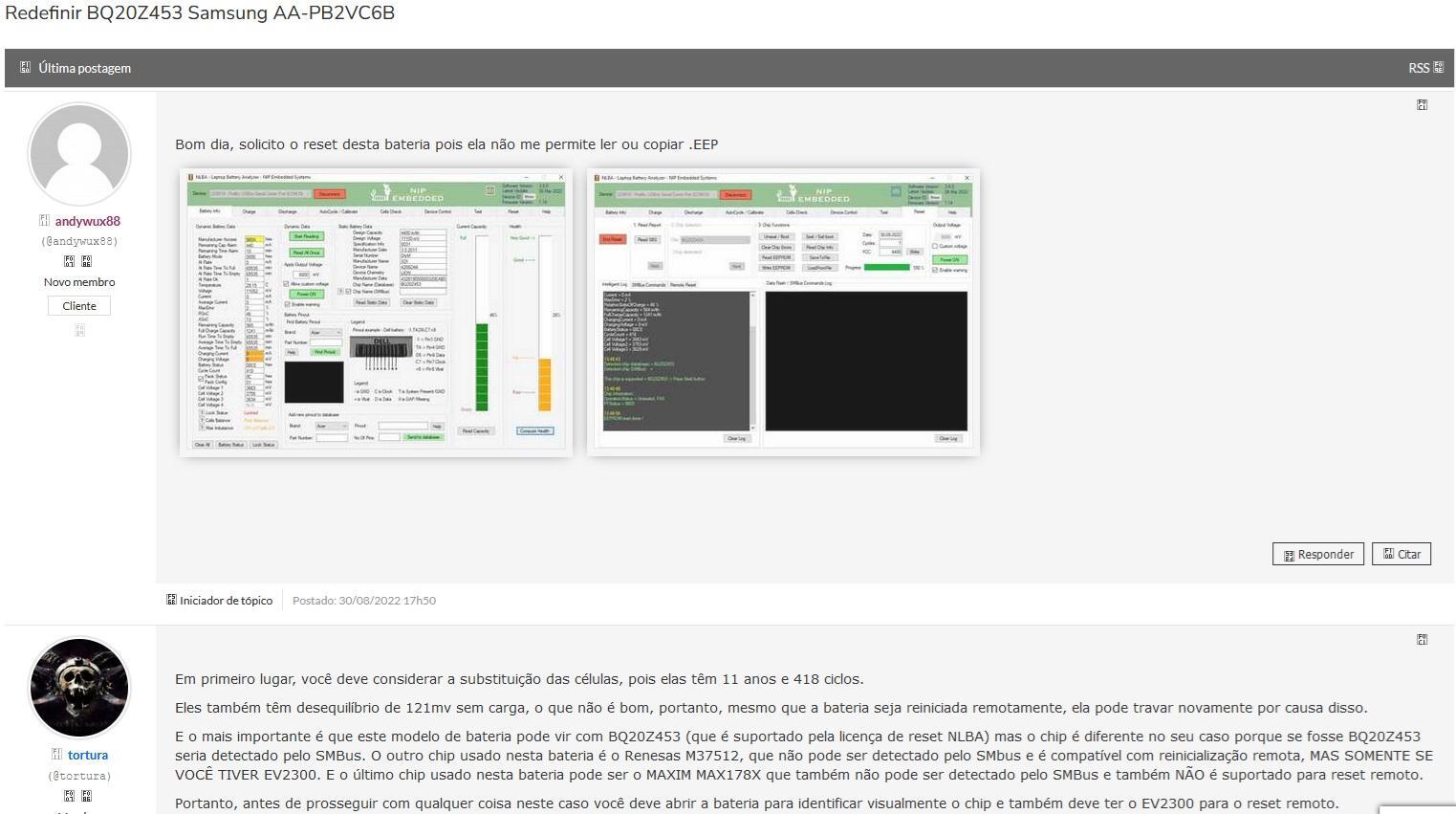

Aqui eu não consegui salvar em PDF e guardei apenas um print:

Pelo que eu entendi, se na bateria em questão for o BQ20Z453 vai ser possível fazer o serviço pelo NLBA que é um aparelho caro e com assinatura anual para se usar, o que me impossibilita de investir já que só tenho uma bateria para ser recuperada mas, se for o M37512 dá para acessar pelo EV2300 só restando a questão de qual software usar.

Também mencionou a questão da idade das células, no meu caso deve ter no mínimo uns 10 anos.

A próxima página sobre esta bateria:

https://www-laptopu-ro.translate.goog/community/laptop-battery-chip-reset-and-repair/samsung-aa-pbvn3ab-chip-bq20z453-reset-can-not-charge-or-discharge/?_x_tr_sl=en&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=sc

Salva em PDF:

3-A redefinição do CHIP BQ20Z453 SAMSUNG AA-PBVN3AB não pode carregar ou descarregar – Redefinição, reprogramação e reparo do chip da bateria do laptop – Fórum de reparo e analisador de bateria do laptop.pdf

Aqui tem todos os detalhes do NLBA inclusive sobre o fusível, toda esta questão é um negócio muito doido e tem que estudar direitinho para poder entender e recuperar a bateria.

Eu ainda sou um aventureiro nesta parte.

Na outra página encontrada:

https://e2e-ti-com.translate.goog/support/power-management-group/power-management/f/power-management-forum/876384/bq20z45-r1-bq20z453-v1-16-chemistry-update?_x_tr_sl=en&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=sc

Salva em PDF:

4-BQ20Z45-R1_ atualização química bq20z453 v1.16 - Fórum de gerenciamento de energia - Gerenciamento de energia - Fóruns de suporte TI E2E.pdf

Tem o diálogo de um cliente com o site que comercializa o EV2300 e dizem que o arquivo ou software para acessar o chip não pode ser divulgado online, o que me dá certeza de que é possível trabalhar nesta bateria desde que tenha o EV2300 ou EV2400 com o software adequado e o reparo do fusível, só falta saber como se faz isso.

Na próxima página:

https://ubrt-com-ua.translate.goog/main/built-in-program-modules/texas-instruments-bq-tools.html?_x_tr_sl=ru&_x_tr_tl=pt&_x_tr_hl=pt-BR&_x_tr_pto=sc

Tem todo o esquema passo a passo para fazer o serviço pelo software UBRT e o aparelho EV2300, o mais importante aqui são os comandos de serviço, eu já acho muito difícil conseguir acessar o chip e mais difícil ainda é conseguir mudar os parâmetros sem se ter uma noção do que está fazendo, o PDF ficou grande e não pode ser anexado, também não compensa mostrar aqui todo o processo porque é muito longo e iria me tomar muito tempo mas, se der certo eu publico o passo a passo de como consegui.

Isso foi tudo que encontrei sobre a bateria e parti então para tentar abrir ela começando por torcer o chassis lateralmente e destacar parte da etiqueta a qual foi removida e pude ver uma parte do interior e ter onde inserir uma espátula de plástico de forma a ir forçando o plástico que é encaixado sem o uso de cola, até separar a tampa e chegar nisto:

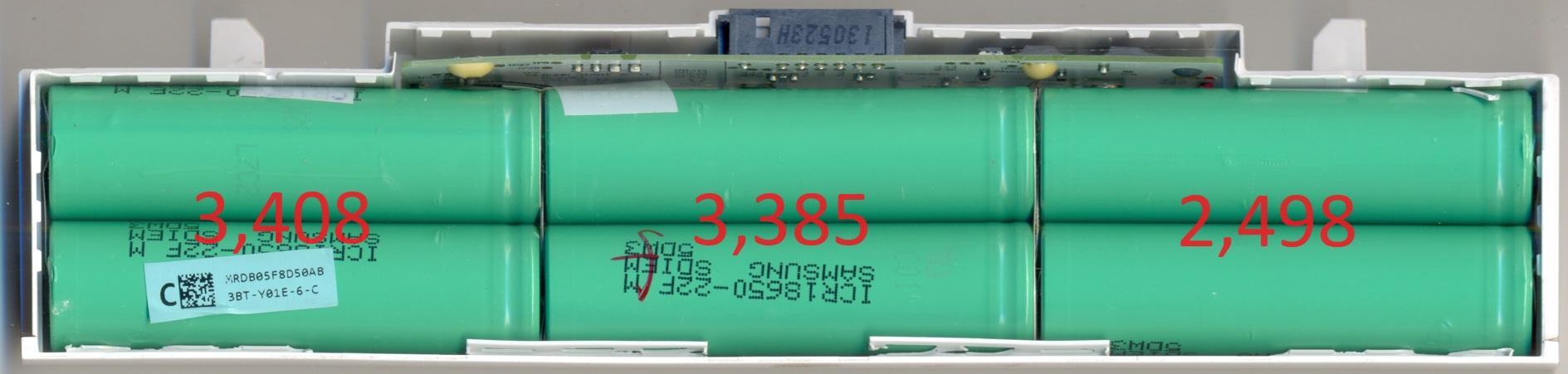

Aqui eu pude medir a tensão das baterias e também visualizar a controladora que é a BQ20Z453, bem como identificar a pinagem, até este ponto eu já poderia começar a tentar fazer o serviço de recuperação da bateria, pelo estado das células eu tenho certeza que estão boas e que basta recuperar ou trocar o fusível e mudar os parâmetros de bloqueada para desbloqueada para ela voltar à vida como se fosse nova entretanto, eu resolvi descolar o fundo para tirar uma foto e mostrar de forma mais detalhada os detalhes internos:

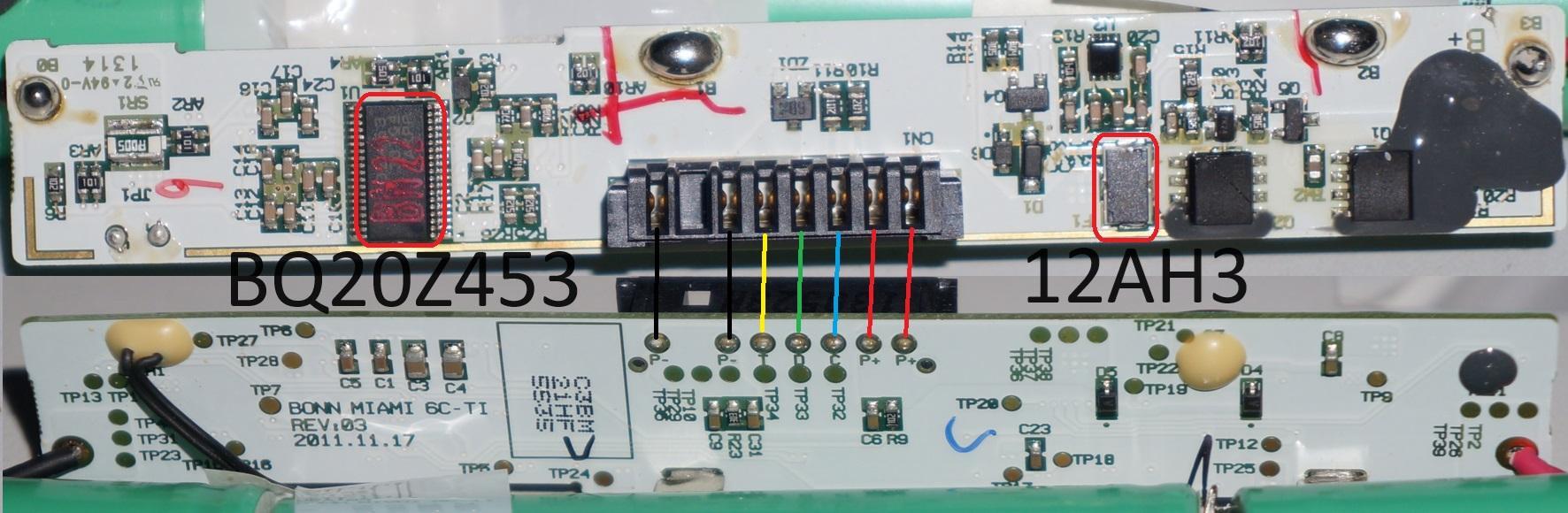

No destaque o BQ20Z453 e o fusível 12AH3 (pelo menos eu acho que é porque ainda não removi a tampa dele).

Na página de pesquisa 4 tem a foto do fusível que é muito diferente do meu:

Este resistor AR2 está do lado oposto e vem com a numeração 101.

As conexões pretas são o negativo, as vermelhas o positivo, a azul deve ser o clock, a verde deve ser os dados e a amarela só Deus sabe.

Acontece que parte das solda ponto se soltaram:

Não sei se já estava assim ou se rompeu quando tentei descolar, isso nunca tinha acontecido comigo e agora eu não tenho um aparelho de solda ponto para restaurar, o que me resta é de forma precária colocar um calço e apertar as células de volta na caixa, na esperança de que tenha contato elétrico o suficiente para tentar acessar o chip e obter algum resultado. Também posso tentar fazer uma solda de estanho comum porém, é arriscado demais danificar a célula boa e pode se soltar facilmente.

É isso, este é o primeiro capitulo de uma nova novela.
