Modulo bluetooth VHM314 no radio Bosch San Francisco II 25W


Ir à solução Resolvido por Rafael Castanheira,

Posts recomendados

Postado

Olá pessoal, tudo bem?

Estou tentando modernizar um rádio antigo, modelo San Francisco II (25W), para adicionar conectividade Bluetooth. Comprei o módulo VHM-314 e gostaria de substituir a função AM pelo áudio Bluetooth, mas estou tendo algumas dificuldades para entender como fazer essa modificação corretamente.

Eu já tenho o diagrama elétrico do rádio e identifiquei algumas áreas que acredito serem relacionadas ao circuito AM, como o Pré-Decoder e a seção AM — V200. Minha ideia inicial é desconectar o áudio AM e injetar o sinal de áudio do Bluetooth, mas gostaria de uma orientação mais específica sobre quais componentes desativar ou modificar.

Já para a alimentação do módulo VHM-314 estou usando um LM7805 para o fornecimento de 5V.



Alguma dica sobre:

Onde exatamente no circuito eu poderia desconectar o AM para inserir o Bluetooth?

Qual seria o melhor ponto para inserir o regulador 7805 e alimentar o módulo VHM-314?

Qualquer outra recomendação para fazer essa modificação de forma segura e funcional?



Agradeço muito qualquer ajuda que possam oferecer! Se alguém já fez algo parecido ou entende bem desse rádio, toda orientação é bem-vinda.

Obrigado!

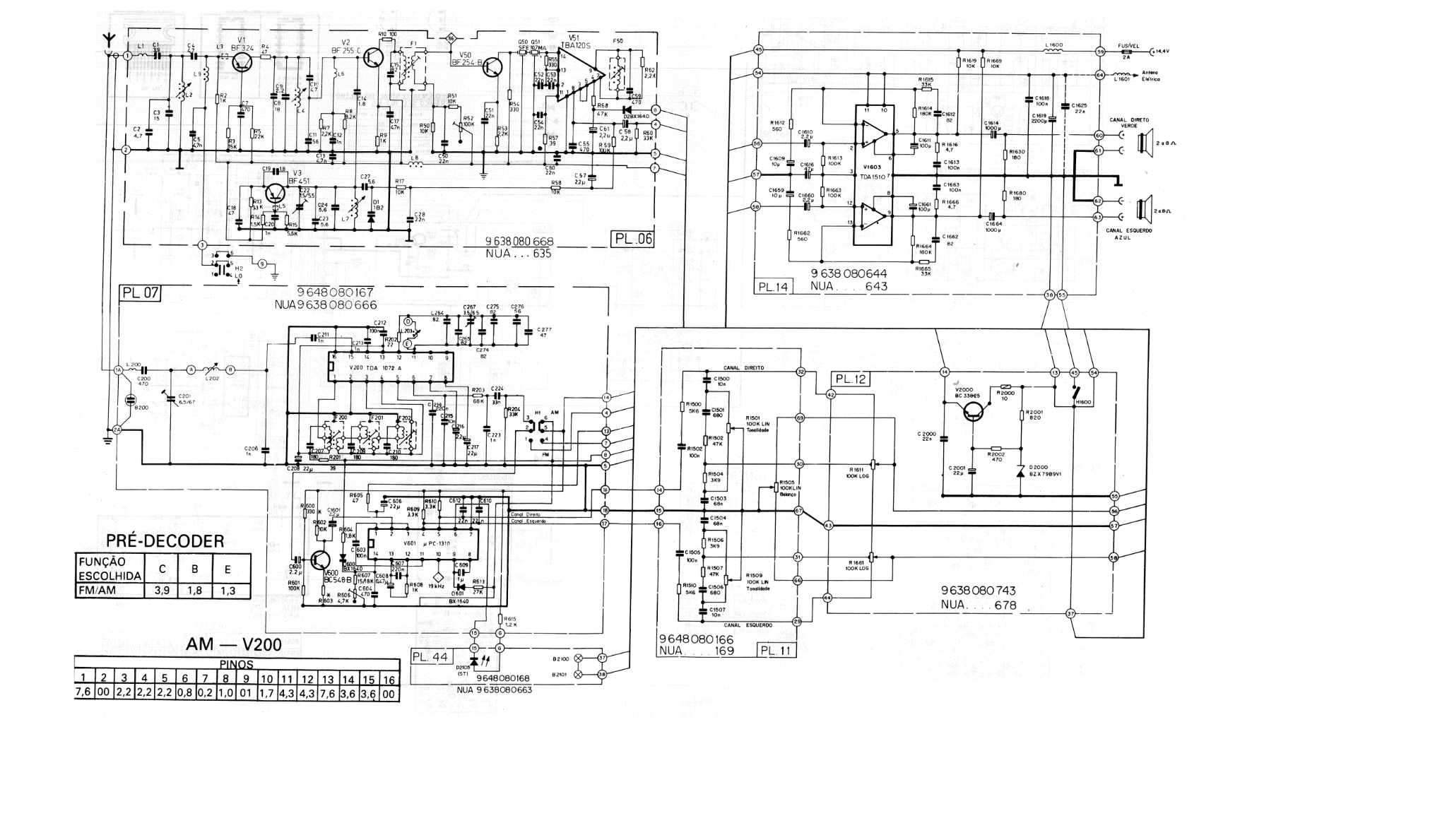

SANFRANCISCO II TIPODL.png

  • Curtir 1
Postado
Em 09/11/2024 às 22:16, Rafael Castanheira disse:

Onde exatamente no circuito eu poderia desconectar o AM para inserir o Bluetooth?

Se ligar direto no botão do AM, o som fica mono.

É só um canal ali e depois divide no CI 1310.



O certo é ligar direto no botão do volume, onde tem acesso aos dois canais. Teria que colocar "por cima" e testar pra ver se a plaquinha mesmo desligada não dá interferência no FM e vice-versa.

Em 09/11/2024 às 22:16, Rafael Castanheira disse:

Qual seria o melhor ponto para inserir o regulador 7805 e alimentar o módulo VHM-314?

Na chave de AM/FM mesmo, desliga alimentação original do AM e troca para o 7805.

O bom do 7805 é que ele pode ser parafusado na carcaça do rádio, servindo de terra e dissipador ao mesmo tempo.

  • Curtir 2
  • 4 semanas depois...
  • Solução
Postado

Então, no caso desse rádio, eu percebi que, ao invés do uPC1310, o rádio utiliza o uPC587C3. Com esse cenário, a minha conclusão foi a seguinte: eu liguei o sinal de áudio na saída do CI uPC587 nos pontos 16 (canal direito), 17 (canal esquerdo) e 18 (negativo).






Já para ativar o módulo, eu conectei o positivo do módulo juntamente ao fio que conectava ao terminal 6 da chave seletora de AM/FM, onde a mesma fornece 12V e na sequência ele é convertido para 5V através de LM7805.
