Posts recomendados

Postado

Atualmente adquiri um wc de 240mm (https://pt.deepcool.com/products/Cooling/cpuliquidcoolers/2021/13225.shtml) e possuo essa placa-mãe ( https://www.biostar.com.tw/app/pt/mb/introduction.php?S_ID=926 )
fiquei em duvida como conectar os cabos do mesmo no placa-mãe e como ligar o RGB dos fans e da bomba.
Eu fiz a instalação conectando a bomba no CPU fan e os fans do radiador no syst_fan esta certo ? E as vezes quando a cpu chega a 74 graus o radiador começa a fazer barulho seria normal ? R7 5700x a 4,85 GHz
os rgbs não consegui fazer funcionar pois não soube como ligar.


  • Membro VIP
  • Solução
Postado

@dedoppg Tarde



Está aos contrários.

A bomba do water cooler você instalar no SYS FAN da placa-mãe e os dois coolers da water cooler você liga no CPU FAN da placa-mãe.

Na BIOS da placa-mãe você coloca o SYS FAN para trabalhar em 100%.

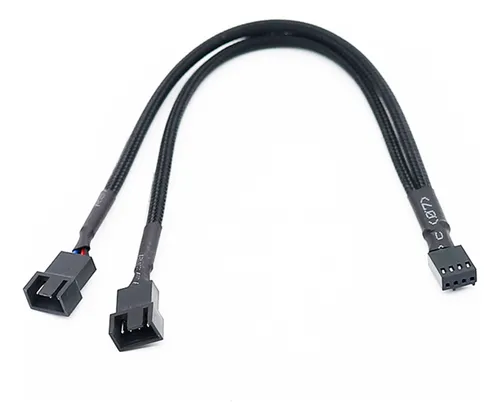

Aqui eu coloquei um cabo Y para ligar as duas fans no CPU FAN.

D_NQ_NP_800257-CBT79792388935_102024-O.w

E para colocar o ARGB desse water cooler, como a sua placa-mãe possui essa função você pode ligar nela.

  • Membro VIP
Postado
11 minutos atrás, dedoppg disse:

@Edvaldo J. Frederico Do jeito que instalei a bomba no CPU fan ira estragar o wc ? pois deixei o CPU fan 100% e os system fans em 100% também

Alguma bombas de water cooler precisam estar em 100% para funcionar, no meu PC fiz uma rampa junto com o processador e a temperatura está bacana.

E as fans trabalharem em 100% o tempo todo não acho uma boa porque, isso só vai gerar desgaste mais rápido nas fan e vai encher o gabinete com poeira mais rápido.



  • Curtir 1
  • Membro VIP
Postado
5 minutos atrás, dedoppg disse:

@Edvaldo J. Frederico é normal o processador fica em 74c ? não deveria ficar menos com o wc ?

Você não passou o modelo do seu gabinete.

Você pode ter o melhor air cooler ou water cooler que se o gabinete não ajudar a temperatura vai ser ruim.

Mais esse 74ºC é com o processador em die ou em full?

Se for em full está ótimo a temperatura, você deveria se preocupar se passar do 90ºC.

Aqui com water cooler de 240mm quando estresso o processador por muito tempo fica na média dos 85°C um núcleo ou outro.

A maior parte do tempo a temperatura fica entre 36ºC á 45º, e em jogos fica entre 45º a 55ºC.

Se quiser saber se o seu gabinete está atrapalhando deixe ele com a tampa lateral aberta.

Postado
9 horas atrás, dedoppg disse:

...instalação conectando a bomba no CPU fan e os fans do radiador no syst_fan esta certo ?

os rgbs não consegui fazer funcionar pois não soube como ligar.



A placa-mãe BIOSTAR em dois conectores de LED, do padrão RGB 12V. Procure por um conector de 4 pinos, com um triângulo indicando o pino. Cuidado, pois se inverter queima os LED.

  • 2 x 5050 LED Header

O WC já vem com cabos splitter para ligar os cabos de LED em apenas um conector de LED da placa-mãe  - é o cabo 12. Do manual:








A razão porque deve ligar os cabos dos fans do radiador no CPU_FAN e não a bomba, é que esse conector vem programado para controlar a rotação das fans - seja de air cooler ou de radiador de water cooler; em função a temperatura do CPU, variando conforme necessário.



Já a bomba deve manter rotação constante, então liga num SYS_FAN (se a placa-mãe não tem conector dedicado - CPU_OPT, CPU-PUMP, AIO_PUMP....) e no BIOS coloca para ficar em 100% ou Full Speed e usar como referência temperatura do CPU. Essa referencia é para a bomba ligar assim que o CPU ligar.

















  • Membro VIP
Postado
1 hora atrás, dedoppg disse:

@1lokos posso ligar a bomba junto com outros fans ? Ou preciso de uma entrada separada pra ela ?

Bom dia



Você está querendo ligar a bomba do WC unto com as fan do gabinete ou junto com a fan do WC?

Poder até pode, mais é bom ligar separado parar não força a entrada SYS FAN ou CPU FAN da placa-mãe.

Sua placa-mãe tem 2 SYS FAN, ligue os coolers do water cooler no CPU FAN, a bomba do WC no SYS FAN 1 e o restante dos outros cooler do gabinete no SYS FAN 2.

E o ARGB do WC você liga na placa-mãe.


Postado



27 minutos atrás, dedoppg disse:

... a minha placa-mãe fica com o system fan na parte de baixo, o cabo da bomba do WC é curto não vai chegar lá kkkk





Eita! Nesse caso - para evitar comprar mais cabos; justifica deixar a bomba ligada no CPU_FAN.



Mas precisa configurar os dois conectores usados (CPU_FAN e SYS_FAN) corretamente no BIOS:



O conector CPU_FAN - que voce disse que mudou para 100% de RPM (ou Full Speed), e já vem com a temperatura de referência a do CPU, está OK.



Mas precisa mudar o SYS_FAN para ficar do jeito que estava de fábrica para o CPU_FAN, com a rotação controladora por uma curva de fans - a que estava no CPU_FAN antes de mudar para 100%; e importante, selecionar o CPU como temperatura de referência para o conector.



Sem usar a temperatura de referência para o SYS_FAN a temperatura do CPU a bomba pode demorar a ligar e com isso o CPU da uma "cozinhada". 🔥



Acontece muito com usuários de placa-mãe Gigabyte (que acham que é tudo "plug-n-play"), que vem com o SYS_FAN ajustado para usar como referência a temperatura do SYSTEM1 (que é algum sensor da placa-mãe) e não do CPU, como isso a bomba fica esperando o SYSTEM1 esquentar, demora para ligar e o CPU superaquece.



Atenção que estamos falando da ligação dos cabos de alimentação das fans (ventoinhas) e da bomba, não confunda com os cabos de alimentação dos LED "frufru", que no seu caso é o padrão antigo e obsoleto RGB (12V, 4 pinos) e não ARGB (5V, 3 pinos) como mencionado acima, estes basta ligar como no esquema do manual, pois já vem com os "splitters" necessários.

  • Curtir 1
Postado

@1lokos pra não precisar mexer em mais nada posso deixar tudo em 100% ?

Pois não sei como fazer essa parte



"Mas precisa mudar o SYS_FAN para ficar do jeito que estava de fábrica para o CPU_FAN, com a rotação controladora por uma curva de fans - a que estava no CPU_FAN antes de mudar para 100%; e importante, selecionar o CPU como temperatura de referência para o conector."

  • Membro VIP
Postado
19 minutos atrás, dedoppg disse:

@1lokos pra não precisar mexer em mais nada posso deixar tudo em 100% ?

Pois não sei como fazer essa parte



"Mas precisa mudar o SYS_FAN para ficar do jeito que estava de fábrica para o CPU_FAN, com a rotação controladora por uma curva de fans - a que estava no CPU_FAN antes de mudar para 100%; e importante, selecionar o CPU como temperatura de referência para o conector."

Creio que a criação de perfil das fans seja igual para todas placa de biostar.
