Porta paralela


nico

Posts recomendados

Postado

Para quem desejau usar os diferentes software para controlar circuitos externos

a partir da porta paralela de pc , aqui tem un circuito funcional e com outras vantagens

Este circuito não usa reles

não precisa de fonte externa

Faz algo de mais importante : a comutaçao é feita a practicamente zero volts

extendendo a vida util de muitos componentes e evitando os inconveniebntes da comutaçao aleatoria.

Permite cargas ate ate 15 A 220V

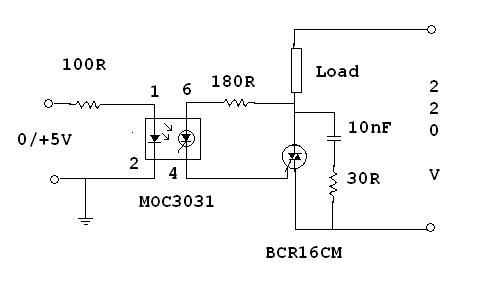

Esquema base oara cada saida a controlar

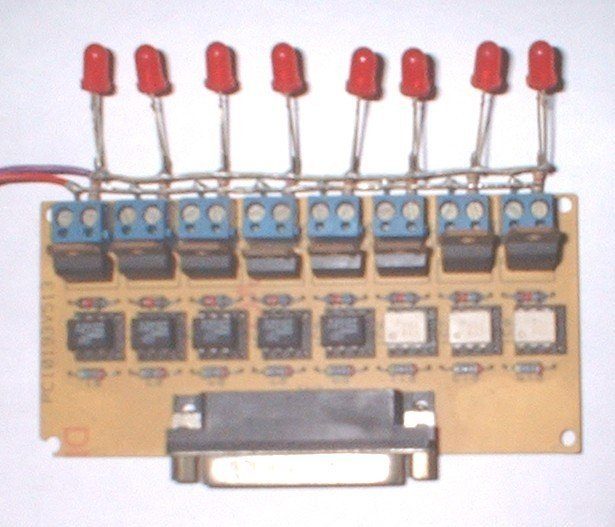

Circuito montado e com leds usados para teste



Postado

olha, valeu, mais tem um porém, sei quase nada de eletrônica e queria fazer isso, mais será que você poderia me explicar melhor, onde ligo os fios do cabo paralelo no seu projeto, qual material, o que lingo aonde, me desculpa as perguntas, mais estou louco pra fazer isso. valeu.

Postado
Postado Originalmente por raf.br@24 de janeiro de 2006, 20:00

olha, valeu, mais tem um porém, sei quase nada de eletrônica e queria fazer isso, mais será que você poderia me explicar melhor, onde ligo os fios do cabo paralelo no seu projeto, qual material, o que lingo aonde, me desculpa as perguntas, mais estou louco pra fazer isso. valeu.

este circuito é para ser usado junto com software de controlo da porta paralela dos pcs.

se olhar para o definiçao da porta paralela de um pc vai ver que tem 8 linhas de

informaçao D0 a D7

o circuito vai ligar a essas linhas de saida da porta paralela e o terminar de ground é comum

claro que tem que usar um circuito como este para cada sinal a controlar

note que se desejar pode usar o numero de circuitos que desejar dentro dos disponiveis

porta paralela

D0 ------- ----------entrada do circuito 1

D1 ----------------- entrada do circuito 2

etc

as saidas do circuito estão assinaladas como LOAD , aqui pode ligar lampadas ou outros dispositivos

Postado

olha, desculpa estou abusando de seu tempo, mais veja bem, isso eu entendi, mais o que queria saber é o seguinte, no seu esquema de ligação, queria que se você puder me explicar por exemplo:

o resistor TAL, ligo ao transistor TAL, conectantando a aparelho a tomada tal, isso porque seu negação em eletrônica,mais queria saber fazer isso.

desculpe pelo abuso.

meu msn é [email protected], se você puder me adicionar eu agradeço.

Abraços

Postado

Sinceramente se está a zero em electronica , penso que deve tentar aprender algo primeiro pois o que esta a pedir esta no esquema.

Se me permite uma sugestao peça ajudaa alguem que o possa ajudar a fazer esse circuito pois de outra forma é impossivel estar aqui a fazer isso.

assim vai aprendendo e vendo como se faz

Postado
Postado Originalmente por raf.br@24 de janeiro de 2006, 23:36

Desculpe por tomar seu tempo, não foi minha intenção.

Desde Já Agradeço, sua atenção.

Ô Raf

Para te instruir um pouco, dê uma olhada em https://www.clubedohardware.com.br/printpage/1147

Tem muita informação lá.

Não esquenta a cabeça porque todos que conhecem muito hoje, não sabiam nada ontem. Pra subir a escada tem que pisar no primeiro degrau ....

O Nico é um cara que ajuda bastante aqui no fórum e com certeza vai tirar todas suas dúvidas quando você construir uma base em eletrônica.

Inté +

Wilson

Postado
Postado Originalmente por raf.br@24 de janeiro de 2006, 23:36

Desculpe por tomar seu tempo, não foi minha intenção.

Desde Já Agradeço, sua atenção.

não me fiz entender e desculpe por isso

pode crer que sempre que tiver duvidas estou ao dispor.

mas penso que deve realmente aprofundar os seus conhecimentos de electronica

so assim pode evoluir e ganhar bons conhecimentos

comece por ver os principios basicos

disponha

ps:

aqui tem alguns sites

http://myspace.eng.br/ndx_eletron0.asp

http://members.fortunecity.es/telectronica/

http://www.myndy.com/?mnd=electronica+basica&mnres=2

http://www.emagister.com/curso-electronica...sos-1002196.htm

Postado

wilsonbueno, obrigado.

olha será, que algum de vocês poderiam construir um desse pra mim, dou todo dinheiro necessario, por que assim poderia seguir ele com base.

Obrigado pela atenção.

Contato: [email protected]

Postado

Olá companheiro , gostaria de saber se você tem informaçoes sobre o programa que pode ser usado na paralela , para ser mais exato sou tecnico em eletrônica e estou com intençao de montar em casa um alarme residencial com um computador controlando tudo mas tenho que começar do zero , mais precisamente do programa , tenho testado o C++ , mas ainda não deu certo , queria testar com leds primeiro para ir dificultando aos poucos e controlar o tempo de cada pino na saída paralela , você acha que isso é possível e tem alguma dica ?

obrigado se me ajudar pois estou tentando desenvolver isso tem muto tempo.

Wendel M

Belo Horizonte-MG

Postado
Postado Originalmente por wendel47@28 de janeiro de 2006, 19:09

Olá companheiro , gostaria de saber se você tem informaçoes sobre o programa que pode ser usado na paralela , para ser mais exato sou tecnico em eletrônica e estou com intençao de montar em casa um alarme residencial com um computador controlando tudo mas tenho que começar do zero , mais precisamente do programa , tenho testado o C++ , mas ainda não deu certo , queria testar com leds primeiro para ir dificultando aos poucos e controlar o tempo de cada pino na saída paralela , você acha que isso é possível e tem alguma dica ?

obrigado se me ajudar pois estou tentando desenvolver isso tem muto tempo.

Wendel M

Belo Horizonte-MG

veja aqui no site tem uma descriçao completa e o software base

se usar o xp alem do programa tem de instalar o drive de xp

https://www.clubedohardware.com.br/artigos/1147/1

Postado

bom galera eu fiz um programa muito bom e prático para se testar protótipos na porta paralela vejam só a interface dele:

podem fazer o download dele nesse link http://jefersonafonso.discovirtual.uol.com...ds/Paralela.zip]-> http://jefersonafonso.discovirtual.uol.com...ds/Paralela.zip

vai pedir uma senha, a senha é : visitante

junto dele está o codigo fonte assim quem quiser pode fazer alterações nele como bem enteder.

o programa consta de um contador binário e é possivel clicar diretamente sobre o led para acionar diretamete o bit correspondente na porta paralela.

quem usa o wimdows XP 2000 e NT tem que usar o drive pra liberar a porta paralela, vocês vão achar nesse link : http://www.rogercom.com/pparalela/DriverNT_2000_XP.zip]-> http://www.rogercom.com/pparalela/DriverNT_2000_XP.zip

é bem simples de usar é só descompactar o arquivo e rodar o programa "UserPort".

espero que seja bem util para todos.


Postado

Esqueci de uma coisa:

O programa foi desenvolvido em Delphi 7 e para compilá-lo é nescessário os componentes "hhALed" e "IOport" estarei postando aqui o link para que possam baixar os componentes.

falou.

:bandeira:

Postado

Baixei, mas estou com um problema, mesmo com o programa para habilitar a porta paralela, não consigo fazer ela funcionar, e não aparece nenhum aviso, com o sem o programa para habilitar, o que faço? Uso o winXP com SP2.

Postado
Postado Originalmente por Sky_Damage@09 de fevereiro de 2006, 16:19

Baixei, mas estou com um problema, mesmo com o programa para habilitar a porta paralela, não consigo fazer ela funcionar, e não aparece nenhum aviso, com o sem o programa para habilitar, o que faço? Uso o winXP com SP2.

você deu start no programa "Userport"?
