Placa de circuito inpresso

[claudiojz]

Olá amigos

Já comprei um placa de fenolite e 500ml de Percloreto de Ferro.

Eu preciso muito de dicas de como confeccionar uma placa, por favor.

[Linuxer]

Aquí neste fórum deve ter tópico ensinando isso, mas tem esse tutorial muito bom:

http://www.inape.org.br/circuito.html

E também esse tópico no outro fórum, onde discutimos esse método:

http://www.forumpcs.com.br/viewtopic.php?t=156051

Eu faço por esse método (sou o Akira386 daquele fórum) e tem dado bons resultados.

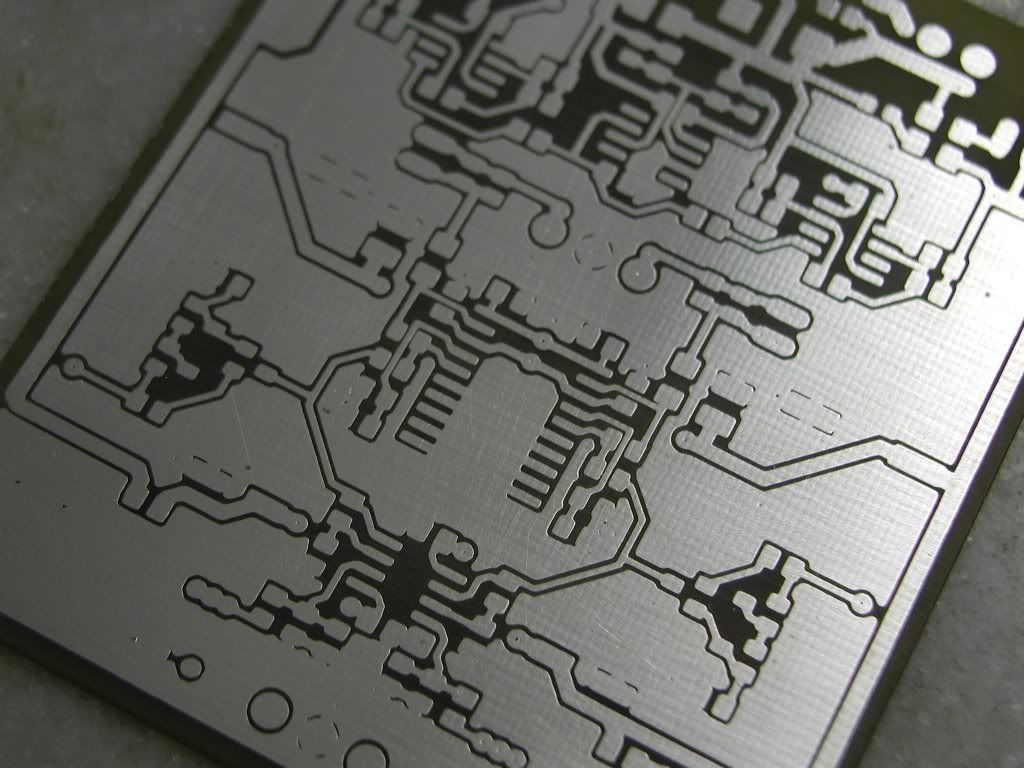

Exemplo de placa que eu fiz:

http://i36.photobucket.com/albums/e6/Akira386/HPA6120_AG.jpg

[ ]

[mauroluis]

Aí vai uam dica para fazer os desenhos: use cantinha para retroprojetor pois é mais barata que uma caneta especial para circuto impresso e o resultado é o mesmo.

[claudiojz]

O que é cantinha?

[Linuxer]

O que é cantinha?

Canetinha.

Ou feminino de canto, no diminutivo .

[ ]

[DAVIDURSU]

BOM DIA AMIGOS DO FORUM, EU NÃO SOU UM PARTICIPANTE MUITO ATIVO AINDA NO FORUM MAS VI A ALGUM TEMPO UMA FORMA DE SE FAZER PLACAS DE CIRCUITO IMPRESSO DE FORMA FOTOGRAFICA, NESSES DIAS QUE SE PASSARAM TENTEI FAZER UMA, MAS NÃO SEI ONDE EU ERREI POIS AO COLOCAR A PLACA NA solução A EMULSÃO ENGILHA E SOLTA, SERA QUE É A MISTURA, EMULSÃO E SENSIBILIZANTE? O QUE DEVO FAZER ?????

Att: DAVIDURSU

[xyko-2020]

Veja se acha o motivo nestes tutoriais:

Este do INAPE não consigo mais abrir o original, mas eu tinha ele convertido em PDF:

http://www.4shared.com/file/39048928/49e59f55/Curcuito_Impresso.html

Aqui mais:

http://www.eletronica.org/modules.php?name=News&file=article&sid=61

http://www.forumpcs.com.br/viewtopic.php?t=156051

[Bogas]

A única vez que eu fiz uma dessas eu peguei o desenho do circuito, botei em cima de um papel carbono e em cima da placa de fenolite.

Contornei todo o circuito, pra ficar o desenho dele na placa, graças ao papel carbono.

Feito isso a plaquinha tava toda pintada.

Só passar alguma caneta de escrever em cd em cima do desenho, que agora já tá na placa de fenolite, é mais fácil, só contornar.

Depois bota na solução.

E espera.

=D

[felipe_santiz]

Eu imprimo o layout em impressora a laser com folha comum e uso ferro de passar roupa por cima da folha fixada na parte de cobre por uns 3 a 5 minutos. Depois lavo a placa e retiro o papel e retoco as trilhas q estão com falhas!
