Instalando um processador Turion X2 em um Compaq V6210BR (completo e atualizado)


dedraks

Posts recomendados

Recentemente eu comprei um Notebook Compaq V6210BR.

A configuração do note é bem básica: Sempron 3500, 256MB de RAM, HD 60GB e Combo (Gravador de CD + Leitor de DVD).

Mas como tava muito barato, R$ 1399,00 em 12x sem juros no cartão, eu acabei comprando.

Logo quando o note chegou, eu tirei o módulo de 256MB e instalei 2 de 1GB, totalizando 2GB de RAM.

Só esse upgrade já deixou o bichinho voando e custou muito pouco (R$ 52,00 cada módulo de 1GB).

Acontece que depois eu consegui comprar no ML, um processador Turion 64 X2.

Como eu fiz várias fotos do processo de desmontagem, vou postar aqui pro caso de servir pra mais alguém.

O processo foi bem simples, só precisei de uma chave philips e dois palitinhos pra soltar as travas. Podia usar uma chave de fenda, mas fiquei com medo de marcar a carcaça do note.

Uma dica: Para cada parte que for desmontada, coloque junto os parafusos e identifique tudo para evitar confusões na hora de montar tudo de novo.

Eu fiz assim: Prendi os parafusos com fita adesiva e escrevi na fita de onde vieram os mesmos.

Edit: Inicialmente eu iria colocar o tutorial inteiro, mas o forum não aceita que se coloquem muitas fotos no mesmo tópico. Então terei que dividí-lo em várias partes.

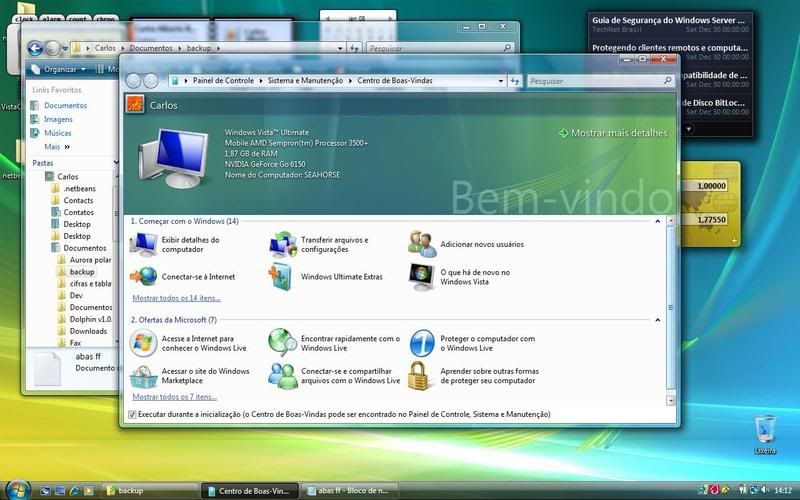

Tela de boas vindas do Vista com o Sempron e 2GB de RAM:


Foto do notebook fechado:


Foto do notebook virado:


Primeiro eu tirei a bateria:

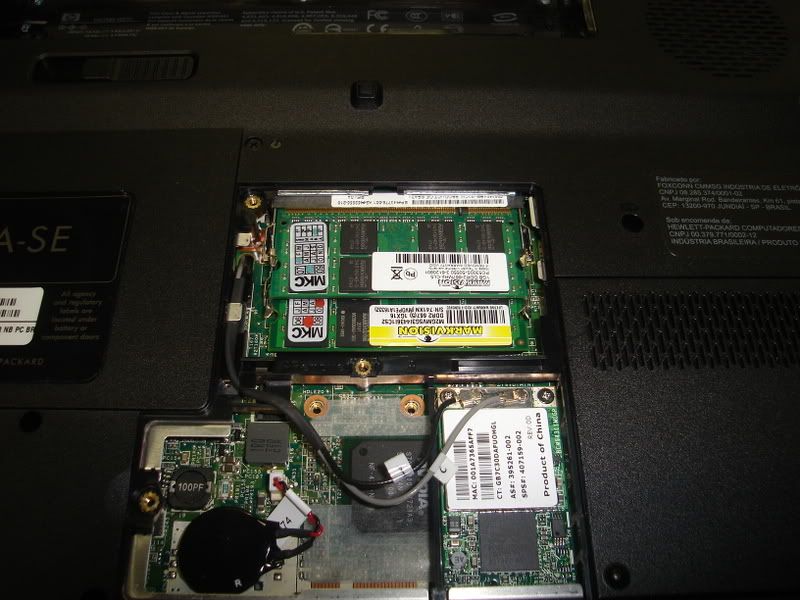

Sem a tampa do compartimento de memóra:

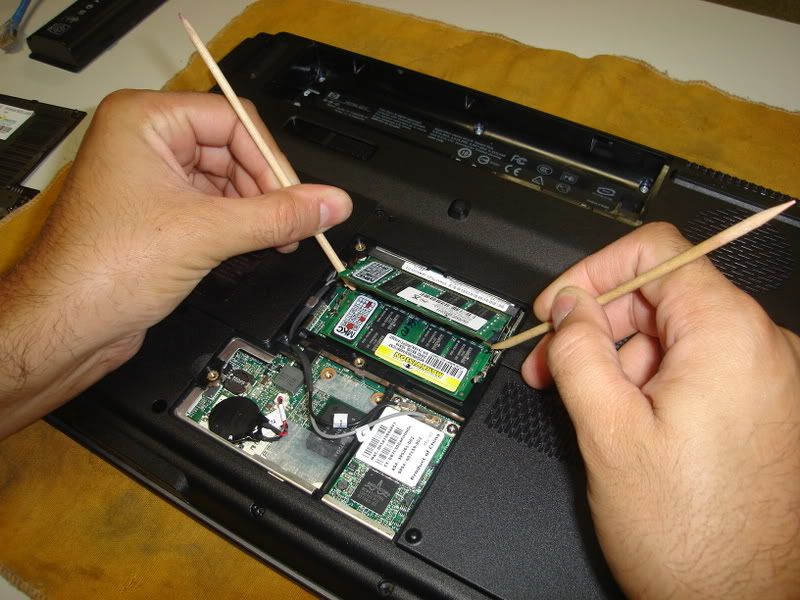

Retirando as memórias:


Continua...

Link para o comentário
Compartilhar em outros sites

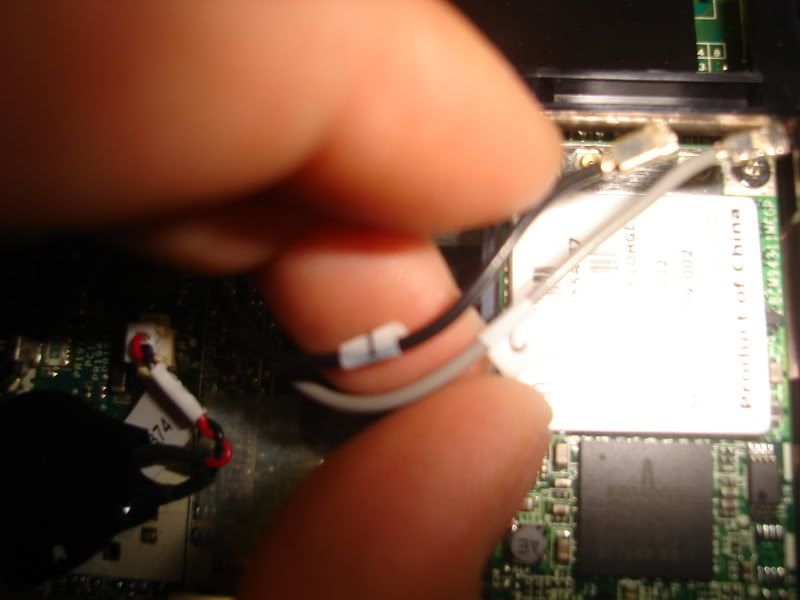

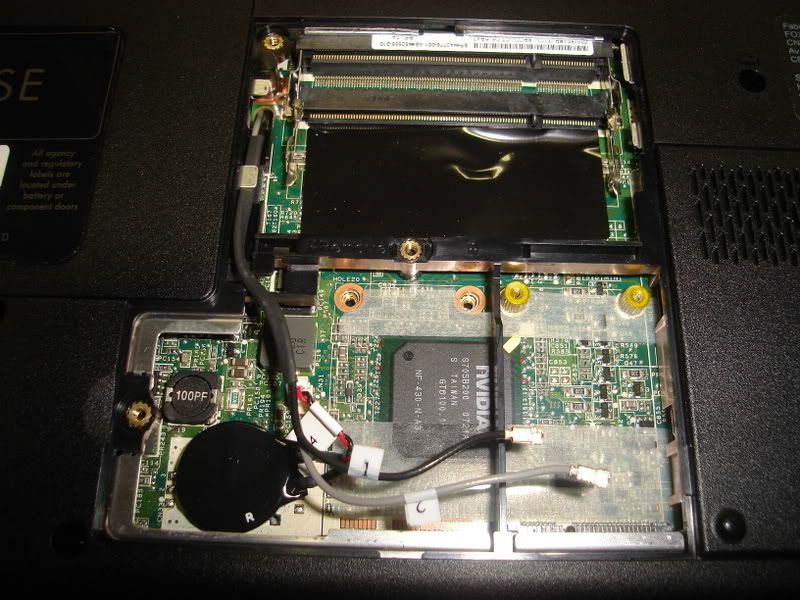

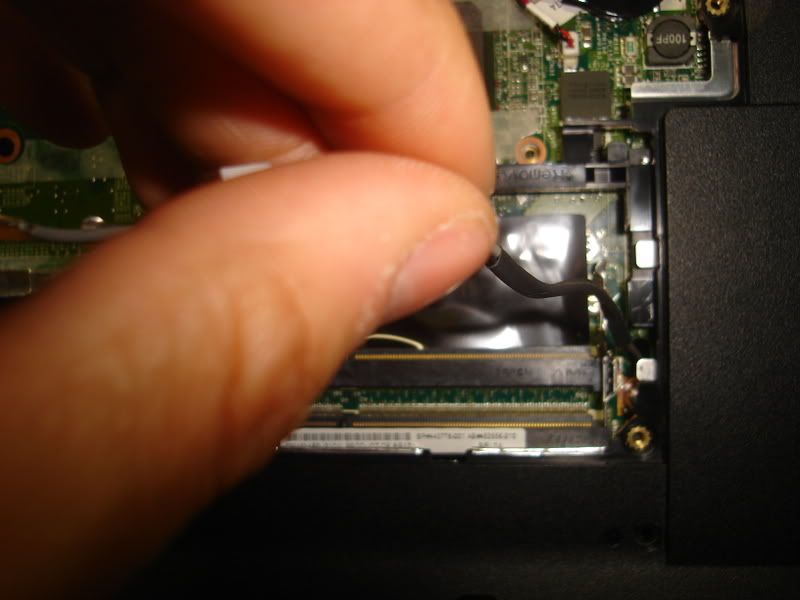

Aqui eu estou soltando as antenas da placa wireless:

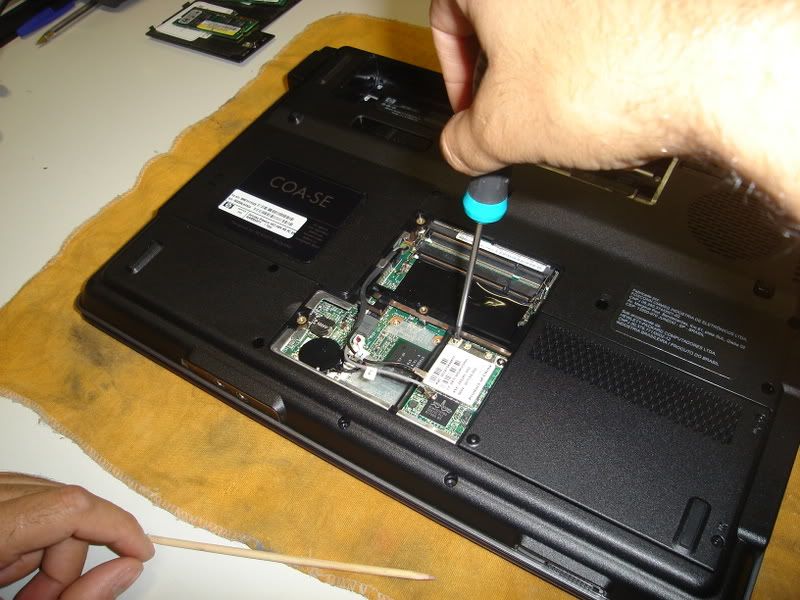

A placa é presa por dois parafusos, basta retirá-los:

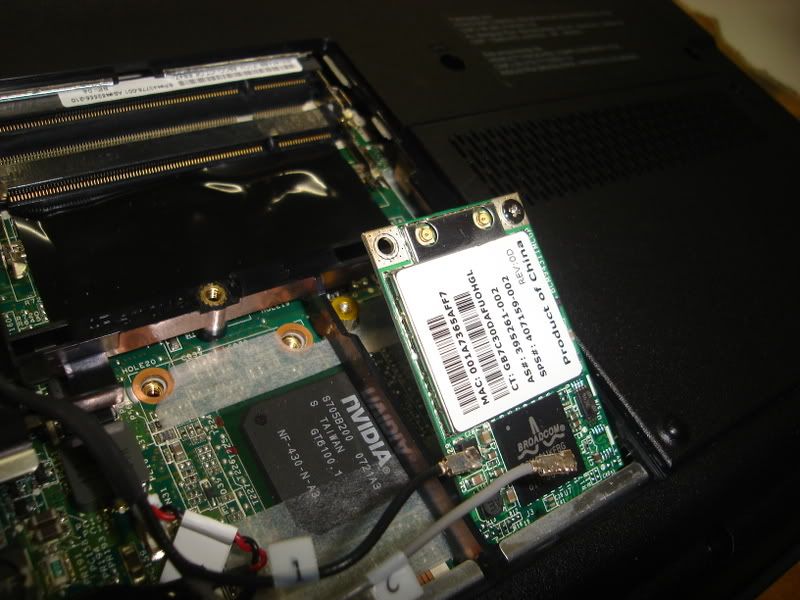

Ao retirar os parafusos, a placa quase que sai sozinha. Como ela já é PCI-Express, futuramente pretendo trocá-la por uma 802.11n:


Memórias e placa wireless retiradas:

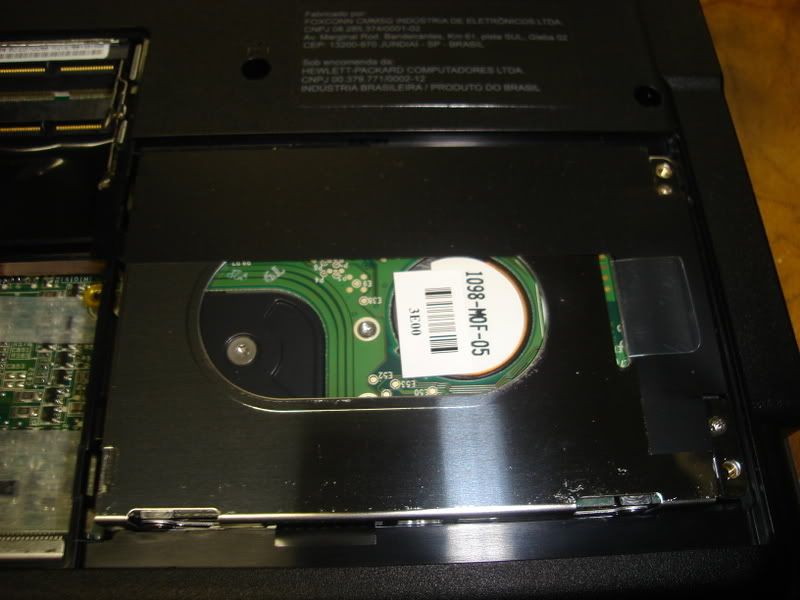

Retirando o HD.

Basta abrir a tampa, retirar os dois parafusos bem pequenos e puxar o HD pela alça de plástico.


HD removido:


Drive de CD/DVD.

Basta soltar o único parafuso que prende o drive.

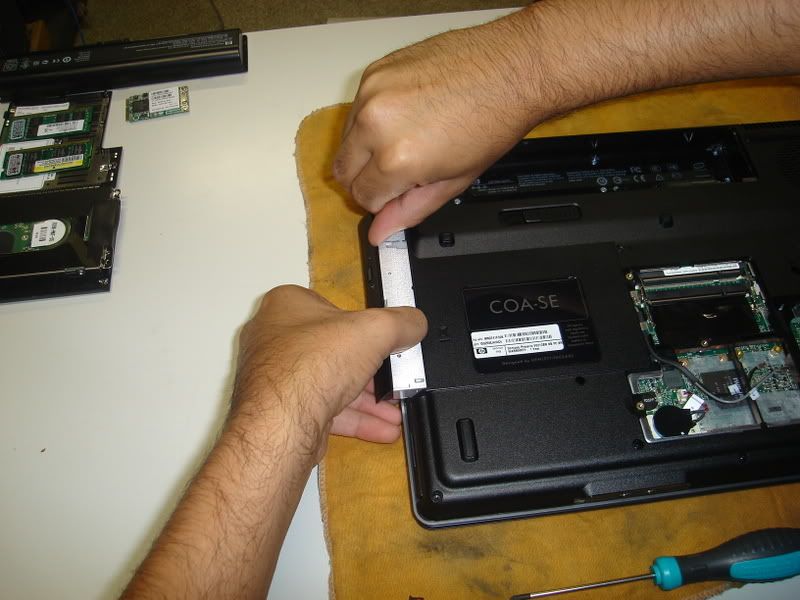

Depois basta puxar o drive. Enfie as unhas mesmo pra puxá-lo.


Continua...

Link para o comentário
Compartilhar em outros sites

Tampa aonde ficam os botões de ligar e controle de volume.

Essa tampa é bem chata de tirar. Cuidado para não quebrar nada.

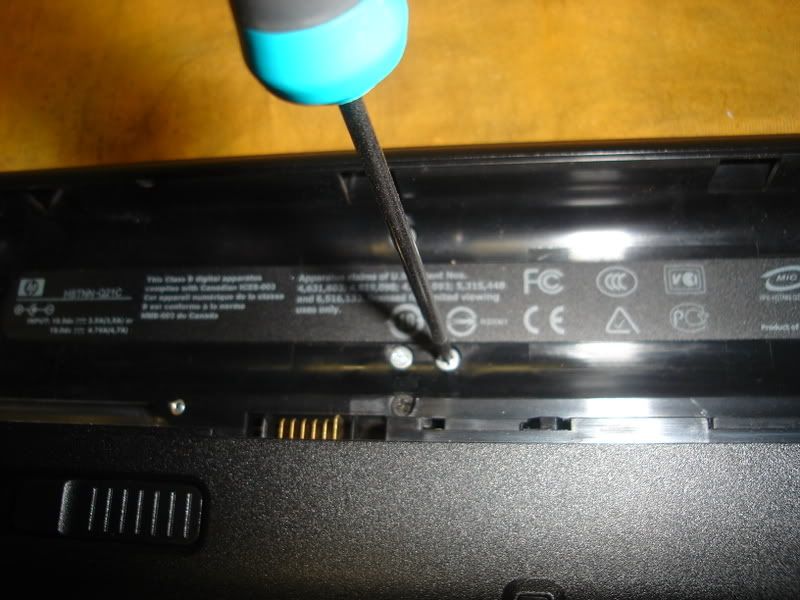

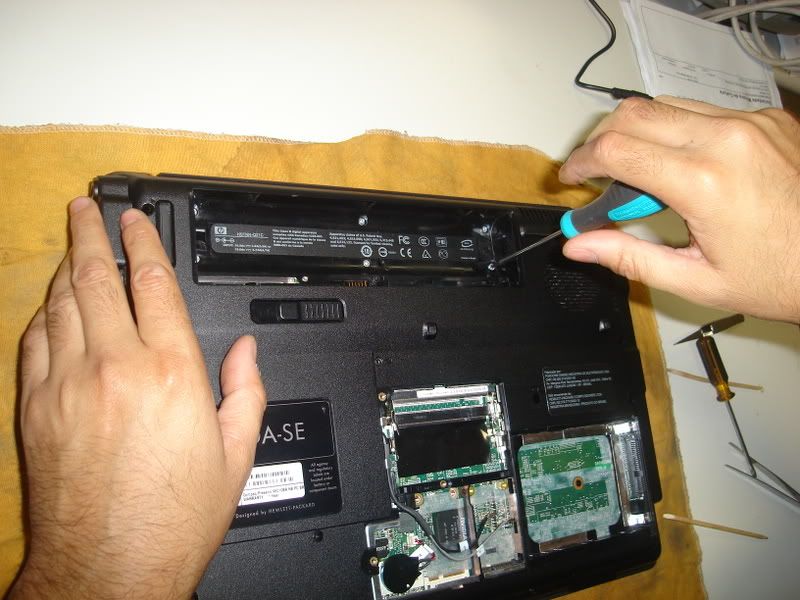

Basta virar o note e tirar os parafusos que ficam dentro do compartimento da bateria e dois que ficam na lateral do notebook:

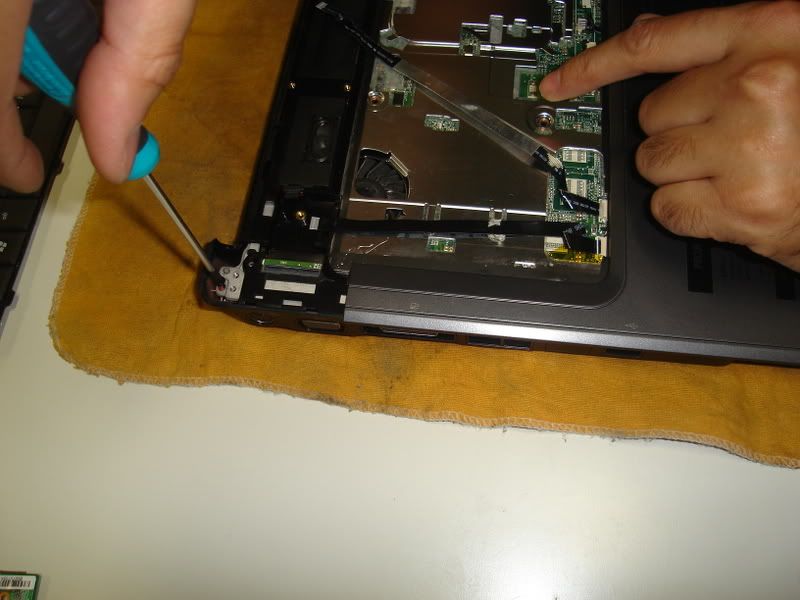

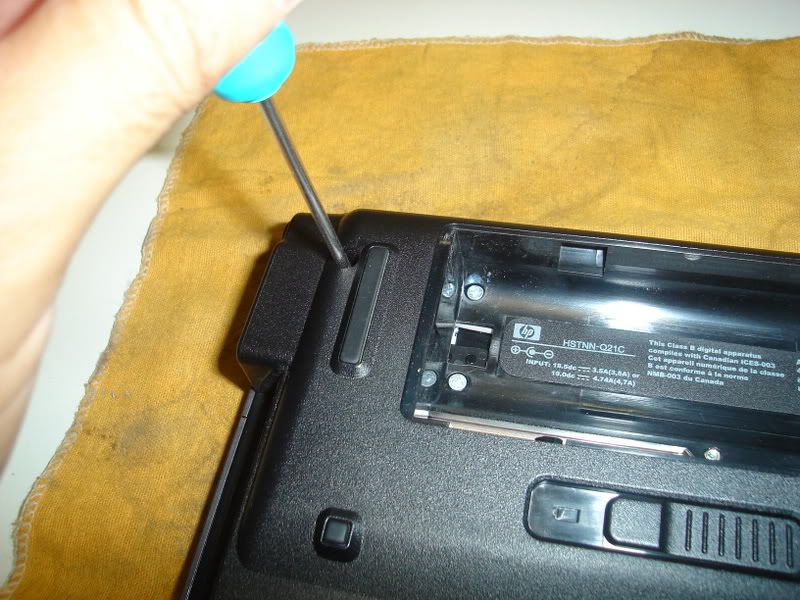

Tirando os parafusos da lateral:

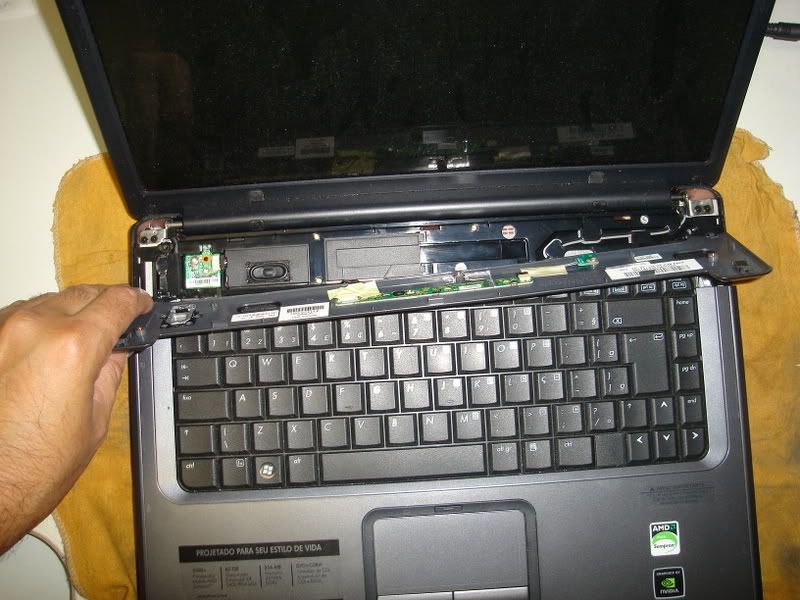

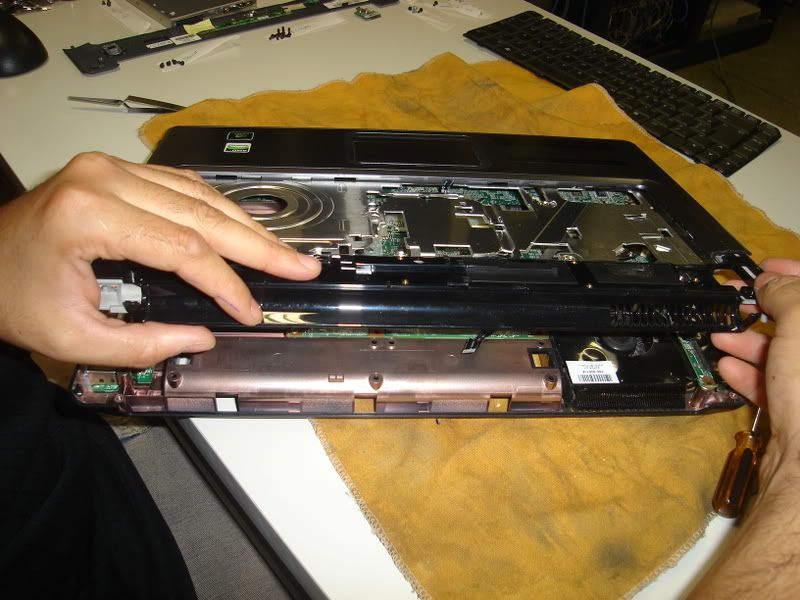

Retire a tampa com cuidado para não danificar nada, principalemente o cabo que é bem frágil:

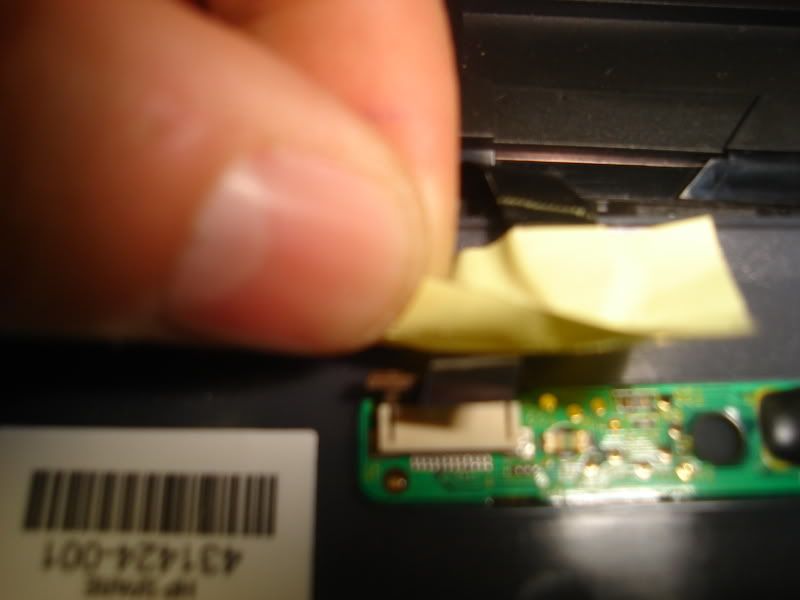

Com cuidado deve-se remover o cabo da tampa:


Removendo o teclado.

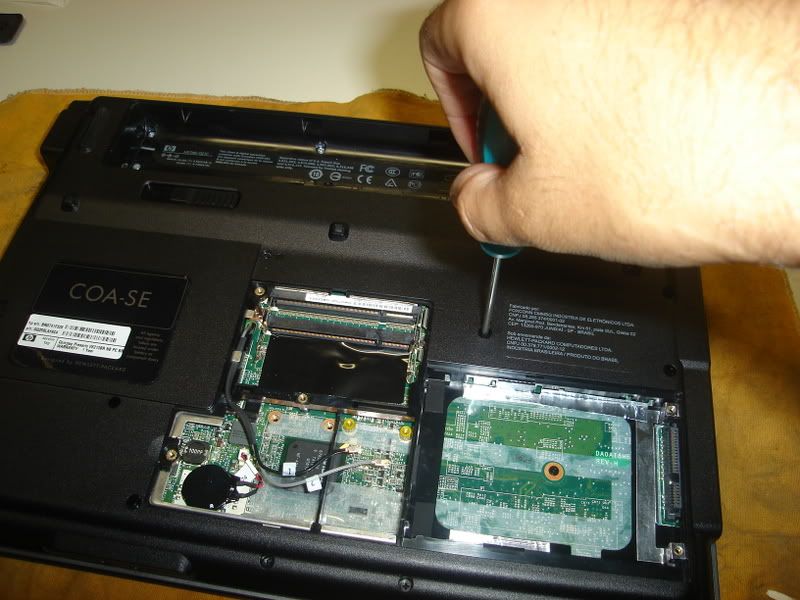

A parte mais difícil que eu achei pra desmontar o note, foi a remoção do teclado. Retire todos os parafusos que estão marcados com o desenho de um teclado no fundo do note.

Uma dica: O teclado deve sair facilmente, qualquer dificuldade em sua remoção é sinal que ainda ficou algum parafuso. Na dúvida, retire todos. Não force o teclado se estiver difícil de sair. Pode ser você tenha se esquecido de tirar algum parafuso.


Tirando mais alguns parafusos do teclado:


Finalmente retirando o teclado. Muito cuidado com o cabo, pois ele é muito curto e se parte com facilidade. Retire-o cuidadosamente:


Continua...

Link para o comentário
Compartilhar em outros sites

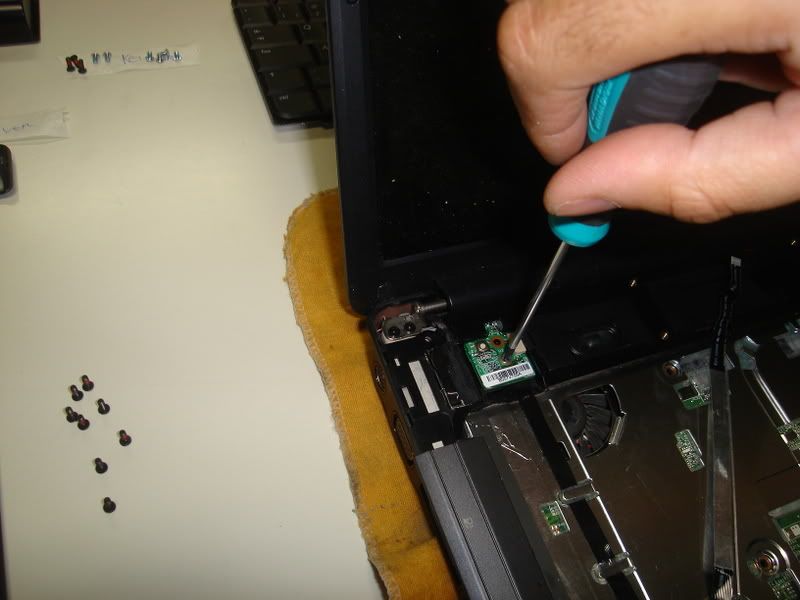

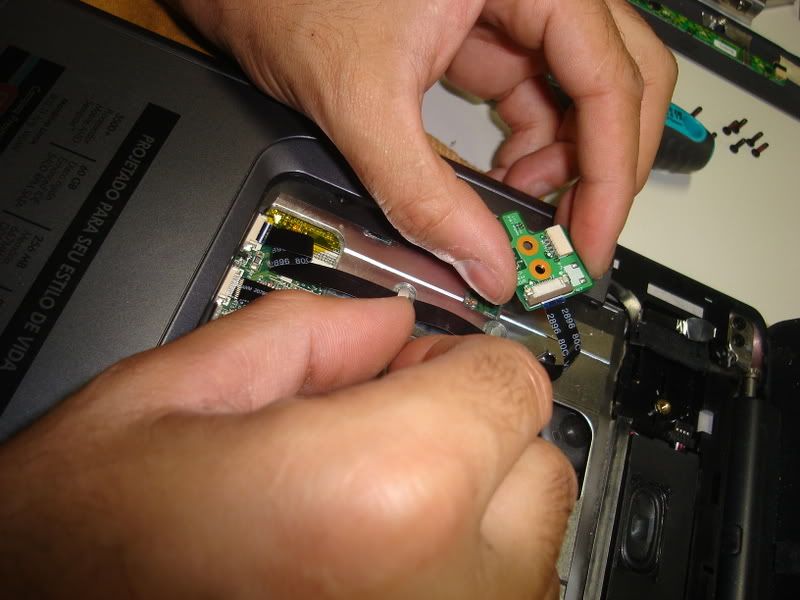

Removendo o botão de ligar. Esse é bem simples. :


Só tomar cuidado com os cabos, que sempre são delicados:


Retirando o outro cabo:


Retirando a tela.

Eu pensei que a tela seria difícil, mas foi uma das partes mais fáceis.

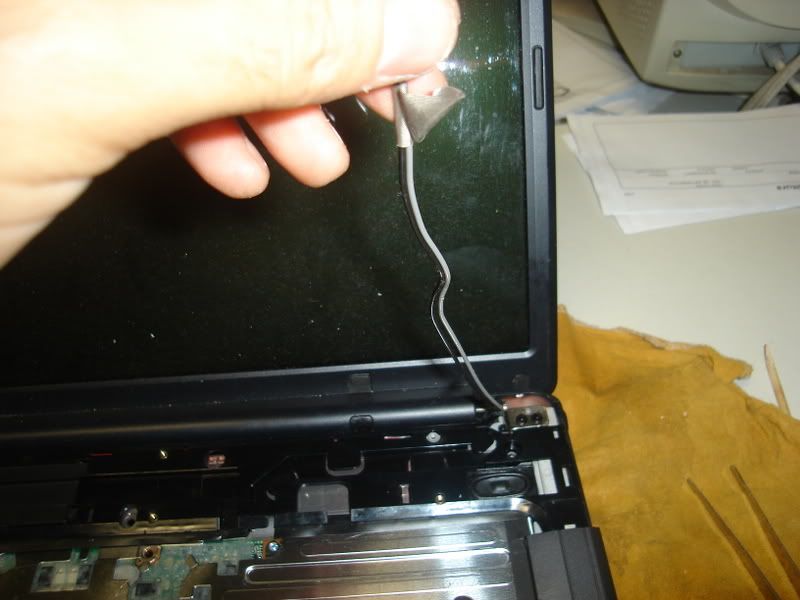

Basta soltar o cabo das antenas wireless e passar pelo pequeno buraco que tem.


Cabo da antena já tirado:

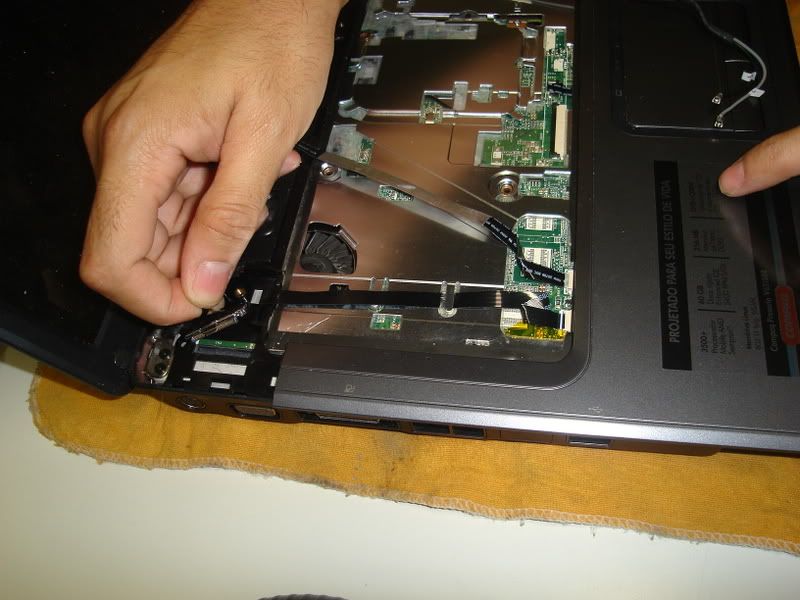

Primeiramente deve-se soltar o cabo do LCD:


Agora remove-se os quatro parafusos que prendem a tela:


Pronto. A tela já foi removida:


Continua...

Link para o comentário
Compartilhar em outros sites

Continuando com o tutorial. Eu estava sem tempo, por isso demorei a postar o resto. Mas tá aí.

Tirando a placa mãe:

Primeiro deve-se retirar o conector de energia e USB:


Deve-se soltar o cabo:


Agora retira-se os conectores de fone e microfone:

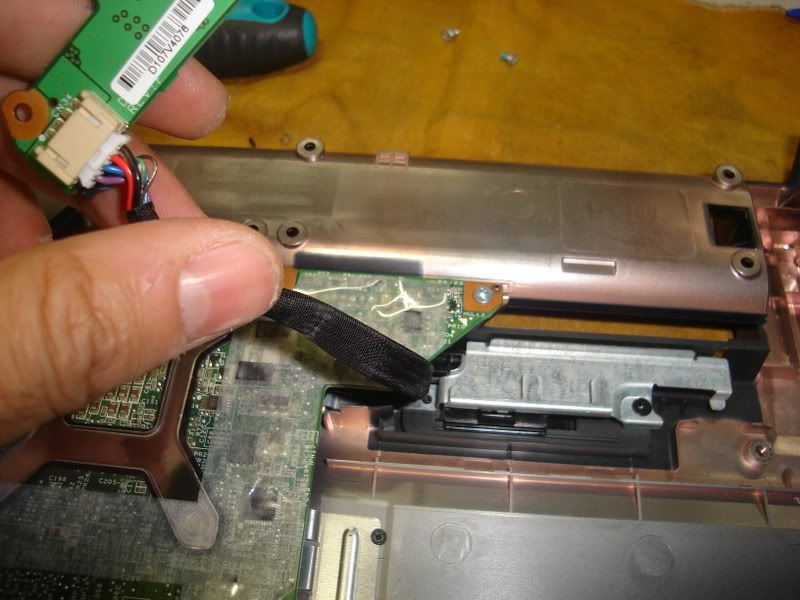

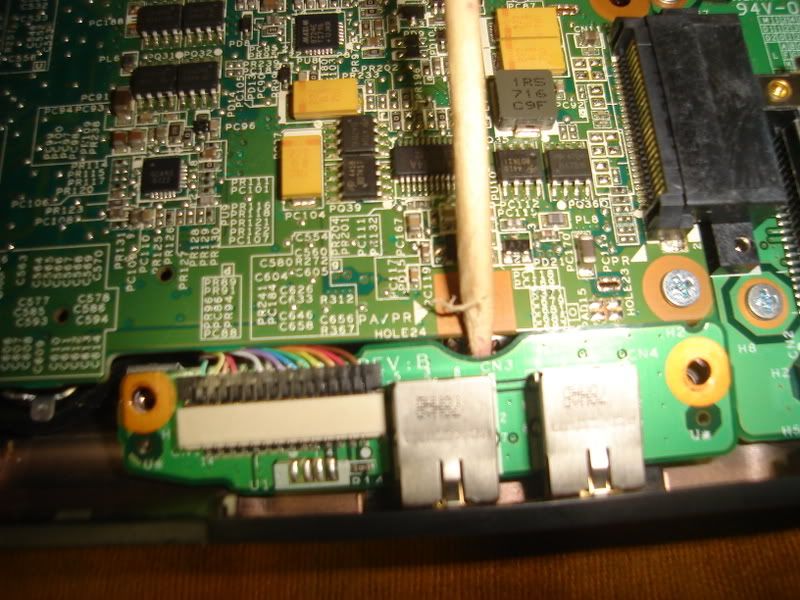

Basta levantar a plaquinha:

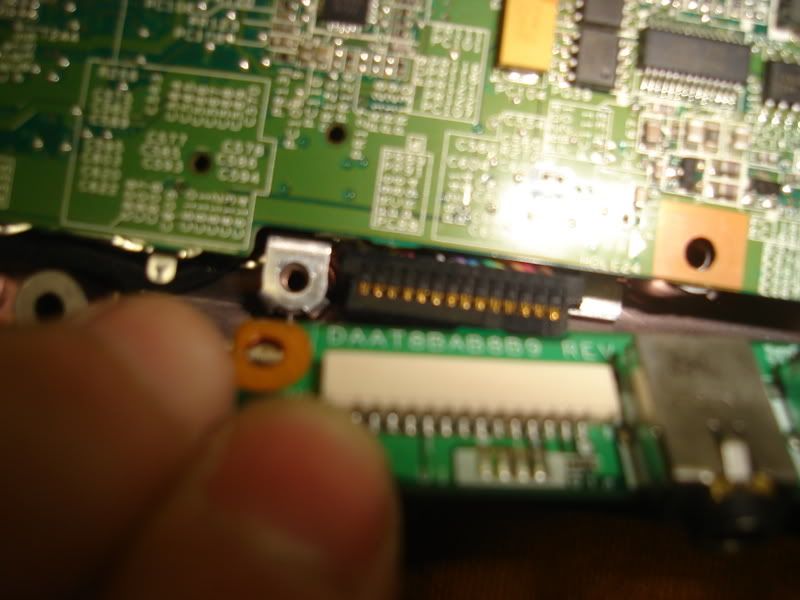

E soltar o cabo com bastante cuidado:

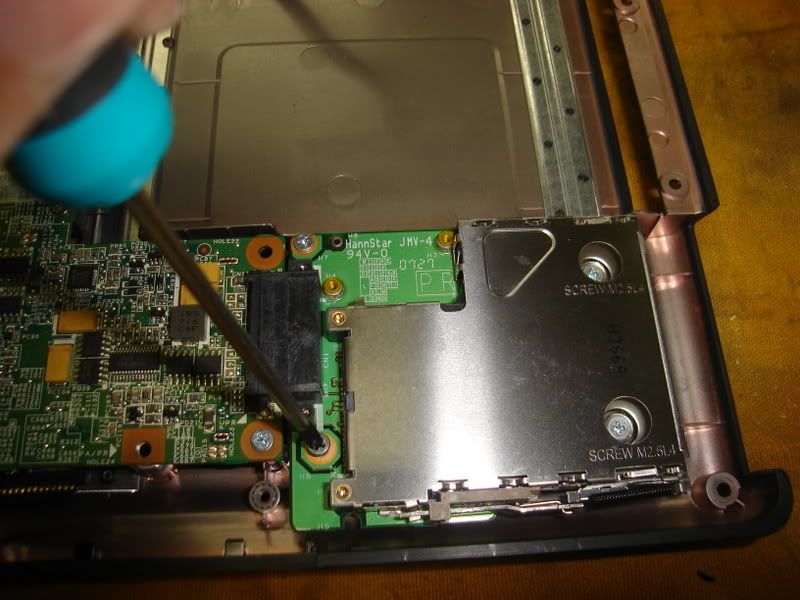

Antes de poder tirar a placa mãe, deve-se ainda retirar o slot express card. Ele é preso por quatro parafusos. Depois de tirar os parafusos, basta puxar o slot:

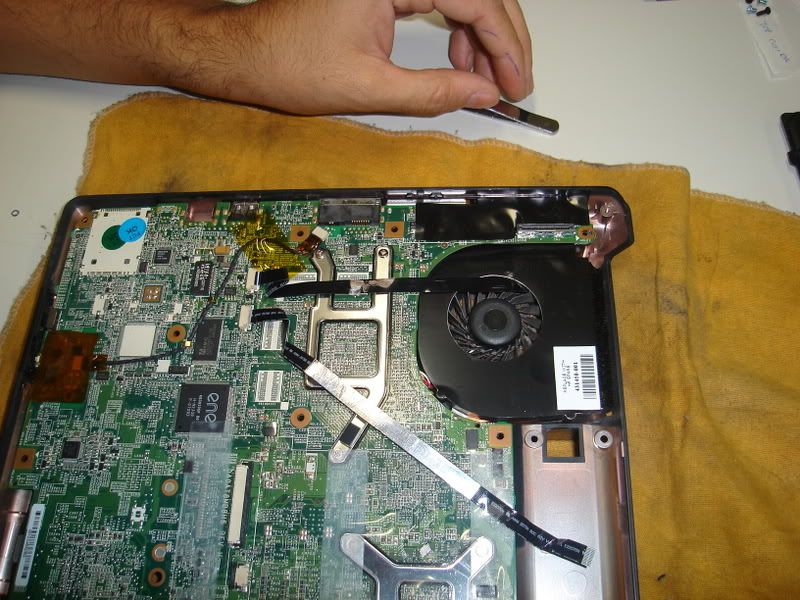

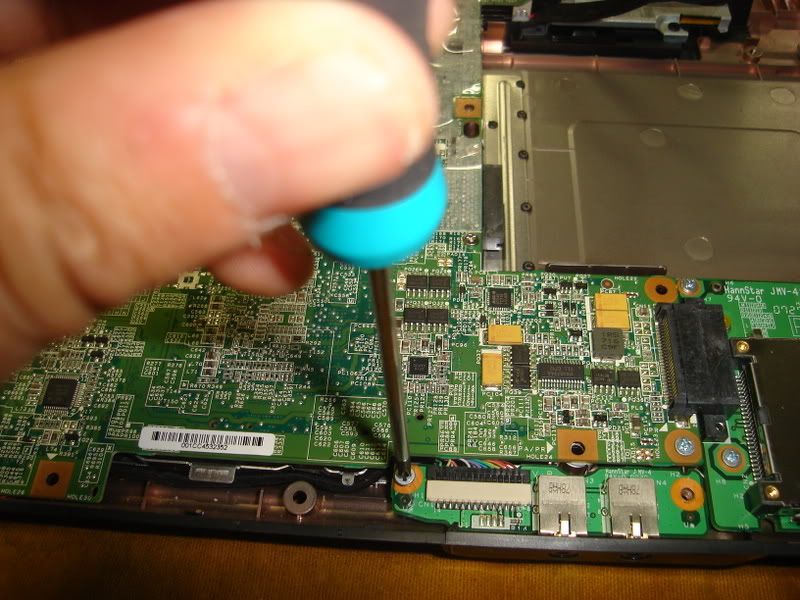

Por fim, vou tirar a placa mãe. Basta tirar os dois últimos parafusos que ainda a prendem:

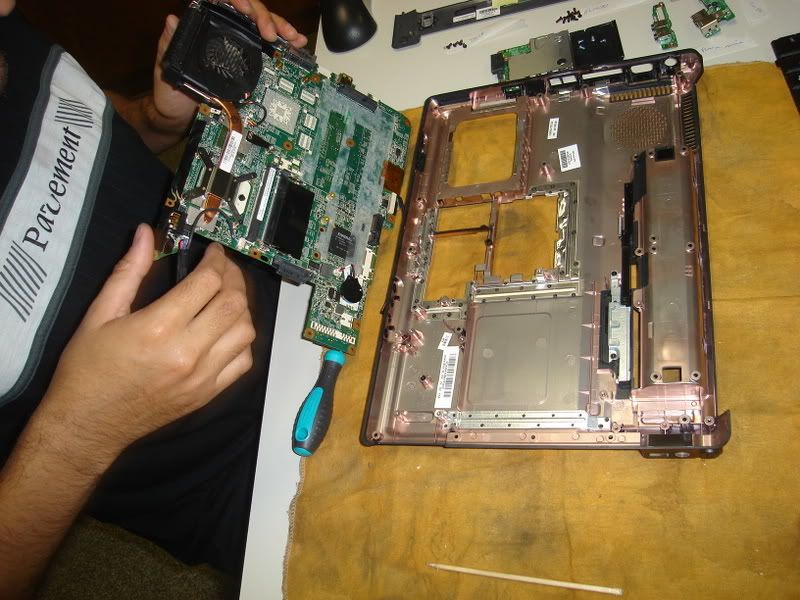

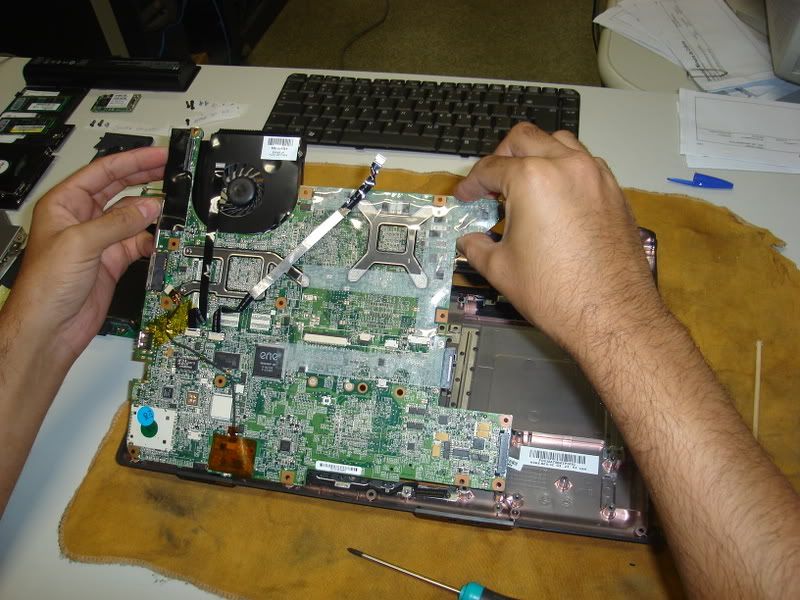

Retirando a placa mãe:


Tirei a placa:


Continua...

Link para o comentário
Compartilhar em outros sites

Continuando...

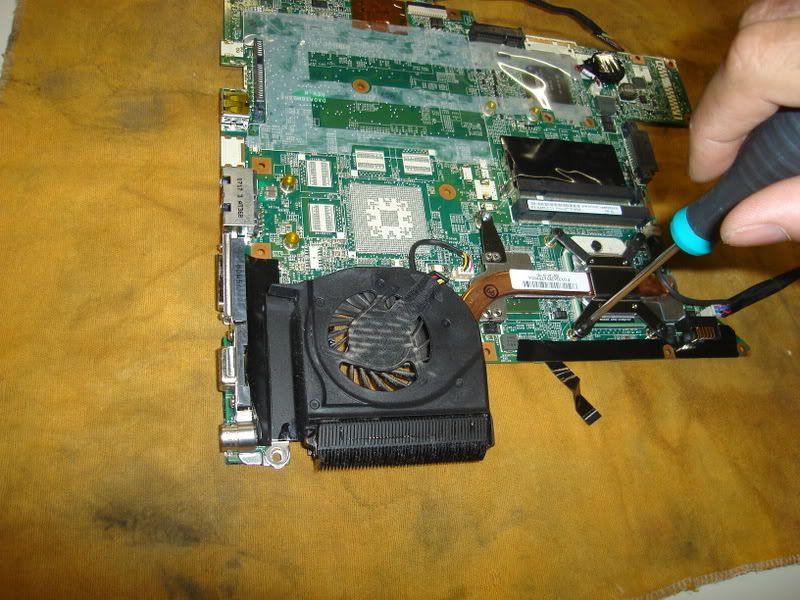

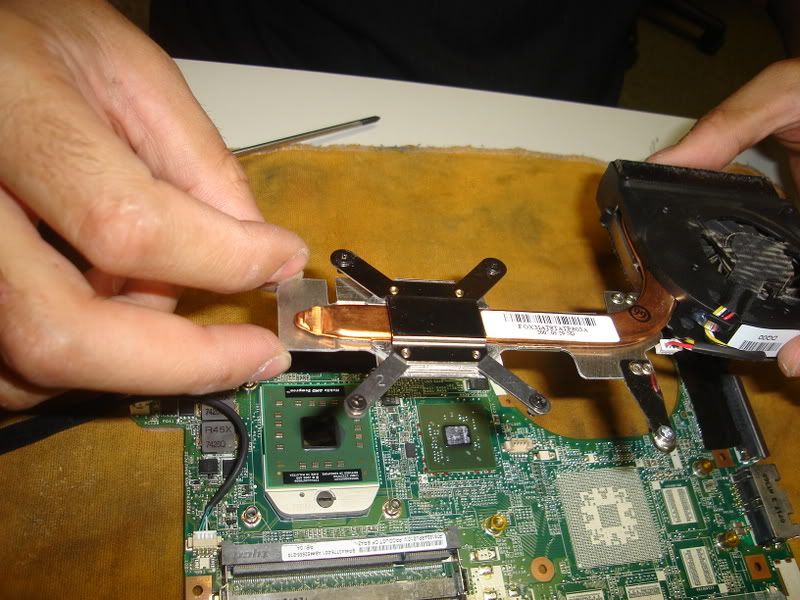

Ainda falta tirar o cooler pra poder trocar o processador. Sua retirada não tem segredo (principalmente, se você já chegou até aqui :) ) Basta retirar os parafusos:

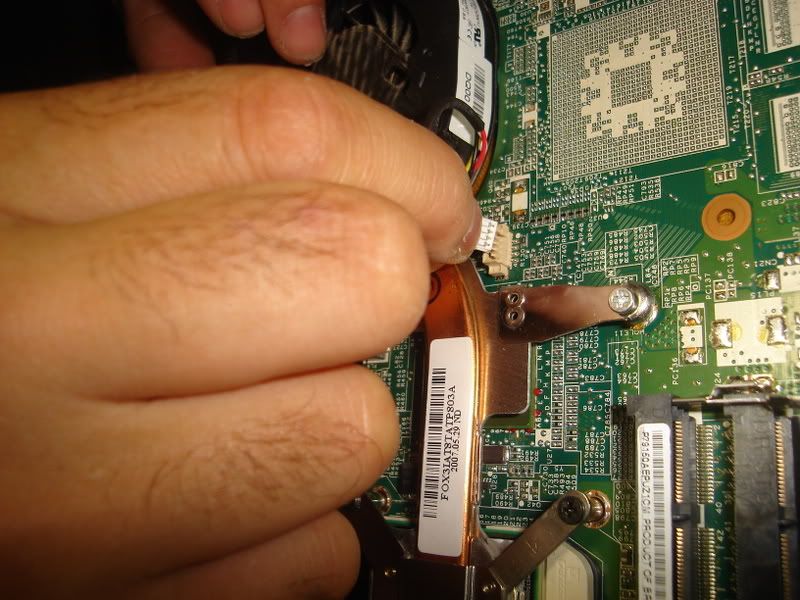

Não esquecer de soltar o cabo de eneregia do cooler:


Cooler retirado:

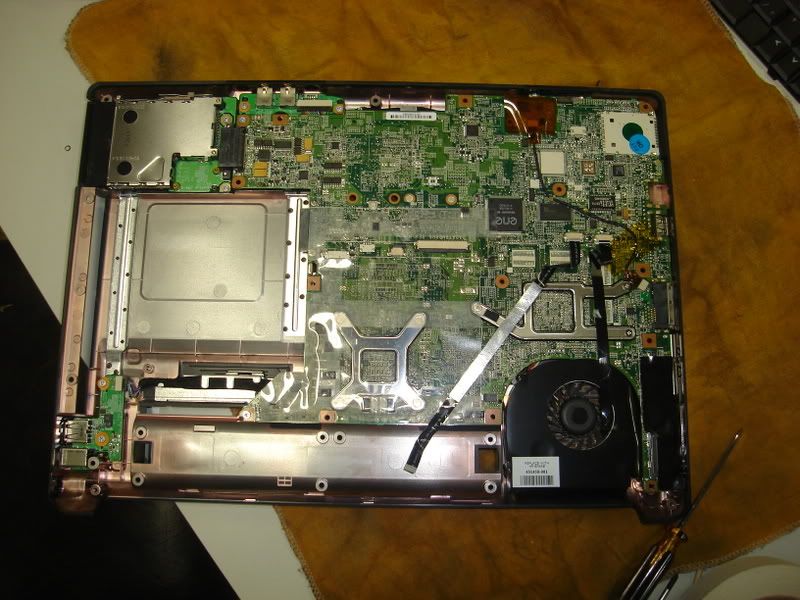

Olha a placa mãe do note "pelada":

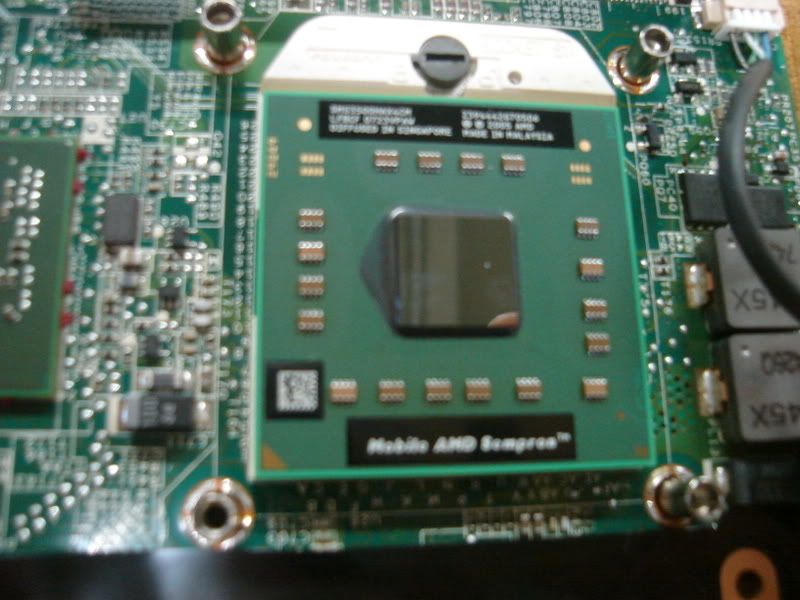

Olha o Sempronzim aí:


Continua...

Link para o comentário
Compartilhar em outros sites

Continuando...

Trocando o processador:

Tirar o processador não tem mistério.

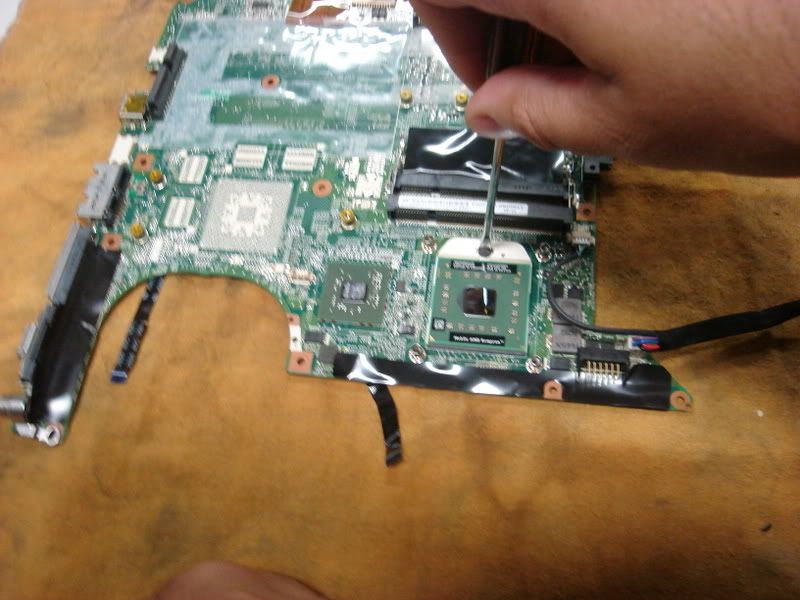

Basta usar uma chave de fenda pra destravá-lo do soquete:

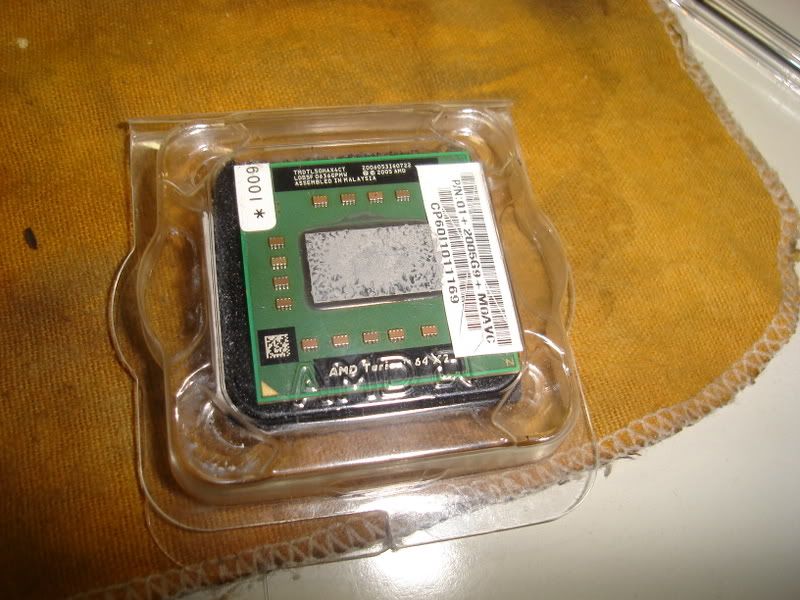

O Turion X2 que eu comprei no ML:


Os dois processadores lado a lado. Interessante é que a área do die do X2 é visualmente o dobro do outro:

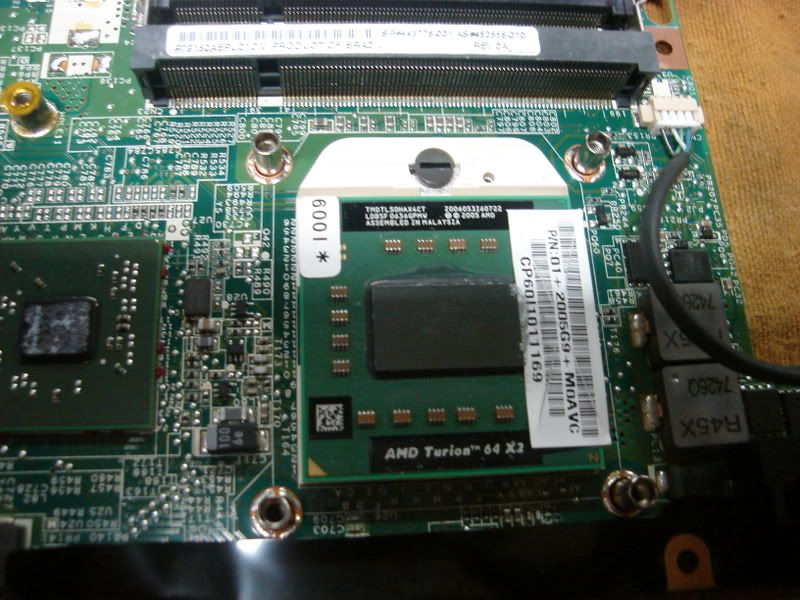

O Turion já instalado. Não esquecer de travá-lo novamente no soquete, usando uma chave de fenda:

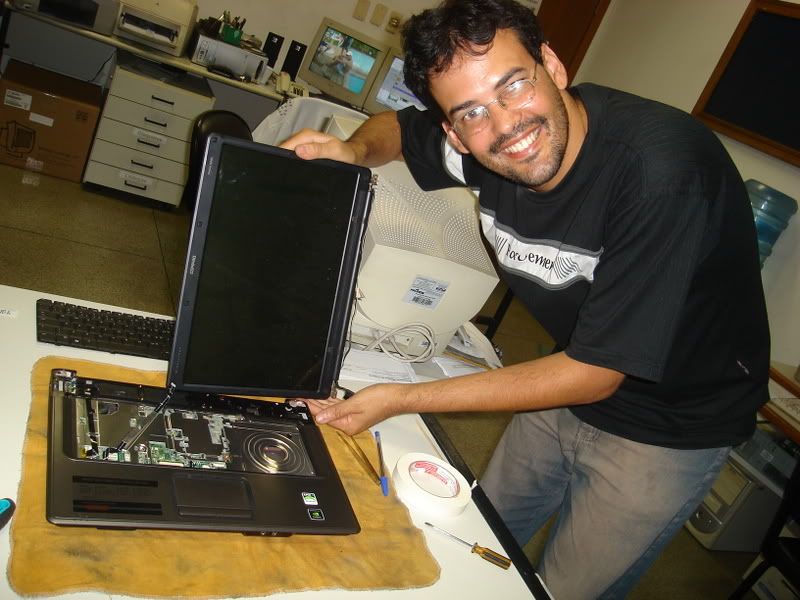

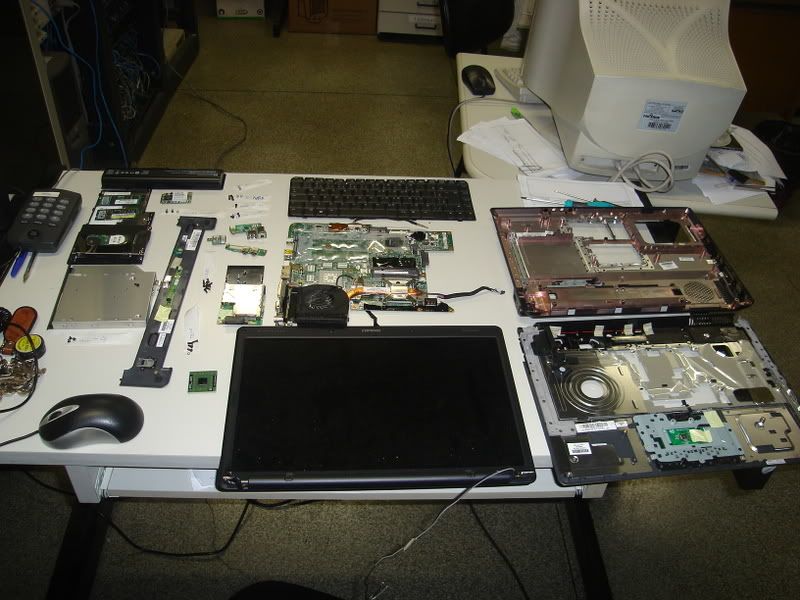

Essa última foto é só pra mostar o note todo desmontado:

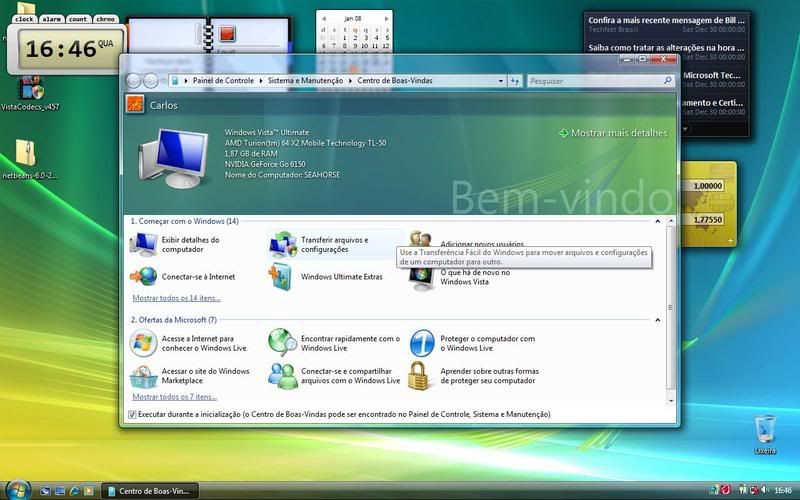

Por fim, a tela de boas vindas do Vista com o processador novo instalado:

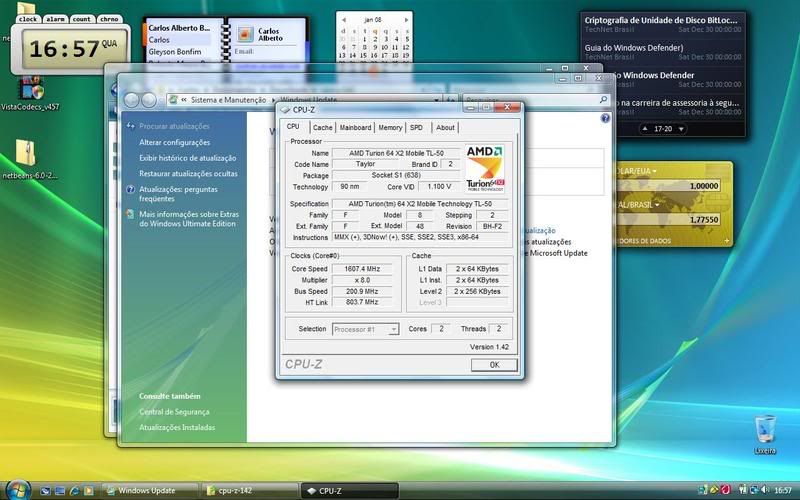

E de brinde, uma tela do cpu-z:


Aí pessoal. Espero que tenham gostado do meu passo a passo.

Não vou postar os passos pra montar o notebook novamente pois é só seguir os passo de trás pra frende. :)

Qualquer dúvida é só postar que terei prazer em responder.

Kbô.

Link para o comentário
Compartilhar em outros sites

  • Membro VIP

Pronto, já uni os 5 tópicos em um só... e não é que o fórum não tenha muita capacidade de inserção de fotos, o único limite existente é que são permitidas até 10 fotos em cada post; passou disso tem que postar outra mensagem, exatamente como ocorreu aqui.

Muito bom... deve ter dado uma trabalheira, mas ficou 10!

Link para o comentário
Compartilhar em outros sites

Pronto, já uni os 5 tópicos em um só... e não é que o fórum não tenha muita capacidade de inserção de fotos, o único limite existente é que são permitidas até 10 fotos em cada post; passou disso tem que postar outra mensagem, exatamente como ocorreu aqui.

Muito bom... deve ter dado uma trabalheira, mas ficou 10!

Depois de ler este desmonte...

Ainda bem que comprei um Mirax MS4200...

Precisei tirar somente 3 parafusos da tampa mais 2 do ventilador e mais 3 ou 4 do processador pra trocar o Celeron por um Core 2 Duo.

Nada de tirar tela, teclado, tirar a placa mãe,...

Hehehheheheheh. Foi trabalhoso mas divertido.

Link para o comentário
Compartilhar em outros sites

O Windows reconheceu de primeira? Ou precisou de alguma configuração? O note não apresentou nenhum tipo de erro?

Funcionou normalmente sem nenhuma configuração adicional.

Não, o note não apresentou nenhum erro. Eu tenho esse note há uns 3 meses e nunca travou nenhuma vez nem nunca deu telas azuis ou coisas do tipo. :)

Link para o comentário
Compartilhar em outros sites

Depois de ler este desmonte...

Ainda bem que comprei um Mirax MS4200...

Precisei tirar somente 3 parafusos da tampa mais 2 do ventilador e mais 3 ou 4 do processador pra trocar o Celeron por um Core 2 Duo.

Nada de tirar tela, teclado, tirar a placa mãe,...

A propósito, esse notebook está na minha mira....

é uma boa aquisição?

Link para o comentário
Compartilhar em outros sites

  • Membro VIP
A propósito, esse notebook está na minha mira....

é uma boa aquisição?

Até agora sem problemas...

Tanto no meu, como o da minha irmã, do meu tio, amigo,...

Tem mais informações sobre eles nos tópicos:

http://forum.clubedohardware.com.br/review-notebook-mirax/428405

http://forum.clubedohardware.com.br/review-mirax-ms4200/501783

E em outro forum:

http://www.forumpcs.com.br/viewtopic.php?t=192323&postdays=0&postorder=asc&start=0

Link para o comentário
Compartilhar em outros sites

Opa, gostei da sequência do desmonte. Além de trocar o processador aproveitou também para dissecar todo o hardware do note.

Como o Carvalhoso no meu note Acteon basta remover a tampa de baixo e o cooler para trocar para um Core Duo ou Pentium M rs mas um velho note MMX Toshiba que tenho tinha que fazer isso para chegar no processador: remover o disco, o teclado e a parte de cima com a tela.

Tem umas empresas que facilitam e outras que dificultam o acesso.

Link para o comentário
Compartilhar em outros sites

Estou pensando seriamente em fazer o upgrade e gostaria de saber se para soltar os cabos é necessario soltar alguma trava ou eles são simplesmente encaixados ?

Tenho experiencia em desmontar e montar as coisas, mas nunca fui tão alem. será que é garantido ? :D

Abraços

Todos os cabos tem uma pequena trava. Basta puxar a trava pra soltar o cabo.

Link para o comentário
Compartilhar em outros sites

  • 3 semanas depois...

Meus amigos....Solicito urgentes providencias do ICEFLY, no sentido de internar o DEDRAKS urgente. Eu estou aqui transpirando e com a sencação de ter descido por um corrimão de gilete, caindo em uma bacia cheia de mertiolate (quando ardia, oK). Po DEDRAKS, to com minha mao cheia de parafusos e placas, pois, ....olha .É brincadeira hem. Parabéns a voce e ao amigo de Belô, que tiveram coragem de fazer isso. Muito interessante o processo todo. quem gosta gosta. quem pode faz. abração. L.Carlos.
