Tudo sobre PICs - Postem aqui

gustavo 555 · 9 de agosto de 2009

Olá galera, criei este topico com o intuito de me ajudar e ajudar outras pessoas com o mesmo problema. Estou inciando em PICs e sei q tem muita gente que também está. E não vou fica criando um monte de topico pedindo ajuda.

Eu ainda não sei nada, só fiz um programa até hoje, foi um pisca led, gostaria muito de aprender varios outros programas como, por exemplo, fazer um led acender com uma tensão e conforme essa tensão muda outro led acende, mas não faço a minima ideia de como fazer isso e muitos outros programas, que por sinal já procurei muuuuuito na net mas infelizmente e não achei coisa alguma.

Então ai vai o meu pedido... Galera que é profissa em PIC ou em em outros microprocessadores postem ai programas (Linguagem C ou Assembly), pode ser qualquer programa desde um pisca led até programas super complicado q envolvam LCDs e tudo mais, pra nós que estamos começando termos uma ideia de como é.

E quem tiver alguma duvida posta também, porque pode ser q sua duvida esclareça a minha.

Vou dar minha contribuição, este foi o meu primeiro circuito:

#include <16F877A.h>
#use delay(clock=4000000)
#fuses NOPUT,NOPROTECT,NOBROWNOUT,XT

#define  LED   PIN_B1

main(){

   int   tempo=100;
   while (true){
      output_high(LED);
      delay_ms(tempo);
      output_low(LED);
      delay_ms(tempo);
   }
}

agradeço a todos que ajudarem.

abs.

Felipe Electronic · 9 de agosto de 2009

Vou postar aqui um projetinho bem legal, uma especie de disjuntor eletrônico com transformador de corrente, aqui o codigo fonte:

;Firmware de controle da placa sensor de corrente
;detecta sobrecarga e desativa o rele em caso positivo.
;autor: Felipe Neves


#INCLUDE <P12F675.INC>
 RADIX    DEC
__CONFIG _BODEN_ON & _CP_OFF & _WDT_OFF & _MCLRE_ON & _PWRTE_ON & _INTRC_OSC_NOCLKOUT
;==========================================================================
;VARIAVEIS

CBLOCK 0X20
C1
C2
ADCONV
W_TEMP
STAT_TEMP
FLAG
ENDC
;==========================================================================
;DEFINIÇOES DE I/O

#DEFINE  CAD  GPIO,0
#DEFINE  NORM GPIO,4
#DEFINE  OVER GPIO,5
#DEFINE  RELE GPIO,2
;==========================================================================
;DEFINIÇOES DE REGISTRADORES
#DEFINE  FLAGOK  FLAG,0
;==========================================================================

ORG  0X00
GOTO START

ORG   0X04
BTFSC PIR1,ADIF
GOTO  AD_ISR
GOTO  END_ISR

AD_ISR:
     MOVWF W_TEMP
     SWAPF W_TEMP,F ;SALVA CONTEXTO
     MOVF  STATUS,W
     MOVWF STAT_TEMP
     SWAPF STAT_TEMP,F
     BCF   PIR1,ADIF
     BCF   STATUS,C ;limpa o carry

	 MOVF  ADRESH,W ;pega o resultado da conversao AD
     SUBLW .98      ;compara valor, é maior que 5A?
     BTFSC STATUS,C
     GOTO  END_ISR  ;nao, rede normal sai da int
     BCF   RELE     ;sim, sobrecarga!
     BSF   OVER     ;acende led de sobrecarga
     BCF   NORM     ;e desliga tudo!
     GOTO  $        ;so retorna manualmente

END_ISR:
     SWAPF STAT_TEMP,W ;recupera contextos
     MOVWF STATUS
     SWAPF W_TEMP,W
     BSF   ADCON0,GO   ;faz uma nova conversao
     BSF   FLAGOK
     RETFIE            ;retorna
;=========================================================================
START:
      NOP
      BANKSEL GPIO
      CLRF    GPIO
      BANKSEL CMCON
      MOVLW   07H
      MOVWF   CMCON
      BANKSEL ANSEL
      MOVLW   021H
      MOVWF   ANSEL
      BANKSEL TRISIO
      MOVLW   01H
      MOVWF   TRISIO
      BANKSEL ADCON0
      CLRF    ADCON0
      BSF     ADCON0,ADON
      BANKSEL OPTION_REG
      CLRF    OPTION_REG
      BANKSEL INTCON
      MOVLW   040H
      MOVWF   INTCON
	  BANKSEL PIE1
      BSF     PIE1,ADIE
      BANKSEL INTCON
      BSF     INTCON,GIE
      BCF     STATUS,RP0

LOOP:
      BSF     ADCON0,GO ;Inicia a conversao ao ligar o equipamento
      BSF     OVER      ;liga led de sobrecarga ate o termino da conversao
      BCF     RELE      ;e mantem Rele desativado
      BTFSS   FLAGOK    ;rede ok?
      GOTO    $-1       ;converte de novo
      BSF     RELE      ;sim, então liga rele
      BCF     OVER
      BSF     NORM      ;liga led de rede normal
      GOTO    $      ;AGUARDA A INTERRUPÇAO

END
;=========================================================================================================================================================================

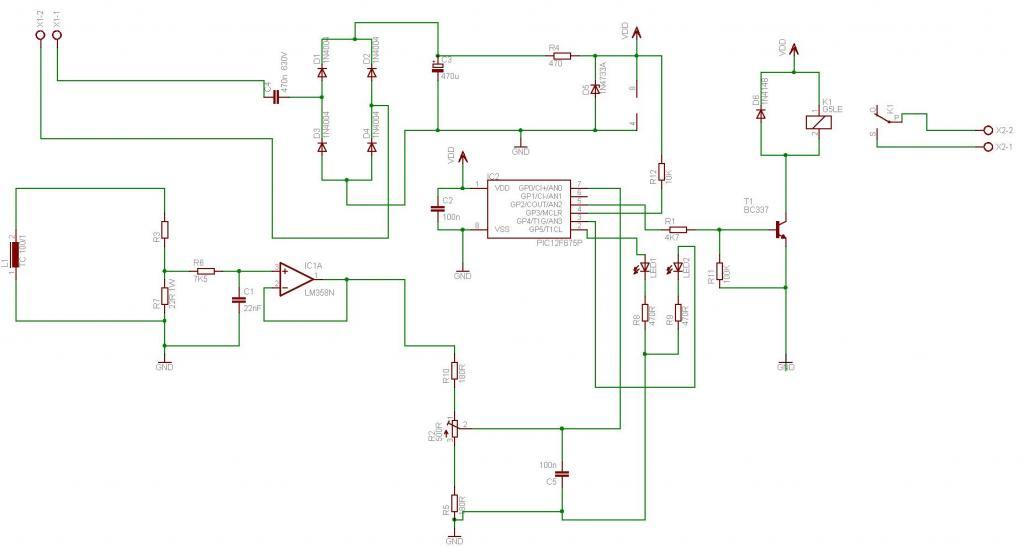

esquema abaixo

abs.

gustavo 555 · 9 de agosto de 2009

eai felipe, cara deixa eu ver se entendi... esse esquema detecta sobre carga.

mas como assim em caso positivo desativa rele?

Galéra, alguem posta mais algum esquema ai.

valeu.

abs.

Felipe Electronic · 9 de agosto de 2009

funciona assim, ao ligar o circuito ele fecha o contato, alimentando sua rede e o circuito, e fica constante mente monitorando a corrente consumida, em caso de sobrecarga , ele desativa o circuito, e so pode ser religado interrompendo sua alimentação e religando o circuito!

a vantagen, é que ele pode detectar e interromper curtos muito mais rápido que um disjuntor comum!

é muito utili em bancadas, na verdade fiz ele, pra poder fazer experiencias que envolvam a rede eletrica com mais segurança!

EDIT: esse circuito foi montado e testado em todas as condiçoes, incluindo quando as duas fases são postas em curto, e apresentou o funcionamento esperado!

abs.

Angelo Eletronic · 10 de agosto de 2009

Vou postar um simples de fácil entendimento, detector três niveis de agua com PIC12f629 (8 pinos). para uso em picinas,na pia para indicar transbordamento,pode até em vez de led colocar relês, para desligar automaticamente bombas de agua(por exemplo você põe uma piscina pra enche para seus filhos,com uma bomba de agua que liga no 110,quando enche até um certo nivel elá automaticamente para de enche) com muito pequenas modificações.

PIN_A0 //led 1

PIN_A1 // led2

PIN_A2 // led 3

PIN_A3 // detector 1

PIN_A4 // detector 2

PIN_A5 // detector 3


#include <12F629.h>

#FUSES NOWDT                    //No Watch Dog Timer
#FUSES INTRC_IO                    //Internal RC Osc
#FUSES NOPUT                    //No Power Up Timer
#FUSES NOPROTECT                //Code not protected from reading
#FUSES NOMCLR                   //Master Clear pin used for I/O

#use delay(clock=4000000)
#use rs232(baud=9600,parity=N,xmit=PIN_A3,rcv=PIN_A2,bits=8)

void main()
{
 while(1){
 if(input(pin_a3)==1) // parte nivel 1
 {
  output_high(pin_a0);
 }
 else{
 output_low(pin_a0);
 }


 if(input(pin_a4)==1)// parte nivel 2
 {
  output_high(pin_a1);
 }
 else{
 output_low(pin_a1);
 }

 if(input(pin_a5)==1)// parte nivel 3
 {
  output_high(pin_a2);
 }
 else{
 output_low(pin_a2);
 }
 }

}

falou, fação um circuitinho de proteção ao pic para não danifica-lo.

PS:> gostei da iniciativa do topico.

desculpe por postar respostas erradas nos topicos.

Felipe Electronic · 10 de agosto de 2009

Mais uma contribuição, espero que ajude

código exemplo de uso da interface SPI do PIC, muito util para interfacear com varios circuitos integrados suportados pelo protocolo, no exemplo abaixo temos um conversor D/A de 12bits, onde o AD do PIC converte um sinal pra digital e o MCP4921 faz o contrario transformando ele em analógico de novo, a linearidade foi testada e ficou muito boa

aqui o codigo:




;etapa teste de conversor D/A
;Autor: Felipe Neves
;Captura uma amplitude do A/D e poe na saida


LIST P = PIC16F877A
#INCLUDE "P16F877A.INC"
RADIX DEC

__CONFIG _CP_OFF & _CPD_OFF & _DEBUG_ON & _LVP_OFF & _WRT_OFF & _BODEN_OFF & _PWRTE_ON & _WDT_OFF & _HS_OSC


;VARIAVEIS

CBLOCK 0X20
C1
C2
C3
C4       ;CONTADORES DE DELAY
ADRESUL  ;ARMAZENA CONVERSÃO A/D
BUFFER   ;BUFFER DA SPI
ENDC
;CONSTANTES:

SPISETUP1 EQU  20H
SPISTATUS EQU  B'11000000'
ADSET0    EQU  80H
ADSET1    EQU  B'00001110'
BYTECTR   EQU  B'00110000' ; BYTE DE COMANDO DO MCP4921


;DEFINIÇÃO DE I/O
#DEFINE  BANK1 BSF STATUS,RP0
#DEFINE  CAD  PORTA,0
#DEFINE  SCK  PORTC,3
#DEFINE  SDO  PORTC,5
#DEFINE  CS   PORTD,3
#DEFINE  LDAC PORTD,1


ORG  0X0000
NOP
GOTO SETUP



SETUP:  BCF     STATUS,RP0
        CLRF    SSPBUF
      	CLRF	PORTA			; GARANTE TODAS AS SAÍDAS EM ZERO
		CLRF	PORTB
		CLRF	PORTC
		CLRF	PORTD
		CLRF	PORTE
		BANK1				; SELECIONA BANCO 1 DA RAM
		MOVLW	0FFH
		MOVWF	TRISA			; CONFIGURA I/O DO PORTA
		MOVLW	0FFH
		MOVWF	TRISB			; CONFIGURA I/O DO PORTB
		MOVLW	10H
		MOVWF	TRISC			; CONFIGURA I/O DO PORTC
		MOVLW	00H
		MOVWF	TRISD			; CONFIGURA I/O DO PORTD
		MOVLW	00H
		MOVWF	TRISE			; CONFIGURA I/O DO PORTE
		MOVLW	B'11011111'
		MOVWF	OPTION_REG		; CONFIGURA OPTIONS
					; PULL-UPs DESABILITADOS
					; INTER. NA BORDA DE SUBIDA DO RB0
					; TIMER0 INCREM. PELO CICLO DE MÁQUINA
					; WDT   - 1:128
					; TIMER - 1:1
		MOVLW	 00H
		MOVWF	 INTCON			; CONFIGURA INTERRUPÇÕES
					; DESABILITADA TODAS AS INTERRUPÇÕES
        BANKSEL  ADCON1
        MOVLW    ADSET1
        MOVWF    ADCON1 ;HABILITA IO ANALOGICO EM RA0
        BANKSEL  SSPCON
        MOVLW    SPISETUP1
        MOVWF    SSPCON ;MODO SPI, COM CLOCK FOSC/4 HABILITADO COM CLOCK padrão EM NIVEL '1'
        BANKSEL  SSPSTAT
        MOVLW    SPISTATUS
        MOVWF    SSPSTAT
        BANKSEL  ADCON0
        MOVLW    ADSET0
        MOVWF    ADCON0 ;HABILITA CONVERSOR A/D COM CLOCK FOSC/32 + LEITUTA AN0
        BCF      STATUS,RP0
        CLRF     ADRESUL
        CLRF     BUFFER
        GOTO     LOOP

LOOP:
      BSF   CS    ;INITIATES WITH MCP LOCKED
      BSF   LDAC  ;D/A CONVERSION LOCKED TOO
      BSF   ADCON0,ADON ; TURN ON A/D CONVERTER
LOOP2:
      BSF   ADCON0,GO  ;STARTS THE CONVERSION
      BTFSC ADCON0,GO   ;A/D VALUE CONVERTED?
      GOTO  $ - 1      ;NO? WAIT THE END OF CONVERSION
      MOVF  ADRESH,W
  ;    MOVWF PORTD
      MOVWF ADRESUL    ;YEP, NOW PUT THE VALUE ON MY REGISTER
      CALL  SPIWRITE

      GOTO  LOOP2      ;ALWAYS REDO THIS LOOP

SPIWRITE:
      BCF     CS     ;UNLOCK MCP
      NOP               ;load and mask CONTROL BYTE ON SSPBUF
      SWAPF   ADRESUL,W
      ANDLW   B'00001111'
      IORLW   BYTECTR
      MOVWF   SSPBUF
      BANKSEL PIR1
      BTFSS   PIR1,SSPIF ;TRANSMISSION ENDED?
      GOTO    $ - 1      ;NO, WAIT
      BCF     PIR1,SSPIF
      BANKSEL SSPBUF
      MOVF   ADRESUL,W
      ANDLW   B'11110000' ;LOAD A/D CONVERSION TO SSPBUF
      MOVWF   SSPBUF
      BANKSEL PIR1
      BTFSS   PIR1,SSPIF
      GOTO    $ - 1
      BCF     PIR1,SSPIF
      BCF     STATUS,RP0 ;RETURNS TO BANK0
      BCF     LDAC       ;CONVERT THE SIGNAL TO ANALOG AGAIN
      BSF     CS         ;LOCK MCP
      BSF     LDAC
      RETURN

END

datasheet do conversor D/A:

http://www.alldatasheet.com/view.jsp?Searchword=MCP4921

EDIT: alguns comentarios eu acabei pondo em inglês, pois nem imaginava que iria postar esse codigo, duvidas perguntem!

abs.

gustavo 555 · 11 de agosto de 2009

Ai galera, achei um tutorial sobre programação de PICs em linguagem C, me pareceu muito bom, ja aprendi muitas coisas com ele.

olha o link:

http://usuarios.upf.br/~fpassold/PIC/C_PIC.PDF

Felipe você usa assembly não é?

Valeu.

Abs.

ah... ia me esquecendo.

Como eu faço pra quando houver uma variação na tensão ele indicar, por exemplo, quando esta menor q 5V ele acende um led, quando esta com 5V outro.

Felipe Electronic · 11 de agosto de 2009

Qual linguagem?

abs.

gustavo 555 · 11 de agosto de 2009

Felipe sobre o programa que pedi temque ser em Linguagem C

Felipe Electronic · 12 de agosto de 2009

Felipe você usa assembly não é?

Opto por ser um programador 'hibrido' , por isso uso as duas, o que varia de acordo com o projeto, para interfaces graficas com certeza C, mas para aplicações que envolvem velocidade de processamento e controle total do MCU uso assembly, como a maioria dos projetos que desenvolvo são com processamento de sinais, uso mais a segunda opção, o ASM.

Quanto ao teu detector de nivel, voce viu o codigo do amigo angelox? se voce usar a criatividade e modifica lo poderá ter isso que queres!

Qualquer duvidas perguntem, logo logo postarei novos codigos!

abs.

gustavo 555 · 12 de agosto de 2009

ae galera ninguem sabe um programa desse tipo, não precisa ser o programa enteiro, só uma explicação que me ensine, o programa eu elaboro qui.

Ah... postem mais programas ai galera.

Agradeço a todos que ajudaram ou que vão ajuda.

Abs.

Felipe Electronic · 12 de agosto de 2009

Vou te mostrar o caminho para isso, o melhor metodo é o que faz o uso do comparador interno do PIC:

supondo que voce esteja usando o 628A, ficaria assim:

no pino não inversor voce liga seu potenciometro pra variar a tensão, na não inversora voce liga uma rede resistiva de modo que a tensão entre o segundo resistor e o terra seja de 5V ( se a alimentação do circuito for 5V então ligue esse pino direto na alimentação)

no mesmo PIC ligue uma saida num LED e a outra em outro LED.

e como ja disse o codigo do amigo angelox serve e muito bem, basta voce modificar ele!

abs.

gustavo 555 · 12 de agosto de 2009

"ae galera ninguem sabe um programa desse tipo, não precisa ser o programa enteiro, só uma explicação que me ensine, o programa eu elaboro qui".

Felipe desculpe por essa mensagem é que quando respondi ainda não tinha aparecido a sua mensagem (acredito q deve ter sido um erro no CDH)

Olha o meu programa, acredito que errei na definição da tensão que deve entrar no PIC e o pino que defini o Vcc porque ainda não sei muito sobre isso de pino de entrada e saida (tenho que ler mais os datasheets).

#include <16F628A.h>
#use delay(clock=4000000)
#fuses NOPUT,NOPROTECT,NOBROWNOUT,XT

//Entrada
#define  VCC   PIN_A0

//Saida
#define  LED1  PIN_A1
#define  LED2  PIN_A2

void main (){

   while (1){
      if (input(VCC==5)){    //tensão igual 5V, executa a seguinte função
      output_high(LED1);
      }
      else {
      output_low(LED1);
      }

      if (input(VCC<5)){     //tensão menor que 5V, executa a seguinte
      output_high(LED2);
      }
      else {
      output_low(LED2);
      }
   }
}

por favor corrigam o que estiver errado e não me "esculachem" pelos meus erros pois ainda sou iniciante.

Valeu!!

Abs a todos.

demondoido · 12 de agosto de 2009

Pessoal já que é tudo sobre PIC, pro pessoal que quer usar C, uma boa antes de começar a se especializar na área de PIC é ler essa apostila: http://piano.dsi.uminho.pt/disciplinas/PLP/lingc/c_tutorial/ApostilaC_UFMG.pdf

Boa sorte a todos.

gustavo 555 · 12 de agosto de 2009

poxa galera ninguem sabe o que eu fiz de errado.

Certo não esta, porque já testei ele e não pego.

Me ajudem por favor!!!!

Abs.

Felipe Electronic · 13 de agosto de 2009

Poxa realmente tem coisa errada....

vamos la, primeiro começemos pelos fuses:

#fuses NOPUT,NOPROTECT,NOBROWNOUT,XT

Se voce esta usando um 628A com o oscilador interno de 4MHz então deve colocar INTRC_IO, caso contrario não roda...

if (input(VCC==5)){ //tensão igual 5V, executa a seguinte função

ta errado, primeiro o 628A não possui conversor A/D ele so le niveis logicos, tipo '0' e '1' se voce colocar 5 ele simplesmente ira ignorar a instrução....

de uma lida no datasheet do PIC e veja o modulo comparador de tensão, e veja como ele pode ser configurado no CCS, abra o arquivo 16f628A.h para ver as opções de comparador!

abs.

gustavo 555 · 13 de agosto de 2009

Obrigado mais uma vez felipe vou dar uma olhada no datasheet e nos arquivos dos PIC pra achar algum que tenha conversor A/D mas quanto a intentificação da voltagemesta certa não é ? Se eu fizer esse programa em um PIC que tenha conversor, quando estiver com 5V a função desejada sera executada? E quando estivesse menor que 5V eletambém executaria?

Obrigado.

Abs.

Felipe Electronic · 13 de agosto de 2009

a resposta : Não

agora vamos ao porque, o conversor analogico / digital do PIC é de 8bits (modelos mais novos trabalham com 10 bits) ou seja, quando voce mandar ele ler a tensão ele vai te re tornar um valor de 0 a 255 ( 0 a 1023 para 10 bits) de acordo com a tensão lida, depois disso voce deve pegar esse valor e fazer uma regra de 3 para converter par um rage de 0 a 5 volts e depois fazer os if / else com os 5 volts. Caso contrario não vai rodar, um dos leds vai ficar sempre aceso e o outro nunca vai ligar!

abs.

gustavo 555 · 13 de agosto de 2009

putz cara, vou dar mais uma estudada antes de começar esse programa.

Valeu as dicas.

Acho que estou começando a entender. Achei um PIC que tem comversor A/D e se não me engano o oscilador e externo.

Tentei fazer um codigo mas não deu certo:

#include <16F676.h>
#use delay(clock=4000000)
#fuses NOPUT,NOPROTECT,NOBROWNOUT,XT

//Entrada
#define  VCC   PIN_A0

//Saida
#define  LED1  PIN_C1
#define  LED2  PIN_C2

void main (){

   while (1){
      if (input(VCC==0b1111111111)){
      output_high(LED1);
      }
      else {
      output_low(LED1);
      }

      if (input(VCC<0b11111111111)){
      output_high(LED2);
      }
      else {
      output_low(LED2);
      }
   }
}

não acendeu nada, eu não ponhei INTRC_IO, porque não tem oscilador interno (me corrigam se estiver errado).

Quanto ao codigo binario é ali mesmo que se ponha? O codigo binario pelo menos esta certo?

Pesquisei sobre conversor A/D e foi mais ou menos isso que entendi.

Obrigado.

Até mais

Felipe Electronic · 13 de agosto de 2009

Pera, pera, pera...

você nem configorou o A/D, como espera que ele leia algo?

primeiro configure o A/D com as funçoes, SETUP_ADC, SETUP_ADC_PORTS, SETUP_ADC_CHANNEL...

depois voce usa o comando read_adc(), para ler o conteudo analógico do porta, ai DEPOIS voce faz o if com o valor da leiutura, exemplo

if (read_adc() = 0b11111111)...

entendeu?

demais uma pesquisada!

abs.

gustavo 555 · 13 de agosto de 2009

entendi vou dar mais uma pesquisada .

Obrigado Felipe

Olá, olha defini o que você falou conforme no tutorial que li mas infelizmente não deu certo.


SETUP_ADC_PORTS_A(ALL_ANALOG)
SETUP_ADC(ADC_CLOCK_INTERNAL)
SETUP_ADC_CHANNEL (1)

O codigo esta errado ou pelo menos dessa vez eu acertei?

Eu ponhei esse codigo como #definição. É em definição mesmo que ponha, ou em outro lugar.

Obrigado.

Angelo Eletronic · 14 de agosto de 2009

O codigo esta errado ou pelo menos dessa vez eu acertei?
Eu ponhei esse codigo como #definição. É em definição mesmo que ponha, ou em outro lugar.

Obrigado.

Não pois define serve para nome de portas,comandos,esses setups são comandos,então coloque-os abaixo do Void main() {

entendeu?.....

EX:

void main()
 {
   SETUP_ADC_PORTS_A(ALL_ANALOG);
   SETUP_ADC(ADC_CLOCK_INTERNAL);
   SETUP_ADC_CHANNEL (1);
   // Resto do seu programa....
}

Corrigam-me se estiver errado.

PS: Vou ler um livro de pic que tenho aqui para conferir os Comandos do AD..

Falows

gustavo 555 · 14 de agosto de 2009

Obrigado angelox.

vou fazer o programa e, simular ele no Proteus.

Valeu.

Abs.

Angelo Eletronic · 14 de agosto de 2009

Resposta:

Comando SETUP_ADC_PORTS_A(ALL_ANALOG); == Correto

SETUP_ADC(ADC_CLOCK_INTERNAL); == Correto

SETUP_ADC_CHANNEL (1); == Correto.

Resumindo, Todos os comandos postados conferem com os comandos do CCS, ou seja talvez funcione se colocar no lugar certo

Vou dar um exemplo que está no meu livro:


long int valor; // define variavel tipo long int para armazernar valor do A/D
set_adc_channel (1);  // Seleciona canal para entrada do A/D
delay_us(10); // Delay  minimo nessecario para garantir que o capacitor interno de amostragem possa ser carregado
valor = read_adc(); // efetua conversão A/D

gustavo 555 · 14 de agosto de 2009

Pelo amor de Deus, alguem me da uma luz, melhor me da um oloforte, to quebrando a cabeça e não to conseguindo fazer essa @#$@#@$ desse programa.


#include <16F676.h>
#use delay(clock=4000000)
#fuses INTRC_IO,NOPUT,NOPROTECT,NOBROWNOUT,XT

void main (){

      SETUP_PORT_A(ALL_ANALOG);
      SETUP_ADC(ADC_CLOCK_INTERNAL);
      SET_ADC_CHANNEL(1);

   while (1){
      if (input(read_adc()==0b1111111111)){
      output_high(PIN_C1);
      }
      else {
      output_low(PIN_C1);
      }

      if (input(read_adc()<0b11111111111)){
      output_high(PIN_C2);
      }
      else {
      output_low(PIN_C2);
      }
   }
}
