M3A78-EM não funciona com DDR2-1066

[jonny_br]

dê um incremento de tensão no Processador-NB Voltage [+100mV]

tente valores altos no TRFC, se tudo der certo ai você os ajusta com valores mais baixos

[rafaelbergamini]

Boas novas!

Finalmente depois de vários testes obtive um resultado satisfatorio!

siga isso Felipetsa que poderá te ajudar também!

!lembre que seu processador é um Phenom II X3 720 2.8ghz!

então o CPU/HT será diferente do meu, o necessário para alcançar os seus 2.8ghz

no teu caso coloque CPU/HT [225] e Processor Frequency Multipler [ x12.5 ] vai ficar com 2.8ghz

antes de mais nada Atualize sua Bios para a versão "2003 10/12/09"

no meu Phenom II X4 940 fiz assim:

CPU OverClocking [Manual]

CPU/HT Reference Clock MHz [225]

PCI Overclocking [Manual]

PCI Clock MHz [110]

Processor Frequency Multipler [x13,5 2700MHz]

Hyper Transport Speed [2.0 MHz]

Memory Clock Modo [Manual]

Memory Value [400]

Dram timings moto [DCH 0]

Latencias 6-6-6-18

Dram Over Voltage [2,1] (coloque o máximo recomendado para 533)

assim consegui equilibrar o clock no CPU para 3.0ghz e memoria para 900mhz (450)

o máximo que obtive sem erros foi 920 (460) porém o clock do CPU ficou mais auto que o padrão

fiz os testes na memoria e não retornou nenhum ERRO... esta rodando 100% nessas configs

aqui uma SS:

se estiver algo errado me de um toque jonny

espero que com você de certo também, agradeço as ajudas do Jonny

Valeu!

[jonny_br]

Perfeito.....!!!

Roda o Everest, entre em Ferramentas e escolha Benchmark de Memórias e cache.

rode o aplicativo e nos poste para vermos as taxas de leitura, escreita....

[rafaelbergamini]

  jonny_br disse:

Perfeito.....!!!

Roda o Everest, entre em Ferramentas e escolha Benchmark de Memórias e cache.

rode o aplicativo e nos poste para vermos as taxas de leitura, escreita....

aumentei o para x14,5 para melhorar a latencia

de 60ns foi para 57ns

5-5-5-12

[jonny_br]

estão com desempenho muito baixo por conta de Latência altíssima.

tente o seguinte.

Baixe a CAS para [5]

Refaça os testes, depois vá em TRP, baixe para [ 5 ]

Refaça os teste.

[rafaelbergamini]

aumentei o clock e consegui 56,6ns agora

agora estou com 3.6ghz a 100% 63ºC

coloquei mais um cooler de 120mm esta tudo ótimo!

depois vou tentar brincar mais com a latência da memoria rsrs...

por enquanto esta tudo ok aqui!

valeu Jonny!!

[Felipetsa]

Caramba, está só melhorando ein Rafael. Nenhuma instabilidade ?

A minha dúvida é a seguinte, você acha que devo configurar o meu semelhante ao seu ? Qual vocês acham que deve ser configurado o meu ?

Estava querendo aprimorar algumas configurações e resolver este problema da memória 1066 Mhz. Essa parte de Jumper Free está tudo em AUTO e penso eu que poderia calibrar melhor o hardware.

Agradeço !

Abraços

[rafaelbergamini]

  Felipetsa disse:

Caramba, está só melhorando ein Rafael. Nenhuma instabilidade ?

A minha dúvida é a seguinte, você acha que devo configurar o meu semelhante ao seu ? Qual vocês acham que deve ser configurado o meu ?

Estava querendo aprimorar algumas configurações e resolver este problema da memória 1066 Mhz. Essa parte de Jumper Free está tudo em AUTO e penso eu que poderia calibrar melhor o hardware.

Agradeço !

Abraços

siga o que eu falei no post #52

vai dar certo com você também! se seu cooler for Box também, você pode aumentar o clock do processador também

[rafaelbergamini]

Testes que fiz:

Rodei DirT2 durante 2 hora, temperatura durante o jogo: 58ºC

teste do everest durante 1 hora temperatura maxima 66ºC, minima 40ºC, Media 64ºC

Uso normal: 55ºC

SS:

[triplor]

opa galera, com a ajuda do google descobri esse topico q ta me ajudando bastante.

tb estou tendo problemas com minhas dominators aqui.

fiz como o rafaelbergamini postou (só setei o hyper transport speed para auto, porque antes nao tava funcionando) e ja ta ajudando bastante, pelo menos o pc ta ligando e estou usando. mas o memory diagnostic do win7 continua apontando problema no hardware...

outra diferença é q dps dos problemas com as dominators, eu coloquei uma corsair 2gb 800mhz, devo mudar alguma coisa nas configuraçoes para manter as 3 memorias?

alguem tem alguma dica???

valeu ae

ah sim, as configuraçoes do pc sao:

asus m3a78

phenon II x4 920

radeon hd 4870 512mb

2x2gb corsair dominator 1066mhz

2gb ram corsair 800mhz

[triplor]

alguem sabe como me ajudar?

[jonny_br]

  triplor disse:

alguem sabe como me ajudar?

Bem vindo ao Forum...

Colega, siga as dicas do tópico, ache o EPP de suas memórias e sete-o direto no setup de sua placa.

Edit:

não copie os dados, cada componente tem suas particularidades.

Memory Clock Modo [Manual]

Memory Value [533]

Dram timings moto [DCH 0]

CAS............. [ ? ]

TRCD........... [ ? ]

TRP............. [ ? ]

TRTP........... [ auto ]

TRAS........... [ ? ]

TRC............. [ ? ]

TWR............ [ ? ]

Restante em .[ auto ]

Dram Over Voltage [?]

[triplor]

como assim epp??

não manjo muito desse tipo de coisa..

aqui os dados pelo cpu-z, se é q isso pode ajudar.

lembrando q to com 3 memorias atualmente, as 2 dominators problematicas e uma corsair comum de 800mhz. quero apenas q o sistema fique livre de crashes causados pelas memorias.

e valeu ae a ajuda.

[jonny_br]

triplor

Dado interessante, mesmo com 3 módulos suas memórias estão em dual channel.

Seguinte, CPU AM2+ não suporta 3 módulos na frequência de 1066MHz, o melhor a fazer ai seria aumentar a tensão delas, baixar o CPU Multipler e aumentar o HTT.

[triplor]

você recomenda algum valor?? to tentando aqui e continuo obtendo erros.

[jonny_br]

  triplor disse:

você recomenda algum valor?? to tentando aqui e continuo obtendo erros.

Antes de qualquer indicação, poste o SPD de cada módulo, talvez seja necessário configurar cada módulo com tempos diferentes.

[triplor]

obrigado pela atençao mano!

[jonny_br]

Agora entendi o porque do dual channel, os módulos são iguais físicamente, dois tem EPP e 1 não.

CM2X2048-*****

O bom é que você pode usar a opção (DCH 0), ajusta os mesmo tempos para ambos os módulos.

Memory Clock Mode [Manual]

Memory Value.........[400]

Dram timings mode...[DCH 0]

CAS..................... [ 5 ]

TRCD................... [ 5 ]

TRP..................... [ 5 ]

TRTP................... [ auto ]

TRAS................... [ 15 ]

TRC..................... [ 22 ]

TWR.................... [ 6 ]

Restante em .........[ auto ]

Dram Over Voltage..[2V]

depois ponha o Jumper Free CPU em [manual]

no clock base [200] suba aos poucos 210, 215, 220, 225.... teste a estabilidade do sistema sempre entre os ajusates.

Você poderá obter 225x4= 900MHz ou até mais, dependendo do sistema, não esqueca de por o PCI-E travado em [110] e conforme subir o clock base, talvez seja necessário abaixar o multiplicador de clock do CPU e do HT-link

[triplor]

continua o erro.

tem alguma outra forma de verificar esse erro num sistema x64? só to usando o memory diagnostic do windows e nao me da muitas ou nenhuma resposta.

[jonny_br]

Qual erro que dar mesmo?

Tente com o TRAS 18

[triplor]

o erro q eu falo é no memory diagnostic detectando falha no hardware.

mas de crash quase sempre é memory management.

vou testar la

edit:

testei e nada ainda. =(

[rafaelbergamini]

ja tentou deixar apenas as duas memo. de 1066 rodando a 533?

acho q essa 800 sua vai te dar muita dor de cabeça...

me corrija se estiver falando algo errado jonny, mas se subir o FSB a memoria de 800 vai ficar com over, a latencia de uma para outra deveria se setado separado.

tente rodar somente com as 1066 e passe o teste nas memo.

lembro que eu rodei normalmente as minhas 1066 quando colocado somente 2 memo.

justamente por AM2+ não suporta 3 módulos em 1066

[Tavão]

Olá amigos estou com o mesmo problema.

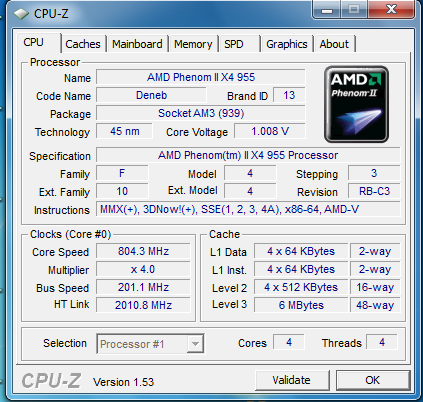

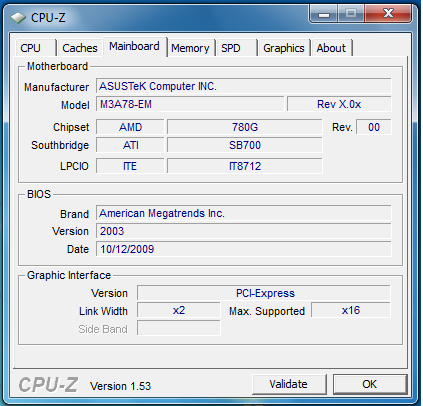

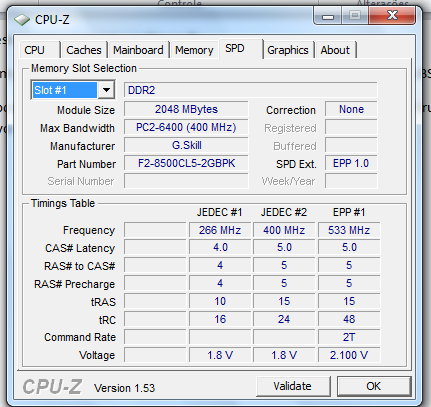

Segue as imagens da minha configuração.

Achei interessante porque que a PM já não reconhece as memórias em 533 se o processador trabalha com as memorias em 533.

[jonny_br]

Tavão

entre no setup de sua placa e configure todos os ajusate:

Memory Clock Mode [Manual]

Memory Value.........[533]

Dram timings mode...[DCT0]

CAS..................... [ 5 ]

TRCD................... [ 5 ]

TRP..................... [ 5 ]

TRTP................... [ auto ]

TRAS................... [ 15 ]

TRC..................... [ 41 ]

TWR.................... [ 6 ]

Restante em .........[ auto ]

Dram Over Voltage..[2,1V]

[Tavão]

  jonny_br disse:

Tavão

entre no setup de sua placa e configure todos os ajusate:

Memory Clock Mode [Manual]

Memory Value.........[533]

Dram timings mode...[DCT0]

CAS..................... [ 5 ]

TRCD................... [ 5 ]

TRP..................... [ 5 ]

TRTP................... [ auto ]

TRAS................... [ 15 ]

TRC..................... [ 41 ]

TWR.................... [ 6 ]

Restante em .........[ auto ]

Dram Over Voltage..[2,1V]

Ja fiz e nada

Fiz a te com timings maior e nada
