CI 555 com 33 Leds NÃO PISCA

p4blu · 24 de junho de 2010

boa tarde

eu montei um circuito com o ci 555 usando 33 leds vermelhos 3mm com uma fonte nokia de celular (350mA 4.5V) só que quando e ligo os 33 leds (ligados em paralelos) não pisca, já quando e coloco 20 leds pisca normalmente

na verdade pela quantia de leds era pra piscar mais fraco (a intensidade da cor) e não somente ficar aceso uma vez que:

saída do CI: 200mA

200/33 = 6.06mA (pra cada led)

como resolvo isso? ligar um transístor na saída seria uma boa?

obrigado!

faller · 24 de junho de 2010

Se você botou mais um led em paralelo (no caso 15, 20 ou 33 que seja), saiba que está errado.

Não se deve paralelar os leds pino a pino, pois isso jamais vai garantir a distribuição por igual da corrente através dos mesmos.

Com fontes de 4,5 Volts você conseguirá no máximo colocar dois a dois em série com um resistor em série também formando blocos. esses blocos sim pode paralelar...

Isso se seus leds forem os vermelhos comuns de 1,8 Volts tipicamente. Caso contrário, faça grupos de 1 led + resistor para paralelar..

Led's são acesos por corrente controlada e sabida e não por tensão...

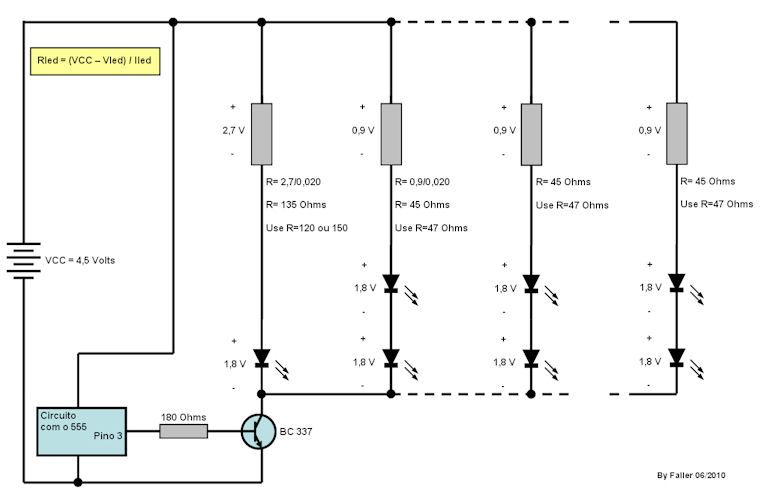

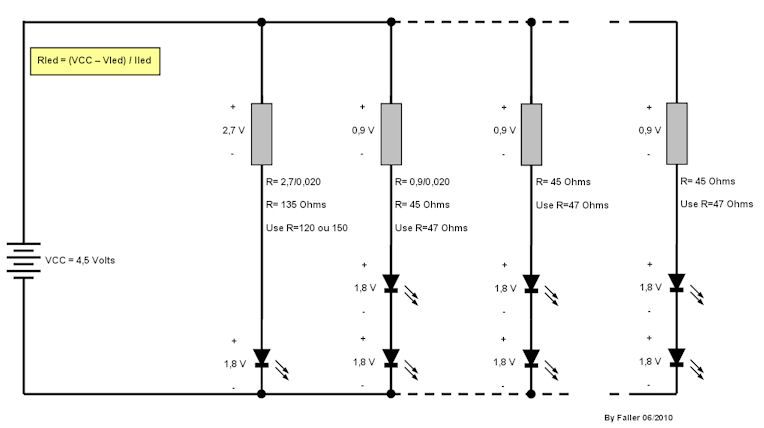

Veja como se pode fazer:

Jamais paralele LED's pino a pino..

Outra, se colocares ai 33 Leds em 16 conjuntos de 2 e mais um isolado, todos a 20 mA, terias de ter uma corrente final de Itotal = 0,020 x 17 = 0,34 ou 340 mA, no limite da tua fonte e muito superior a capacidade de entrega do NE555.

Melhor ainda, faça a saída com transistor..

Abraço..

rafael p.a · 25 de junho de 2010

Olha cara,na verdade você tem q arrumar uma fonte de alimentação ou um transformador,para alimentar esse seu circuito de leds.

Pra começar,você usando uma bateria de celular 4,5V,350mA,é muito fraco pra alimentar 33 leds,e gasta a bateria rapidinho.e você usando uma fonte ou transformador,você estara puxando energia da rede alternada,q sera transformada em continua,seja você usando o transformadsor ou fonte de alimentação.

Qualquer duvida e so perguntar depois,e se você quiser deixa seu msn

é melhor ainda!!!

deley-_- · 25 de junho de 2010

Pra começar,você usando uma bateria de celular 4,5V,350mA

Leia melhor.. ele não disse bateria de celular e sim CARREGADOR..

na verdade você tem q arrumar uma fonte de alimentação ou um transformador,para alimentar esse seu circuito de leds.

350mA dá sim pra ligar os 33 leds sim, dependendo do consumo dele..

Faça como o amigo faller sugeriu.. também não aconselho liga-los todos em paralelo pino a pino.. o transístor também é de vital importancia nesse caso.. pode ser um bc548 mesmo, já q ele suporta até mais que 500mA..

abraços
