Ajuda: botão + led + MikroC

[Danilo Almeida]

Olá pessoal . bom to tentando fazer um programa no MikroC mais não sei como fazer

tem que funcionar da seguinte forma , ao pressionar o botão que esta no RA1 o led1 (Rb0) deve acender. apos 3 segundos o led2 (Rb1) deve acender também e ficar os 2 acesos, depois ao pressionar novamente o botão por 4 segundos os led's devem apagar !

tentei de algumas formas mais sem sucesso!

se aguem puder me ajudar .

[danielbettino]

Poste seu programa para facilitar.Mas a gosso modo

Declara variaveis;

Inicializa os porticos;

Loop infinito

testa o botão

if(porta.fx==1)

{porta.fx=1

}

aciona uma flag

testa o desligamento

fim

[Danilo Almeida]

o codigo é o mais basico possivel

void main (){

CMCON=7 ;

VRCON=0 ;

TRISA=0b11111111; //defini portas de entrada e saida no portA

TRISB=0b00000000; //defini portas de entrada e saida do portB

PORTA=0; // iniciei portA como desativado

PORTB=0; //iniciei portB como desativado

while(1){ //iniciei o laço de repetição ,condição infinitamente verdadeira

if(porta.f1) // se o port RA1 for a 1

portb.f0=1; // então RB0 vai a zero

delay_ms(500);

portb.f1=1;

}

}

mais infelizmente não consegui fazer funcionar

[Angelo Eletronic]

Posso fazer..mais vai demorar um pouco(faz tempo que nao programo),...ele e bem simples..aguarde minha edicao.

void fin0 () {
while(1){
if(botao_1==1) {
led1=255;
delay_ms(3000);
led2=255;
fin1();
}
void fin1() {
while(1){
if(botao_1==1){
delay_ms(4);
if(botao_1==1){
led1=0;
led2=0
fin0
}
}

void main(){
while(1){
fin0();
}
}

[Danilo Almeida]

Olá angelo , muito obrigado pela ajuda!

bom...

eu não consegui fazer funcionar ainda, o led acende os 2 na sequencia certinho , mais eles não apaga . o codigo fico assim

void main() {

CMCON=7; //comparadores Desativados

TRISA = 0B00000110; //Defini portas de entrada e de saida

TRISB = 0B00000000; //Defini portas de entrada e de saida

PORTA = 0B00000000; // Defini o estado logico das portas

PORTB = 0B00000000; //Defini o estado logico das portas

while(1){

if(porta.f1==1) {

portb.f0 = 255;

delay_ms(1000);

portb.f1 = 255;

}

if(porta.f1==1) {

delay_ms(2000);

if(porta.f1==1){

portb.f0=0;

portb.f1=0; }

}

}

}

eu não entendi no seu codigo o " void fin0 () " o que é esse negocio de fin0 ?

eu to usando o mikroC pro. para compilar

---------------------------------------------------------------------------------------------

[danielbettino]

Olá angelo , muito obrigado pela ajuda!

bom...

eu não consegui fazer funcionar ainda, o led acende os 2 na sequencia certinho , mais eles não apaga . o codigo fico assim

void main() {

CMCON=7; //comparadores Desativados

TRISA = 0B00000110; //Defini portas de entrada e de saida

TRISB = 0B00000000; //Defini portas de entrada e de saida

PORTA = 0B00000000; // Defini o estado logico das portas

PORTB = 0B00000000; //Defini o estado logico das portas

while(1){

if(porta.f1==1) {

portb.f0 = 255;

delay_ms(1000);

portb.f1 = 255;

}

if(porta.f1==1) {

delay_ms(2000);

if(porta.f1==1){

portb.f0=0;

portb.f1=0; }

}

}

}

eu não entendi no seu codigo o " void fin0 () " o que é esse negocio de fin0 ?

eu to usando o mikroC pro. para compilar

---------------------------------------------------------------------------------------------

Tenta assim

int status;

void main (void)

TRISA = 0b00000010; //Defini portas de entrada e de saida

TRISB = 0b00000000; //Defini portas de entrada e de saida

PORTA = 0b00000000; // Defini o estado logico das portas

PORTB = 0b00000000; //Defini o estado logico das portas

while(1){

if(porta.f1==1 && status==0)

{

portb.f0 = 1;

delay_ms(3000);

portb.f1 = 1;

status=1;

}

if(porta.f1==1 && status==1)

{delay_ms(4000)

if(porta.f1==1 && status==1)

{

portb=0x00;

status=0;

}

}

[Felipe Electronic]

Pra que complicar:

int flag; //flag auxiliar

Void main() {

             flag = 0;
             CMCON = 0x07; //desabilita comparadores
             TRISB  =  0b0000000 ;// Portb como saida
             TRISA =  0x01 ; //RA1 como entrada digital
             OPTION_REG = 128 ; //desabilita pull-ups
             PORTB = 0;
             while (1){
                           if (PORTA.f1 == 1) {                     //PORTA 1 = 1?
                                           PORTB.f0 = 1;          //acende led 1
                                           delay_ms(3000);        //aguarda 3s
                                           PORTB.f1 = 1;         //acende led2
                                           do{
                                                if (PORTA.f1 == 1){           //porta1 esta pressionado?
                                                            delay_ms(4000); //espera 4s.
                                                            if (PORTA.f1 == 1){         //pressionado?
                                                                                  flag = 1;
                                                           }
                                               }
                                           }
                                            while (!flag);
                                            flag =0;      //reseta flag
                                            PORTB = 0; //apaga leds
                                       }
                              }
}

Veja se ajuda!

Abs.

[Danilo Almeida]

Olá Daniel ., muito obrigado pela atenção .

Mais o seu codigo num ta nem compilando , o compilador acusa um erro na linha int status; .

felipe. agradeço você também pela atenção. mais o seu codigo esta conpilando mais fica os 2 led acesos , e o bõtão nem atua para nada , deve ter algum erro que não consegui resolver também . tirei até os resistores de pull-ups para testar mais mesmo assim nada ,

queria entender como funciona esse negocio de flag.

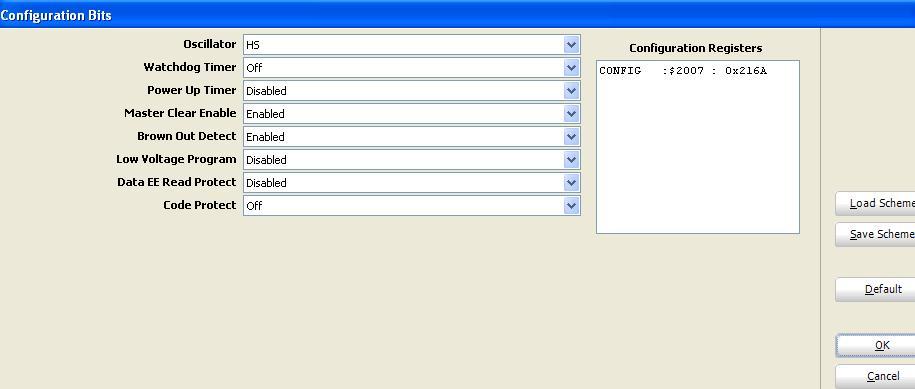

os fusiveis estão desta forma .

[Angelo Eletronic]

provavelmente o problema deve ser nas portas..no botao..porque dois codigos nao funcionaram..

[Felipe Electronic]

Danilo,

Desculpe, havia um errinho no codigo, faça o teste agora(o mesmo codigo do meu post anterior acabei de editar) e veja o que acontece.

Abs.

[Danilo Almeida]

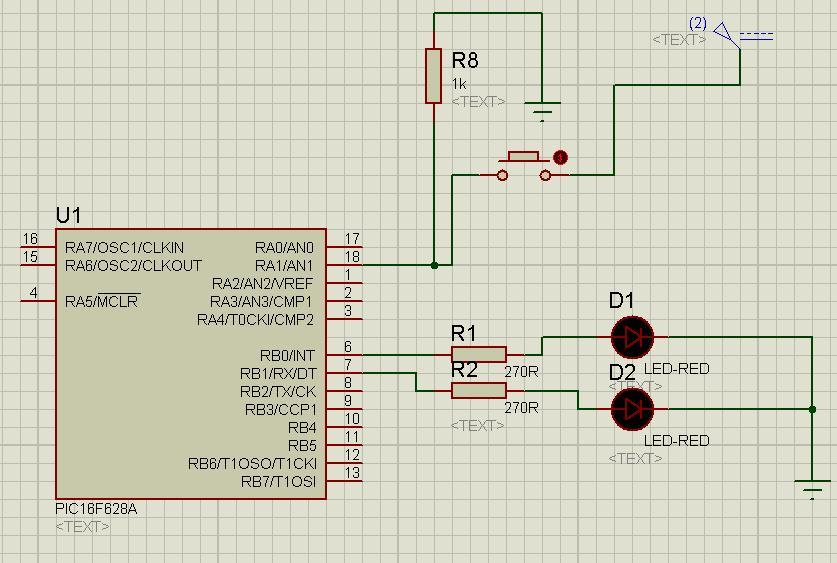

Angelo, não tem problema no circuito , até porque como relatei o programa que você fez, fuinciona o começo só não termina! ele acende o primeiro led espera 1 segundo acende o outro led, só que não esta apagando , mais não sei se montei o programa certinho como você explico ,

_________________________________________________________________

Felipe, o programa fazendo a mesma coisa , já inicia acendendo os 2 leds sem nem clicar na chave .

[Felipe Electronic]

Danilo,

Estranho, aqui roda normalmente, de qualquer forma editei mais um possivel problema, veja se resolve.

Simule o código no debugador antes de mandar para o proteus.

Abs.

[Danilo Almeida]

olá Felipe , Dessa vez funciono

só que tem um pequeno probleminha , a ideia é de quando pressinar o botão para desligar os led se apagar em 4 segundos e só ligar novamente se soltar e apertar o botão novamente!

ele esta reiniciando , ou seja o primeiro led nem chega a apagar.

eu coloquei o break; depois da ultima linha do programa , ae ele funciona perfeito, acende e apaga , mais com o break; ele só funciona uma vez !

obrigado pela paciencia, é que to tentando aqui também de varias forma e nada, coisa simples que ta me dando uma dor de cabeça danada aff's

[Angelo Eletronic]

Isso ai Danilo. As vezes voce toma remedio por causa de dor de cabeca de circuito e o problema e simples!

[Danilo Almeida]

Rapaz, num fala não , putz , são noites e noites de sono perdidas estudando microcontrolador , mais faz parte . eu gosto ! é viciante esse trem !

e até agora nada de conseguir parar o programa, affs

mais eu ainda consigo ! rs
