Sensibilidade no trigger do 555

[lord.sector]

Boa noite pessoal;

Montei um temporizador com o ci 555. Preciso de aproximadamente 30segs.

utilizei um cpacitor de 1000uF e um potenciometro de 20K em série com um resistor de 10K. Tudo beleza no tempo.

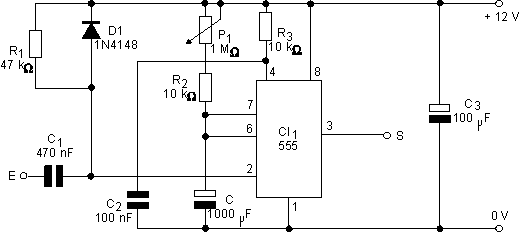

No esquema abaixo(que eu utilizei), ele não funcionou. apenas quando retirei o r1 47K e o D1.

Ai funcionou legal... mas nem preciso tocar o botão de aterramento do pino 2 para disparar o timer. Basta aproximar meu dedo que o gatilho dispara.

Alguém pode me dar uma ajuda quanto a esta sensibilidade. ou quanto a este temporizador.

Desde Já agradeço.

[jorgeletronico]

amigo use apenas um resistor de 10k,eu uso assim e funciona sem problemas na minha torneira temporizada.

[lord.sector]

Boa noite;

Desculpe a ignorância Jorge.... Mas onde devo utilizar apenas o resistor de 10K??

No Debounce com resistor de 47K, com o diodo e com o capacitor de 470nF???

Como ficaria??? Podes me auxiliar??

Obrigado

[jorgeletronico]

resistor de pull up amigo,ligado ao vcc e no pino 2

[lord.sector]

Boa noite;

Agradeço a ajuda do amigo Jorge...

Foi de grande serventia.

Peço aos moderadores que deêm o tópico como encerrado.

Mais uma vez obrigado.

[BCP]

Caso o autor do tópico necessite, o mesmo será reaberto, para isso deverá entrar em contato com a moderação solicitando o desbloqueio.
