Dúvida simples com transformador/retificador


maufrbr

Posts recomendados

Postado

Pessoal, seguinte:

Tenho um transformador 12+12 5A. Ele possui 3 fios na saídas, que são as 2 saídas de 12v defasadas em 180º e o terra.

Aí vão minhas dúvidas

Retificação em ponte 1: Se eu usar os 2 fios de 12v em uma ponte retificadora, terei 24V 2,5A. Correto?

Retificação em ponte 2: Se eu usar somente um dos fios de 12v e o terra, eu terei 12V 5A?

Retificando com 2 diodos: Se eu usar a configuração do tap central, com os 2 fios de 12v um em cada diodo e colocar o center tape no terra, terei 12V 5A?

Resumindo, eu to querendo 12V 5A. Qual a melhor forma de conseguir?

Muito obrigado!

  • Membro VIP
Postado

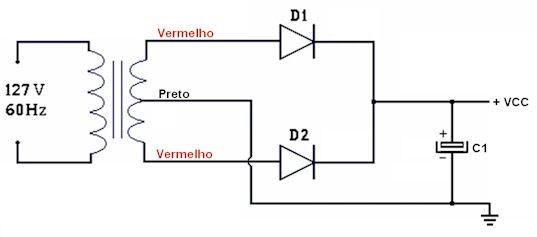

Como deve ser feito.. Dois diodos e dois enrolamentos..

Menor perda nos diodos (só uma queda de tensão), melhor dissipação de calor, pois cada enrolamento dissipa em um semiciclo e no outro esfria, ou seja, melhor aproveitamento geral..

  • Membro VIP
Postado
Então é só usar a configuração do center tap que terei 12V 5A?

Exatamente isso.. É para esse uso que esse tipo de transformador é feito..
