Luz ritmica de potencia

[psagostinho]

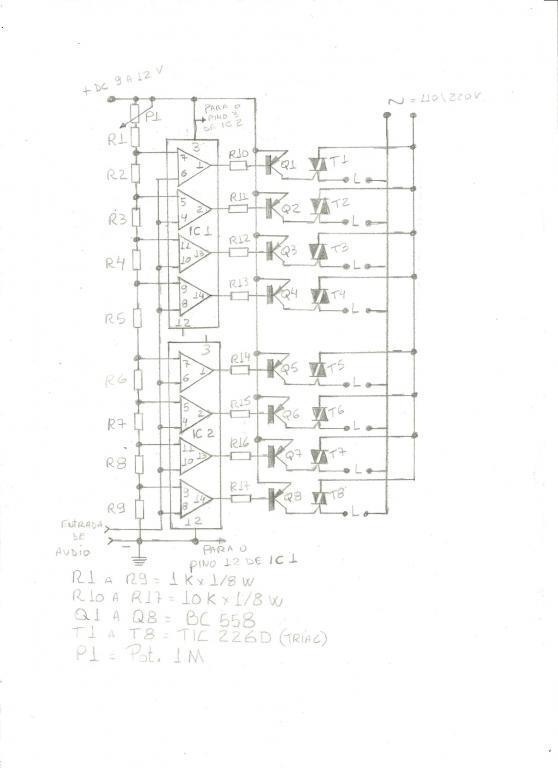

Ola amigos, eu estou precisando montar um equipamento de comando de luzes para a Igreja e encontrei esse esquema ai anexo, só que gostaria de saber a opinião de vocês sobre esse projeto já que sou técnico e não projetista, se houver alguma falha poderiam me ajudar na modificação se for viável. Ou se alguem conhecer um projeto melhor eu agradeço. Ai no desenho não consta mas tem uma orientação pra colocar um trafo com primário de 110v e secundário de 6 v na entrada de audio pra isolar o equipamento. Outra coisa que não tem no projeto é quanto ao nível de excitação nescessário pra disparar os triacs, se uso uma saida da mesa mixer ou tem que ser já amplificada (saida do amplificador). Desde já agradeço.

[vtrx]

Ta muito ruim para ver,mas se pretende controlar as luzes conforme a música,não ficará bom se não tiver uma referencia de zero cross para disparar os triacs no ponto correto da senoide da rede..

[psagostinho]

Ve se melhora a visualização direto na página:

http://eletronicos.etc.br/tag/potencia/page/2/

[vtrx]

Sim,como VU,acende com brilho máximo do primeiro ao último,funciona normal.

[psagostinho]

Posso montar o projeto sem problemas então, e quanto a entrada de audio, pego da saida do amplificador? Não é muita potencia?

[vtrx]

Experimente da saida de fone de ouvido,mas tem uma ressalva!

Melhor procurar um circuito que isole os Triacs,algum circuito que use photoacoplador.

[psagostinho]

Ok, já tenho uma ótiba base pra tocar o projeto, assim que estiver funcionando volto a postar os resultados, obrigado pela ajuda.

[faller]

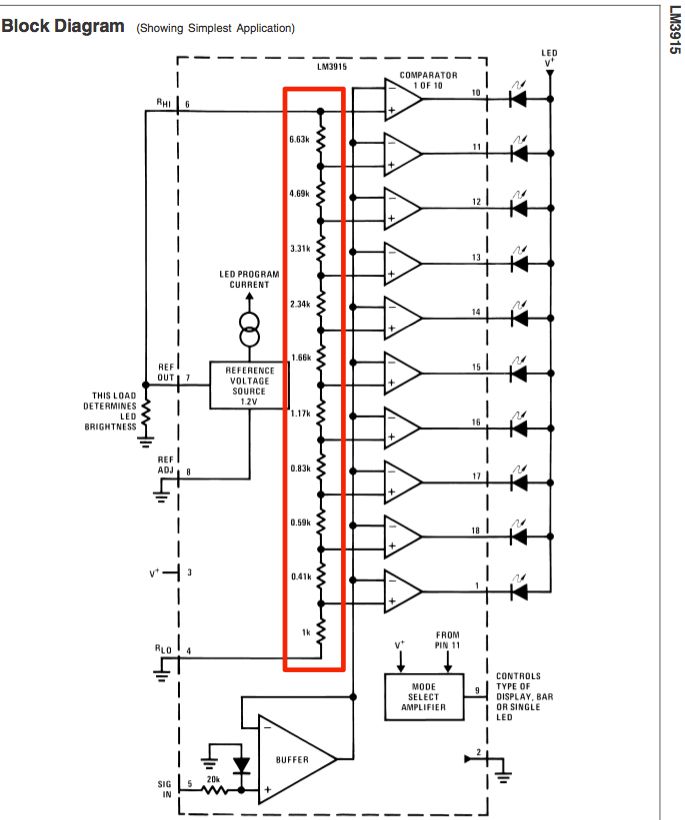

Deve funcionar sim. Entretanto em eletrônica existem muitas meneiras de se fazer a mesma coisa, eu, face ao mesmo desafio seu, faria com um CI LM3914, ou 3915 se quiser resposta logarítmica, e em vez de led's colocaria um opto acoplador em cada saída. Se desejar pode até ser um opto em série com um led, dai tem monitoramento na placa.. Ficaria mais simples..

Os optos por sua vez atacariam o triac...

O CI tem tudo dentro..
