Metodo de thévenin

[arh]

boa tarde galera, tava estudando aqui sobre teorema de thévenin e me deparei com algumas duvidas.

fiz alguns exercícios e tal, ai fui fazer outro exercicios e nao consegui.

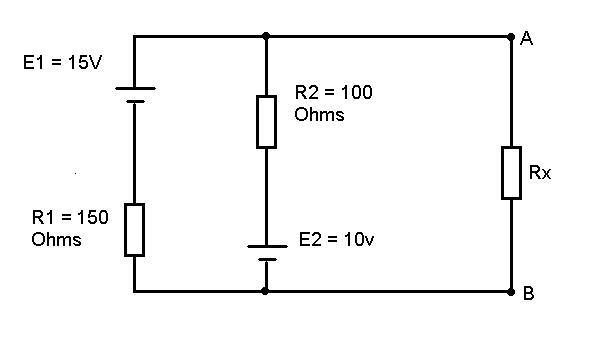

o circuito e o da imagem.

e outra duvida, aqui fala "Em um circuito formado por varios bipolos lineares..." que dizer que circuito com capacitores e transistores nao da pra fazer?

[Ricardov]

Você precisa calcular a resistência equivalente de thévenin e o valor da tensão de circuito aberto (teorema da superposição). Deve curto-circuitar as fontes de tensão e calcular a resistência equivalente. Depois volte as fontes de tensão e calcule a tensão de circuito aberto Vab. O equivalente será a fonte de tensão em série com a resistência equivalente.

Veja: http://www.allaboutcircuits.com/vol_1/chpt_10/8.html

O Teorema só se aplica a redes lineares passivas bilaterais.

[Nelio2012]

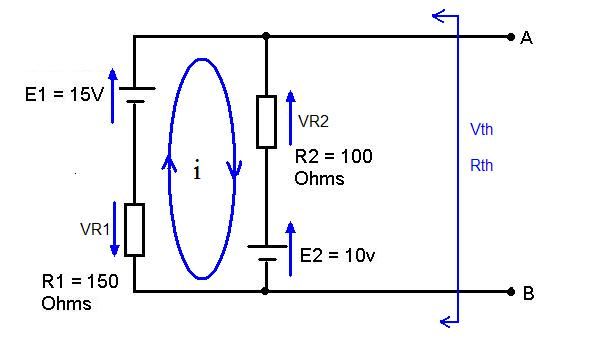

Fiz um diagrama para facilitar:

http://i1261.photobucket.com/albums/ii583/Nelio2012/thevenin2_zps11805492.jpg

Rth é a resistência vista pelo A-B removendo as fontes e interligando com curto, daí, o circuito fica com R1//R2, que dá Rth = 60 Ohms.

Vth é tensão Vab, com Vab em aberto;

- Adotei o sentido da corrente I como sentido horário, então, o sentido das quedas de tensões nos resistores fica com a polaridade indicada na figura anexa.

- Daí aplicando a lei das malhas fica:

15 - VR2 - 10 - VR1 = 0

15 - 100xI - 10 - 150xI = 0

I = 0,02A

- Vth = Vab = 10 + 100xI = 12V

- Ou usa o outro ramo Vth=15-VR1, tem que dar o mesmo valor, 12V.

Abraço.

[arh]

to conseguindo entender +/- to fazendo mais exercicios aqui pra fixar melhor.

O Teorema só se aplica a redes lineares passivas bilaterais.

é isto que nao consigo entender, praticamente todos os circuitos usa capacitores e transistores.

onde posso aplicar este teorema

o teorema de thevenin e de norton sao basicamente iguais ne, so que um é uma fonte de tensão em serie com um resistor, e o norton e uma fonte de corrente em paralelo com um resistor certo

[passoswell]

Em dc, os capacitores funcionam como bloqueadores da componente DC ou em circuitos de carga e descarga (temporização...). Pode-se aplicar Thevenin a capacitores e indutores quando estes trabalham em AC, em regime permanente, quando usa-se os fazores para descrevê-los matematicamente... A matéria passa a se chamar Análise de Circuitos em AC.

Sobre transistores, existem relações entre correntes e tensões em DC que se aprende quando os estuda. Em AC, quando trabalhando como amplificadores de pequenos sinais, podem ter seu simbolo substituído por um modelo linear com resistores e fontes de corrente, situação em que pode-se usar esse teorema de Thevenin.
