Felipecneto

Medindo Beta dos Mj15003, que no Datasheet tem um intervalo de 25 - 150. Obtive uma leitura de 34 em um e 15 no outro. Puramente desequilibrado e fora do intervalo esperado. adicionado 31 minutos depois Problemas de retificação da fonte?

Bolei um circuito para medir fuga nos BCs e não pude obter valores consideráveis. Medindo o HFe no meter digital, foi constatado muita variação entre os bc639. São 4, e todos com valores distintos. O mais alto com 110, o menor com 48. Seria esse desequilibrio um problema? Testei os 4007 e todos se portaram da mesma maneira. adicionado 52 minutos depois No Datasheet do 639. O intervalo de Hfe é de 40 - 160 Esse amp não quer me ajudar.

Bom, vamos lá. Estive pesquisando sobre a análise de fuga e ganho dos Transistores, e me deparo com outra aspecto fora do meu conhecimento até então, só tinha ciência dos testes com Meter na escala de diodos. Foi o parâmetro utilizado para tal análise. Convenhamos então, que será necessário fazer um desses circuitos para teste mais preciso desses semicondutores. Agora ao circuito em sí, encontrei um modelo lá do site do Newton Braga. Todos dizem ser aconselhavel utilizar um meter análogo. Vou ter as mesmas respostas com um digital?

heeheee, a escala no meter ta ok kkkk

A carga de 100r e 10w demora a aquecer! Medi a tensão nele num regime de pouco tempo de funcionamento do equipo.

Não há valores de Tensão entre a carga de 100R ligada na saída. Obtenho valor nulo no meter. Um fato peculiar: Quando testo continuidade entre a malha negativa do cabo de entrada do sinal, no power e o condutor positivo da fonte simétrica existe continuidade (bip) e depois de segundos para a continuidade e o meter exibe um valor na tela. Um valor de pot. Isso acontece tb entre o condutor da fonte e os terminais do trasit. de potência. Estranho, agora só consigo pensar em alguns diodos danificados...

ok, ainda não medi V na saída com a carga. os Tips coloquei todos C.

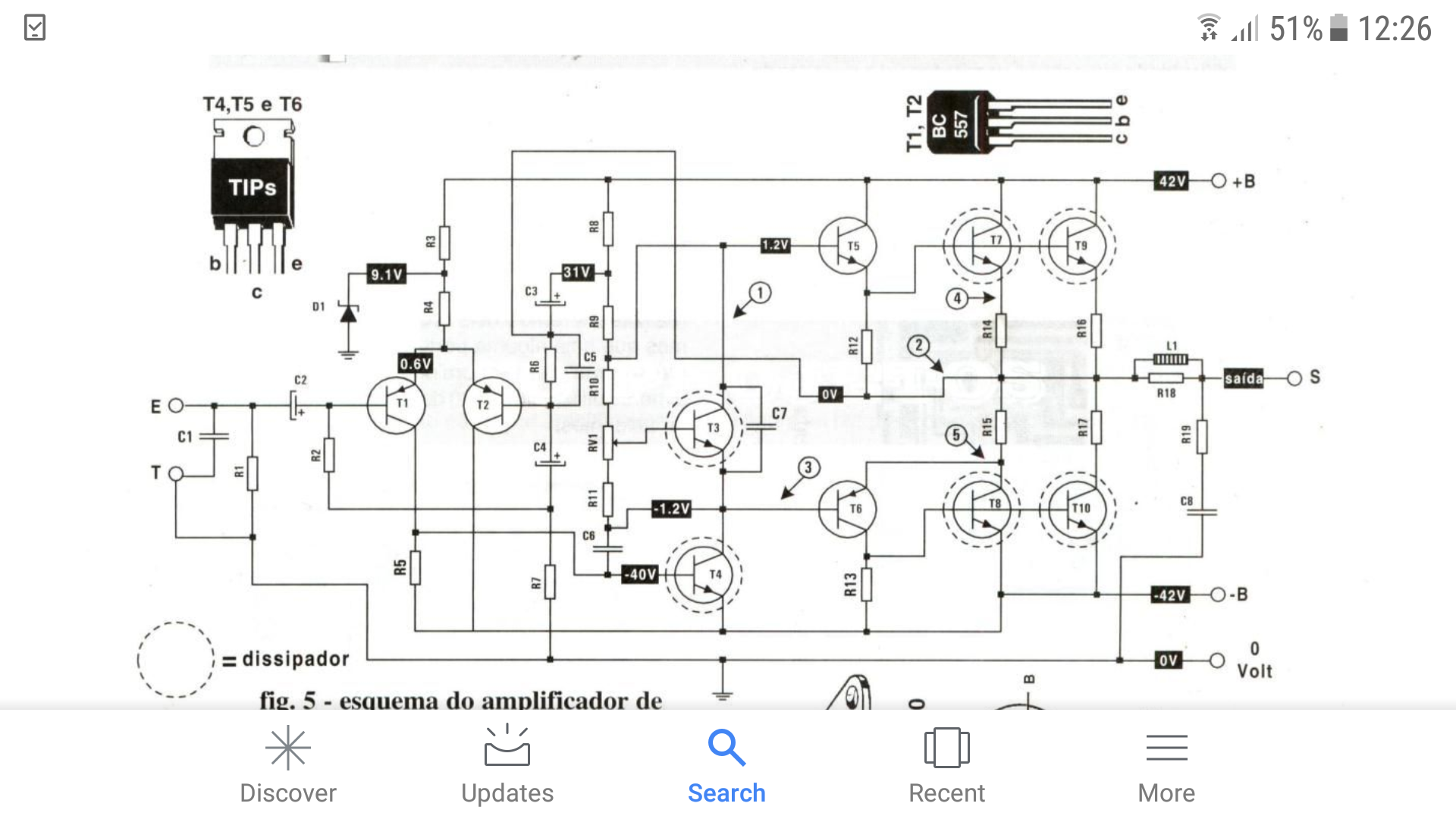

Sim, encontrei alguns circuitos transistorizados próximos. Até porque esses circuitos não tem tanta variação. Este bem prox. porém com um par de Trans. de potência a menos. Sendo os transt. de pot MJ15003 da Motorola adicionado 31 minutos depois 2 transistores de saída idênticos e NPN. Sendo a alimentação Simétrica não estaria errado?

Ontem de noite, substituí resistores que apresentavam valores distintos dos seus respectivos valores nominais. Um deles esses que são ligados entre os Tip 31 e 32 e a saída. Os demais tb foram retirados da placa (um terminal) e testado. Sem sucesso, ainda em curto com uma carga na saída. @Isadora Ferraz O power é sim alimentado simetricamente, cerca de 45V + e -. Medi a tensão nos terminais dos transistores de Pot. E não temos um valor nulo. Mas mesmo assim, poderia me dizer em qual junção a medida deveria ser nula? Vce, Vbc, Vbe? Agradeço.

Agradeço pela ajuda. Anteriormente, já havia retirado um terminal de cada diodo e feito teste em todos eles. Resistores tb. Capacitores medi todos com capacimetro, os que tinham valores fora, foram substituidos. Sei que isso não elimina a chamce delea estarem com fuga. O eletrolítico de 1000uF foi feito teste de fuga e estä ok. Esse vou abandonando, pois não tenho mais tecnicas para descobrir o problema!

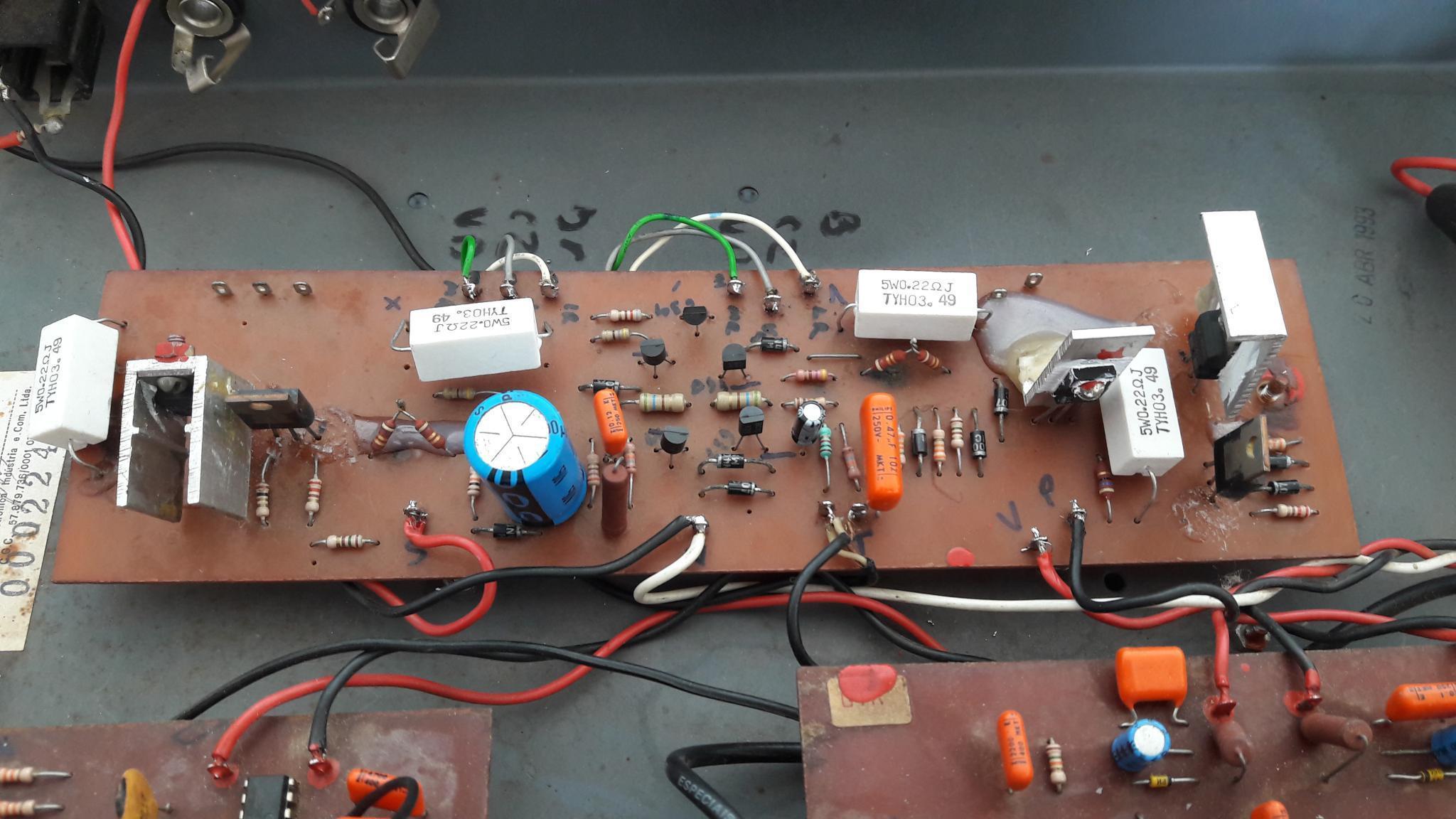

Boa tarde. Estou convivendo com um problema, certamente comum à muitos leitores e técnicos que por aqui passam. Inclusive já encontrei postagens semelhantes em que foram satisfatoriamente solucionado. Enfim, estou com um Amp. de guitarra que pode fornecer a potência na ordem de 100W. O equipamento apresenta curto quando ligado uma carga na saída, no caso um falante de outro amplificador (8 Ohms). O mesmo não apresenta curto no Pré, ligado isolamente, nem na parte de potência (sem carga na saída). O amp é antigo e não existe diagrama disponível na rede. Na análise injetei sinal pelo gerador de áudio e analisei a resposta no Osciloscópio. Obtive leitura da saída e inclusive todo ops controles respondiam (Pre amp) Isso sem carga ou com um resistor de 100 Ohms de 10W. Porém esse mesmo resistor, claro, esquentava depois de um intervalo e minha Lampada série, acende. Junto com o aquecimento dessa carga, o Tip 41 está esquentando bastante, com carga ou sem carga! Basta colocar o amp em nível alto (ALIMENTAÇÃO) e o componente começa a aquecer. Lembrando que já foram feitos testes em todos os transistores do amp. Nenhum apresentou curto ou aberto. O amp tem 2 transistores de Potencia da Motorola 5003 antigos! Podem me ajudar com alguma sugestão? adicionado 34 minutos depois Sei o quão difícil ajudar sem diagramas ou mais informações, porém é o quadro em que me encontro! O tip 41A que superaquece fica na esquerda do vídeo, com dissipador. Ao lado dele um TIP 32C. Esses resistores de emissor, foram trocados por precaução, já que os antigos estavam trincados. Antes de 0,18 R agora de 0,22 R

José, muito massa sua iniciativa. Mas vamos lá, sem uma chave 3PDT para acionar o efeito, você não irá conseguir comutar juntamente com o efeito, um LED de indicação de posição. Outra opção para acionar pedais é fazendo uso das chaves DPDT, a diferença delas é a quantidade de pólos, e consequentemente a possibilidade de ligações. Porém utilizando a mesma, ficaria sem um LED pra indicação visual da posição. (ON/OFF). Este é um dos parâmetros que envolvem o uso dessas chaves. Outro, é que se pensarmos na seguinte situação: Temos o efeito ligado: O sinal passa pelo circuito do pedal Temos o efeito desligado: O sinal passa pelo circuito ou passa somente pela chave e pelos Jacks? Sem afetar o sinal original do seu instrumento? Pensou nisso? Pois é, as chaves 3PDT te dá a possibilidade do sinal passar por "fora" do circuito, se o mesmo estiver em nível baixo(desligado). O contrário das chaves DPDT. Pra uso num gabinete de amplificador (embutir o efeito num amp) como há possibilidade de acionar o efeito com os pés, você pode sim utilizar chaves do tipo alavanca (dpdt) facilmente encontradas nas eletrônicas. HÁ MUITO PARA SE AMPRENDER SOBRE A COMUTAÇÃO DESSAS CHAVES!

Perfeito!

Encontrei! Bolei um "seguidor de áudio". Montei cabos com pontas de prova e garras jacaré conectados direto num Amplificador. Assim pude seguir as trilhas e a análise ficou mais precisa. Descobri que o sinal percorria toda a placa do circuito de controle Master, porém ao chegar no pino macho, para receber o Jack do Flatcable, o sinal hora chegava ao Amp. hora não, dependia de uma movimentação mecânica na própria placa. Só pude chegar a conclusão de que alí estava meu problema. Refiz a solda, e funciona perfeitamente agora. Ainda está em teste e assim ficará pelo resto da semana! Engraçado aqui, é que se eu já tivesse pensado em adaptar este seguidor de áudio, já teria resolvido. Esse tipo de diagnose é simples e não falta em bancadas de reparadores de equipos de Áudio. Lembrei dessa possibilidade hoje mais cedo, e deu certo! Obrigado! adicionado 1 minuto depois Grato pela força! Sua dica inicial foi de extrema importância!

Refiz soldas, conexões e nada resolvido.

Perfeito, fiz uma análise nem tão minuciosa, em busca de soldas frias apenas, os Jacks de saída não são soldados na placa. Os pots sim. vou voltar a analisar hoje. Obrigado!

Olá colaboradores do Fórum, tenho uma mesa de som parada há um bom tempo com problemas em uma das saídas Master. Funciona, e do nada fica sem saída. Depois de um tempo, às vezes volta. Hoje resolvi desmontar para trabalhar nela, encontrei realmente algumas soldas foscas e opacas, outras com trincas, refiz a grande maioria. Alguns controles melhoraram posteriormente. Mas a saída ficou muda novamente.(Depois voltou a funcionar) Medi as tensões nos AmpOp's (4558 e 4560) e todos estão alimentados corretamente (15 e -15 V). Já conferi o Potenciômetro deslizante, está OK com valores de ponta a ponta e linear. Lembrando que a outra saída está funcionando corretamente! Alguém já teve problema relacionado? Penso que podem ser mesmo algum desses AmpOp's. Agradeço a ajuda!

Amplificador operando normalmente, depois da troca do zener. O que ocorreu é que a queda de tensão no Zener não estava simétrico, com referencia à parte positiva.

Exato, pefeito, agradeço pela ajuda, ainda não coloquei o Zener novo. Depois de montar o amp dou uma posição pra todos. Mas desde já, agradeço pela orientação!!!!!

Existe um Jack de conexão para alimentar o pré, está desconectado. Nada do pré está alimentado com essa tensão -15 + 15. Estes 2 resistores R95 e R96 estavam em abetos, causados pela sobrecarga (220v) antes de substitui-los, a tensão tb era de -4.5V (Depois de refeita toda a fonte). Só podeser o diabo do Zener 4744 adicionado 20 minutos depois PERFEITO, PROBLEMA NO ZENER MESMO!

Todos estes componentes, referentes à parte -, foram substituídos. Todos sem exceção. adicionado 5 minutos depois A tensão no zener da parte pos: 15V zener 92: -5V Será ele o defeituoso?

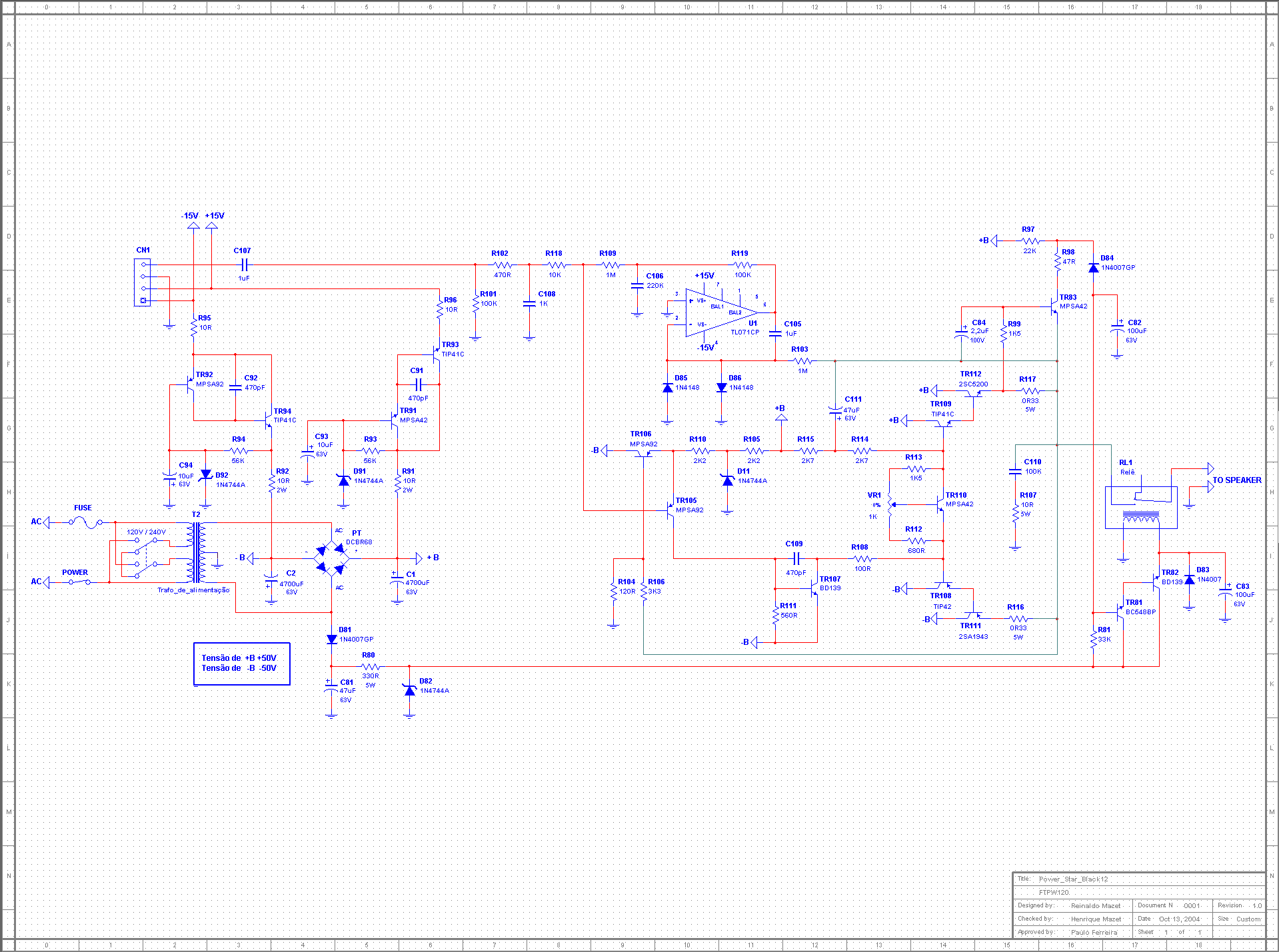

Bom dia à todos, sou novo de cadastro aqui no Forum, porém o mesmo já me auxiliou em várias dúvidas e projetos. Estou reparando um Amplificador que fora ligado em tensão distinta da tensão selecionada na chave seletora. Resultado que todos já conhecem: Explodiram capacitores de filtragem, diodos, resistores etc. Reparei a fonte e a mesma está fornecendo a tensão para trabalho da parte de potencia normalmente(-50 +50). Acontece que na alimentação simétrica (-15 +15) que alimentam todos os Amp Op's do amplificador (Pré) a parte negativa não alcança a tensão necessária, obtenho apenas -4.5V. O amplificador liga e funciona, porém está com muito pouca potência. Com o potenciômetro de volume no Max. a saída é baixa para um amp de 130 Watts. OBS: Estou trabalhando nele sem osciloscópio. Os transistores de potencia já foram testados e não estão em curto. Uma vez que o amp tem saída, mesmo que mínimo. Gostaria de sanar este problema com qualquer ajuda dos leitores e colaboradores do Forum. Segue diagrama do amp. Parte de Power e Pré. Agradeço pela possível ajuda de vcs.
