PGoldman

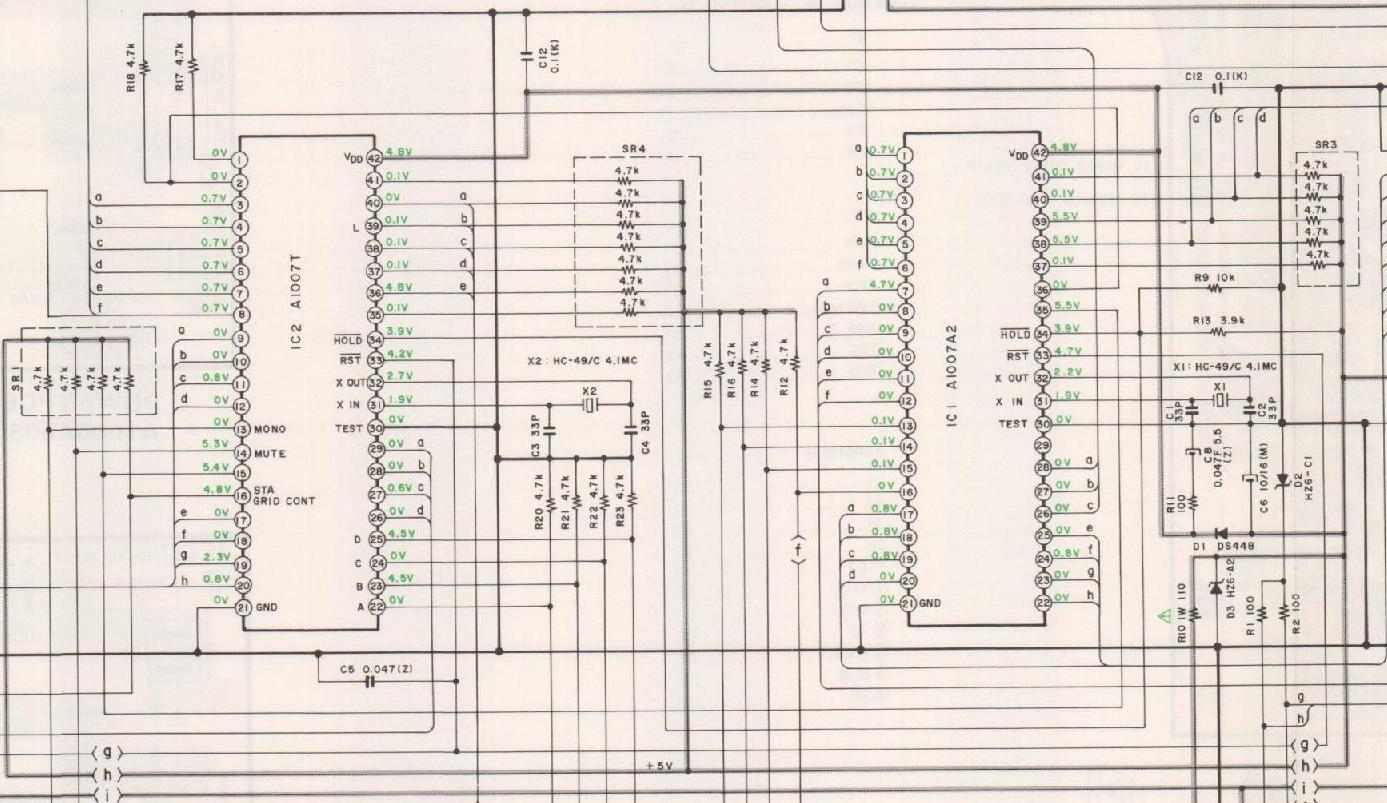

Provavelmente o problema esta em um dos dois processadores A1007T indicados no circuito como IC1 e IC2. Inicie medindo as tensões nos terminais dos A1007T.

Restauração do Akai AA-A35 é realmente complicada!!!! Por pura sorte vi um anuncio de um Akai A35, com aparência em péssimas condições, sendo vendido como sucata por R$100,00 + 15,00 R$ de frete, arrisquei e comprei para me suprir dos componentes críticos; e apesar de imundo e oxidado não tinha sofrido nenhuma manutenção (provavelmente foi abandonado pela quebra do seletor de tensão); os 2 STK1050 são originais e estão OK, removi um dos processadores do “sucatão” e coloquei no meu A-35 pois um dos processadores esta com soquete e o processador do "sucatão" funcionou perfeitamente, a seguir removi o flat de controle de volume e também esta ok. Tudo por R$ 115,00 foi muita sorte!!! Mais sorte ainda pelo que aconteceu depois. (ver quarto problema) Voltando ao Akai A-35 da restauração tema desta postagem; tive que solucionar mais quatro problemas. Primeiro Problema: Em tempo mais úmido quando o Akai A-35 ficava alguns dias sem uso; quando era ligado a sintonia em FM só ficava, em algumas estações com o sinal mais fraco, perfeitamente estável quando a Akai aquecia; depois de muita análise e observação cheguei a conclusão que a culpada era a placa de entrada RF, apesar de visualmente parecer limpa, removi e lavei a placa (ver foto abaixo) com álcool isopropílico, sequei e a seguir apliquei uma camada de verniz isolante no lado das trilhas e o FM ficou estável em qualquer condição climática. Placa de RF do Akai A-35 Segundo Problema: Em dias chuvosos, em que a umidade do ar fica elevada, ao ligar o Akai independente do Canal A estar ou não ligado a indicação no display era que estava sempre ligado e quando aquecia ficava normal, lavei com álcool isopropílico a região do conector J4 até a chave de comutação pelo lado das trilhas, sequei e apliquei verniz isolante e o problema foi resolvido (ver foto abaixo) Conector J4 do Akai A-35 Terceiro Problema: Quando o Akai A-35 ficava muito tempo desligado os comandos frontais, acionado por micros interruptores, falhavam (ver foto abaixo). Comprei na AliExpress um pacote com 50 peças e troquei todos. Interessante quando estava restaurando, ligava o Akai quase todo o dia, essa falha não apareceu. Então quem estiver restaurando o Akai A-35 preste atenção a esse detalhe, como da um bom trabalho desmontar toda a frente, se for o caso, considere trocar esses micros interruptores. Placa Frontal (01) do Akai A-35 onde ficam os micros interruptores Quarto Problema: Esse foi o mais sério de todos, durante a manutenção do terceiro problema resolvi aproveitar e trocar um capacitor e para criar mais espaço soltei o conector J3 (foto abaixo) quando terminei montei tudo de volta no lugar, reconectei o J3 que os fios não queriam de forma alguma entrar; finalizei e liguei o Akai A-35 e um canal não funcionava mais, procedi um reset e o canal voltou a funcionar, mas era só aumentar ou baixar o volume e o canal (L) parava de funcionar e apresentava estalos e ruídos de fundo. Depois que percorrer o diagrama e localizar onde conector J3 é conectado cheguei no CI TC9176P, primeiramente removi o conector J3 e soldei os três fios (L)-(terra)-(R) do conector J3 diretamente na placa; então; removi o TC9176P do Akai doador (foto abaixo) e coloquei no meu Akai e o som voltou ao normal. Quem estiver fazendo manutenção recomendo não desconectar o conector J3, provavelmente foi carga eletrostática quando ajeitava os fios para que entrassem no conector ou falta do terra que causou danos no TC9176P que controla o volume. O TC9176P não é mais fabricado, não encontrei na AliExpress; procurei no Mercado Livre e encontrei um único vendedor vendendo dois por R$ 45,00 ou um por R$ 27,00. Liguei em uma loja, que conheço, na Rua Santa Ifigênia na região central da cidade de São Paulo e comprei, para garantir qualquer problema futuro, dois TC9176P originais Toshiba por R$ 6,00 cada. Conector J3 do Akai A-35 Placa lateral do Akai doador indicando o local do TC9176P Esquema da placa lateral do Akai A-53 indicando a posição e função de cada CI (Essas informações completas não constam no Manual de Serviço) Pessoal, depois de tantos problemas com o Akai AA A-35 estou ficando quase expert neste modelo, se alguém tiver alguma dúvida, e eu souber, tentarei ajudar.

@fsantosweb Legal que você conseguiu resolver o problema. Se precisar de alguma informação de reparo do Akai AA-A35, post que se eu souber tentarei te ajudar.

@FRANCICLEUDO ALVES DO NASC Quando for mexer na parte mecânica tenha cuidado para não entortar ou deformar alguma peça, pois isso pode gerar problemas no funcionamento difíceis de reparar. Abaixo a sequência para a troca segura do rolo pressor. Evidentemente, faça isso por sua conta e risco! Base de apoio Escolha do lado correto para remover o eixo. Removendo o eixo Resultado final com o rolo pressor novo

@FRANCICLEUDO ALVES DO NASC Medidas Aproximadas: Eixo 2mm - 8X13mm. O ideal é remover o rolo pressor e leva-lo em uma loja que venda esse tipo de componente. Se estiver em Sampa você encontra na Casa das Correias - Rua dos Timbiras, 150 - Santa Ifigênia, São Paulo

@fsantosweb Quando o seletor de tensão desmantelou removi as partes e recoloquei os contatos (2) no local apropriado, fixei com um parafuso conforme foto mostrada em resposta anterior, mas infelizmente não fiz uma foto do seletor desmontado. Se não tem mais as partes que compõe o seletor de tensão recomendo que observe o esquema abaixo como referência, lembrando que o seletor indicado no esquema é diferente do Akai montado no Brasil, e antes de testar para evitar danos no (extremante caro) transformador ligue o Akai com uma lâmpada incandescente de 100 Watts em série na tensão em que será ligado o Akai. Faça por sua conta e risco!!!

@Osvaldo Cesar: Esta me parecendo que o seu A35 tem a chave de mudança de tensão diferente do meu A35. O meu tem 4 fios (ver foto abaixo) e o seu A35 tem 6 fios ligados na chave, inclusive o seu A35 não tem o soquete de fusível logo abaixo. Post uma foto da chave vista por trás e uma foto melhor da chave de mudança de tensão vista por dentro. Foto da chave de mudança de tensão do meu AKAI AA-A35

@Richardmp: Conclui a restauração do CP850D, leia no tópico do link abaixo.

@Richardmp, o meu CP850 esta finalizado e funcionando 100%, conforme comentei acima. Fiz os reparos no meu conjunto de som: Polyvox CP850 + Akai A-35 + Gradiente TD B25 + Caixas Quasar QC-500; porque infelizmente não encontrei um técnico realmente competente, o que mais vi são os auto aclamados "especialistas" fazendo gambiarras e quase sem nenhum critério técnico, um deles nem usar o ferro de solda correto para remover uma blindagem o cara sabia, mas se mostrava como especialista. Evidentemente que existem técnicos competentes para o reparo do CP850, mas não tive a sorte de encontrar aqui em Sampa. Dos três o que mais me deu trabalho foi o Akai A-35 que não estabilizava o Stereo do FM de forma alguma, tive ajuda de colegas deste e de outro fórum e conversei com alguns colegas engenheiros sobre a área do sintonizador que apresentava problema e consegui resolver de forma definitiva. FM Stereo 100% estável como quando o Akai A-35 saiu de fabrica. Você tem conhecimento técnico básico sobre reparos em equipamentos eletrônicos e da parte mecânica de Tape Deck? Qual dos itens listados acima seu Polyvox CP150M apresenta problema? Tentarei te ajudar aqui pelo fórum e assim outros se beneficiarão das informações.

O Polyvox CP 850D esta com a frente perfeita sem riscos ou avarias e o silk screen dos logos e letras perfeitas com os botões sem nenhum sinal de desgaste ou manchas, como pode ser visto na foto acima, mas a tampa metálica que é ordinalmente pintada em cinza escuro tinha um pequeno arranhão bem na quina próximo ao fundo, nada que pudesse ser visto facilmente quando instalado no local. Fiz a restauração para deixar o CP850D o mais próximo de quando saiu da fabrica; então resolvi que mandaria dosar a tinta na cor exata da tampa e fazer esse retoque; mas antes, como dosar a tinta é caro e usaria apenas algumas gotas, fui a uma dessas lojas de vendem cosméticos com o acabamento, que tem a mesma cor da tampa, que recobre o local de parafusar o suporte do rack. E não é que encontrei um esmalte de unhas (que é praticamente tinta automotiva de secagem ultra rápida) na cor exata da tampa! Fiz o pequeno retoque e ficou absolutamente imperceptível. Para quem precisar abaixo a marca e a cor do esmalte que utilizei e tem a cor original da tampa do Polyvox CP 850D.

========================== Resolvido ========================== Leia o tópico indicado acima, pois remete a um futuro tópico sobre a restauração completa do Polyvox CP850D em que ajuste de BIAS serão abordadas. Polyvox CP-850D completamente restaurado. .

Como não é possível editar a postagem acima, aqui vai o complemento: ------------------------------------------------ Problemas Encontrados Polyvox CP-850D: 01- Fast-Forward (FF) não funcionava. (reparado) 02- Auto Stop não funcionava. (reparado) - (mostrado neste tópico) 03- Zumbido (98 Hz) só no canal direito (reparado) - Troca do Chip Dolby 04- Ruído de fundo (dois canais) quando o play em pausa (reparado) - Limpeza da Chave Seletora 05- Ajuste da tensão de BIAS do canal direito (reparado e ajustado) 06- Canal direito não gravava ou gravava baixo. (reparado) - Troca da Cabeça Magnética 07- Problemas no acionamento do sistema Dolby. (reparado) - Limpeza da Chave Seletora 08- Ajuste do nível do bargraph. (ajustado) 09- Problemas com os Trimpots (reparado) - Troca dos Trimpots 10- Zumbido (60 Hz) - Troca de vários capacitores eletrolíticos esgotados com ESR alto. Nota: Os itens 04, 06, 07 e 09 exigem conhecimento técnico e experiência já o item 01 exige conhecimento mecânico ninja; o resto é relativamente simples para um técnico em eletrônica. Nenhum dos 10 itens devem ser tentados por leigos, pois certamente irão "destruir" o Polyvox CP-850D. Observação: Se eu tiver tempo e fizer um tópico da restauração completa do Polyvox CP-850D, somente os itens citados acima serão abordados. Polyvox CP850D = Polyvox CP-150M que são clones do Alpage/ Alpine FL-5100. Polyvox CP-850D completamente restaurado. .

NOTA: Se alguém precisar comente que posto um tópico completo da restauração do Polyvox CP850D, defeitos e soluções.

Finalmente, depois de meses, vou levar o Akai A35 da minha garagem para a sala junto com o Polyvox CP850D, Toca Discos Gradiente B25, toca CDs Sony e as caixas Quasar QC500; todos revisados e funcionando 100%. E para dar um plus comprei um adaptador Bluetooth e Player .MP3 /.FLAC com controle remoto (foto abaixo) e liguei no Akai. NOTA: Se alguém precisar comente que posto um tópico completo da restauração do Polyvox CP850D e do Toca Discos Gradiente B25, defeitos e soluções.

Polyvox CP-850D – Troca e reparo da engrenagem do Auto Stop Um defeito recorrente do Polyvox CP-850D é a engrenagem do auto stop trincar perdendo a atrito (interferência) com o eixo e o auto stop para de funcionar, comprei três tipos de engrenagens com 10 dentes na AliExpress para ver se uma dava certo e a três deram certo com a recomendação para a 102A Shoulder indicado por um circulo vermelho na foto abaixo, a indicada pelo circulo azul também da certo mas não tem o shoulder (ombro) e a terceira tem que alargar muito o furo além de não ter o shoulder. A adaptação foi mínima para ficar perfeita. Apesar de não precisar aproveitei o frete e comprei a polia que substitui a polia do auto stop. Além das engrenagens serem muito resistentes o custo é extremamente baixo. Polias e engrenagens compradas na AliExpress. A engrenagem instalada. Cuidado: pois tem uma pequena alavanca (ver foto abaixo) que aparece para ativar o auto stop e se a engrenagem avançar neste espaço ela ira bater e com o tempo poderá quebrar inutilizado o sistema auto stop. Adequação: Para adequação da engrenagem lixei (removi cerca de 1.4 mm) da parte indicada na foto abaixo para que a alavanca, citada acima, não pegasse na engrenagem e passei uma broca no furo para entrar com menos interferência no eixo, a folga horizontal entre a polia e a engrenagem deve ser mínima para que a engrenagem não avance na alavanca citada acima. Feito isso ficou perfeita! O trabalho de adequação levou uns poucos minutos. Quem precisar da engrenagem procure na AliExpress por: 102A Shoulder Se precisar da polia procure na AliExpress por: 24-2A Pulley NOTA 01: Essa engrenagem indicada é extremamente resistente, coloquei um eixo com mais de 2 mm de diâmetro que entrou batendo com um pequeno martelo e mesmo assim a engrenagem não trincou. NOTA 02: Se não tiver conhecimento, ferramentas e ou habilidade compre a engrenagem indicada e procure um profissional experiente em mecanismo de tape deck para fazer a instalação sendo obviamente, em qualquer caso, por sua conta e risco. Solução Paliativa: Enquanto não encontrava a engrenagem para comprar fiz o reparo indicado na foto abaixo usando um pedaço de uma mola que entrou firmemente no shoulder (ombro) da engrenagem original que trincou, após a colocação do pedaço de mola no shoulder da engrenagem apliquei uma leve camada de supercola sobre a mola, esperei secar, recoloquei a engrenagem e funcionou corretamente. Note que como a mola aumenta muito pouco o diâmetro do shoulder a alavanca, citada acima, não irá bater.

Sem nenhuma razão aparente o Akai A35 começou a perder a programação da memória e para minha alegria a falha era no super capacitor e em dois capacitores de 100K, pois se fossem nos CIs (IC-1 ou IC-2) que retém a memória, complicaria muito. Infelizmente os super capacitores encontrados no mercado de reposição são muito ruins, comprei 4 super capacitores de 4 fornecedores diferentes e somente um deles estava ok. Para alcançar e trocar os capacitores de 100K tive que desmontar a frente toda, o super capacitor já estava em uma placa separada que eu coloquei anteriormente para facilitar a troca. Diagrama da placa onde ficam os capacitores C12 a serem trocados, a trilha esta evidenciada em vermelho. (ver print abaixo) Troca dos componentes: Removi a frente do Akai A35; soltei a placa indicada pelo número 01 depois o chassi metálico frontal indicado pelo número 02 e por ultimo a placa onde ficam os capacitores de 100K e o super capacitor na montagem de fabrica, indicado pelo número 03; Então, fiz a troca dos dois caps C12 de 100K (ver foto abaixo) Na foto abaixo o local onde coloquei o super capacitor para facilitar a troca e ficar longe do pré-amplificador que emite uma quantidade significativa de calor, pois temperatura elevada é danoso ao super cap. Montei tudo novamente, liguei por algumas horas e deixei desligado por vários dias e a memória ficou retida. Fiquem atentos a qualidade dos super capacitores encontrados atualmente no mercado de reposição, antes de instalar é melhor carrega-los com 4,8 volts DC e acompanhar a curva de descarga e então insta-los no equipamento. .

Estou restaurando o meu Polyvox CP-850D que estava a mais de 15 anos parado. Tenho o Manual, Nota Fiscal e a caixa de papelão original de fabrica. O painel frontal esta no estado de novo e o gabinete em igual situação. (depois irei postar fotos do reparo) Problemas encontrados: 01- Fast-Forward (FF) e Auto Stop não funcionavam (reparado) 02- Zumbido (98 Hz) só no canal direito. (reparado) 03- Canal direito não gravava. (reparado) 04- Problemas no acionamento do sistema Dolby. (reparado) 05- Ruído de fundo (dois canais) quando o play em pausa. (reparado) 06- Ajuste da tensão de BIAS do canal direito. (ajustado) 07- Ajuste do nível do bargraph. (ajustado) 08- Ajuste da frequência de BIAS. (?) Só falta corrigir a frequência de BIAS que neste modelo é 105 KHz. Infelizmente não consegui o manual de serviço do Polyvox CP-850D. Polyvox CP850D = Alpage FL-5100 = Polyvox CP-150M. (são clones) Quando concluir o reparo do Polyvox CP-850D vou fazer um tutorial de restauração (mecânica e eletrônica) do CP-850D/ Alpage FL-5100/ Polyvox CP-150M, assim como fiz do Akai A35. Se alguém souber onde é feito o ajuste da Frequência de Polarização (BIAS) no Polyvox CP-850D (ou de seus clones), Agradeço, pois não quero mexer de forma aleatória e criar mais um desajuste.

Postaram, em outro fórum, um Pack de Esquemas Polyvox com resolução até que razoável, abaixo link do pack. Link: https://datassette.org/manuais/br-brasil-audio-diversos-manuais/esquemario-audio-polyvox-eltec-cod-272-alta-definicao Continuo na "captura" do Manual de Serviço do Tape Deck Polyvox CP850D.

@BCP Muito obrigado pela gentileza de procurar o Manual de Serviço do Tape Deck Polyvox CP850D.

@BCP Olá BCP, esse é o mesmo que tenho aqui, muitos componentes mal da para identificar os valores, mas o problema maior é que na pci não tem o numero do componente o que torna mais demorado fazer a relação entre o componente, esquema e a pci e o manual de serviço completo resolveria a questão. Encontrei o manual de serviço no site HiFi Engine mas o cadastro não esta aberto a novos participantes e que pelo que lembro esta fechado a mais de um ano. Tentei no Mercado Livre, mas não encontrei. O Polyvox CP 850D tem dois defeitos crônicos na parte mecânica, o Auto Stop e o FF (Fast Forward) deixam de funcionar; consertar o auto stop é relativamente fácil já consertar o fast forward tem um grau de dificuldade absurda pois qualquer descuido ou falta de habilidade e todo o mecanismo é perdido e o 850D vai para o lixo. Assim como fiz com o Akai A35, quando terminar o reparo do 850D, a parte mecânica esta 100% concluída, vou fazer um tutorial do reparo da mecânica do Polyvox CP 850D e postar aqui no clubedohardware para ajudar quem for restaurar este tape deck.

Pessoal, estou restaurando o meu Tape Deck Polyvox CP850D e preciso do manual de serviço; só encontrei o esquema elétrico e mesmo assim em baixa qualidade. Polyvox CP850D = Alpage (Alpine) FL-5100 = Polyvox CP-150M.

01- Faça um orçamento justo pela sua hora técnica e explique que pode durar anos como pode durar horas e se ele aceitar, faça. Se o cliente voltar querendo garantia devolve o valor pago e nunca mais atenda o cara. 02- Se já for um bom cliente ou um cliente com potencial, faça o reparo (isole a trilha com durex) e explique que pode durar pouco e a solução correta é a troca do display e que é inviável pelo custo; não cobre nada e assim irá fidelizar o cliente e ainda receberá recomendações para outras pessoas do circulo de amigos dele.

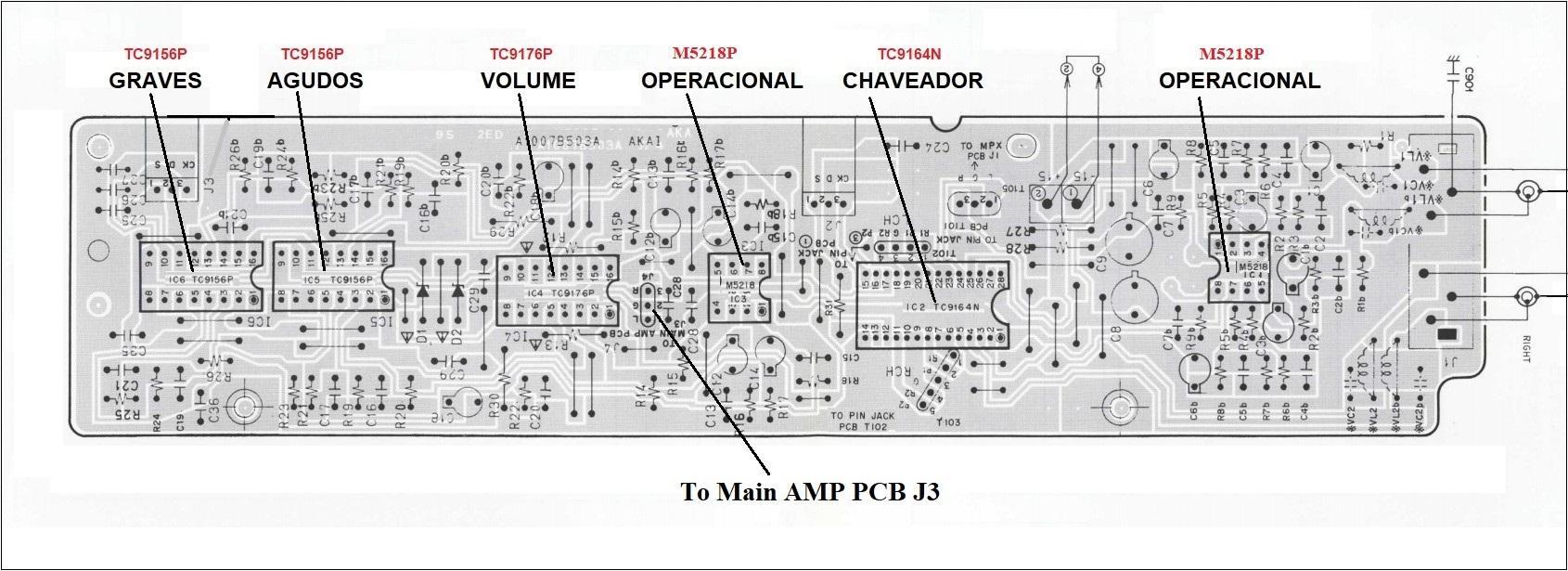

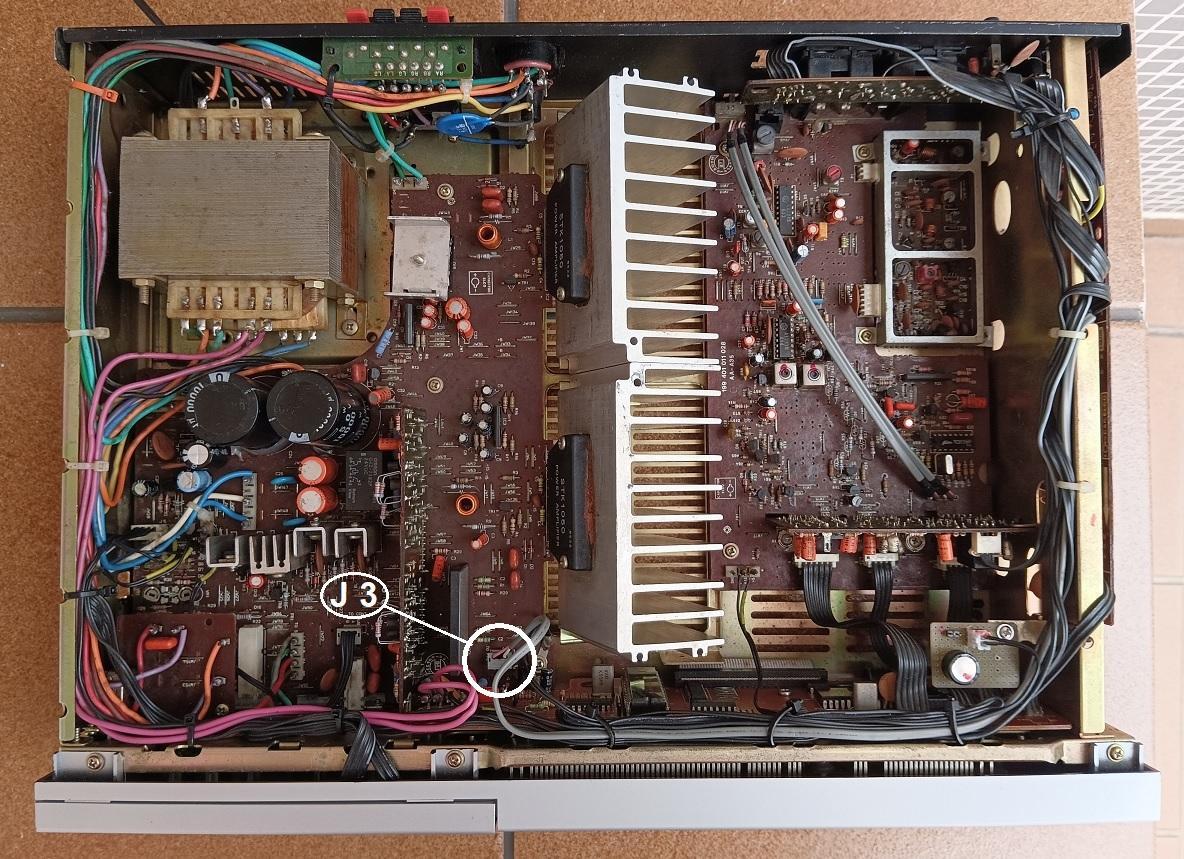

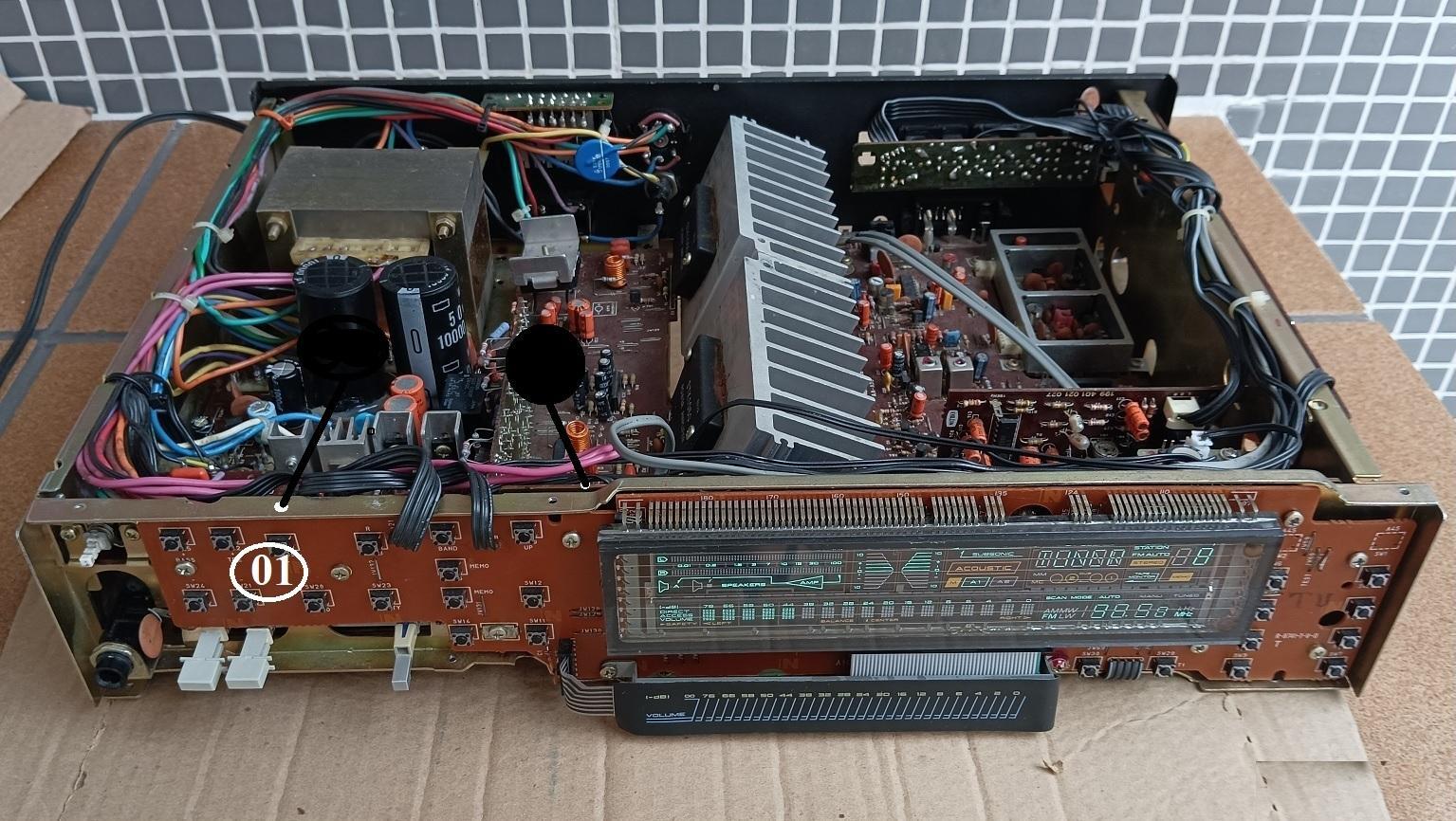

Outros problemas surgiram devido à idade do equipamento. Interferência entre entradas (CD/ Phono/ Tape/ FM) com zumbido. Solução: Limpeza de todos os contatos dos plugues da PCB 02 Forte estalos esporádicos nas caixas de som. Solução: Remoção da PCB 01 e limpeza dos contatos dos soquetes. Nota: Use Limpa Contatos, não use WD ou seus similares. Resultado Final:

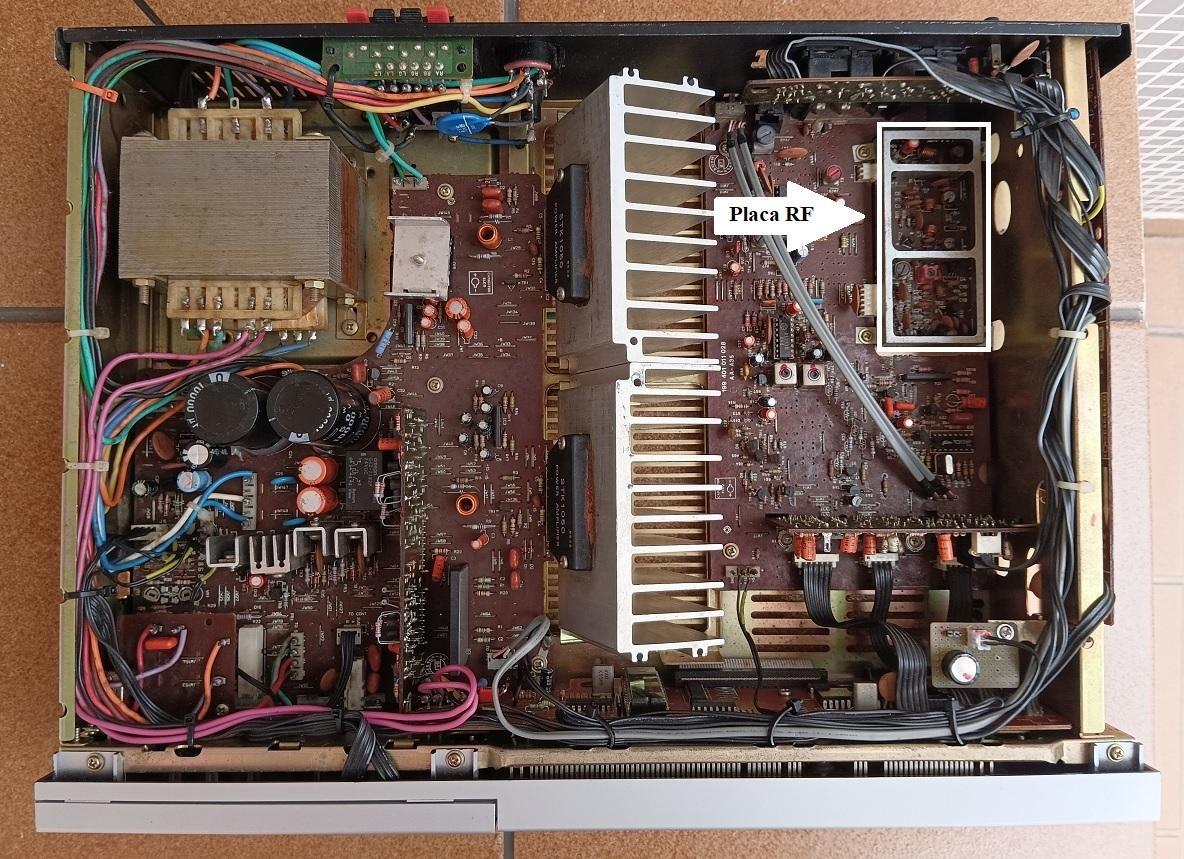

Se alguém precisar: Receiver Akai AA-A35 - Coil T7 - Code: 78 1045 64F Cap = 82 pF Medição: 100K – 1 Volt ------------------------------------------------------------------------------------------------------------------------------------------------------------------- Receiver Akai AA-A35 - Coil T8 - Code: 78 1046 74C Cap = 82 pF Medição: 100K – 1 Volt

Consideração Adicional. Depois de vários testes percebi algo errado, conclui que o ajuste de Zero Volt (TP5 <–> TP6 com sinal de 98.00 MHz) não estabilizava em diversas condições. Se fosse colocado em zero volt com o Akai A35 ligado por mais de uma hora quando fosse ligado frio a tensão (TP5 <–> TP6) que deveria ser zero volt ficava em + 0,35 Volts e mesmo depois de aquecer não estabilizava em zero volt e em algumas estações com sinal mais fraco o Stereo FM ficava falhando e a tensão (TP5 <–> TP6) variando indicando que havia um problema, muitos reparadores acabam por não verificar a tensão (TP5 <–> TP6) em várias condições de uso do A35 o que leva a pensar que as falhas na sintonia FM Stereo é falta de uma antena externa. Testei com capacitores de 82pF cerâmicos, poliéster, mica, multicamadas e nenhum conseguiu estabilizar a tensão (TP5 <–> TP6 com sinal de 98.00 MHz) Não havia mais o que verificar para corrigir esta instabilidade na tensão zero em (TP5 <–> TP6), então conclui que os capacitores deveriam ficar dentro das bobinas. Como não encontrei no mercado local capacitores tubulares de cerâmica, que são os usados originalmente nas bobinas, comprei 10 peças (o mínimo vendido) que custou R$ 32,67 na AliExpress já com o frete. Recebi os capacitores tubulares de cerâmica e soldei externamente no lugar dos caps multicamadas que estava usando, melhorou, mas não estabilizou a tensão (TP5 <–> TP6) em zero volt. Então removi novamente as bobinas T7 e T8 e coloquei os caps dentro das bobinas como os originais. Fiz os ajustes no núcleo de T7 e T8 e a tensão Zero Volt (TP5 <–> TP6) ficou perfeitamente estável em 0.00 volts tanto com o A35 frio como após horas ligado. Nota: (TP5 <–> TP6 com sinal de 98.00 MHz) – Para detalhes veja a explicação que postei anteriormente sobre estes pontos de teste. Conclusão: 1- Se o seu alvo é o FM Stereo funcionando mesmo que razoavelmente, coloque caps externamente e ajuste em Zero Volt (TP5 <–> TP6). 2- Já se deseja que o Akai A35 fique com o FM Stereo perfeitamente estável com a tensão (TP5 <–> TP6 com sinal de 98.00 MHz) em Zero Volt dentro do gap + ou – 0,025 volts** em qualquer condição de uso do A35 coloque os capacitores dentro das bobinas conforme eram originalmente. ** Conforme Manual de Serviço.
