Marcos vinicius Ferreira

Mas se eu ligar o transistor e não colocar o capacitor de desacoplameto transistor pode queimar ? E a tv liga?

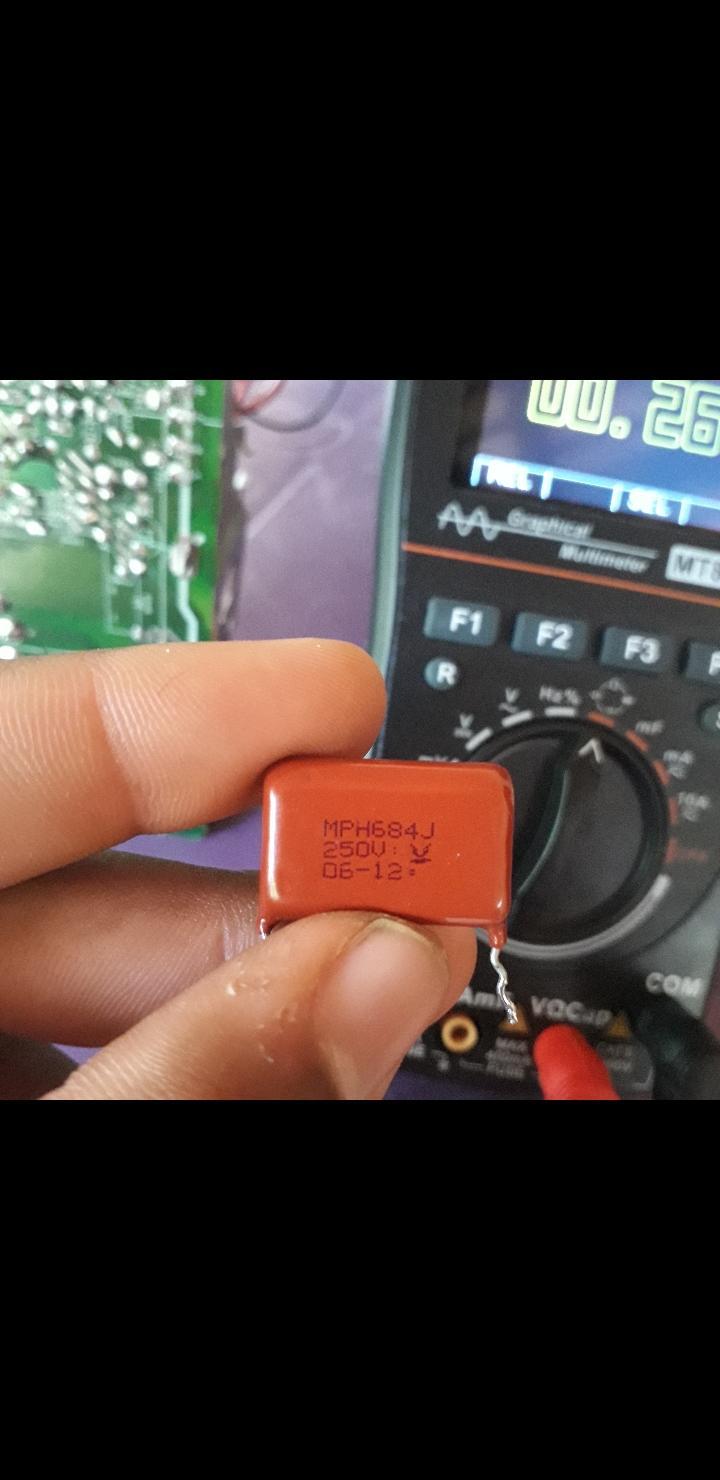

Fiz o teste sem o transistor horizontal e o 15750hz chegou no pino da base dele! Fiz o teste no transistor e ele estar bom Fiz o teste do capacitor de desacoplameto do tr horizontal 2408 e que fez a tv não fez o uso do 2406 como no esquema, voltando a falar do capacitor no esquema ele consta que é 12n mas no capacimetro ele deu 0.665uf! Foto do capacitor

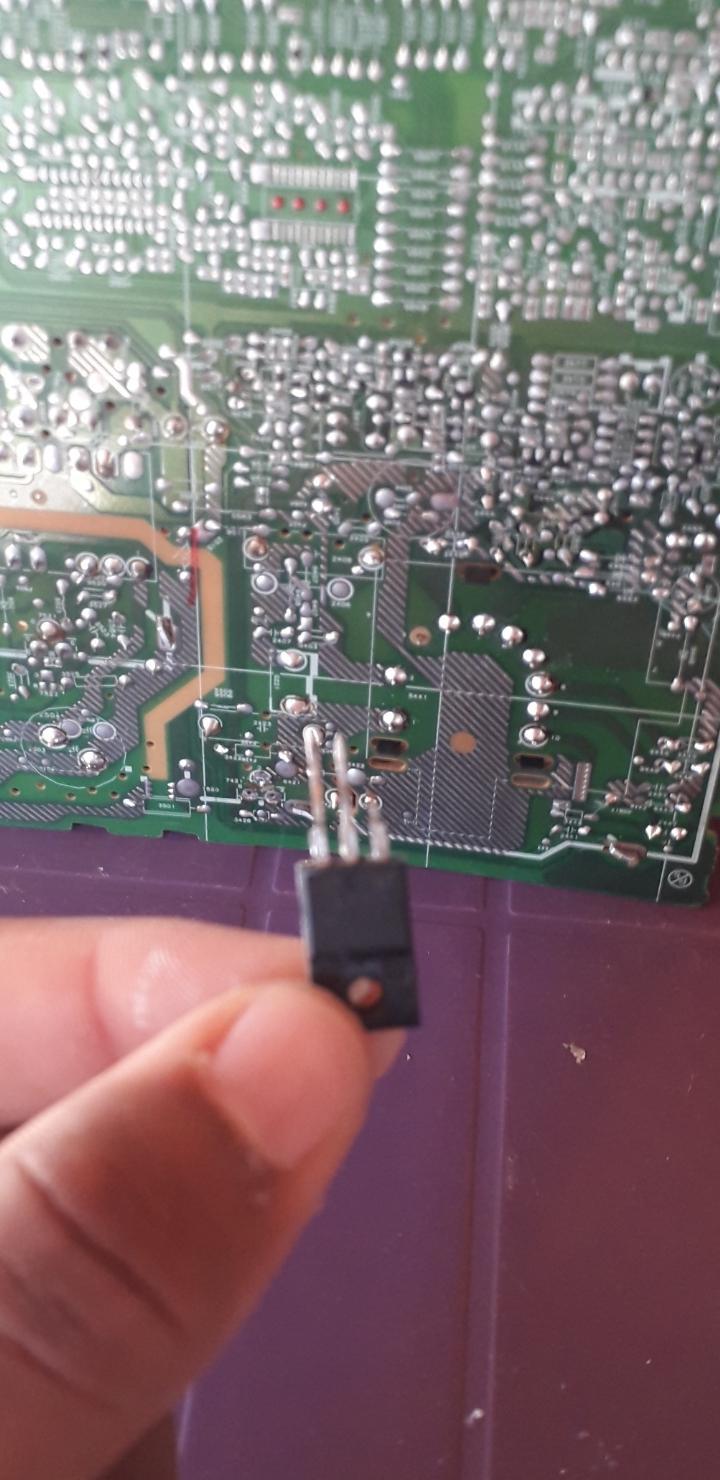

Sim, escuto aquele "tum" dentro do tubo, quando fui tirar o pino da base dele quebrou Do transistor horizontal

Obrigado conseguir fazer ela sair de standy quando ligo ela agora sai os 15750 khz no coletor do 7463 Só que fica por 5 segundos ai varia para 17khz ai o sinal some. Ja na base do transistor de saída horizontal aparece só um pequeno sinal mas não tem nada de frequência vou tirar o transistor de saída horizontal para fazer um teste

Não é da descrição da placa do ML Observei tudo que você postou mas a única solução pratica seria trocar o l7805 ou retificar como eu fiz lá no desenho e depois cassar uma forma de baixar a tensão ou fazer um duplicador de tensão depois do L7805. Obrrigado por as ajudas ai Ac DC da fonte em curto na parte simetrica

Acho que não averar problamas l7805 fornece 1A e a placa precisa de no mínimo 100mha com 5volts não e?

Sim ,está foi a única mensao que achei

Só pra informar eu fui verificar e não tava esquentando nada não. Era um fio da fonte quase em curto. Mas o tópico foi esclarecedor Jheb 14f28 ufj546 2051

Ok

Assim ? Mas a fonte ac e 12 0 12 simetrico!

E Essa

não meu amigo tudo que falei acima eu medir os capacitores da fonte simetrica são de 25 volts . Ela usa dois tda 2030a não E essa não! https://images.app.goo.gl/s9AKuF2gcwqRGSNa9

não a fonte da caixa amplificada tá desse jeito ai alguém já mexeu! A única coisa que tá igual e o pré e o amplificador!

A fonte está que me lembro desse jeito ai talvez o técnico alterou devido a um raio sei la ai peguei do +5 para alimentação da plaquinha decodificador ai do ML

Como você disse e realmente o correto vai ser estudar o consumo do CI agora eu não vou poder te passar por que não tô disponível para tirar a foto mas logo posto. Então 4v x 0.5A = 2 w no máximo sera que uma plaquinha dessa irar consumir isso tudo? Se tivesse aqui um L7812 já trocava esse L7805 e acabava a questão!

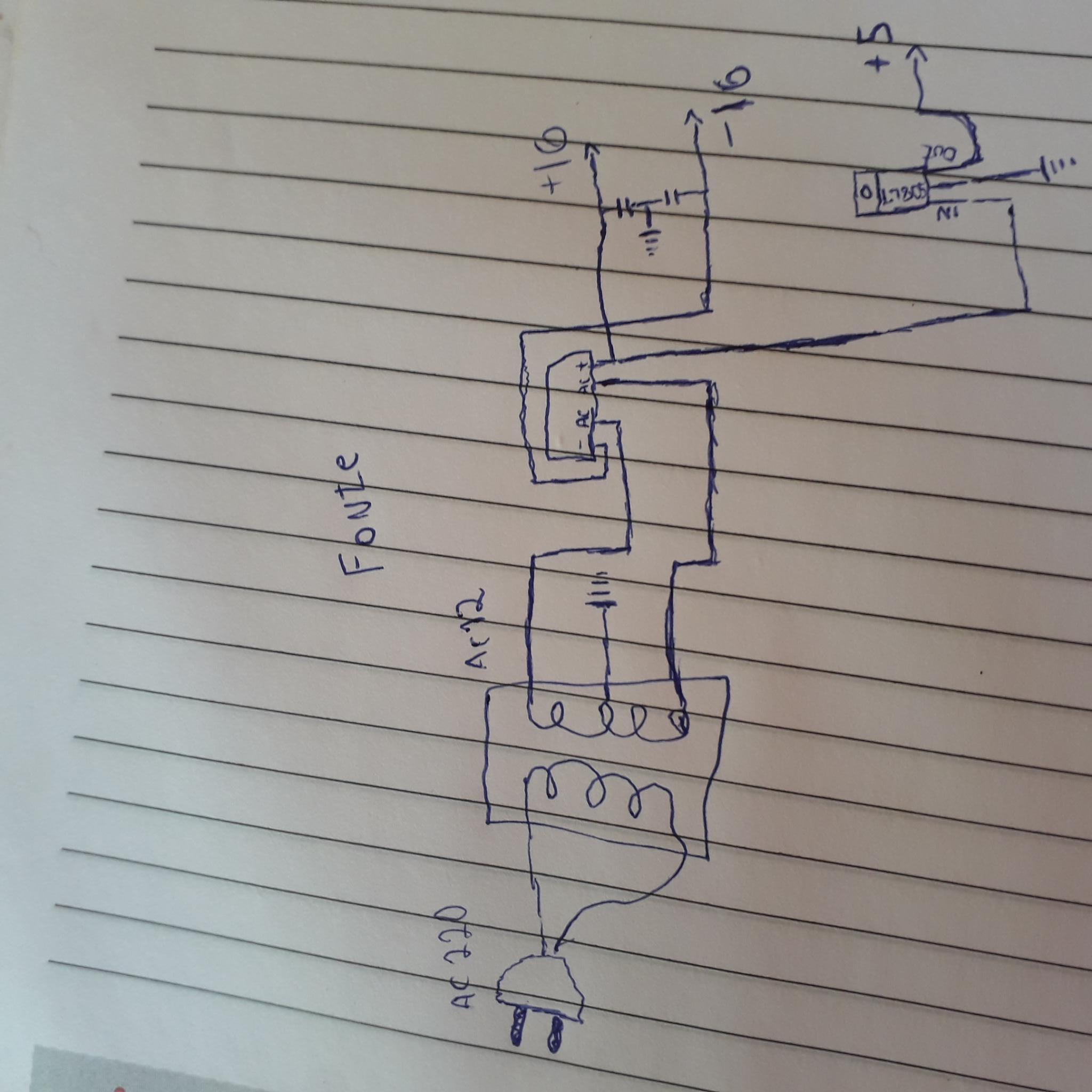

https://produto.mercadolivre.com.br/MLB-1947336520-placa-decodificador-usb-p-caixa-ativa-mp3-fm-aux-bluetooth-_JM Veja bem amigo não e gambiarra e sim um erro que cometi ao verificar a tensão na substituição de uma placa decodificadora antiga que funciona com 5 volts por outra mais nova que fucina ate 18 volts regulada por um 78m05 que sai 5 volts. Queria saber se na tese alimentar a placa ai do ML com 5 volts poderia causar um consumo excessivo de corrente e queimar o LM7805 da caixa amplificada mf580 usb? MF580-USB.pdf Como no caso o lm7805 limita a tensão a 5 volts e a plaquinha pode pedir mais e isso não pode causar o aquecimento? A plaquinha decodificadora consome mais potencia no pendrive, ou no cartao , ou no bluetooth? Corrigindo não e LM7805 e sim L7805! O tecnico que mexeu na caixa, puxou a alimentação dos capacitores da fonte simetrica para o L7805 regular a 5 v ! não sei se isso é certo fazer!

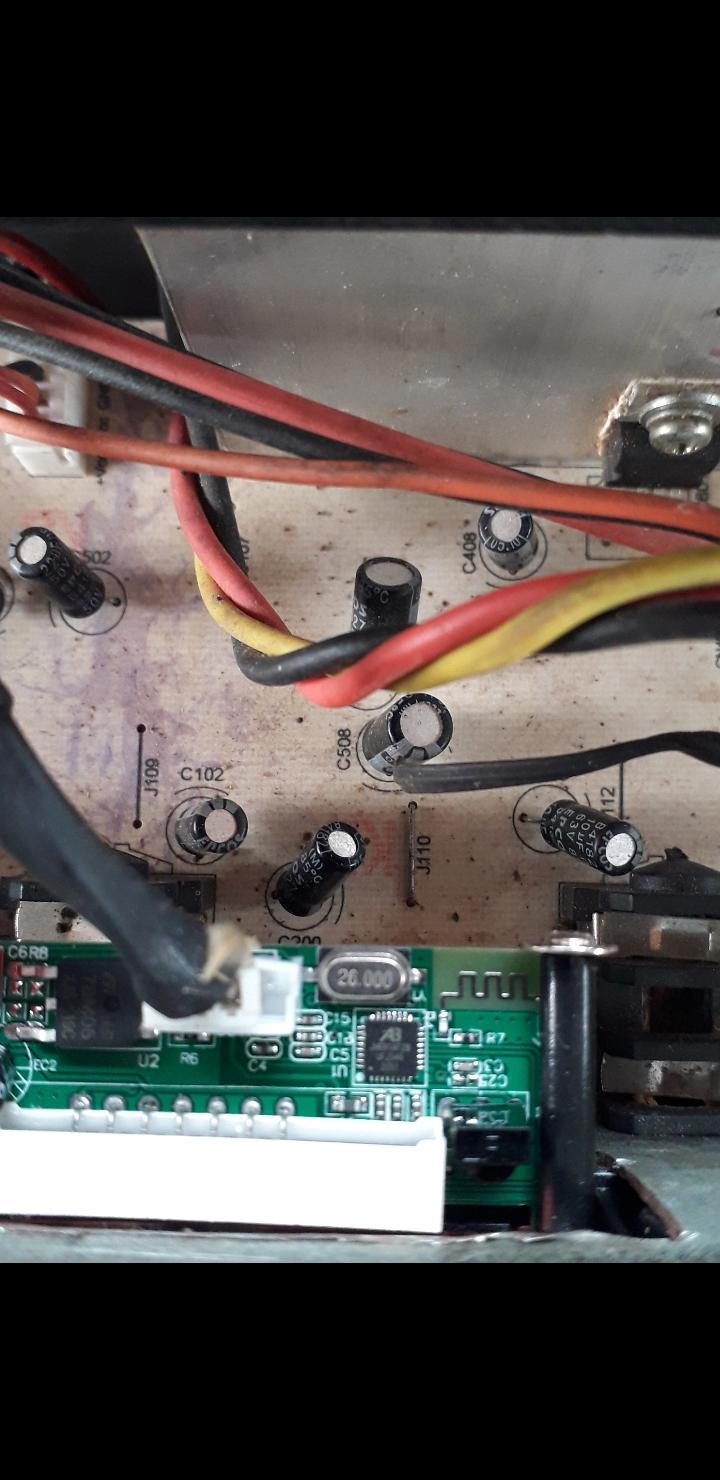

Olha pessoal eu fiz uma adaptação em uma caixa amplificada mf 580 usb colocando uma placa decodificador bluetooth e peguei alimentação da outra plaquinha dela usb e desliguei a antiga , pelo esquema percebir que ja mecheram nela alimetacao vem da fonte simetrica vai pro 7805 ai peguei alimentação 5v de lá para a plaquinha decodificadora que tem um 78m05 só que a plaquinha acho que precisa de 12 volts só que funcionou ai não verifiquei a temperatura do 7805 ai queria saber se tem risco de algo queimar ou esquentar além do normal?

Obrigado mestre @BCP o problema de não ligar era esse mesmo botao power .infelizmente o radio apresenta defeitos no cd que não gira e radio que não seleciona acho que esses defeitos estão relacionados a botões pois não troquei todos e alguns fazem a mesma função como o caso do radio que altera o volume e a função mega bass, o cd certo momento vir ele girando mas lo parou e as tensões estão ok 11, 9,6,2volts

Pelo controle remoto? base do 7541 estar com volts 3.3

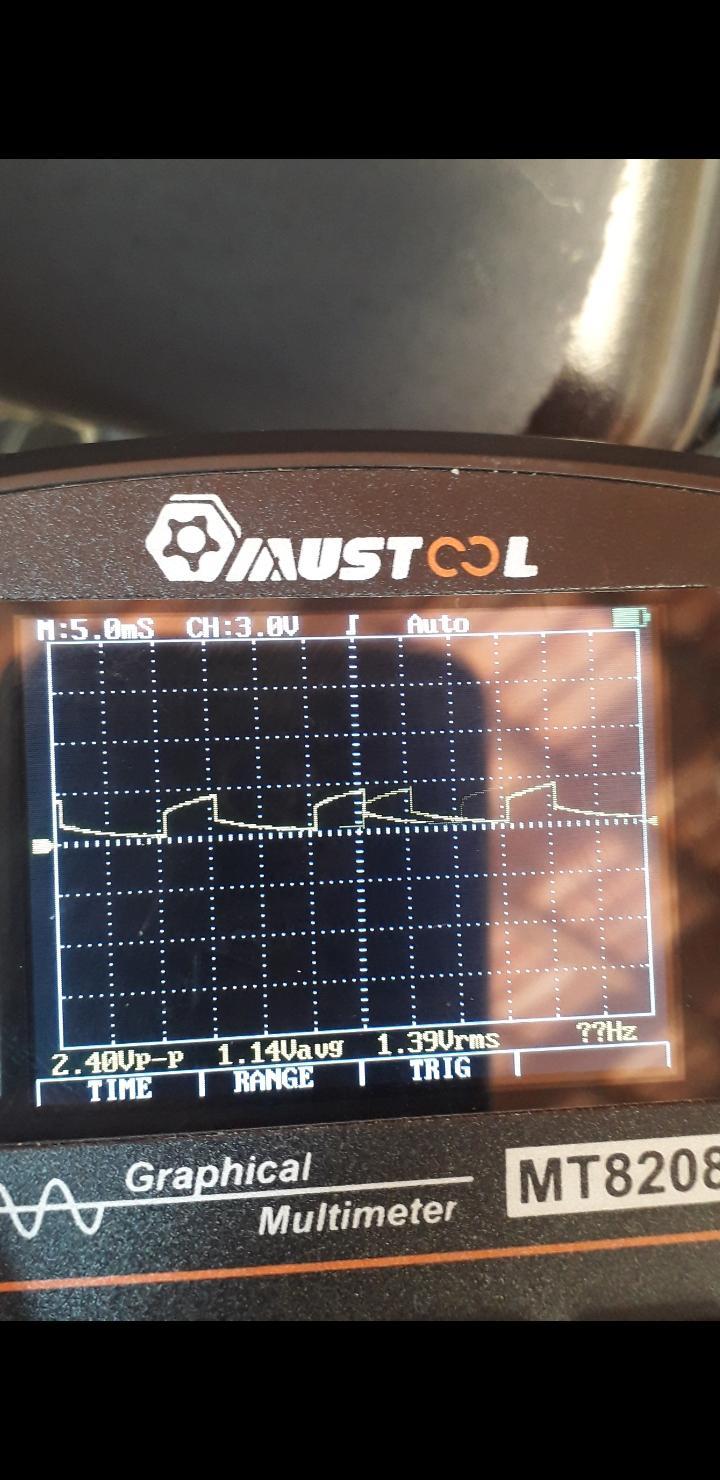

A tensão nos pinos 54,56,61 estão ok em 3.11 vots infelizmente não tenho o controle remoto mas vou ver se consigo fotos do 7541 coletor com 3.39 e emissor 1.39

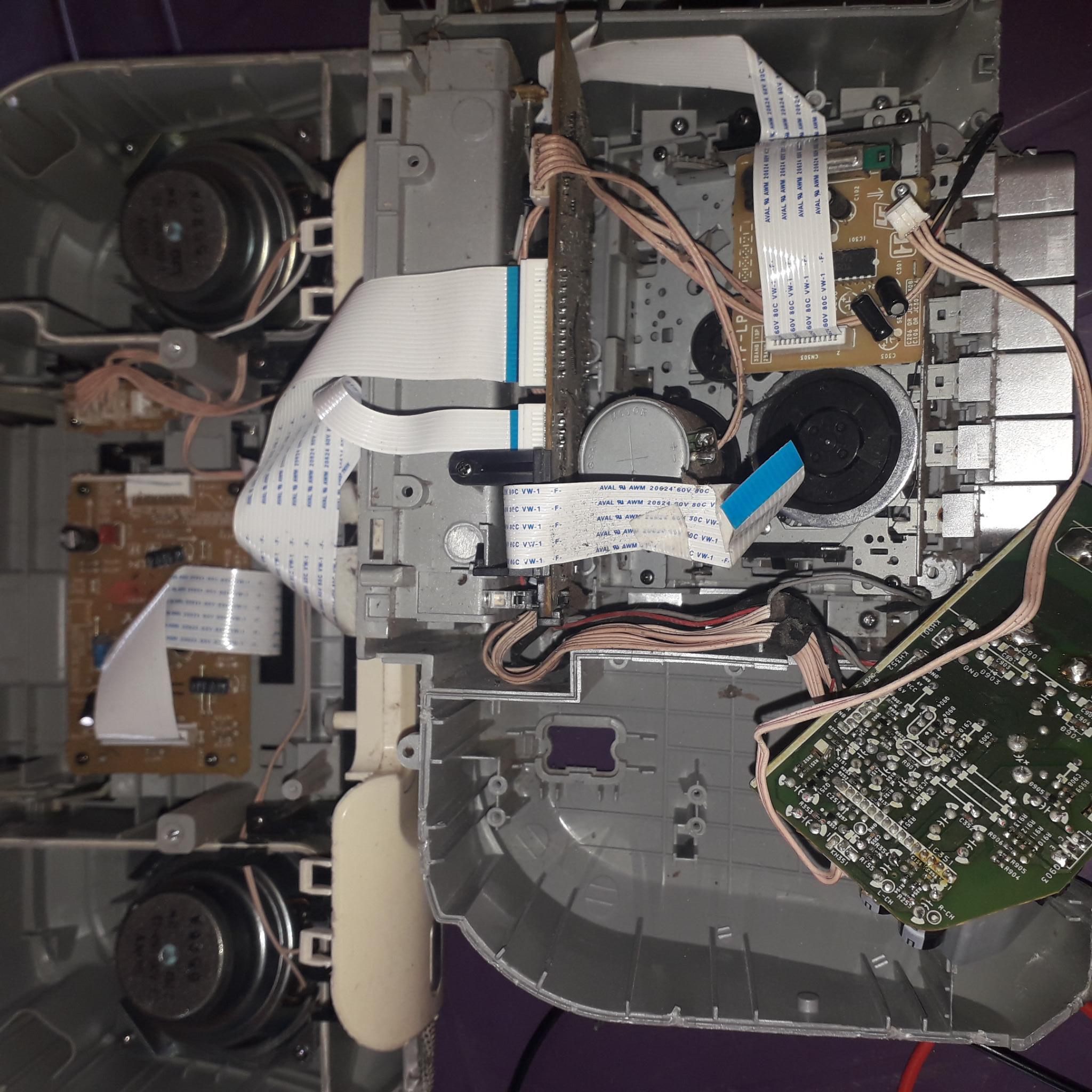

Estou com um radio cd, fita que não liga nada so tem uma tensão que e a de 11 volts do +vcc alguém tem umas dica pra me passar desde ja agradeco quem poder me ajudar sony_cfd-e100_e100l_ver-1.3_sm.pdf

Desculpa passei informação errada o cristal oscilador não estar oscilando nele tem 1.6 nos dois terminais e so no emissor do 7541 que estar com tensão um pouco mais baixa 1.16volts e coletor 2.7vots e base 3.3volts. E defeito no micro mesmo ou só trocando ele para saber? E não tem os 15k750hz

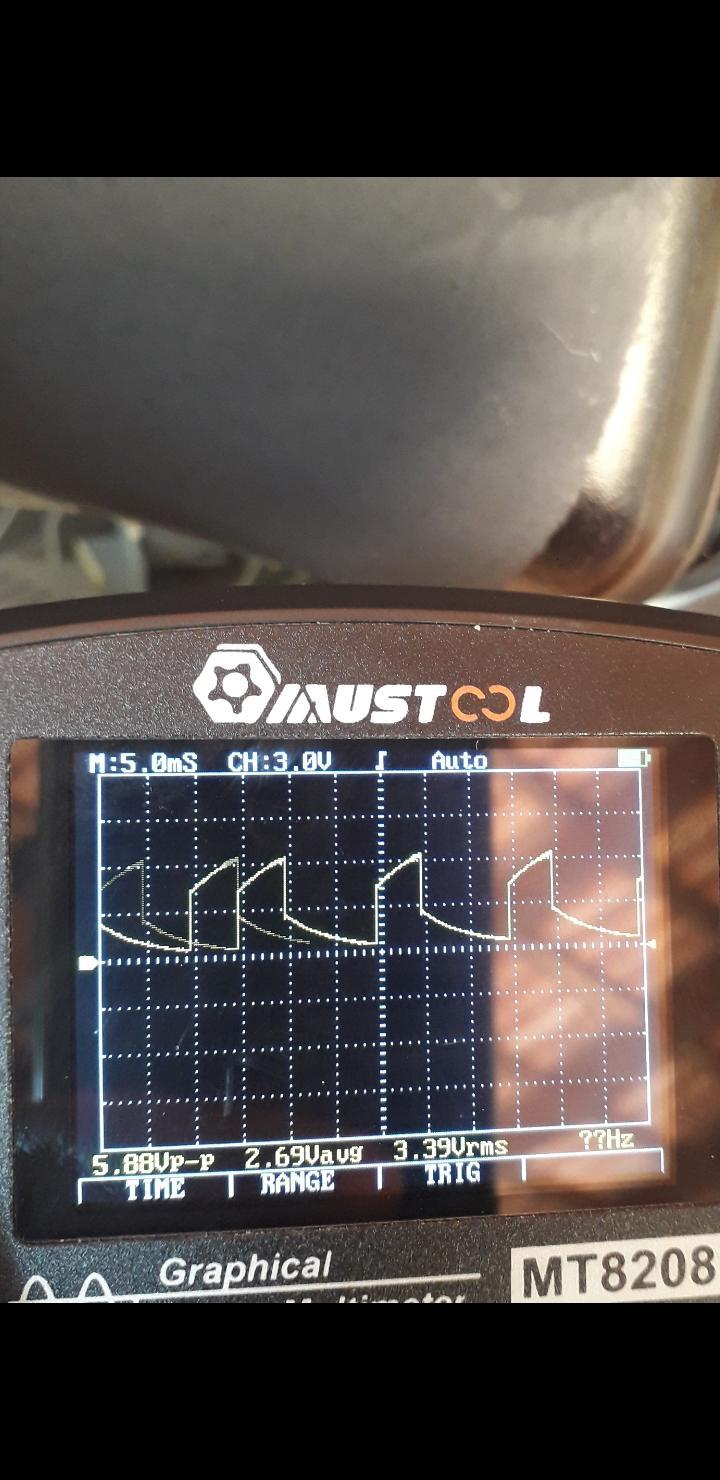

Sim, o cristal estar variando de 300hz a 600hz e no 7541 tem 7 volts no coletor 0 vots na base e emisor estranho pelo que medir antes não tava assim não . Com isso da para dizer que o micro tem defeito

O cristal oscilador do processador e de 12M o mini osciloscopio aqui vai ate 5M serar que tem como eu medir? Alguém tem uma dica?

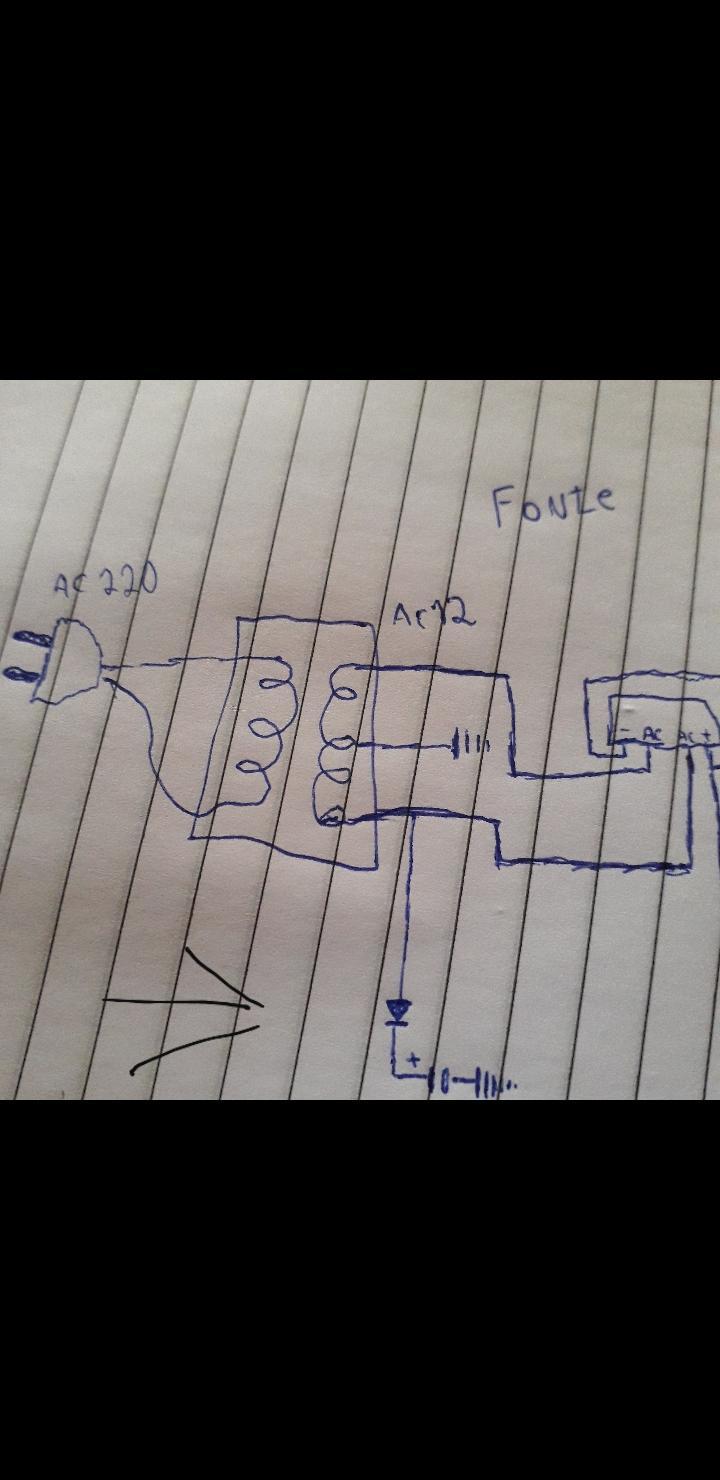

Obrigado por [email protected] acho que eles torraram por causa dos diodos de retificação do 220 ou capacitor grande com fuga sei lá testei o transistores na placa estavam bons talvez o dono ligou ele na tomada com Leds acionado não entendo muito dessas fontes 'rabo quente' mas fiz a adaptação [email protected] coloquei a bateria de celular utilizei a chave da lanterna e coloquei um usb fêmea para iserir a fonte 5v com diodo 1n4001 para bateria receber 4.30v
