Marcos vinicius Ferreira

Desculpa quis dizer os desacloplamento da bobina H para o terra, mas vou testalos . E também vou testar os pontos os la do esquema com gráficos d osciloscopio. Outra dúvida pra tv ligar precisar de qual tencoes no transistor 7541?

Multimetro osciloscopio chegou quais medições posso fazer para verificar se e o micro realmente, os capacitores de largura morrerem pode causar o defeito ? Mas por o que medir não tem o 15 750khz.

Será que não tem perigo de queimar os Leds com 4.20×0.9= 3.7w os Leds são no total 2.5w Aqui tem resistores eles seguram a potencia extra?

Fiz o teste no trasitores na placa e parecem que estão bom os Leds também, o problema parece que é só nesses resistores e diodos de retificação do 220 pra carregar a bateria medir o de cima e deu 112k e o de baixo deu 1k.6

Estou com uma laterna com resistores torrados e queria saber se seria possível trocalos sem esquema,

Olá colegas tava comprando o mustool, e assistindo os videos da eletronica espacial de natal , quando o mustool chegar trago notícias, a numeração do micro e no fim o 1917. A dona do tv disse que quando ela apresentava defeito na tela tipo vertical fechado ela guardava e pegava outra ai quando a outra dava defeito ela pegava esta e tava boa , ouvir estória que ela pegou uma goteira também .

Se o resistor 3443 e 3444 estão descacado e 3425 estar com coloração alterada isto pode dizer alguma coisa ? mas estão com resistência boa! E se eu não trocar o processador e não for processador O que pode ser ? posso substituir lo somente por outro do mesmo? ar outros com número final diferente esses tem alguma coisa?

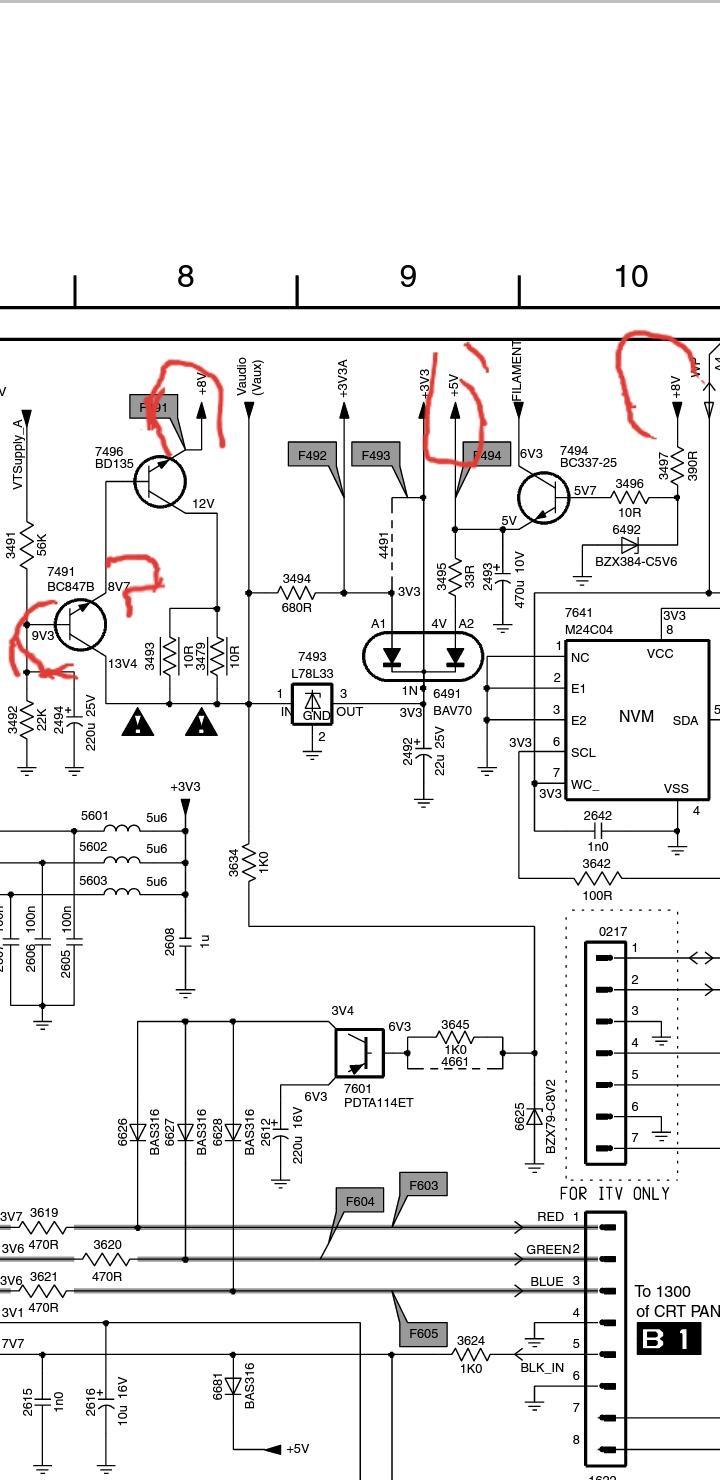

No esquema eletrico da tv Na base do 7422 deveria ter os 3 volts más aqui não tem e normal? Ja que o micro no pino 33 tem a tensão devida

à contato mecânico no fio do focus do fliyback para o pino na plaquinha do tubo ? e so para saber será que teria o processador dela no ML ou so de sucata mesmo?E obrigado a todos que me deram dicas no topico

@BCP So para concluir o topico .Então o processador não estar gerando o 15.750khz. E poderia ser o ci a memória dela?

não deu certo. . Tensões que estão faltando E o ‐12 que alimenta o trafo de drive e todas depois do fliyback também não tem nada!

Vou colocar e já digo o que deu

Só pra informar Verifiquei e não tem problema com os zener não

Esquecir de falar que o barulhinho que ouvir quando o tirei o fliyback fora foi por 4 segundo quando ligo ela. Tava assistindo videos no you tube e suspeitei de alguns desses zener 6127,6492,6453 vou testalos

não estar nem rasgada e furada, observação: e normal o *3504 aquecer ate 70°? E para que serve o 0212?

Sim, mas não posso usar o Tinder éa graxa?

o que você recomenda comprar? um multimetro com frequemcimetro e capacimetro , um multimetro analogico ou um ociloscopio daqueles de um canal até 150khz importado ?

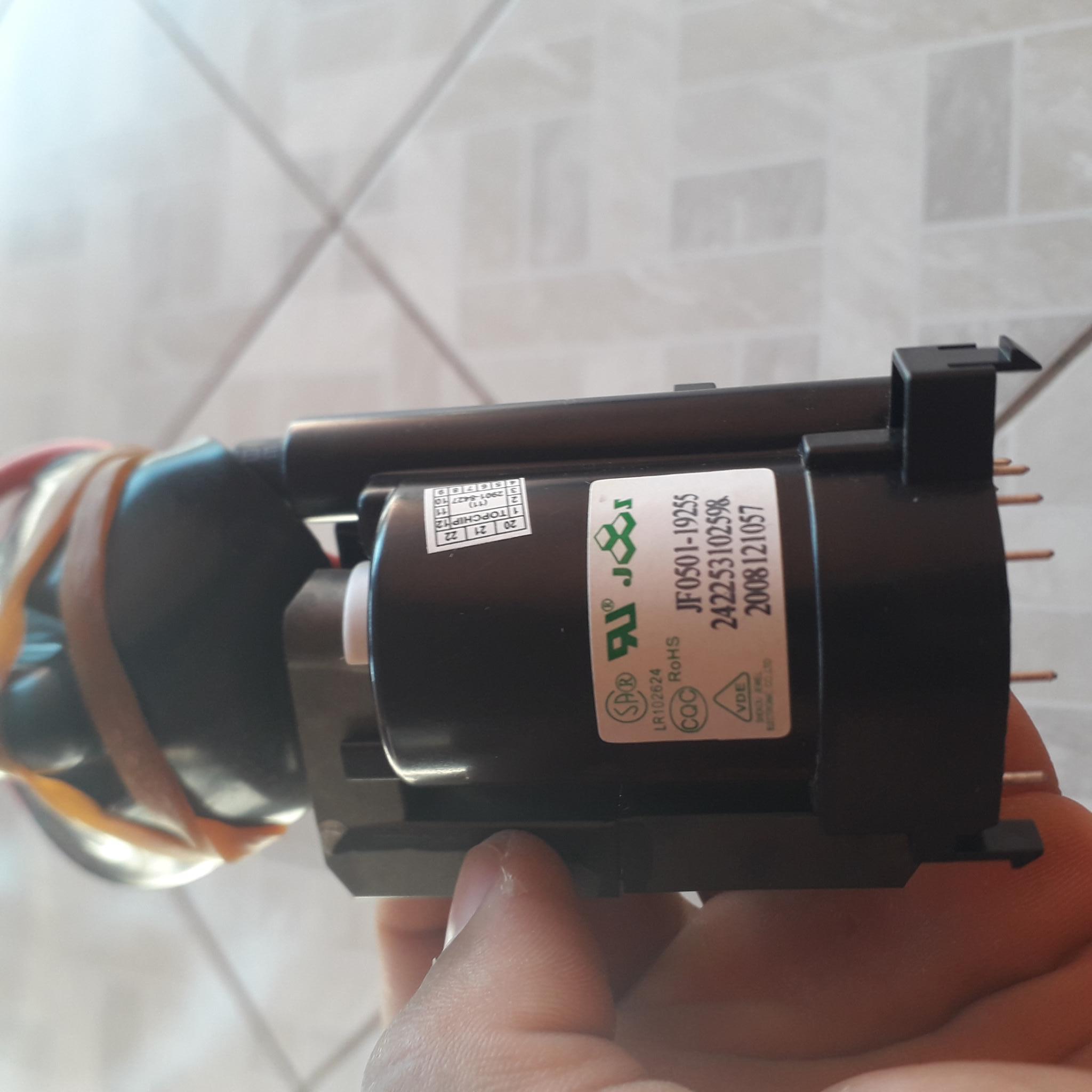

Fiz o pedido do fliyback posso fazer esse procedimento na chupeta do tubo?

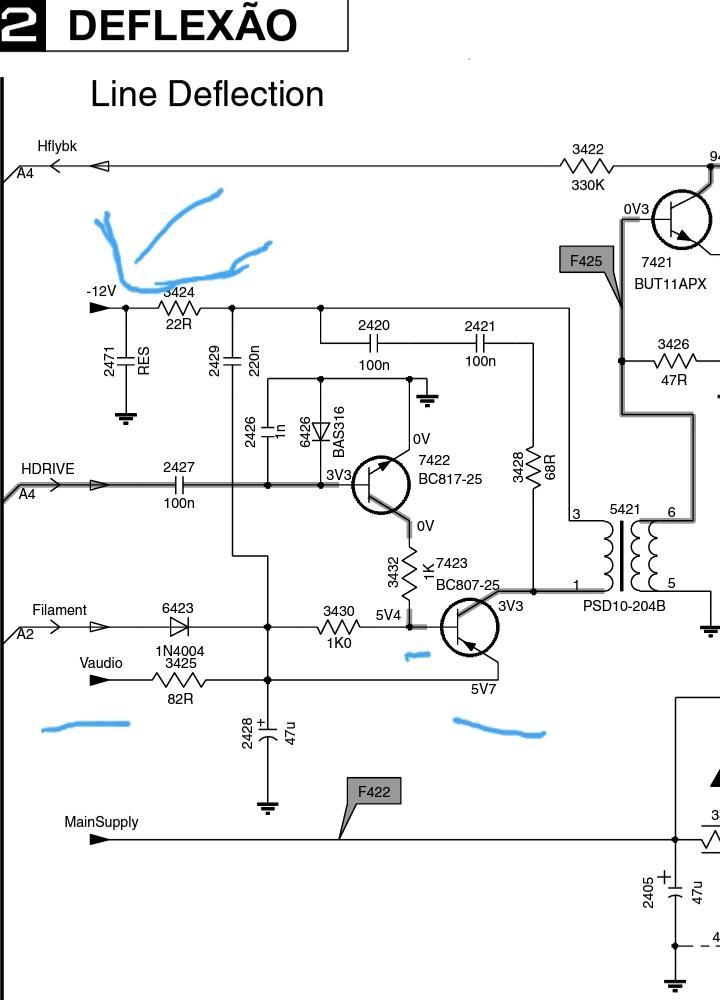

@Luan 1986 No esquema estar escrito 5V7 no emissor e base dele mas com a TV liga estar 10 volts ! Pro fliyback gerar o ‐12 precisa do oscilador do horizontal funcionando?

O vaudio entra no emissor do 7423 com 5 volts mas no meu estar 10 volts e na base também!

@Luan 1986 e que to achando que o 7423 tá meio ruim os 10 volts d audio podem passar do emissor para base dele?

Fiz o teste com capacitor ceramico com 104 de 50v e percebir que meu multimetro digital pode captar 1.41 volts no coletor do 7422 e na base do 7423 tem 1.27 e no emissor tem 1.20 e no coletor 0.07!

@BCP mas é com fliyback fora da placa que tem um curto

Fiz o teste e escutei uma zuadinha bem baixa , e normal o fliyback apresentar curto entre o pino7 para o 3?

São os pinos do 1 ao 8 do fliyback para soltar ? pelo visto vou ter que comprar um ociloscopio.
