Tudo que Marcos vinicius Ferreira postou

  1. Ok. A rede elétrica aqui e 220 volts
  2. Posso utilizar um resistor de 20k 2w ?
  3. Então nese caso tenho que colocar o plug do lado certo na tomada para fase passar no resistor? Mas tudo bem o meu multimetro identifica fase Qual a tensão depois dos diodos para testar os leds ?só para min ter uma noção

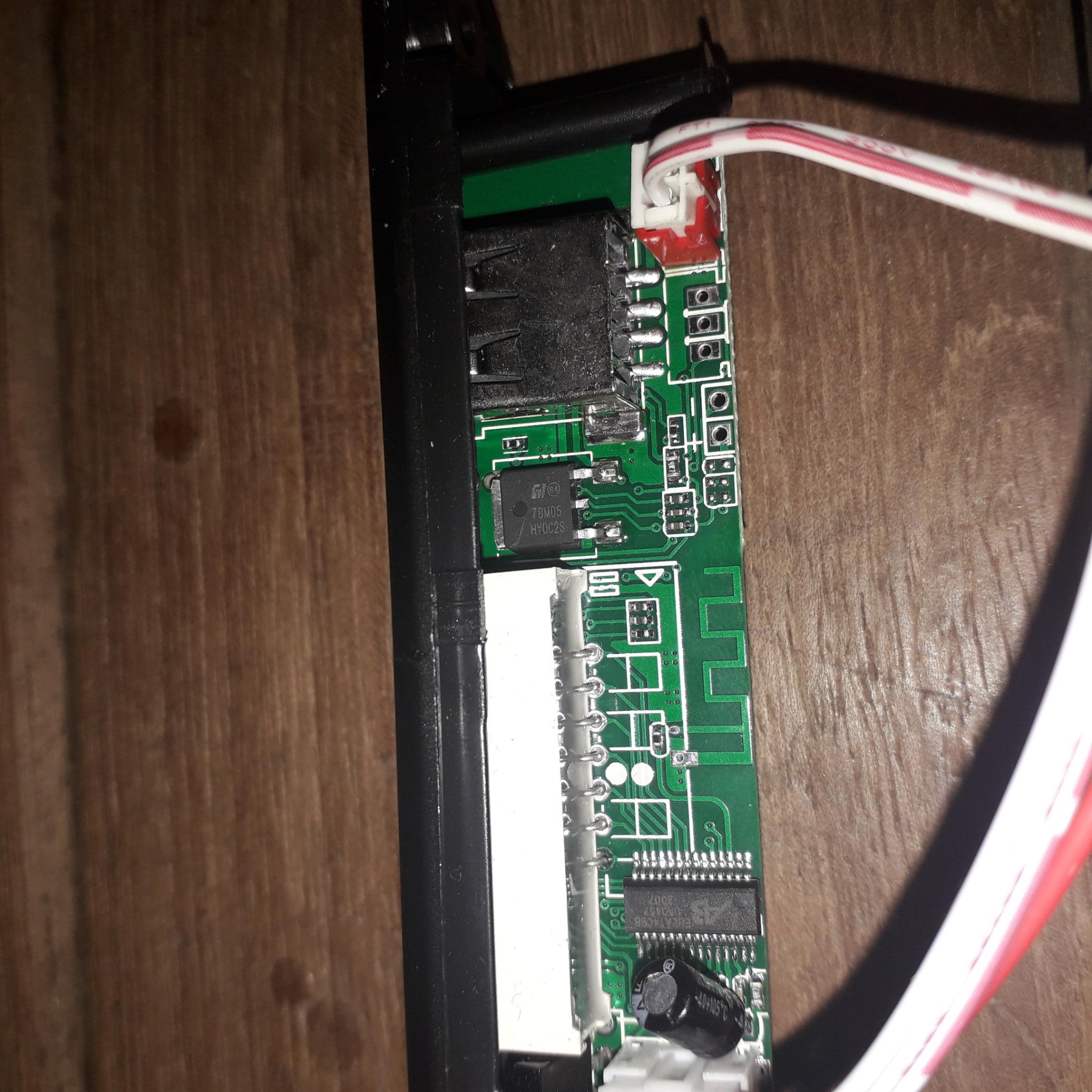

  4. Não entendi muito mas na saída do som da plaquinha tem escrito LO,AG,RO, e um vermelho da antena. Esse ag Tem continuidade pro capacitorsinho do lado só não mando a foto porque já instalei no som, Do aparelho ,os resistores R258 ,R228 ai da foto acima, T Tem uns bt que o volume vai ate o 30 e varia o volume conforme no celular ,esse vai ate o 50 e o volume do celular e separado ou seja o ganho tem mais o volume do celular. Alguém poderia me dizer a impedância que esse som trabalha? Ele usa dois tda7294 e capacitores de 63v por 2200uf pelo que percebir aqui nas caixa dele que não tem um alto falante, um e de 8ohms seria possível esse dois tda trabalhar do som ,trabalhar com 4 ohms pois tá me parecendo que são dois alto falante ligado em paralelo

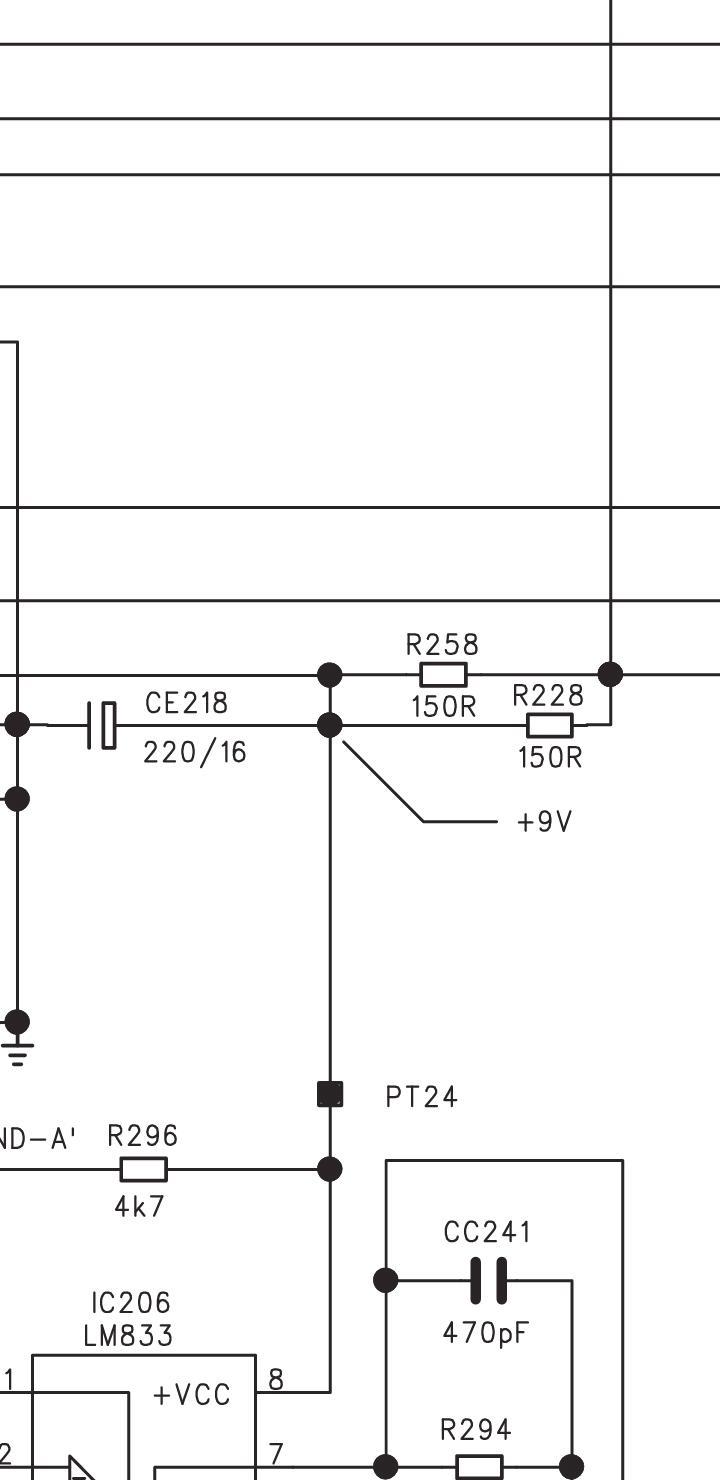

  5. Eu peguei a alimentação do capacitor ce218 e os resistores smD ficaram muito quente Aí peguei só o GND do capacitor e o +12_in que vem da fonte principal Serar que algo vai aquecer agora?
  6. Esse esquema acho que é parecido https://www.electronica-pt.com/esquema/audio/gradiente-som/gradiente-as-m550-4502/

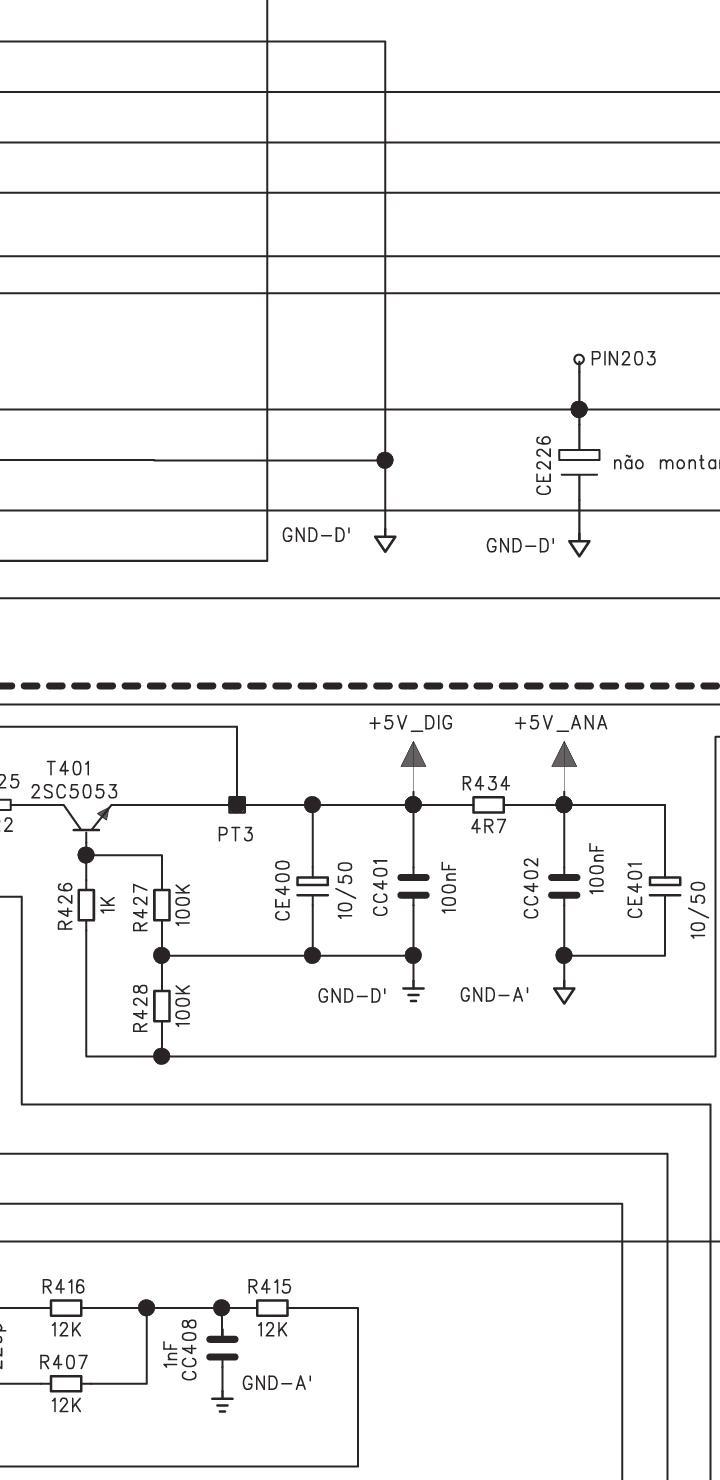

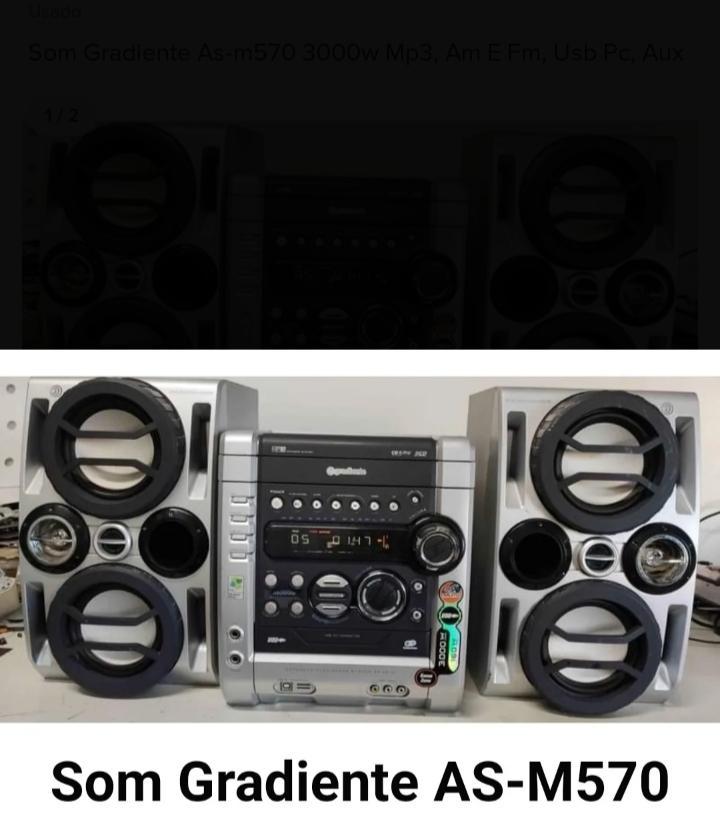

  7. Queria colocar essa placa decodificadora neste mini system as m570 infelizmente não conseguir todo o esquema dele essa plca tem a entrada em 5v e 12v e queria saber em qual parte do circuito ai posso pegar a alimentação do 12volts sem ter problema, e porque essas placas ficar com um ruido quando o audio estar próximo à zero quando estão na mesma fonte digo circuito com mesmo terra seria possível tirar isto? as_m570-as_m550.pdf
  8. Alguém poderia postar um esquema simples para testar os leds dessa tv?
  9. Alguns dos dois diodos desse circuito ai podem causar o defeito de vertical fechado ?
  10. Isso mesmo quando ligava ela aparecia verde vermelho azul bem quase no no final da parte de cima . Tava assistindo um vídeo do defeito dela aqui bem na hora que conseguir ligar ela aqui e não vir no vídeo os arcoris mas o screem da tava bem alto tava vendo a linha de retraco ai no outro dia lembro que a tv não queria segurar ligada mais. @Luan 1986 Mas o arco-íris aparecem na hora que tv estar começando a aperecer imagem ai depois não da para ver mais quando o horizontal e vertical estão trabalhando
  11. Eu peguei a tv em julho que estáva o tempo todo em estandy descobrir isso com a ajuda do @BCP e @Luan 1986 que me ensinou a ligala sem controle remoto ai fui testar o horizontal que estava bom ai o terminal da base quebrou resoldei e a tv funcionou resolvendo o titulo do topico 《《《《 》》》》só que a tv ligou apresentado o seguinte defeito 》 a tv liga com arcoiris na parte bem d cima da tela Aí o vertical fechado na parte de baixo foto no comentário #109 fica por quatro segundos ai a tv *desliga *desarma ( tv para gerar os 15750hz eu verifiquei e os 60 Hz também ) o Luan 1986 disse que a TV faz isto com defeito no vertical e rgbs 》 mas esqueci de falar que a tv dava um estalo e um brilho *faisca dentro do tubo isso é meio estranho pois quando a gente desliga a tv ela não faz isto!《 ai fui tentar tirar o defeito no vertical coloquei fliyback antigo ai mexi no vertical tentado consertar a tv uns 2 dias com ela *desarmando, ai a tv deu um *faisca mais forte um pouco e *desarmou ai esperei descarregar os capacitores se colocar imediatamente ela não ligava , foi logo que ficou chiando ai tirei logo da tomada ai coloquei de novo por mais tempo um pouquinho ai o TR horizontal não resistiu e entrou em curto total ,ficou apitando ainda e não mexir mais na tv
  12. Sim, a tv tava dando imagem ate queimar o horizontal, como na foto acima ai a tv (desarmava parava de gerar o 15750khz) e da uma faísca acho que no Mat dentro do tubo ai desligava tudo na mesma fracao de segundo
  13. Pensava que isso era normal, imaginei que era o tubo descarregado pois a tv desarmada o pulso de 15750khz do horizontal junto .por isso não falei antes
  14. Troquei o fliyback e não é o problema serar que talvez seja um desses trasintores smd com fuga ?os bd ja testei e todos os resistores! Quando puder vou mencionar a solução do topico aqui e talvez criar outro Tava mexendo na tv e tr horizontal queimou não sei se foi por causa do fliyback ou capacitor de largura por via das dúvidas vou trocar os três devia substituir alguma coisa mais? Esqueci de falar quando a tv desliga ela da uma faísca dentro do tubo! Isso é normal? Alguém poderia me dizer qual o pino a tv recebe a informação de que horizontal estar com defeito? 14pt3131-78r_14pt4131-78r_20pt3331-78r_20pt4331-78r.pdf
  15. Então se eu verificar Leds com defeito posso tirar dessa barra da Samsung e colocar na barra da semp?
  16. Estou com uma tv aqui e queria confirmar realmente se a tv estar com Leds queimados eu fiz as medições das tensão no dos Leds e deu tv ligada 80 ‐ 40 ‐ 40 ‐ 1.6 o detalhe e que a utima tensão não varia em standy by ou ligada e a tv não tem som mas talvez ela so emitir som só com o converssor não sei. Eu percebir que contra luz eu vejo chuviscos na tela! E se for os leds alguém saberia me dizer se posso adaptar os Leds de uma sucata de outra tv vou postar a foto dos modelos dos Leds dessa tv e da outra que tô querendo adaptar Seria possível usar os Leds dessa TV : UN43T5300 No lugar dos led da tv led DL3244(a)w?
  17. A situação da tv aqui me parece que tá difícil no coletor dos bd 135 estar com +12 e bd 136 com ‐ 12 já verifiquei quase todas os componentes de circuito tô suspeitando do fliyback novo vou colocar o antigo. A única coisa que percebir e que algumas tensões estão baixa a do coletor do bd 135 que devia ser 20 pelo esquema e as tensões dos RGB que deviam ser 3 e estão com 1.5volts! Se eu trocar o fliyback e não resolver devo abrir um novo tópico?
  18. O resistor entre os emissor estar com 1.1 ohms mas não tem problema não ele é para regular o hfe dos bds não e? Pino 1 da defletora horizontal
  19. Serar que não pode ser esse fliyback novo que troquei?
  20. Refiz a trilhar aqui e a tv ligou como na foto acima mas ela desarmou e desligou pode ser por tensão baixa! No circuito do horizontal A tensão do capacitor 2465 estar com 12 volts e o capacitor e de 160vots! Já troquei ele por um de capacitancia maior
  21. Deixa eu te falar a tensão no capacitor 2465 tá baixíssima ai aumentei a capacitancia para 47 uf e tensão subil para 60 volts tinha deixado o fliyback regulado ai quando fui encher nela hoje pela manhã não deu imagem aumentei o sscren e deu imagem so que a tv deu algum defeito mas não foi no circuito horizontal que estar bom com 15 750 Hz mais no coletor s só escutei o som da alta tensão e tem os 180 volts no capacitor 2447 a unica tensão que não tem ágora e o +5 aliás antes tinha ligado a tv sem o resistor 3005! A tv tá sem a tensão do filamento por isso não tá gerando o +5 Me parece que tá com trilha partida pois no 2444 tem tensão! Isso poderia fazer a tv não da imagem?

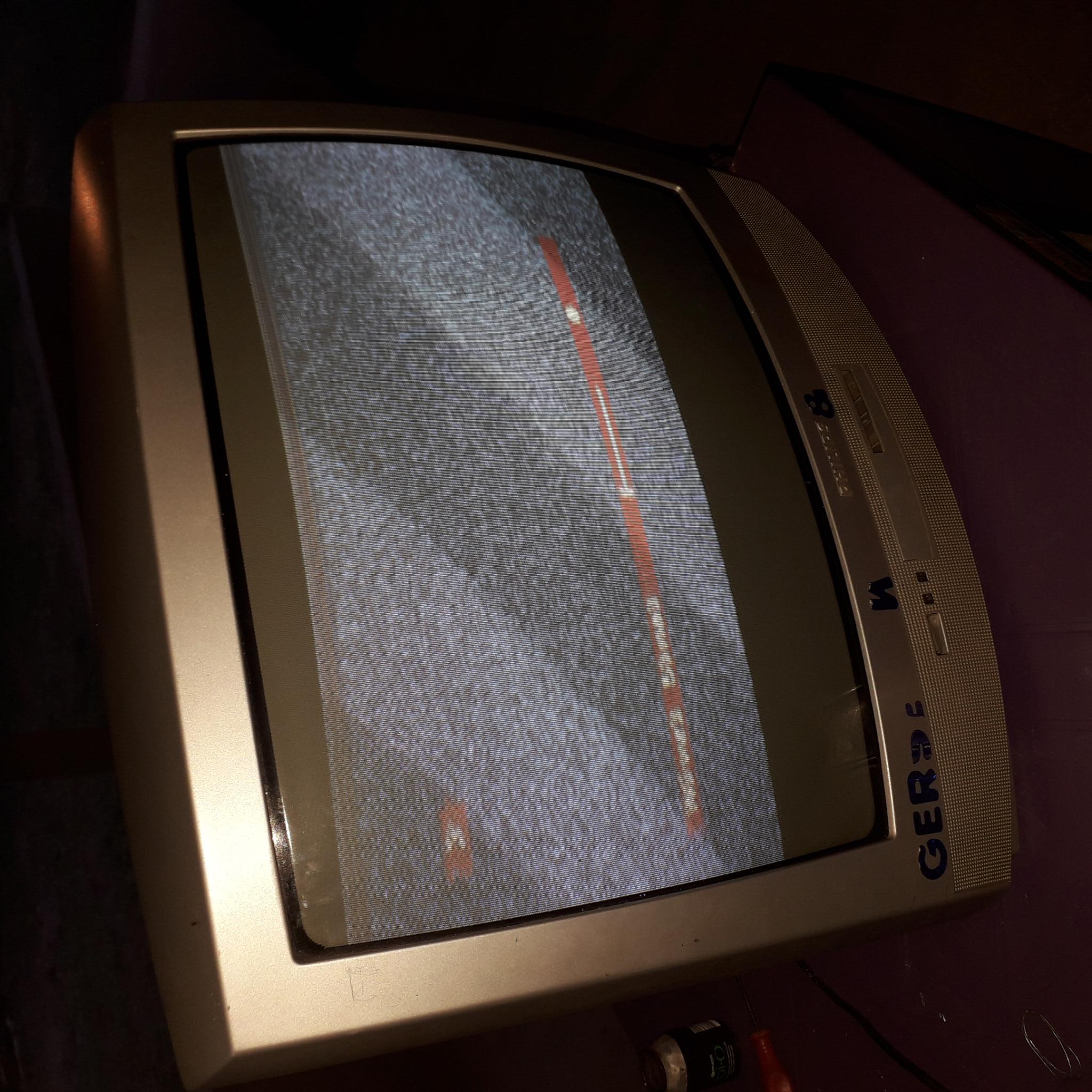

  22. A tv tá com imagem meia fechada na parte de baixo.
  23. A tv ligou vou mandar um vídeo aí só que a alegria dura pouco vou tentar mandar o vídeo do próximo defeito A tv liga com tela toda preenchida por 4 segundos ai fica da seguinte forma

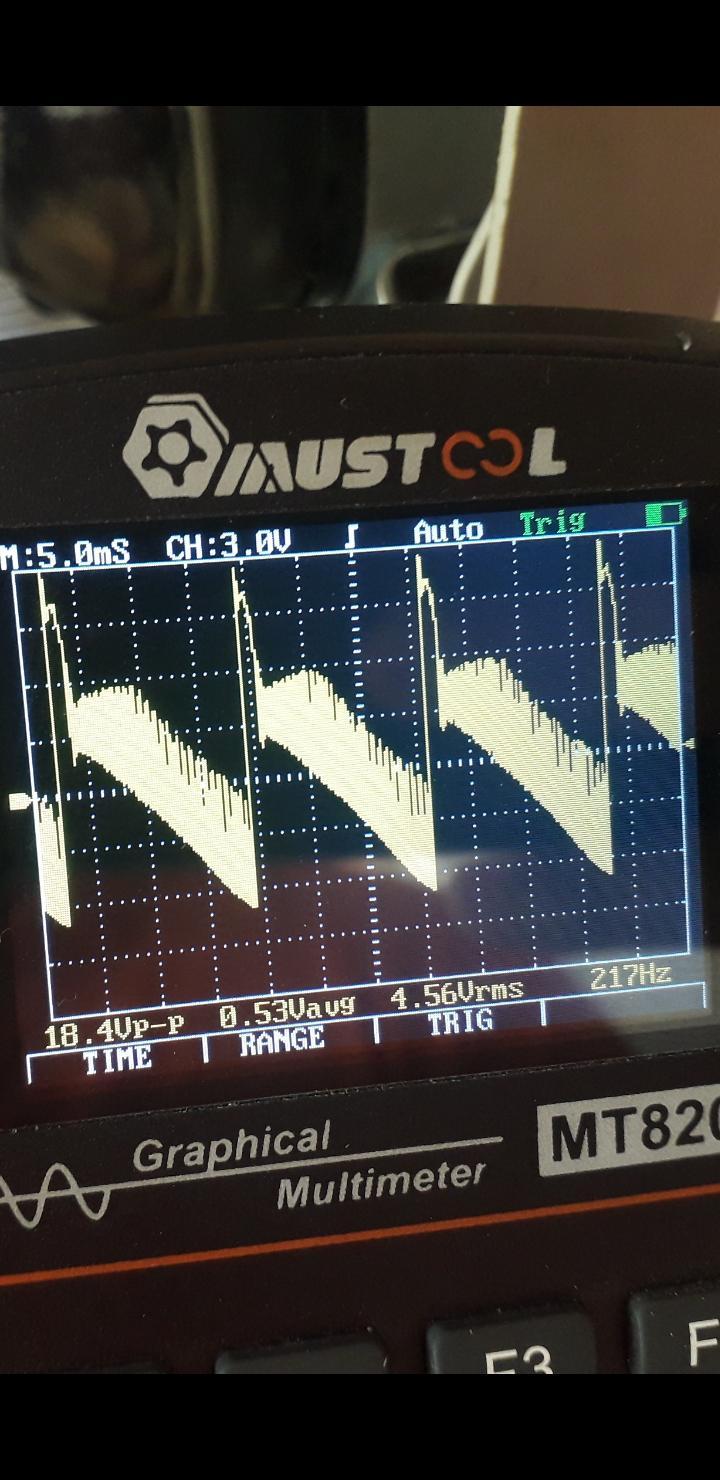

  24. Desconsidere o valor da foto do mutimetro não tô medindo ele não A capacitor da foto e do desacoplameto bobina defletora horizontal Para o terra
