Maurício2006

Fazer fonte chaveada é um terror!! Melhor comprar pronta. []'s

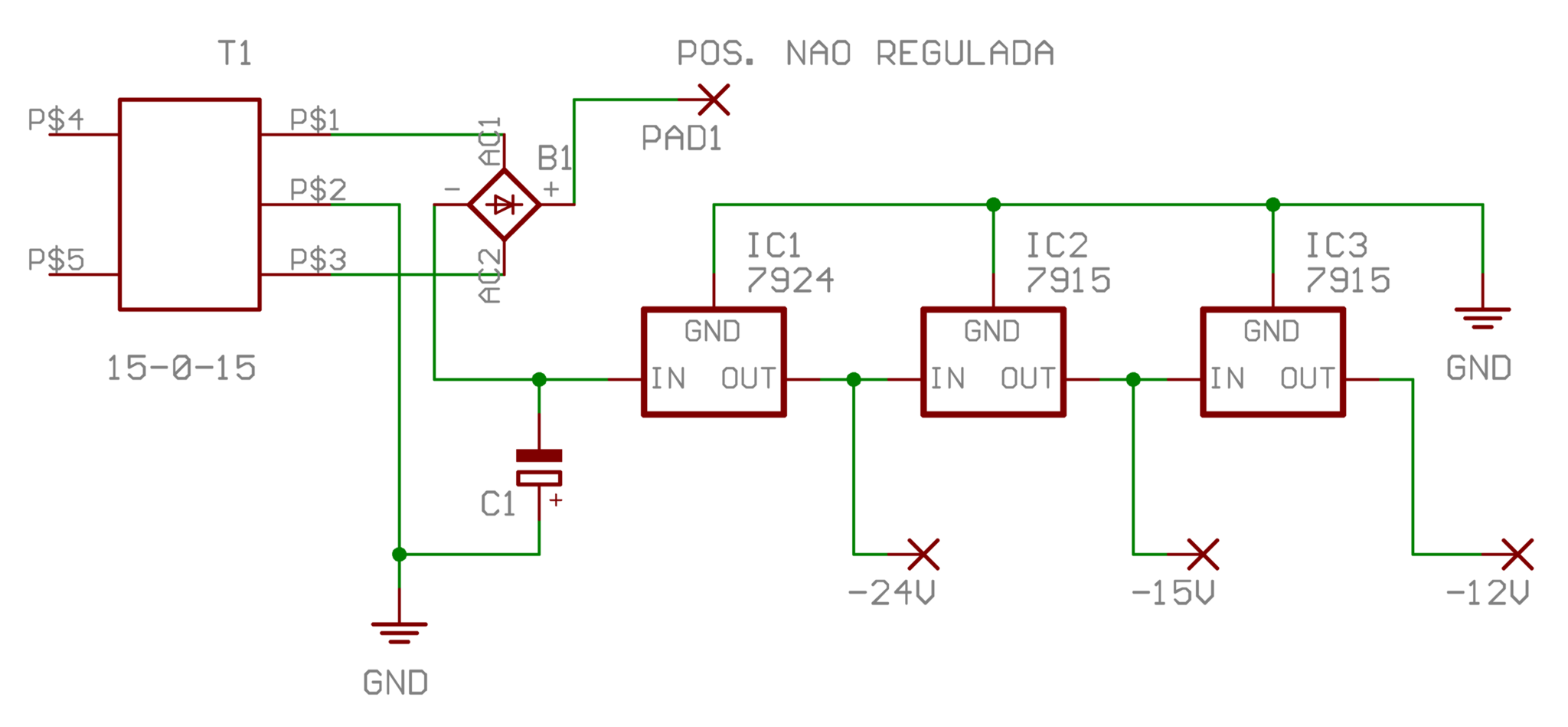

Não se esqueça tb, que a carcaça do regulador é terra. Se for xingling (chinês), eles nem se preocupam com isso. Os componentes são dimensionados nos limites, pra baixar custo. Se for um melhorzinho, os caras fazem dissipadores na própria placa de circuito impresso. Lembrando tb, que a grande maioria das fontes vendidas no comércio são chaveadas, e nesse caso, a potência dissipada internamente é bem menor, devido a alta frequência em que essas fontes operam. []'s

www.soldafria.com.br

O nome é esquisito, mas parece que o site é bom: www.soldafria.com.br []'s

Em 5V, você pode usar resistores de 270 até os 470 ohms do circuito. Menor resistência, maior corrente e maior emissão de luz. Depende da distância que você vai colocar o LED emissor. Com 1K, a corrente vai ser muito baixa, logo, luz mais fraca. Normalmente, esses LEDs são projetados pra corrente contínua de 20mA e pulsante entre 100 e 200mA. Em circuitos TTL, um pino aberto significa nível 1, alto. Mas, eu não confio muito nisso não e sempre coloco um pull-up pra garantir esse nível na entrada da porta. Flutuando é flutuando. Pode pegar qualquer valor de tensão. []'s

Fototransistores/fotodiodos infra-vermelhos são sensíveis à luz infra-vermelha. Nesse caso, seus LEDs emissores tem que ser infra-vermelhos, tb! Acho que luz laser com fotos infra, tb funciona, mas, não tenho certeza. Nunca usei. E não é colocar uma resistência em série com o fototransistor, não! O coletor do transistor tá ligado no pino 6. Então, coloque um resistor de 10K entre o pino 6 e a alimentação do circuito. Um pino do resistor no pino 6, o outro na alimentação (+5V). Bingo! []'s

Qualquer fototransistor/fotodiodo que você colocar nesse circuito irá funcionar. Inclusive aqueles fototransistores que se parecem com um LED. Como o sinal no pino do integrado tá flutuando, seria melhor colocar um resistor de pull-up (10K) entre o coletor e a alimentação do circuito. Dá uma olhada aqui: http://www.photonic.com.br/ftr.html []'s

A maioria dos que usam redes trifásicas são as indústrias. Muitos motores... Muitos fornos elétricos... Muito consumo... Redes trifásicas costumam ser de 380V. Em casas, o que é mais comum é a rede ser monofásica. 110 ou 220V, ou 110 e 220V, sendo o 220V para ligação de chuveiros. Esse último caso, é o padrão aqui, na cidade de São Paulo. É o padrão! Instalado pela concessionária. Não é preciso "pedir" para eles instalarem o 220V. Não sei se essa rede daqui pode ser chamada de "bifásica". Muitos chamam assim. Eu pessoalmente, acredito e chamo ela de monofásica, porém, há muitas controvérsias! []'s

Registrar? Registrar o que? O PIC? Pelo que eu saiba não precisa fazer registro do componente, mas, pra pedir amostras pra Microxip, só depois de um "inquérito" aqui, com um distribuidor deles. A maioria dos fabricantes de semicondutores lá de fora não manda mais amostras pra cá por causa dos impostos! É... Quem mandou votar no mula!! :lol: Acabou a mamata!! A loja da esquina agradece!! []'s

Todo módulo de LCD tem isso. É como o soschip falou. ehehehehehe darkeen! SE o produto fosse SEU, você gostaria que eu abrisse? ehehehehehehe []'s

claudomirorl! Muito bom o circuito, hein, man! No discreto é flórida! Parabéns! []'s

Seu processador vai sofre bastante? Se for desse jeito, já era pro meu ter queimado. Sempron 64 2.8 Roda legal com esse processador. Abraços

Boa Tarde galera. Bom, instalei o jogo no meu pc, e não entendi direito. Estou fazendo "Eventos de Corrida" com 3 carros (Cobalt/Civic e Golf GTI), e ainda não entendi o jogo. Estou tunando um outro carro. Mas só consigo jogar com esses 3. Cadê o carro que estou tunando? Eu depois jogo com meus carros modificados? Abraços e muito obrigado!

No mercado, o ATMega8 de 16MHz é fácil de encontrar. A Multcomercial tem: http://www.multcomercial.com.br/store/offLine.php []'s

Olá, claudiojz. Se você alimentar um LED, que tenha uma tensão de operação de 3V, com um circuito de 6V, vão sobrar 3V. Pra limitar a corrente que o LED suporta, são usados resistores. Os 3V que sobraram da fonte vão ficar em cima do resistor. A corrente que passa pelo resistor é a mesma que passa pelo LED, pois, estão em série. Já que a queda de tensão no resistor é de 3V e a corrente que irá circular por ele é de 20mA, pela lei de Ohm: I = E/R. R = E/I. 3V/20mA = 150 Ohms. Para o LED não trabalhar no limite, aumente a resistência do circuito. Não muito, senão, o LED não acende. 15mA é uma corrente segura. É só calcular. Dependendo do resistor que você usou com essa bateria de celular, pode ser que a corrente fosse bem grande, não sei, o que pode ter causado desgaste no semicondutor. []'s

Salve, claudiojz. beleza? Cara, a maioria dos leds de alto brilho trabalham na faixa dos 3V, não 6V. você pode ligar um led num circuito com qualquer tensão. O que precisa ser limitado é a corrente que vai circular por ele. Na maioria dos leds, a corrente eficaz/limite se situa na faixa dos 20mA. É só calcular o resistor com base na lei de Ohm. Pra alimentação de 6V, 3V de queda no led, 3V de queda no resistor e 20mA, pode usar um resistor de 150 ohms. Pra ter segurança, use um de 220 até 270 ohms. []'s

Olá, glazarini. Com um potenciômetro somente, esse circuito não irá funcionar de forma correta. Os dois potenciômetros são necessários. você pode usar tb potenciômetros de 2K e um resistor de 120ohms no lugar de R2 e R3 do esquema, ou, se você encontrar, um potenciômetro duplo, de 2K à 5K para você poder controlar as duas tensões simultaneamente. []'s

RS232 e USB são padrões totalmente incompatíveis! Se você ligar direto vai dar zebra.... A dica do bitpt é legal, ou então você pode tb tentar isso daqui: http://produto.mercadolivre.com.br/MLB-61973096-_JM []'s

Salve, Felipe. Dá uma olhada nisso. O próprio datasheet esclarece: If VCC2 is connected to VCC with no resistor, the IC can be damaged by overcurrent when operated at the voltage range close to the maximum operating voltage. O que significa que se você ligar sem o resistor, pode fazer com que o CI exploda. O resistor funciona pra duas aplicações: como limitador de corrente, e como fusível. É isso aí! []'s

Gozado, soschip.... Antes a sua imagem não estava aparecendo. Agora tá! O fórum tá esquisito.... []'s

Procure na net por PONTE H ou H BRIDGE. []'s

beleza, amigo! Podendo ajudar, tamos aí! []'s RETI.

É só utilizar um transformador com 12V no primário e 24V no secundário, ou o contrário, 12V no secundário e 24V no primário. É só inverter. Retifica, filtra e regula. Dependendo da corrente que você precisa, você pode tb utilizar circuitos DOBRADORES DE TENSÃO, à base de diodos/capacitores, mas, analógica não é a minha praia. []'s RETI.

Não há curto nos transistores, pois, a IMPEDÂNCIA (resistência) do transformador limita a corrente nos coletores dos transistores. Os diodos são usados nesse caso, para proteger os transistores da FCEM (força contra-eletromotriz) gerada pelo transformador quando um dos transistores entrar em CORTE. Caso contrário, toda a energia acumulada pela bobina, seria descarregada no transistor, e aí sim, ele poderia queimar. Se você reparar bem, o esquema que você postou é EXATAMENTE igual ao circuito do Zurca, sendo que a única diferença é que no lugar dos resistores você tem o transformador. É isso. Este circuito como proposto pelo esquema, só funciona porque leva em consideração a diferença de construção dos semicondutores. Não existem dois semicondutores exatamente iguais. Por este fato é que o circuito funciona, porque, quando o primeiro transistor conduzir, o segundo será imediatamente cortado, pois sua base será negativada através do capacitor ligado em sua base, até que o outro capacitor se carregue e aterre a base do transistor que está conduzindo, levando este, ao corte, o que faz com que o outro transistor conduza, repetindo o ciclo. SE os dois transistores fossem exatamente iguais, este circuito não funcionaria, beleza? []'s RETI.

Salve, Márcio. O circuito do Zurca está correto. A própria impedância do transformador já funciona como um limitador de corrente pros transistores, beleza? Este circuito aí é um flip-flop. Os transistores vão trabalhar no esquema corte/saturação. []'s RETI.
