Valdenir_Duarte

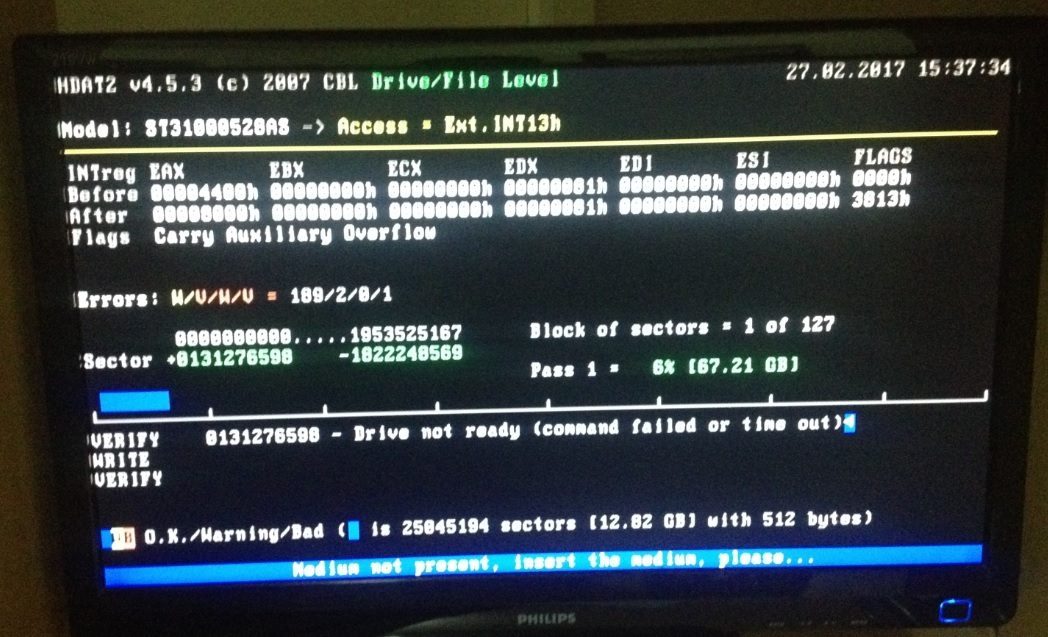

Boa tarde! Tenho um HD Seagate 1TB, que parou de inicializar. 04 partições assim distribuídas : 1-Windows 7 - 100GB 2-Backup - 100GB 3-Arquivos Diversos - 300GB 4-Torrents/Filmes - 500GB A Bios consegue "Enxergar" o HD, mas o Windows não. Se inicializo o PC com um Pendrive de BOOT pelo "HIRENS", também não consigo enxergar o HD. Por isso eu resolvi rodar o HDAT2 existente no pendrive de Boot (HIRENS 15.1) que eu tenho, para tentar corrigir setores defeituosos. Após 48 horas rodando atingiu 6%. (67 GB), mas começou a apresentar a mensagem de erro abaixo, então eu abortei o procedimento. Mensagem azul que aparece no rodapé: "Medium not present, insert the medium, please..." -Alguém saberia me informar o motivo desta mensagem e se tem como eu prosseguir com a análise do meu HD? -Outra dúvida: Este tempo está correto? Gatei 48 Horas rodando o aplicativo e só atingiu 6,7% de 1TB (ou seja: 67GB).

Olá Dom! De fato demorou pra caramba, ainda mais que minha conexão não é lá esta coisas. Eu baixei o primeiro arquivo da lista e fiz a instalação em minha máquina ,mas continuou sem áudio. Vou tentar descobrir se é alguma configuração, porque de Windows 8 eu não conheço nada, estou dando os primeiros passos. Obrigado pela dica do Link com os drives.

Boa Noite! Procurei aqui no forum, mas não encontrei a solução para a minha dúvida. Tenho um PC com uma Mother Board Asus P7H55-M/BR, funcionando com o Windows7 ultimate. Instalei o Windows8.1 Pro para fazer um dual boot com o Win7, porém eu não consigo encontrar os drives da MB para funcionar com o Win8.1. Nem no site da Asus eu consegui os drivers, pois quando eu digito o modelo da MB o site me pede para informar o sistema operativo, mas não me dá a opção de escolher o sistema. Com isso eu acabo não conseguindo localizar os drivers. Alguém saberia como posso conseguir estes drivers? Principamnete os de SOM e de VÍDEO. Obrigado!

Teoricamente um circuito com transistor npn ou fet canal n como os mostrados no esboço do link: http://www.4shared.com/document/CLTaeUqy/CHAVE_COM_PIEZO.html deveria funcionar. Note que o coletor © do transistor npn tem que estar no lado mais positivo e que o emissor (E) tem que estar no lado mais negativo. O mesmo vale para o fet canal n, com o dreno (D) virado para o lado positivo e a fonte (S), para o lado mais negativo. O grande inconveniente é que o toque no PIEZO tem que ser bem forte, e que a duração do pulso gerado é muito pequena, o que talvez não seja suficiente para fechar a chave, e causar a ação esperada. Por isso eu sugeri anteriormente a inclusão do monoestavel, que tem a finalidade de aumentar a duração do pulso. Para ver se funciona tem que testar na prática

Esta versão está mais para 3.1, que faz a seleção da tensão de vpp através da seleção das chaves sw3 e sw4. Não seria problema com a instalação do programa e dos driver´s da placa? Não sei se existe um procedimento diferenciado para instalação em XP-SP3, acredito que não, mas quando não se tem certeza o melhor é cercar todas as possibilidades para encontrar o defeito, daí a possibilidade de testar sua placa em um XP-SP2 ou WIN-98.

A versão é essa mesmo? Nunca tinha ouvido falar. O comando Verify até então eu supunha que servisse apenas para comparar o conteúdo do Buffer com o conteúdo do chip em teste. Se os conteúdos forem iguais retorna a mensagem: "Device Verify Ok" e Se os conteúdos forem diferente retorna a mensagem "Error at 0xXXXXXX chip=0xXX buffer=0xYY", onde: 0xXXXXXX é o endereço onde ocorreu a primeira diferença entre o conteúdo do chip e o conteúdo do buffer, e 0xXX e 0xYY é o conteúdo do chip e do buffer respectivamente. Você está executando o comado verify desta forma ou sem inserir nenhum chip em teste no soquete?

É um tektronix portátil antigo modelo:DMM213 de um só canal.

Fiz o teste que sugeri: Um Piezo na base de um transistor, chaveando um led em série com um resistor de 47R ligado para uma tensão de 12V. No video dá para ver com um osciloscópio como o pulso é rápido, mas com o transistor já é suficiente para fazer o led piscar. A cada batida no Piezo o sinal no coletor do tansistor cai de 12V para proximo de 1,5V que é a queda de tensão no led.

A amplitude chega realmente a 8V, eu medi com um osciloscópio quando estava montando o circuito de um metrônomo: http://wayneandlayne.com/metronome/ , que utiliza esta mesma aplicação de dar toque no PIEZO e ler o valor na entrada de um PIC, para determinar o Rítimo. Além do pulso ser muito rápido, acredito que o Piezo não consegue fornecer corrente suficiente para fazer um led brilhar, Neste caso quando você alimenta o led com piezo, o led deve arriar o sinal do mesmo. Experimenta colocar colocar o piezo na base do transistor (Como no esquema que postei) e colocar o led no coletor do tansistor em série com um resistor de 47R para uma fonte de 5V e veja se o led pisca. Pelo fato do pulso ser muito rápido às vezes nem precisa do resistor. Se funcionar tá no caminho.

Na verdade quando você dá "toques" no Piezo, você gera pulsos de amplitude relativamente altos, até 8 volts, o que pode ser comprovado utilizando um osciloscópio. Porém os pulsos gerados são muito rápidos e o multímetro não consegue registrar a sua amplitude, por isso você só consegue indicação de 1 ou 2 Volts. O que precisa ser feito é aumetar a duração do pulso, que pode ser feito com um circuito monoestável conforme o rascunho que fiz em:http://www.4shared.com/photo/n9gWZta4/Mono_e_Piezo.html Quando você der um toque no piezo, o pino 2 do 555 vai a nível lógico "0" e dispara o monoestável que ativará a saída (Pino 3 ) pelo tempo de 1,1RC. Se R=1MR e C= 1uF, o tempo de nível lógico "1" na saída do 555 será de 1,1 Seg, para tempos maiores aumentar o resistor. Foi só uma ideia, deve haver outos meios por aí.

Muito bom Mauricio! Gostei deste site

Certifique-se de que o seu gravador seja o do link abaixo: http://www.4shared.com/file/38219336/2132446f/Doc_V31s.html Se for imprima o esquema para que ao fazer o teste de Hardware você possa fazer medições para ver onde o sinal está interrompido. estou supondo que você fechou as chaves 3-5-6-8-10-12 do DIP e que as chaves 1-2-4-7-9-11 ficaram abertas. Se você não errou no fechamento dos DIP-SWITCH, você deve ter trilhas abertas pois não passou no teste nem de um terço dos pinos.

Enquanto você não passar no teste de Hardware completo, você não vai conseguir fazer nada com o gravador. O fato de suspeitar que a sua porta paralela não esteja configurada corretamente não deveria influir no teste de hardware, e nem retornar erro de conexão. Você fez o teste de Hardware conforme: http://www.4shared.com/file/38135687/588f1af/TESTE_DE_HARDWARE.html Qual procedimento usou para instalar o programa do gravador? Eu fiz conforme indicado abaixo e funciona bem: (WINDOWS XP): 1)- EXECUTEI O PROGRAMA setu97ja.exe 2)- EXECUTEI O PROGRAMA port96nt.exe 3)- LOGO EM SEGUIDA REINICIEI O PC 4)- AO REINICIAR O PC EXECUTEI O PROGRAMA xp-stop-polling.reg Estas infprmações de como instalar o programa eu tirei aqui mesmo no forum passadas pelo zurca : http://forum.clubedohardware.com.br/topico-relacionado-willem/311026?t=311026&highlight=WILLEM

Basta fazer o cabo pino a pino! A ligação dos pinos para o terra é feita no lay-out da placa.

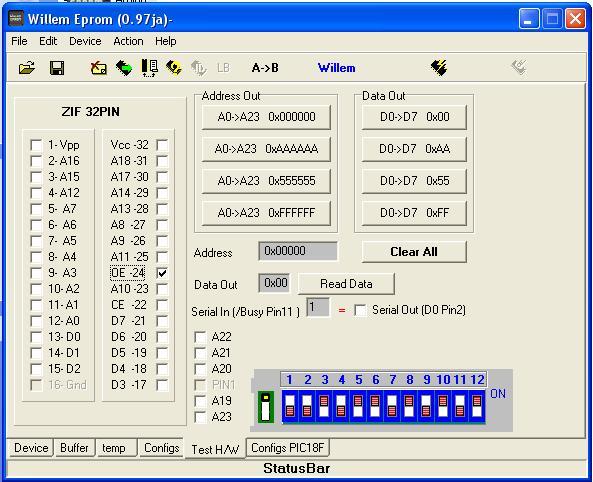

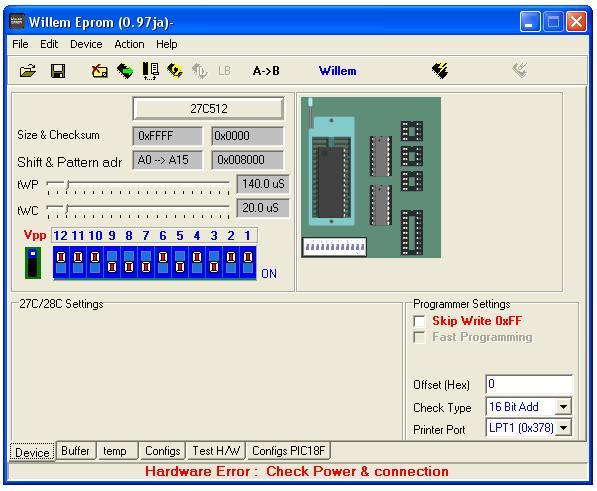

Qual versão você montou? PCB 3.1 PCB3B 4.0 4.1 Testou a alimentação dos CIS, para ver se tem 5Vcc? Na opção Test H/W você tem que conseguir testar o sinal que entra no pino 2 do Db25 (Serial out) passa por 02 inversores e dois transistores e sai no pino 11 do Db25 (Busy). Quando este sinal está interrompido, ocorre erro de Hardware. Quando o +5Vcc não está ok ocorre erro de Hardware. Eu uso o cabo de Scaner Impressora, mas para tirar a sua cisma, confira o cabo, o mesmo tem que ser pino a pino pelo menos do pino 1 até o pino 17. Do pino 19 ao pino 25 (que também têm que estar ligado pino a pino) estão todos ligados para o terra. O led vermelho deveria apagar sim, mas para tentar resolver este problema você tem que solucionar o erro de : hardware erro check power & connection

A tensão de saída do LM317 para o circuito U1-R2-R1 pode ser dado pela formula: Vout=1,25(1+R1/R2) Pela fórmula acima vê-se claramente que se você usar um potenciômetro de 10k no lugar do original que é de 5k, basta alterar R2 de 240R para 480R, conforme o raciocínio do Mauricio. Você dobrou o valor de R1, porém dobrou também o valor de R2 e a relação R1/R2 permaneceu constante. Como não existe valor comercial de 480R, use o valor comercial mais próximo que seria 470R ou 560R.

Entre no site faça o seu cadastro e boas compras! Quanto ao preço, pode ter certeza são bastante salgados, mas na Farnell por exemplo onde eu prefiro comprar você acha qualquer coisa e vendem qualquer valor. RS DO BRASIL ==> https://ssl503.websiteseguro.com/rsdobrasil/loja/pesquisa.asp Telefone: (11) 3031-4491 / 3044-9080 FARNELL DO BRASIL ==> http://www.farnell.com.br/u_Index.apw Telefone: Tel/Fax: (11) 4066-9400

Já que você usa o Win98, não precisa muita coisa não! 1)-Não sei qual versão de Software você está usando, mas procure usar a mais atualizada que é a version 0.97ja. Vá no link: http://www.willem.org/ e baixe esta versão, que já vem em forma de " SETUP" que instala no Diretório: "C:\Arquivos de programas\EPROM3\EpromM51.exe" e cria no Desktop um atalho para o aplicativo. 2)-Uma forma que sempre usei para certificar-me de que o Software e os Driver's foram bem instalados, é o seguinte: a)-Estando on gravador devidamente conectado à porta paralela, ligue o gravador b)Todos os 03 Led's ficarão acesos (VM-VD-AM). c)-Execute o programa do gravador , neste caso a nossa versão 0.97ja previamente instalada. d)-Nesta hora os led's VM e AM se apagarão, ficando a pena o led VD aceso sinalizando que o gravador está ligado. e)-Os outros dois led's não deverão ascender de forma alguma, enquanto você não executar nenhum comando, como por exemplo: LER- GRAVAR- BLANK TEST - VERIFY, etc, etc, etc! Se depois de algum tempo os outros dois leds voltarem a ascender sozinhos, tem "ALGO ERRADO". Aconteceu comigo e no meu caso era um driver de SCANER GENIUS (COLOR PAGE VIVID PROll) que estava instalado causando toda esta "BAGUNÇA", Descobri depois de 06 meses. Se você não conseguir passar daqui, provavelmente não vai conseguir mais nada, como: LER-GRAVAR-VERIFICAR-TESTAR O ID, etc. 3)-Estando devidamente Instalado o software, você precisa certificar-se de que o gravador está se comunicando com o PC. Pegue um Chip Como uma EPROM 27C512 como ilustrado na figura, ou um outro que voce tiver em mãos, e coloque-o no soquete ZIF 32 PINOS. Qualquer comando que você executar, se vier escrito erro no rodapé ( Em vermelho), conforme a ilustração, significa que não houve comunicação entre o gravador e o PC, e que a sua montagem tem problemas. 4)-Outra forma de fazer um teste de Hardware completo, e inclusive conferir a comunicação entre o gravador e o pc é fazer o " TESTE DE HARDWARE", conforme ilustrado abaixo: Para tanto, primeiro setar a caixa equivalente ao sinal OE (Pino 24), e em seguida faça o seguinte: Setar no no Software a caixa e medir no Soquete ZIF o pino correspondente, de tal forma que estando a caixa marcada o pino deve indicar nível lógico 1 (+5V) e estando a caixa desmarcada, o pino deve indicar nivél lógico 0 (0V) ( Fazer a medição com um multímetro). Se passar no teste de Hardware a sua montagem está ok, caso contrário siga o esquema e veja o que está errado. SIMPLES ASSIM!

Olá weesm! vi este tópico iniciado por você em março, e apesar de meio antigo, resolvi postar uma resposta. você disse: "1 minha pergunta ,como posso gravar a flash AT27c040 se no soft não possuem esta memoria ? existe um update para willem para estas memorias ? " Quando você busca pelo Datasheet do componente AT27C040, você só encontra: EPROM e OTP EPROM. portanto com toda certeza o seu componente deve ser um dos dois. 1)- Se for uma EPROM, o seu chip vai apresentar uma janela para apagamento com raios ultravioletas, neste caso você teria que considerar a opção sugeriada pelo membro NICO. 2)- Se for uma OTP EPROM (One-Time Programmable Eprom) => Eprom programável uma única vez. neste caso o chip não apresenta uma janela de vidro para apagamento como a anterior, pois ela será gravada uma única vez, e mesmo neste caso (nunca tentei), acredito que a opção ainda seria a mesma sugerida pelo NICO, ou seja: EPROM 27CXXX 27C040/4000/4001 Só que depois de gravada a primeira vez, você não consegue regravá-la, pois ela não é FLASH!!! Quanto a sua afirmação de que o Gravador Willem não funciona com o XP, ocorre o seguinte: 1) Tenho um colega usa o willem pcb3b, com o windows xp e funciona perfeitamente, ele afirma que o XP tem que ser OFICIAL, e service pack II , não pode ser pirateado ==> ??????? Não sei, eu só uso o meu com o WIN98, não tenho como contestá-lo. 2) Tenho um outro conhecido que diz a mesma coisa que você, funciona muito bem no WIN95 e WIN98, já no XP, trava tudo. Como estou pensando em adquirir um micro novo com o Windows XP, estou começando a interessar pelo assunto, e tentar resolver esta questão. Alguem tem alguma opinião? ou fatos concretos que possam esclarecer estas divergências???
