toni_fatec

Funciona, eu atualizei uma exatamente igual a sua (com HDMI). Serve nos modelos PCWARE IPMIP-GS-H55-DIGI (HDMI) / POSITIVO POS-PIH55BO 0102 é a versão antiga que vinha nestas placas. 0106 foi a versão que encontrei, fiz a atualização pelo AFUWIN, e até onde sei foi instalada uma GT 730 + i5-650 + 4X2GB DDR3 1333MHZ.

Link direto para BIOS versão 1.06 (1006): https://mega.nz/#!56ZhjagT!U64i33sTUBa4T0O4NIf1Ky65jDo73J7ThjOflDMUUdE

@ReinanDNT Simplesmente o chipset G41 não suporta 1600Mhz (400) no FSB. Tente 340 e salva pra testar. Se funcionar vá aumentando aos poucos. Acredito que o limite será 370. E para isto você precisará alterar manualmente a frequência da memória, por exemplo de 1333 para 1066, pois com o overclock elas so em junto e daí se elas não aguentarem a placa irá desligar e resetar os padrões novamente. Para chegar em 370 X 7 também terá que aumentar o PCI-E Clock de 100 para uns 110~114 Mhz (veja que isto pode danificar placa de vídeo e HD SATA). A Ecs esqueça pois não irá funcionar, justamente porque ela não consegue baixar para 333 (1333) o FSB. Poste fotos do setup da sua Bios da Gigabyte com os resultados. Com esforço e sorte vai conseguir rodar @ 2,6Ghz com as memórias em 1400Mhz +/- Placa-mãe para este Xeon específico tem que suportar nativamente FSB 1600MHZ...

@ReinanDNT de que forma exatamente tentou subir o clock para 2,8Ghz?

Xeon E5462 775 tem FSB padrão de 1600Mhz. Este é o problema. De qualquer forma vai ter que salvar a BIOS originais e adicionar os microcodes da linha Xeon 771. Assim talvez funcionem. Na ECS G41T-M7 não há opção de overclock. Modifique o Bios dela com os microcodes para talvez ela dar vídeo com este Xeon aí. Qual a revisão da G41MT-S2 da sua Gigabyte? adicionado 7 minutos depois @Paulo2031 Comprou a placa-mãe da MSI e adicionou os microcodes e conseguiu fazer over na MSI? ou Continua com a ECS G41T-M7 + E5450 + rx 570? off: Tenho kit i5 3ª por bem menos do que isto. Se tiver interesse mande MP.

@Emerson Zanarolli da Costa Já possui outros componentes, fonte, ssd, placa de vídeo? quais?

@Luiz Ormond Tem como resolver. Consegue postar um link pro arquivo que VOCÊ salvou antes de atualizar?

@TOCADISCO versão da BIOS 4.6.5 está correta. Deve tá lá data da BIOS 07/31/2013 (última da V 2.0)... Agora ela aceita todas as placas de vídeo atuais (se estiver com slot Pci-ex x16 e socket do processador sem pinos tortos)

As QBex 1155 escrito "EUP 2013" são ECS H61H2-M2 v2.0. H67 ? De qual página pegou a BIOS (CPUEVO e depois qual da ECS)? Qual data da BIOS mostra no CPUZ?

Qual placa-mãe?

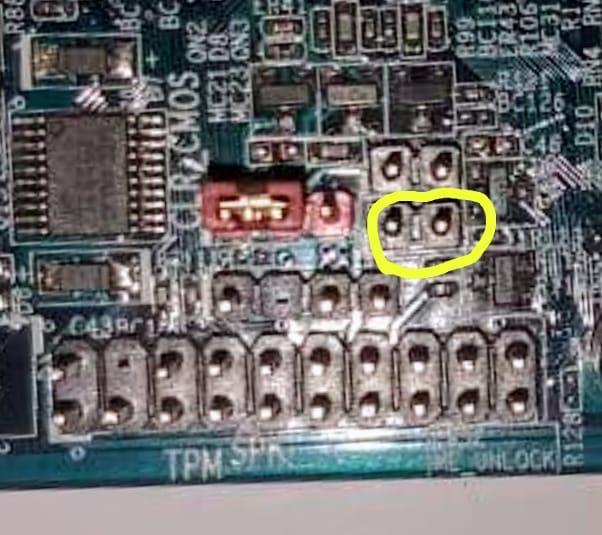

@kleberS0N A sua IPMH61R3 é uma ECS H61H2-M12. 1. Volte o jumper vermelho pro CMOS logo acima. 2. Use este jumper do usb_pwr, com a placa desligado da tomada, no ME_UNLOCK. (justamente onde está o jumper vermelho no caso da sua placa-mãe específica). 3. Ligue o PC pra executar o CPUEVO específico para esta ECS final - M12 (se usar de outra vai corromper sua Bios). Os jumpers as vezes ficam frouxos. Aperte ele com alicate de bico. O próprio conector me_unlock pode tá começando oxidar até por nunca ter sido usado. Uma LEVE raspada com estilete nos 2 pinos deve resolver. Por fim achei um vídeo do modelo idêntico só seu onde conseguiram fazer, inclusive usando pendrive bootavel, que é melhor : https://youtu.be/O4AReVg8hyc

@Filipe Oliveira94 Xeon e3-1270 v2 não possui vídeo integrado, bem como todos da linha E3-12x0 (final zero). Ainda que funcione não funcionaria os conectores de vídeo da placa-mãe. Já o E3-1275 v2 possui video on-board e é basicamente um I7-3770K, porém com multiplicador bloqueado. No caso da sua placa H61 não muda nada ser bloqueado. Não estragaria sua placa e nem o processador. Provavelmente você poderia inserir os microcodes da linha Xeon 1155 sandy/Ivy bridge editando manualmente um dump da própria BIOS da sua placa-mãe, a qual você pode fazer uma cópia com o Universal Bios Backup v2. Se o valor tiver muito abaixo de um i7-3770 compensa tentar. E sim, muitas placas que não são servidores suportam Xeon 1155 já com BIOS original do fabricante (Gigabyte/Asus/MSI).

1º faça cópia da sua Bios original utilizando o Universal Backup BIOS ou AFUWIN. Caso ela "morra" ainda poderá recuperar com um gravador de BIOS e por vezes ela só volta com a imagem (dump) da BIOS completa original... É uma ECS H61H2-M3 v1. 0, provavelmente. As com terminação - M3 possuem 6 USBs + DVI + VGA (não tem hdmi) no painel traseiro. Além de aparentemente virem apenas com 2 SATAs. É seu caso? Pode postar fotos da sua? -M3 tanto V1 quanto v2 são visualmente idênticas no site da ECS. A v2 tem uma diferença : o chip EPROM (onde de fato o arquivos de Bios é gravado) tem 64Mbit (8MB), já a V1 vem com chip eprom de 32Mbit (4MB). Somente com uma foto nítida em close do chip da bios da sua placa-mãe (próximo aos SATA) dá pra saber isto. Se a sua tiver HDMI, mesmo tendo os 6 SATAs + 2 conexões PCI COMUNS (padrão das -M3), provavelmente o hdmi on-board venha não funcionar com a BIOS nova (mas com sorte pode funcionar). Enfim, você baixe o CPU-EVO2 para ECH H61H2-M3 V1 Desligue o PC. Faça o jumper no ME_UNLOCK (com ela desligada, pode até usar o jumper da CMOS e ligar sem este se não tiver outro apenas 1 vez para executar o cpuevo). Execute o EVO como admin. Ele irá atualizar sua Bios para 2012 com ME version 8.1.xx. Logo depois de concluído ele desliga seu PC automaticamente. Não o ligue. Primeiro remova o jumper do ME_UNLOCK e volte o jumper do CMOS (de preferência já faça o clear CMOS pinos 2-3 alguns segundos). Ligue. Se deu certo funcionará talvez já a placa rx 570. Se fez errado ou a versão da sua placa-mãe não for exata então ela nem vai ligar mais. Depois disto pode atualizar pra penúltima versão do Bios da ECS H61H2-M3 V1 pelo AFUWIN mesmo. Não recomendo instalar a última versão. Já peguei placas que simplesmente não aceitam e tive que regravar o EPROM do zero.

A sua é modelo DDR3, não é igual as 3 que mostrei no início deste tópico. Veja se no setup da sua Bios tem opção de configurar as memórias manualmente para 1333Mhz. Se não tiver, ao menos deve ter como mudar as latências. 1066 Mhz deve funcionar bem com 8-8-8-24, com sorte dê para colocar 7-7-7-21.

@Xi0n Procure cabo SATA em L para encaixar por debaixo da VGA. Sim, tem como trocar para AHCI sem formatar, dá uma pesquisada que tem tutorial até em vídeo mostrando o que alterar dentro do registro do Windows. Já as memórias estão rodando em 1333Mhz, padrão da 2ª geração. Porém a da foto é 1866, se forem iguais acredito que pode baixar a latência setup de "auto" para 7-7-7-24. Ou até ativar o XMP (não sei se está sua Bios tem esta opção). Se não der boot ou apresentar tela azul, basta voltar pro "automático". Pode sim! Já fiz numa Mw-H61H2-M2. Veja no cpuz se a sua é versão 1.0 ou 2.0. E veja no setup a ME version se está abaixo de 8.1.xxxx terá de utilizar o CPUEVO + jumper pro primeiro update. IPMH61R1 provavelmente é uma H61H2-M2 v1.0, basta seguir o tutorial no primeiro post deste tópico.

Poderia postar a foto do CPUZ agora que já atualizou pra ajudar o tópico? Off: Como sua ram é HyperX e o i5-2500 só trabalha em 1333Mhz, recomendo sentar manualmente no setup as latências primárias para 8-8-8-24. Provavelmente não terá erros e ganhará desempenho!

@Xi0n Vai ter que atualizar sim. É possível pelo Windows 10. Tanto na 1ª parte do CPU-EVO (se seu M.E. version na BIOS for inferior à 8.1.1248). Quanto depois nas atualizações subsequentes, podendo utilizar tranquilamente o AFUWIN x64 bits em modo Administrador no win10. Importante : antes de mais nada use o AFUWIN para SALVAR UMA CÓPIA DA SUA BIOS ATUAL. Algo pode dar errado e com a versão antiga + um gravador de EEPROM pode voltar a vida sua placa-mãe. Poste uma foto da sua placa-mãe, talvez eu saiba identificar qual modelo. Poste uma foto do chip da BIOS, com perfeita definição para saber se ele é de 4MB(32Mbit) ou 8MB (64Mbit). Após a atualização através do CPU-EVO (se for necessária), NÃO instale diretamente a última versão da BIOS. Instale 1º a penúltima. Já peguei placas que funcionam bem com a penúltima e com a última morrem. Sua GTX 960 provavelmente tinha 2 bios de vídeo... Uma UEFI e a outra "legacy", por isto apesar de ser uma geração não tão antiga funcionou. Já dá série 1000 da Nvida e RX 400 da AMD só estão vindo com bios UEFI. Dito isto, mesmo após atualizar sua placa-mãe, será necessário configurar o setup para BOOT "UEFI". Recomendo também na aba SATA configurar para AHCI (tem mais funções e melhora o desempenho de HD e SSD) antes de instalar o Windows 10.

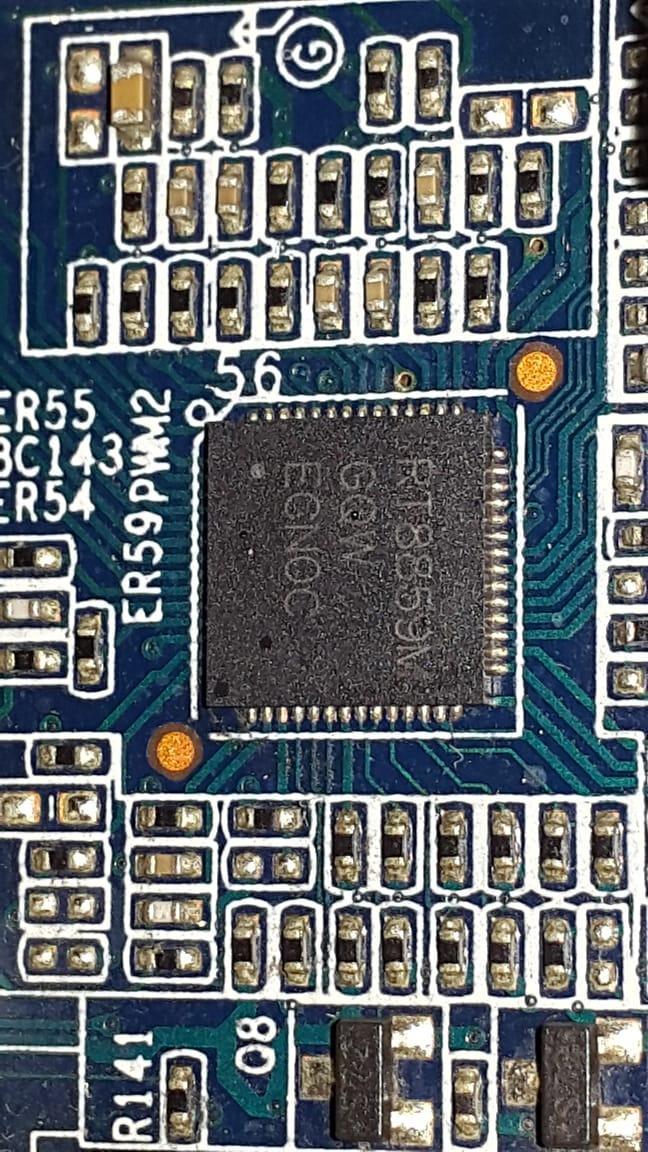

RESOLVIDO. O PWM estava mandando os pulsos pros drivers dos mosfets, incluindo o driver dos fets da IGpu. A placa-mãe estava boa, o defeito estava nos DOIS processadores que usei para teste. Testada e aprovada com outro i5 2ª gen. Tensão de 0,47v no dreno do fet de baixa da fase do vídeo. Que fique como dica sempre desconfiar também dos processadores. Testei os 2 ruins noutra placa boa e era o mesmo resultado, 1 deles não dava vídeo, o outro dava vídeo, porém não passa da tela de boot (o que não sei o porquê).

Com certeza o link da ECS (usa) que olhou é de outra placa-mãe, visto que o socket para 4ª gen (1150) é totalmente incompatível com processadores socket 1155.

@Daianne Limeira Já aceita 3ª geração / Ivy Bridge! Seu Pentium G2010 já é Ivy Bridge. E, como no AIDA64 mostra que já é UEFI BIOS, provavelmente vai aceitar qualquer placa de vídeo atual também.

@Daianne Limeira A sua aparece H61H2-M17 no cpuz. Mas, o que tem escrito na placa-mãe em si? Pode postar uma foto da sua? Não vai precisar do jumper, já tem versão M.E. atualizada. Pode atualizar pelo Windows 10 sim, diretamente pelo AFUWIN. Antes use o mesmo AFUWIN e salve a BIOS atual para um arquivo.

@erickbft É possível que alguma memória esteja com defeito. Teste com vídeo on-board. Teste sua ram com o MemTest através de um pendrive bootavel, basta baixar esta ferramenta e depois dar boot pelo pendrive : https://www.memtest86.com/downloads/memtest86-4.3.7-usb.img.zip Se não apresentar NENHUM erro, então sugiro que atualize sua Bios antiga da LOG para última versão da ECS, seguindo com toda a atenção este tópico :https://www.clubedohardware.com.br/forums/topic/1075486-tutorial-para-atualização-da-bios-das-placas-ecs-h61h2-m2-v10-e-v20/

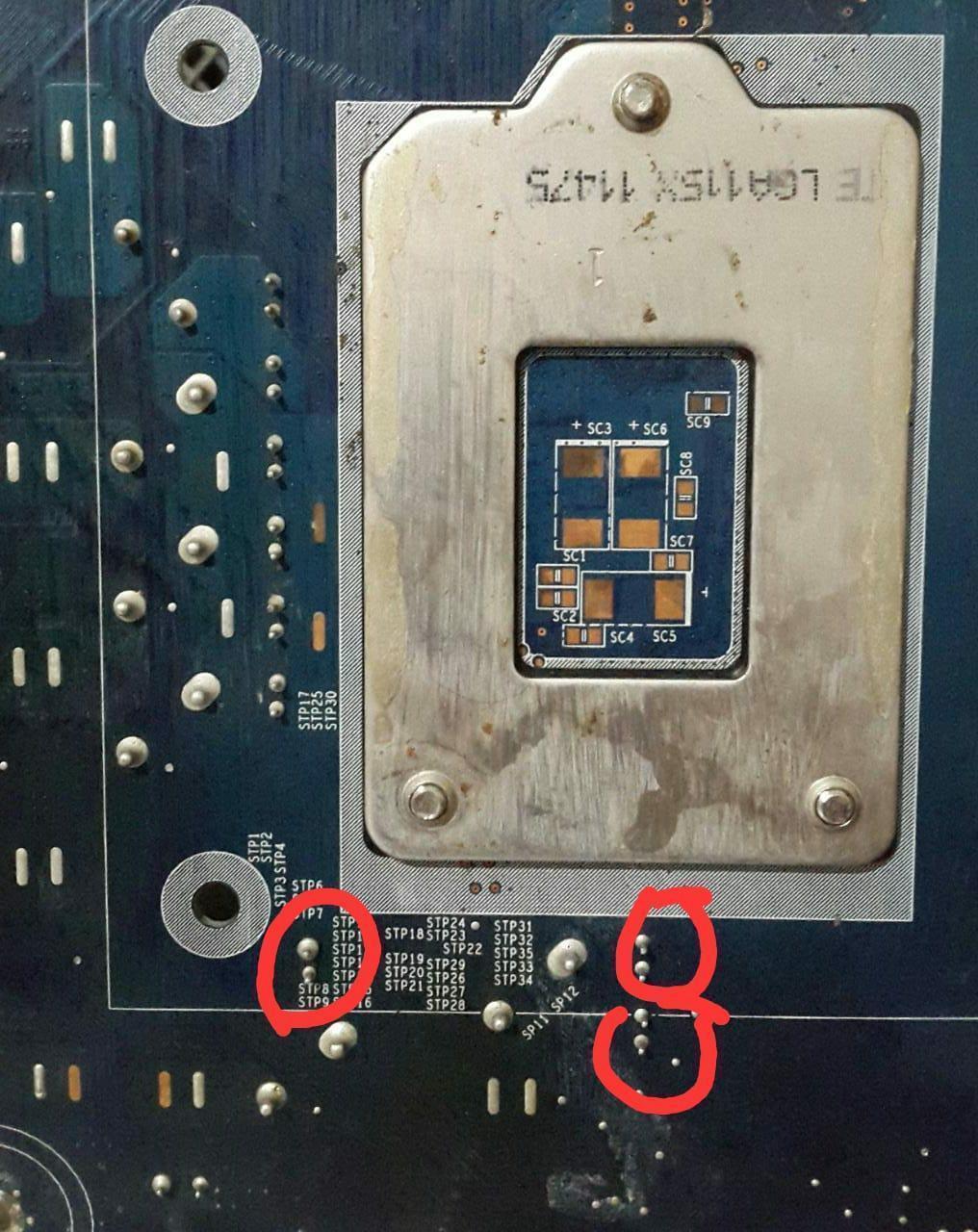

@dodas5 Procure usar um jumper. Entortar pode quebrar estes pinos. Só feche curto na parte do CPU-EVO (pra atualizar a versão ME). Aí circulado o local pra destravar:

@Frandislau Gomes @MatheusPDeMelo @Meyr Fernando @pedrohesouza@juninpani7 @Paulo Cezar Ferreira @dpsdenes Link já para versão 1006 da PCWARE IPMIP-GS-H55-DIGI (HDMI) / POSITIVO POS-PIH55BO https://mega.nz/#!56ZhjagT!U64i33sTUBa4T0O4NIf1Ky65jDo73J7ThjOflDMUUdE Atualizei uma PCWARE H55 (V. 1.02) direto dentro do Windows 10, atraves do AFUWIN sem erros.

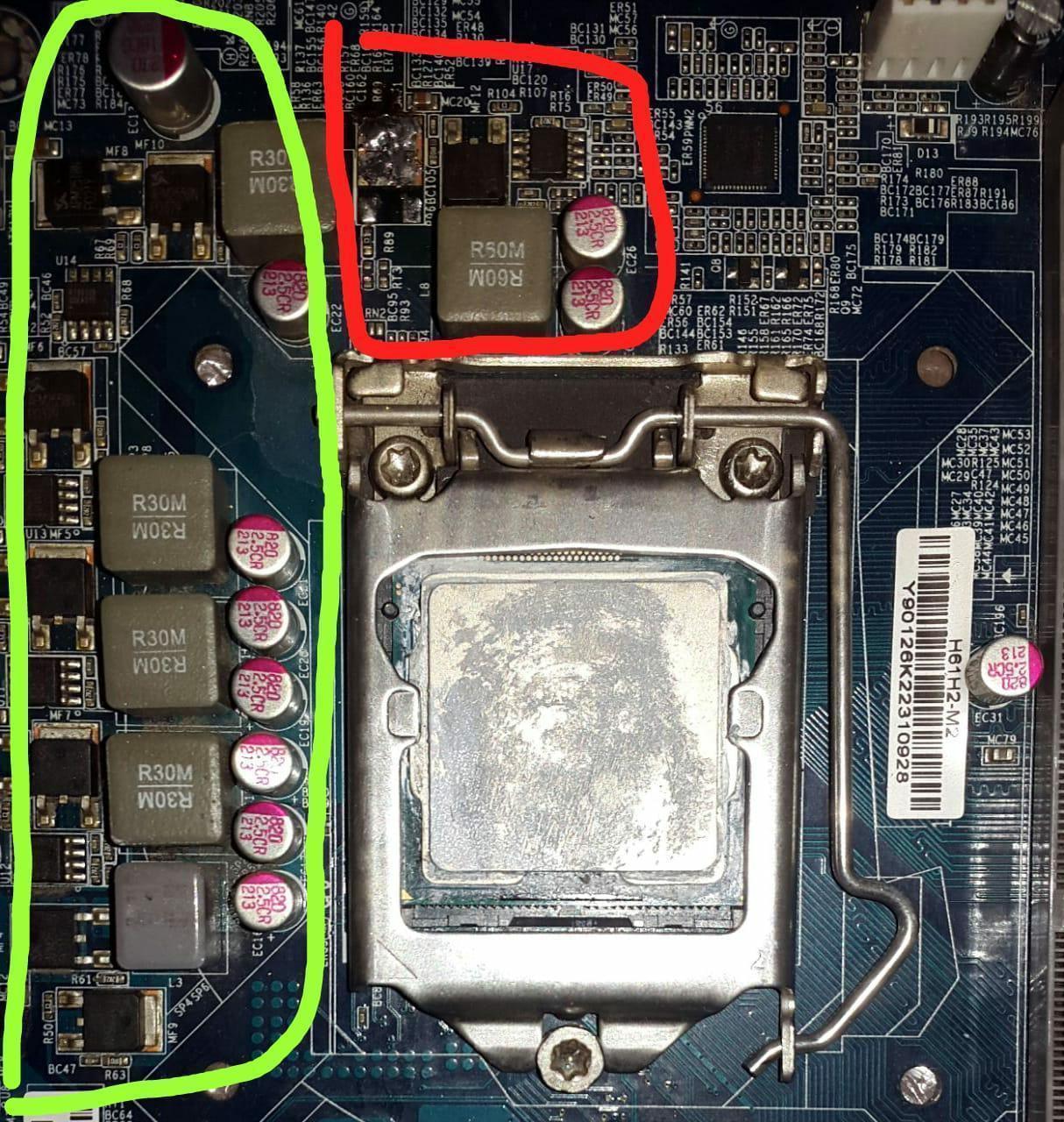

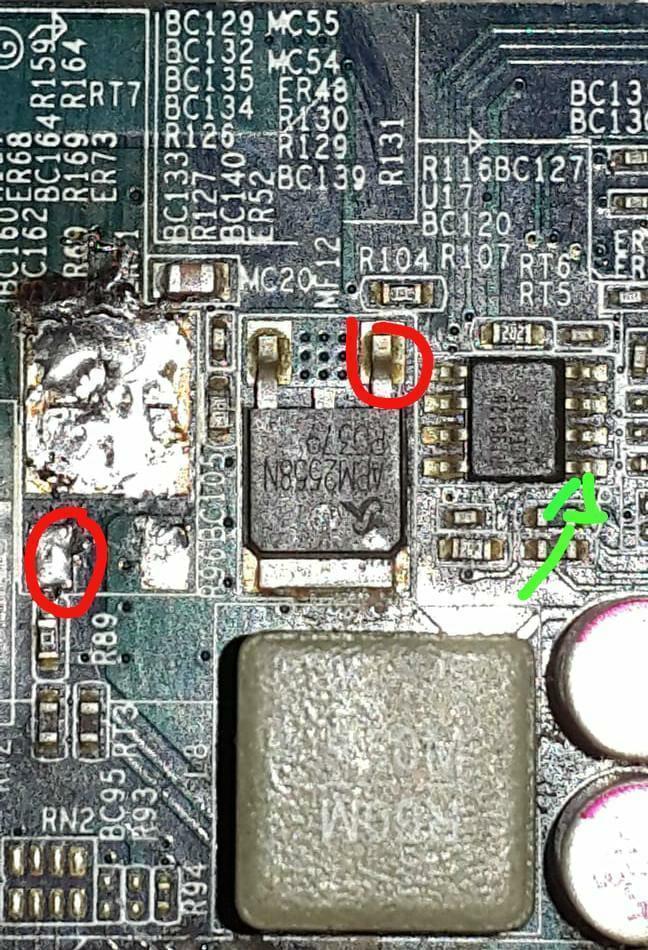

Estou com a placa-mãe do título na bancada, ligando porém sem dar vídeo. Após testes básicos com 2 fontes 2 processadores e 3 módulos Ddr3 diferentes decidi avaliar mais profundamente. Imaginei que fosse BIOS corrompida. Utilizei gravador Eprom e, ao gravar quaisquer outra versão atualizada o problema agravou-se. Placa ficava em loop começando a ligar e desligando em 1 segundo (incluindo desligar a fonte). No cenário 2 (BIOS atualizada) as tensões só aparecia momentaneamente tensão nos drenos do mosfets de alta, nenhuma outra. Voltei pro cenário 1 (BIOS original regravada), desta vez as tensões de baixa aparecem em todos os VRMs (circulados em verde), inclusive do chipset e memória, EXCETO em 1 das fases que vai para o processador, a qual está demarcada em vermelho na foto à seguir : Contatei baixa resistência entre gate/source do fet de alta desta fase, 70 Ohms. Por isto o removi, mas externamente ele está armando normalmente. A tal resistência de 70 ohms permaneceu nos pads do PCB. Nesta única fase só há tensão +12v no dreno do mosfet de alta. Não há nenhuma tensão nos pads dos gates dos fets de alta (esperava 2v) nem no de baixa (esperava 10v). Consequentemente sem tensão no dreno do fet de baixa desta fase e por fim não havendo tensão alguma na saída desta fase (dreno do fet de baixa, bobina). Os pinos do socket 1155 estão perfeitos. O processador e o chipset aquecem normalmente. Há um aparente curto (7 ohms de resistência) nos capacitores desta fase (circulados em vermelho do outro lado do PCB). Por fim o driver duplo dos mosfets desta fase recebe no pino 1 apenas 11,70v, contra 12,2v de todos os outros drivers de modelos idêntico RT9612B. Qualquer dica será extremamente útil. Seguem fotos e parte do esquema elétrico oficial que mostra o VRM: Pontos sem tensão: Datasheet VRM H61H2-M2 PWM RT8859M (não testado) :
