Alguém sabe onde encontro esse display para comprar?

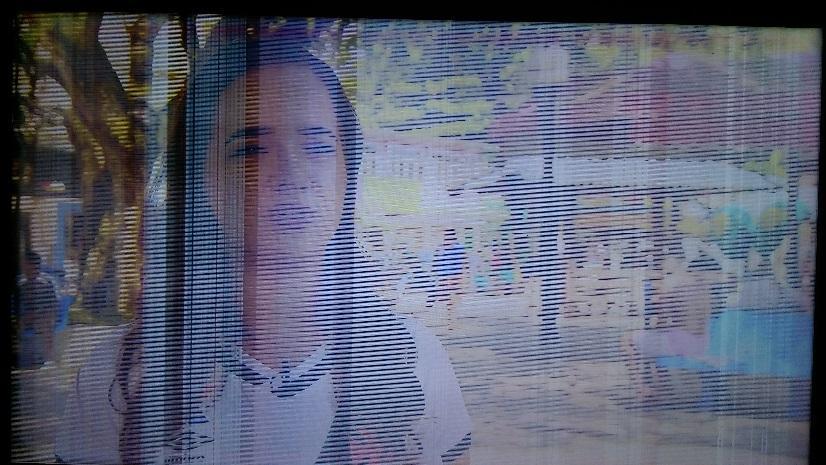

Não molhou, limpei os flats q sai da tcon para o display e os inverti também. O engraçado é que essas listras aparecem onde tem tem imagens branca na tela e se selecionar uma porta HDMI sem imagem, passado um tempinho as listras branca somem.

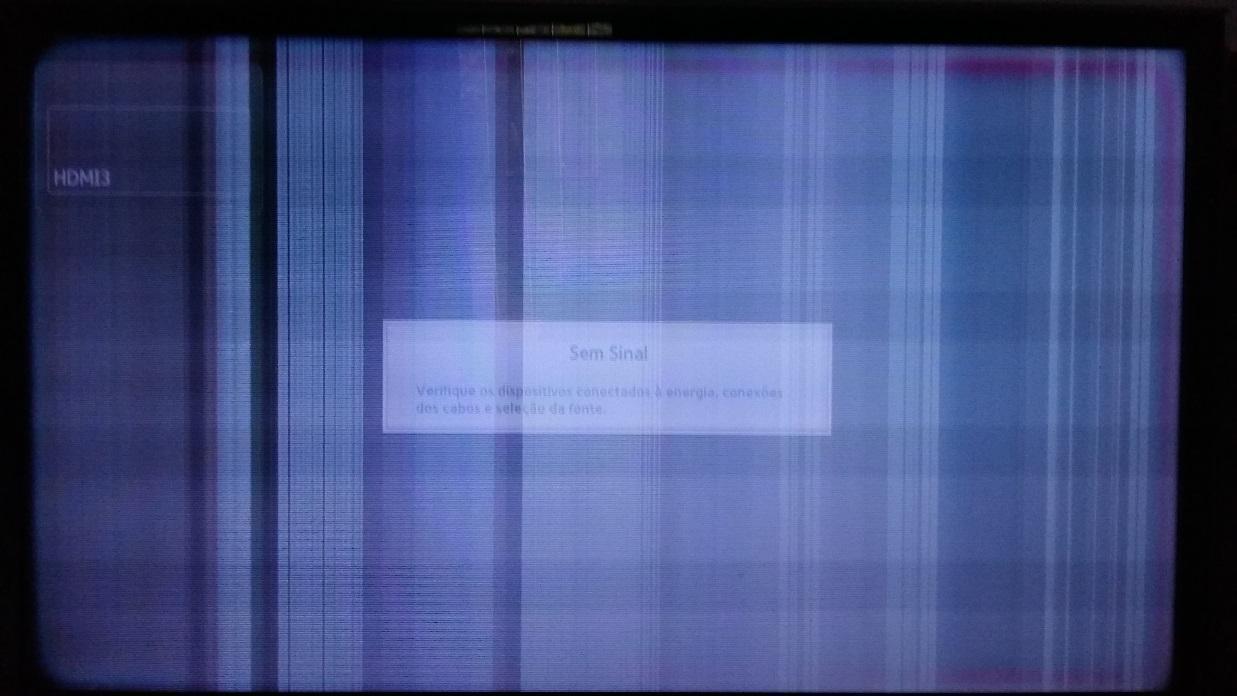

Estou com um problema na tv samsung un46d5500, a imagem estão mostradas nas fotos. Ja fiz a substituição da t-con e verifiquei todas as alimentações que chegam a t-con tudo OK. Será o display?

Sim, pode utilizar sem problemas. Quem demanda a corrente consumida é a carga. Só fique atento na polaridade de saída dos carregadores.

Não existe essa biblioteca no XC8, as rotinas de tempo estão no arquivo xc.h. retire esse include e faça a compilação.

Tente Fazer da seguinte forma: Terminais: Modulo RFID <-> MCU <-> Modulo WiFi Servidor: Módulo WiFi <-> MCU <-> PC <-> Banco de Dados Onde o banco de dados seria por exemplo o ACCESS

A fiação que vem do poste é a mesma para as duas casas? Se sim pode ser que não tenha gato, pode ser somente uma fiação de bitola não adequada, por exemplo 2,5mm² ou 4mm².

A Indutância é proporcionalmente ligada a permeabilidade do núcleo e outras variáveis como comprimento do fio do bobina, diâmetro, número de espiras e secção transversal do núcleo. No caso da resistência do chuveiro onde o núcleo da bobina é a água, a permeabilidade está em torno de x10^-6, levando a uma indutância muito baixa.

Isso é o dimmer do seu chuveiro?

Já ví vários inversores weg cfw-08 com esse problema, cheguei até a identificar a possível falha. Na parte da fonte de alimentação tem um CI que não lembro nome, ele simplesmente não arma a fonte devido a um capacitor SMD que está com seu valor alterado. É um capacitor de start, depois do start a fonte funciona por realimentação.

A resistência de entrada é "re" que é dada por: Já IE é: portanto: como beta é bem maior na maioria dos casos do que 1, vamos considerar: Aplicando na sua formula: Isso mostra que o paralelo de R1 e R2 tem que ser 100 vezes menor que 26mv / IB

O tipo de circuito que você procura é chamado de biestável. Pesquise sobre o assunto! de ante mão.... fonte: http://www.newtoncbraga.com.br/index.php/banco-circuitos/147-circuitos-digitais/2767-cir051.html

Penso que todo o desenvolvedor de firmware deva conhecer bem de ASM, pois te da uma visão mais ampla de como funciona a coisa, facilitando a vida. Por exemplo, nos CLP também é possível utilizar interrupções, watchdog, ULA e seus bits de status, registradores específicos etc, e acredito que muitos programadores de CLP não conheçam tais funções. Eu começaria por Arduino/CLP, poiso hardware e software ja estão prontinhos, dependendo de uma simples firmware, e depois de familiarizado partiria para ASM dos mC para um conhecimento mais afundo do hardware, saber na raiz o que é um registrador, bit, byte, nibble, word, clock, processamento, serial, paralelo, conversores, comparadores etc.

Veja esse datasheet: http://www.xmocular.com/Upload/Character/GDM1602BFLRFBS-19063720136.pdf #DEFINE E PORTA,0#DEFINE RS PORTA,1#DEFINE RW PORTA,2#DEFINE DADOS_LCD PORTB CBLOCK H'20' TEMP_NIBBLE ENDCINICIA_LCD CALL DELAY_2mSEG BCF RS MOVLW H'28' MOVWF DADOS_LCD CALL PULSO CALL DELAY_2mSEG MOVLW H'28' CALL ENVIA_NIBBLE_CMD MOVLW H'0C' CALL ENVIA_NIBBLE_CMD MOVLW H'06' CALL ENVIA_NIBBLE_CMD MOVLW H'01' CALL ENVIA_NIBBLE_CMD CALL DELAY_2mSEG RETURN ENVIA_NIBBLE_CMD BCF RS GOTO ENVIA_NIBBLEENVIA_NIBBLE_WRT BSF RSENVIA_NIBBLE MOVWF TEMP_NIBBLE MOVLW H'0F' ANDWF DADOS_LCD,F MOVF TEMP_NIBBLE,W ANDLW H'F0' IORWF DADOS_LCD,F CALL PULSO SWAPF TEMP_NIBBLE,F MOVLW H'0F' ANDWF DADOS_LCD,F MOVF TEMP_NIBBLE,W ANDLW H'F0' IORWF DADOS_LCD,F CALL PULSO RETURN DELAY_50uSEG MOVLW .38 MOVWF TEMP1REPEAT DECFSZ TEMP1,F GOTO REPEAT RETURNDELAY_2mSEG CLRF DELAY_2mSAGUARDA_2mS MOVLW .10 XORWF DELAY_2mS,W BTFSS STATUS,Z GOTO AGUARDA_2mS RETURN PULSO CALL DELAY_50uSEG BSF E NOP NOP NOP CALL DELAY_50uSEG BCF E RETURN Esse código acima é um genérico que eu uso. Estude o datasheet e o código. Esse código é para um lcd usando 4 vias, 4 bits. nibble_wrt -> indica escrita nibble_cmd -> indica comando lcd conectado no portB 4,5,6,7 pinos

TIP42 - configuração base comum. Utilizado para amplificar corrente demandada pela carga Resistor 5R - Resistor utilizado para disparar o TIP42. Quando a queda de tensão no resistor for maior e igual 0,7V a corrente demandada pela carga é desviada do regulador de tensão passando o excedente através do transistor. Capacitores - Os dois capacitores são utilizados como filtro para sinais de alta frequência, eliminando possíveis ruídos na saída. Capacitor em circuito de tensão constante e regime permanente são considerados um curto circuito.

Esse componente estava no circuito justamente como o faller disse, monitorando a tensão de entrada do multiplicador de tensão do reator de lâmpada xenon. se o oscilador ultrapassa-se 470V de pico, o sistema entra em proteção. O defeito estava no multiplicador. Abs.

esse eu não conhecia.... Será que posso curto circuitar para testar?

Senhores, retirei esse componente de um reator de lâmpada xenon. Creio que seja um diodo retificador de alta tensão reversa. Porém, não consigo encontrar o datasheet para colocar um similar e testar o reator. O código no corpo do componente é: "KG 470 11"

A corrente não tem nada relacionado com o TAP CENTRAL, a corrente ta ligada diretamente a carga, a sua carga irá solicitar a corrente necessária. Obviamente a tensão tomando como referência o tap center para uma das extremidades será a metade.

A vantagem de um transformador com Center Tape é a construção fontes de tensões simétricas. O center Tape será a referência ou 0V das duas tensões. Ex. +Vcc e -Vcc

vai em configurações e muda o seu LNB de SDU(vermelho) para universal

Postem o circuito aí da fechadura.

nesses modulos pequenos amplificação classe AB, o unico transistor pequeno é um npn to-92 que serve para dar um start no modulo, normalmente é o bc547 que vai ligado por uma resistencia de valor medio de 10K direto no terminal remote. tenta dá uma analisada no circuito e vê se a configuração do bc547 da certo.

Você quer algo pronto ou um circuito pra praticar um pouco de eletrônica?

se for o mesmo modelo de led, você pode usar os 15 Leds em paralelo e a resistencia em serie com eles, resistência de 36R 4 ou 5 Watts obs.: se uns dos led's queimar, terá q substituir rapidamente, pois a corrente nos demais irá subir podendo queima-los.
