Olá. Estou com esse televisor AOC L22W931 LCD que está apresentando cores borradas, sombras escuras e pixels tremendo. A cor verde está mais predominante nela e notei chuvisco na tela. Não está com danos na tela, ao menos não visualmente.

Testei o conector que liga o painel a placa principal e esta tudo ok. Algo esta impedindo o painel de funcionar aparentemente já que as tensões existem. No conector que liga o painel a placa principal encontrei tensões variadas.

Encontrei tensões de 25v, -47v, -25v, -12,5v, -50v, 11,3v, -32v, -18v entre outras. Hoje fui ligar o aparelho e do nada ele ligou aparentemente normal mas apenas uma única vez. Suspeitei de algum cabo frouxo ou solda fria mas não encontrei nada relacionado a isso. Um detalhe, ao liga-lo noto que os leds do painel ficam acesos mas muito fracos e nada nos displays.

Olá. Estou com esse micro system Aiwa CX-NF9HR que não está ligando. Ao liga-lo na rede elétrica apenas 3 leds verdes acendem mas nenhum comando responde, não liga display nem nada. Encontrei tensões de 12v, 5v, 3v entre outras. Não encontrei nenhum componente visualmente danificado. Vou deixar link do esquema elétrico: https://www.electronica-pt.com/esquema/func-download/18308/chk,09a6ceda614956c1c577681f97e0f615/no_html,1/ Agradeço qualquer ajuda.

Olá. Efetuei a troca dos capacitores C401 e C402 e o televisor voltou a funcionar normalmente. Utilizei um de 56j 6kv no C402 pois foi o único valor aproximado que encontrei. O televisor está à 2 dias em teste e esta tudo ok até o momento. Troquei também os capacitores eletrolíticos da fonte só por garantia ja que havia um estufado. Agradeço a ajuda e boa vontade de vocês, foi de grande valia. Até a próxima.

Para fins de auxílio ao forum, substitui o TDA e o problema foi solucionado. Realmente os pinos MUTE e Stand-by devem receber tensão de 4.5v para se obter saída no TDA. Tópico resolvido!

O problema é que não encontrei o 54j, somente 56j. Acredito não ser valor comum no mercado pois não encontrei em lugar algum, mas se souberem onde tem eu agradeço. Consegui verificar na internet algumas dessas placas fonte com a mesma especificação que a minha e realmente o C402 é de 54j. Não vejo outra opção se não usar um de 56j.

É daqui de casa mesmo e garanto que nunca havia sido aberta antes. Então, fiquei na dúvida pois um vendedor do Mercado Livre me informou que o C402 nesse modelo é de 54j 6kv mas que o valor comercial que ele possui é de 56j. Nesse mesmo anúncio do Mercado Livre o vendedor está vendendo o kit com: 22j 6kv (C401) e 56j 6kv (C402) para os modelos de tv LG 32LK330 3 32LD350. A questão é, se o original que queimou for um de 22j e eu colocar um de 56j, o que isso pode acarretar ao aparelho? E se for um de 54j e eu pôr um de 22j ? Obs: Não sei se vocês conseguiram notar nas fotos que anexei mas aquilo esta me parecendo um 5 no valor do capacitor.

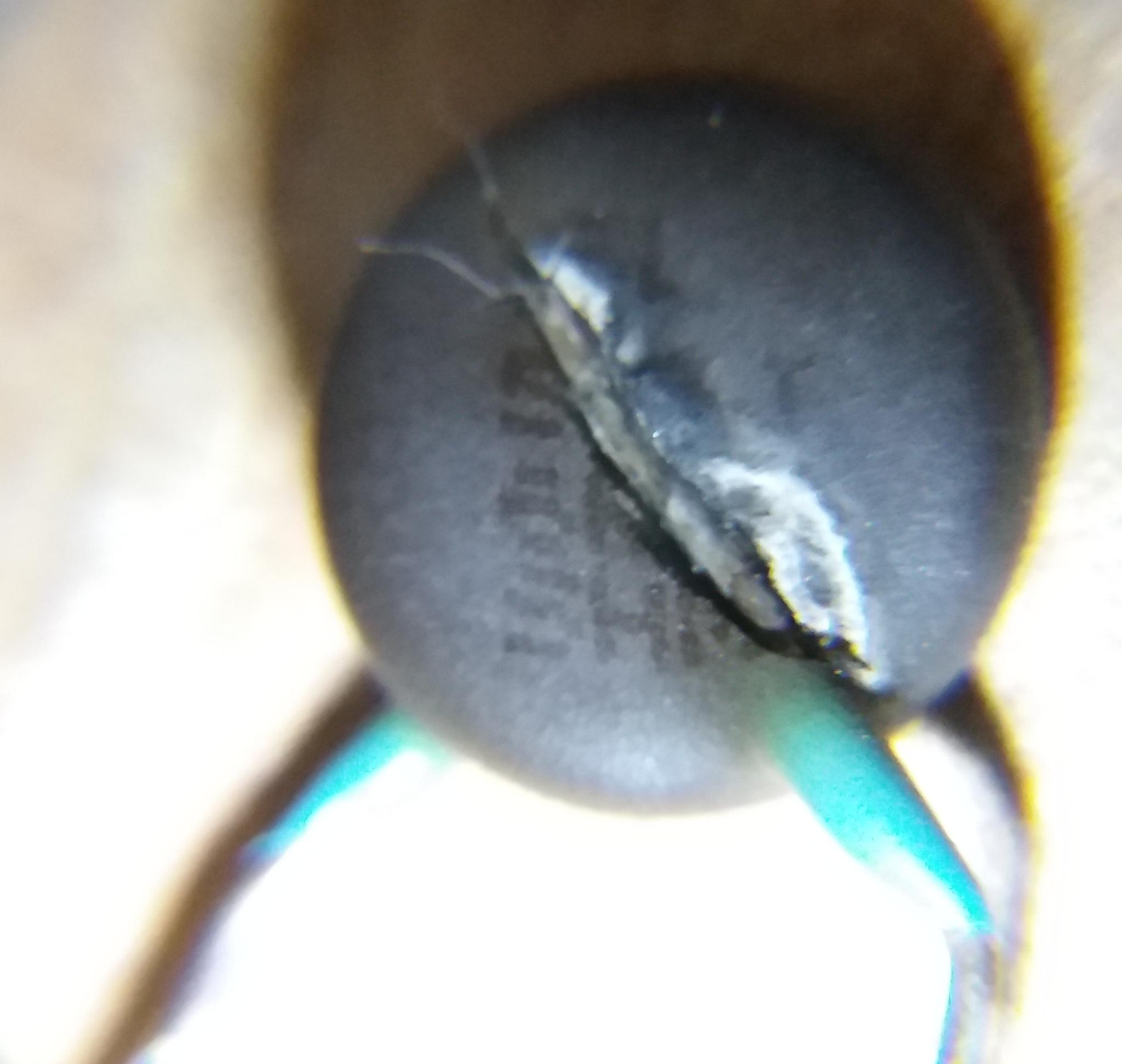

Tentei vizualizar se era possível ver o valor desse capacitor e acredito ser de valor diferente. Tirei algumas fotos utilizando uma lupa. Parece ter um valor começando com o número 5 e é de 6kv tambem pelo visto. Acho que é de 56j mas analise comigo. Vou anexar as fotos que consegui tirar.

Ok irei trocar esses componentes. Um detalhe, o C401 eu sei que é 22j 6KV mas o C402 como esta torrado eu não sei dizer se é de mesmo valor. Não encontrei o esquema elétrico desse televisor. Saberia me informar, amigo?

Olá. Estou com esse televisor Samsung modelo CL29C650GQ que esta sem som. Verifiquei que existe sinal de audio sendo enviado ate as entradas do TDA7297SA. Pelo o que entendi no datasheet desse TDA os pinos MUTE e Stand-By devem apresentar tensão positiva e estão apresentando. Creio que esse TDA7297 está com problemas mas irei aguardar a ajuda de vocês. Segue esquemático do televisor: https://www.electronica-pt.com/esquema/func-download/19625/chk,f42da0b303c0bdb58bcd63e6f784f17d/no_html,1/ Datasheet do TDA7297SA: https://pdf1.alldatasheet.com/datasheet-pdf/view/168220/STMICROELECTRONICS/TDA7297SA.html

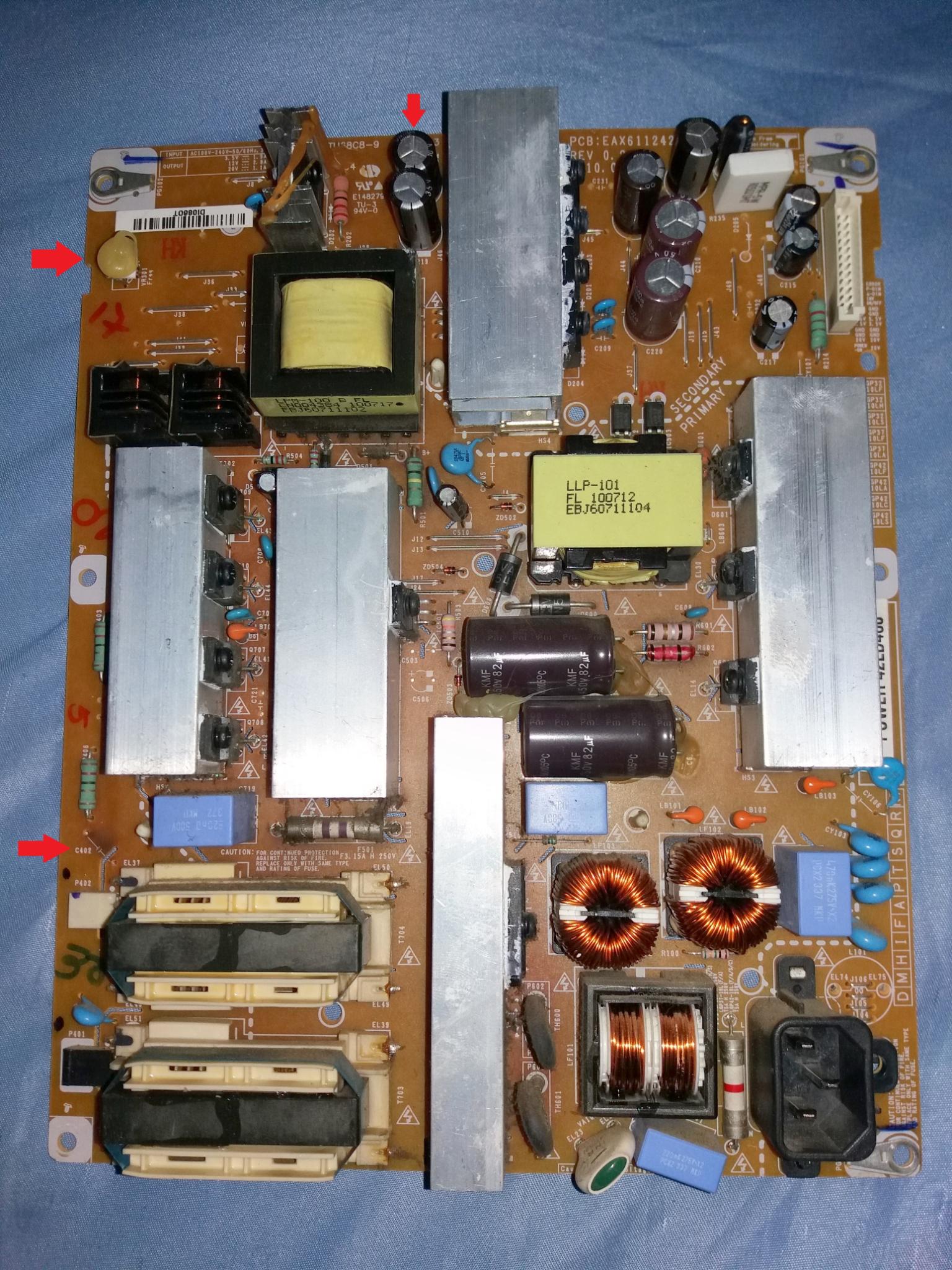

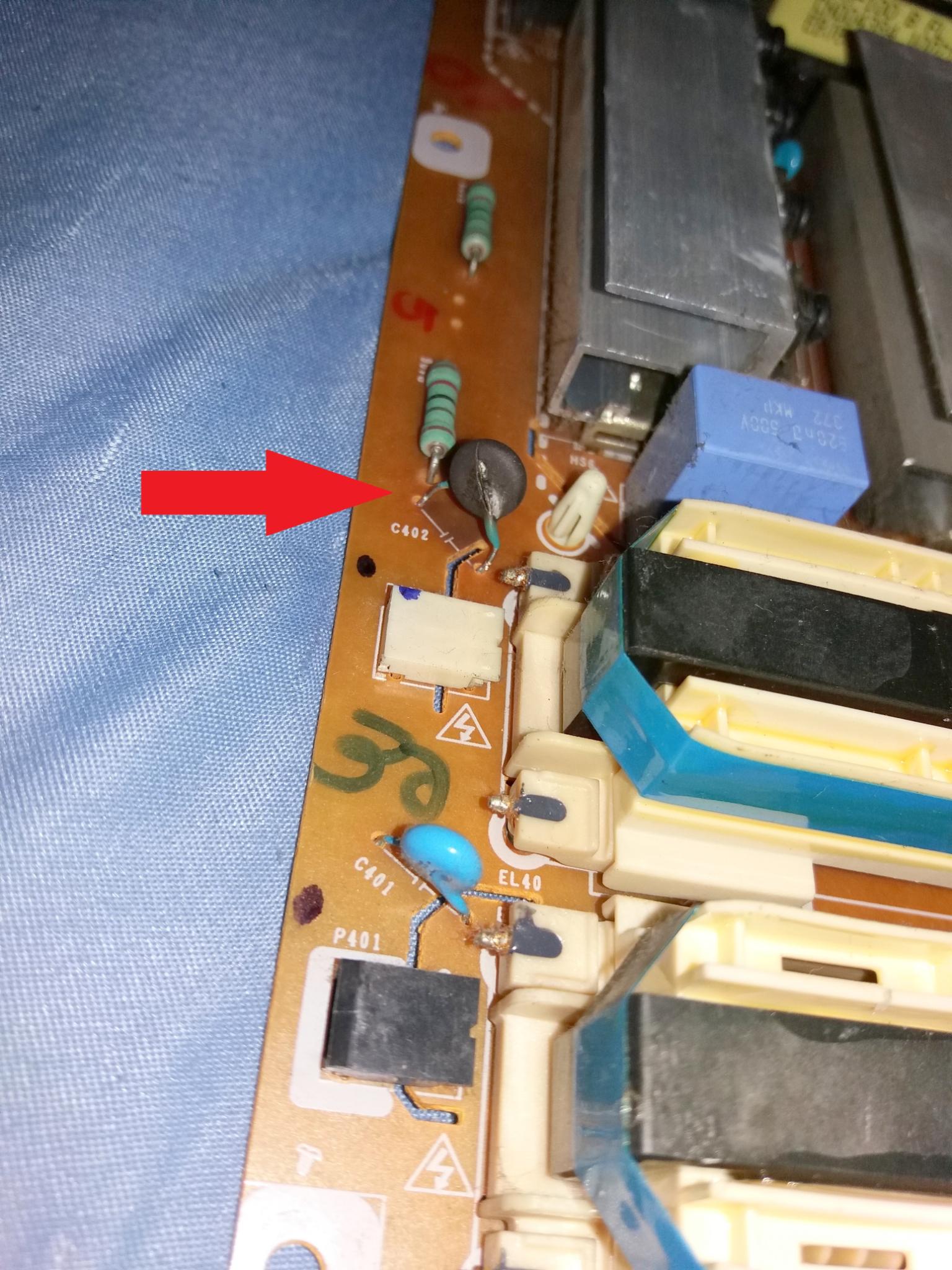

Boa noite, Estou com esse televisor que está desligando sozinha. Após ser ligada a tela da algumas piscas e desliga ficando com o led de stand-by piscando em vermelho. Abri ela e note um capacitor de 100uf estufado e um capacitor cerâmico de 22j 6KV torrado e trincado na placa fonte. Esse capacitor cerâmico está conectado ao conector que vai até a placa inverter. Notei também ruído vindo perto da região dos conectores que alimentam o inverter mas nem sempre esse ruído aparece. Vizualmente só notei C204 estufado e C402 torrado e trincado. Obs: Quando a tela pisca consigo ver imagem normal durante essas piscadas e tem som, depois desliga. Esse capacitor cerâmico, que acredito ser um varistor, está como 22j 6KV, saberiam me dizer se tem equivalente e se essa especificação é é a comum achada no comercio? Vou anexar fotos da placa fonte.

Olá. Pretendo utilizar três baterias de lítio 18650 de 3,7v e 2600mAH em série que vão ser carregadas com uma placa BMS 3S 20A. Eis a dúvida, a recomendação de fonte de alimentação para efetuar o carregamento dessas três baterias é de 12,6v, porém e quanto a corrente dessa fonte, de quanto deve ser? Tenho uma fonte de 12,9v / 500mA. Para diminuir a tensão para os 12,6v eu utilizei um resistor de 27k e a tensão, sem carga, estabilizou nos exatos 12,6v. Esse método serve sem problemas? E essa fonte serve para o carregamento das baterias?

Essa placa não possui cerigrafia dos pinos dos conectores. Segue esquema elétrico: https://www.electronica-pt.com/esquema/func-download/22149/chk,44b3c14f4c2673bcb213f60165b18054/no_html,1/ Sim porém é como falei, não existe cerigrafia que indique cada pino do conector.

Troquei todos e não resolveu. Só para descartar de vez a fonte, como eu poderia arma-la sem estar ligada na placa principal?

https://www.youtube.com/watch?v=bi2nnyOcws4&t=381s Fiz o teste mostrado nesse vídeo onde é bloqueado o sinal do CI da placa inverter que diz para a placa principal que houve algum defeito no inverter ou lâmpadas e mesmo assim o televisor continua desligando. Vou trocar os capacitores da fonte só para garantir.

Fiz teste em ambos na protoboard e estão conduzindo. Alimentei com 5v e no lado transistor coloquei um led comum e esse led acende, ou seja, PC123 estão bons. o que mais pode ser? Quais as chances de ser problema na placa principal?

Refiz as soldas mas não resolveu. Em pesquisas na internet vi pessoas mencionarem que isso pode ser defeito nos fotoacopladores PC123. Como faço para testa-los para saber se estão com defeito?

Você diz apenas na placa do inverter ou em todas?

Olá, Estou com esse televisor Panasonic modelo TC-L32C10B que está desligando sozinha e voltando a ligar. O tempo em que ela se desliga varia um pouco e logo após reiniciar aparecendo uma mensagem de erro na tela "Um problema foi encontrado e resolvido" então volta a desligar e ligar novamente com a mesma mensagem de erro. Já verifiquei os soquetes das lâmpadas e estão ok, nenhuma rachadura ou sinal de descarga de tensão para a carcaça metálica. Dando uma pesquisada vi que pode ser problema no inverter, algo relacionado a proteção do televisor. Segue link de onde encontrei informação sobre isso, post 4: https://www.electronica-pt.com/reparacao.php?ref=TC-l32C10B&marca=PANASONIC&sintoma Nesse tópico é mencionado uma solução, porém, o CI no inversor do televisor que estou analisando é um BD9897FS... Talvez possa ser outra coisa então aguardo ajuda. Obrigado. Segue esquema elétrico desse televisor: https://www.electronica-pt.com/esquema/func-download/22149/chk,44b3c14f4c2673bcb213f60165b18054/no_html,1/

Olá. Estou com dois controles de Playstation 4 que estão apresentando problemas em determinados jogos. 1º Caso é em um PS4 Slim que o analógico esquerdo está andando para trás sozinho nos seguintes jogos: Titanfall 2 e Metal Gear V Phantom Pain. Já efetuie a troca dos analógicos por novos e o problema permanece e além disso, o mesmo controle não apresenta esse problema em outros jogos como Read Dead 2, The Last Of US e vários outros. Também já resetei o controle. 2º Caso é em um PS4 Fat, o botão start não funciona no GTA San Andreas mas nos outros jogos sim. E para adiantar a informação, nesse jogo o Pause do jogo é sim no botão start e não no touch pad, sei disso pois testei o mesmo jogo em outro console. Já abri ambos constroles, limpei, resetei, troquei as peças que estão apresentando os defeitos e nada adiantou. Alguém mais teve esses mesmos problemas e sabe como resolver? Ahh uma observação, testei o controle do PS4 Fat no PS4 Slim e o problema sumiu, o que deixa a coisa mais estranha.

Realmente. O removido do circuito e mediu os 10k. Bom pessoal, instalei um resistor comum de 10k entre os pinos VCC e IR e está funcionando muito bem ate agora. Acredito que irá permanecer funcionando sem problemas. Alias, coloquei resistores de 10k, 8k2, 6k8, 5k6, 4k7, 3k3 e etc e o resultado foi o mesmo em termos de funcionamento. Não entendi bem o porque o receptor apresentou esse problema já que a placa principal é nova e não havia nada ruim na placa do receptor até onde meus conhecimento podem ir...mas deu certo. Seria interessante saber o motivo mas como o cliente estava com presa, tive que entregar. Agradeço a boa vontade e conhecimento de vocês. Sempre obtenho boas dicas aqui. Até a próxima!

Era para medir a tensão e queda de tensão no pino IR assim como havia feito no pino VCC. Havia pensado nisso. Irei experimentar. Um detalhe que notei hoje ao analisar a plaquinha do receptor. Medi cada componente e estavam ok mas notei um resistor smd com a seguinte identificação "01C", pesquisei e vi se tratar de um resistor de 10k mas esta medindo 8k (medindo com ele na placa) e esse resistor está com um terminal no VCC e o outro no IR. Não tenho nenhum resistor smd com essa identificação mas tenho resistores smd "103" que obviamente são de 10k. Resta saber se fora da placa esse resistor irá marcar 8k ou os 10k que deveria... Obs: Utilizei essa calculadora online para resistores smd: https://www.hobby-hour.com/electronics/smdcalc.php O resistor smd 01C nesse site fica como 10 kΩ (≤1%) enquanto o 103 não mostra tolerância (acredito ser tolerância nesse caso). O resistor 01C sobre uma brusca queda na resistência quando eu conecto o resistor de 1k por estarem em paralelo, sua resistência cai para 888 ohms. Isso permite que uma corrente maior cai sobre o pino IR. hehehe bom conselho.

Estava aqui analisando essa plaquinha do receptor, notei que a tensão de 3.3v cai para cerca de 2.2v ao receber algum comando do controle remoto mas nada acontece, nem o led pisca. Bom, inventei de colocar o multímetro em escala de continuidade, coloquei a ponteira de prova preta no gnd e a ponteira vermelha na saída IR da plaquinha e o receptor voltou a funcionar mas ao remover as ponteiras de prova volta a não funcionar. Não entendi o motivo. Sabem o porque voltou a funcionar? Fiz um teste já que pelo visto ao conectar as ponteiras do multímetro, em escala de diodo, alimentaram o pino IR. Conectei um resistor de 1K entre os pinos IR e VCC 3.3v dessa plaquinha e voltou a funcionar constantemente. Agora me digam o motivo disso e se posso deixar assim sem problemas?

Irei verificar os componentes nessa placa. Você diz na plaquinha do receptor ou próximo ao conector na placa principal? Irei fazer uma boa limpeza em tudo.
