Esse curto em todos os pinos do CW401 aparece apenas com o conector conectado a placa principal. Na verdade com ele conectado, colocando a ponta de prova vermelha do multímetro no GND ambos pinos acusam curto, porém, se eu coloco a ponta de prova preta no GND apenas o pino POWER_ON acusa curto. Agora, com o cabo desconectado com a ponta de prova vermelha no GND os pinos FSCL e FSDL apresentam valor em torno dos 800 (em escala de diodo) e com a ponta de prova preta no GND não acusa nada. Existe então diferença ao intercalar as ponteiras do multiteste? Talvez seja desconhecimento meu sobre como utilizar o aparelho. Quanto aos valores do transistores (medi as tensões em alguns outros): HQ819: C=8,87V, B=0V, C e B= 8,38V, C e E= 8,87V, B e E=0V. HQ903: C= 8,77V, B= 0V, C e B= 8,75V, C e E= 8,77V, B e E= 0V. HQ902: C= 6,69V, B= 0V, C e B= 6,68, C e E= 6,69V. HQ806: C= 8,17V, B= 0,70V, E= 8,21V, C e E= 0,03V, B e E= 7,50V, B e C= 7,46V. HQ818: C= 0,03V, B= 8,88V, E= 8,90V, C e B= 8,16V, C e E= 8,15, B e E= 0V. HQ807: C= 7,44V, E= 7,44V, C e B= 7,44, B e E= 7,48V, C e E= 0,02V. Medi o Q902 também: E= 8,89V, C= 0,70V, B= 8,81V, C e E= 8,19, C e B= 8,10V, B e E= 0V.

Entendido! Irei medir as tensões e volto com os resultados. Outra coisa, ao ser conectado o cabo no conector CW401 na placa principal ambos os pinos (POWER_ON, FSCL e FSDL) entram em curto com o GND, isso seria normal? Esse conector quando conectado faz com que nenhuma informações seja exibida no display e quando removido a "DEMO" aparece e caindo para o stand by após qualquer comando. Em ambos os casos o aparelho permanece sem som e sem respostas aos comandos do painel.

Mencionei que eles eram iguais pois vi na lista de componentes que ambos estavam como KRC107S e observando o smd com uma lupa notei que os HQ819, HQ902, HQ903 e HQ508 possuem a mesma especificação RC7H. Então esta me dizendo que o HQ819 é diferente dos outros três?

Soldas refeitas e os transistores continuam sem indicar valor algum.

Boa tarde, Esse televisor agora esta com o brilho digamos 50% mais, já regulei pelo potenciômetro do flyback mas mesmo no máximo ainda fica com pouco brilho. Na verdade após regular e por o potenciômetro no máximo notei que o brilho saturou ficando com brilho demais, ou seja, o brilho esta oscilando, tive que diminuir o brilho. Deixando-a ligada notei essa oscilação em vários momentos.

Revisando o circuito notei que nenhum dos transistores KRC107S, são eles o HQ819, HQ902, HQ903 e HQ508 marcaram qualquer valor no multímetro digital em escala de diodo. O HQ508 por exemplo esta na placa correspondente ao CD e USB. Não seria pouco provável que ambos tenham queimado pelo mesmo motivo? E talvez eles não apresentem valores por algum outro motivo? Obs: Ainda não substitui o HQ819 pelo BC817 ja que não tenho onde compra-lo e devido a isso fui atras de um KRC107S do próprio circuito e encontrei o que estava na placa de CD (HQ508)que creio eu que se for removida a placa de CD do circuito ele ainda deveria funcionar normal com exceção do CD mas como esse transistor também não apresentou valor, fiquei nessa dúvida.

O HQ819 pode ser o causador de o sistema não ligar normalmente? Outra dúvida, qual transistor devo colocar no lugar pois não sei qual a especificação, precisa necessariamente ser um SMD?

Medindo os componentes da linha do conector CW401 notei que o HQ819 C107 não apresenta valor algum, o diodo HD807 ligado a ele esta ok bem como o resistor de 1K. O restante dos transistores SMD apresentaram valores. Vou resoldar esse transistor. *Corrigindo, os transistores SMD HQ819 e HQ806 não apresentam valores. Talvez não tenha relação ou simplesmente o multímetro digital é que não acuse os valores. obs: Quando o aparelho cai para o stand by ele permanece com o display iluminado e as horas piscando.

Troquei ambos capacitores por novos e o problema permanece. Alguma esta errada na linha do conector CW401, desconectei apenas o pino GND e o sistema respondeu ao comando de source na qual seleciona entre FM, AM, CD etc, o volume através do controle também respondeu porém o aparelho não emite som algum, não reconhece pendrive nem a mudança de estações de rádio e o display, ao remover o GND desse conector fica com sua iluminação bem mais fraca. Notei que as tensões mudam com o cabo conectado ao CW401. Com ele conectado elas ficam: Com o cabo desconectado: FSCL: 1,68V FSCL: 2,36V FSDL: 1,68V FSDL: 2,36V No conector CW400 também mudam: Conectado ficam: Desconectado ficam: +9V(UNSW): 8,90V +9V(UNSW): mesmo valor +9V(SW): 0,70V +9V(SW): 2,38V -9V(SW): 0,25V -9V(SW): 0,55V AMP_MU: 1,04V AMP_MU: 4,64V Não pode ser algo relacionado na linha do CW401?

Irei verificar. Eu medi varias das tensões mencionadas no esquema elétrico e ate agora todas estão em ordem.

Quais seriam?

Boa noite, Bom, resolvi usar o aparelho assim mesmo mas porém, após uma semana de uso ele começou a apresentar defeito. O display fica todo iluminado e o sistema não funciona como deveria, aquela apresentação "DEMO" não surge. Resolvi abri-lo e percebi que ao desconectar o cabo CW 401 o sistema volta mas ao clicar em qualquer função ele cai para o stand by, ao conectar o conector CW 401 o display fica mais iluminado e sem apresentar qualquer informação. o que pode ser? Obs: O esquema elétrico esta no primeiro post.

Boa noite, Bom, troquei a placa da fonte por uma nova e o televisor voltar a funcionar normalmente. Agradeço a ajuda.

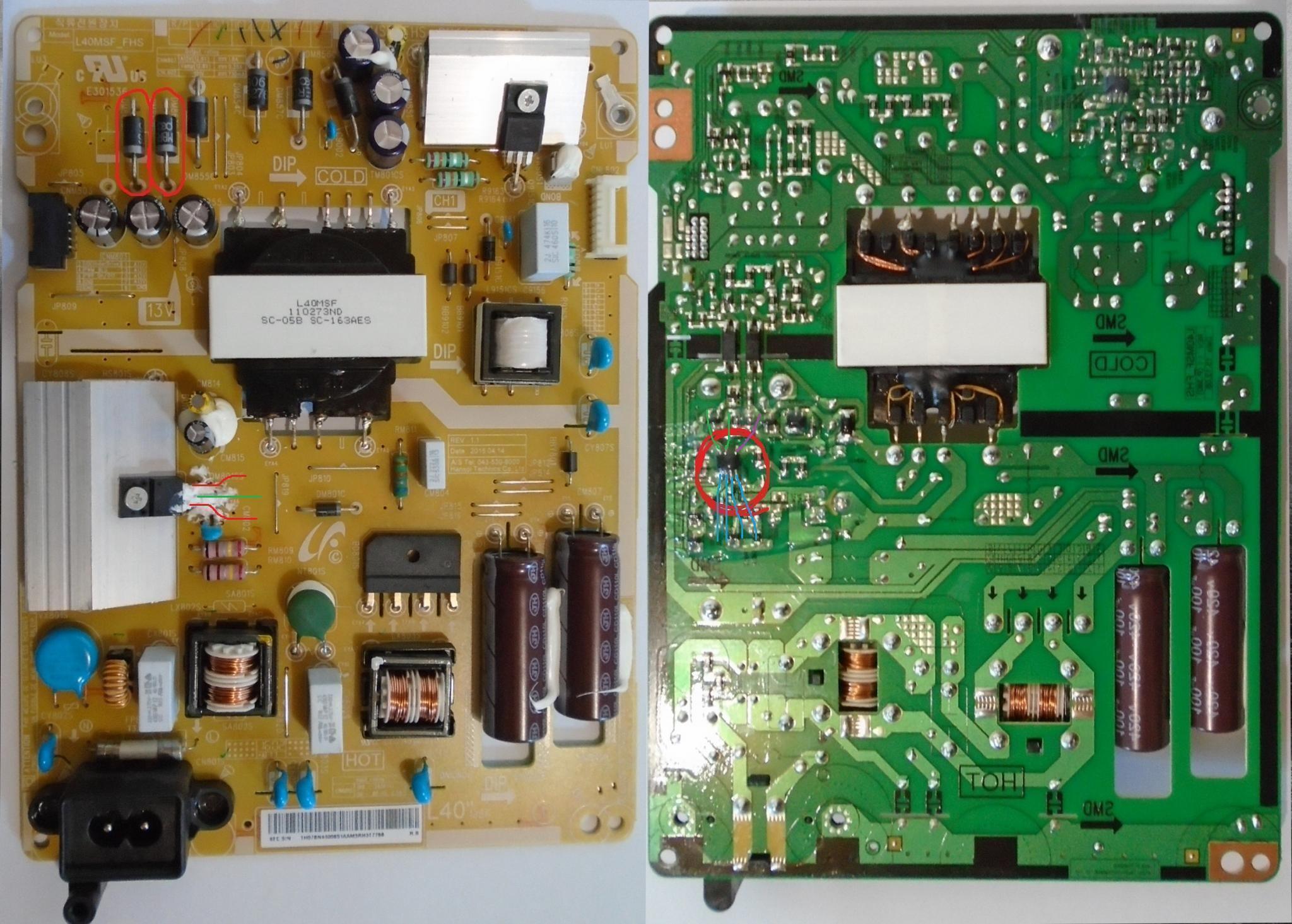

Boa tarde, Analisando um pouco mais notei dois transistores SMD danificados com furos. Acredito não ser possível saber qual tipo que é para efetuar a troca. Os CIs na qual você se refere seriam os marcados na imagem? O SMD esta apresentando continuidade em 4 dos pinos sendo um deles o terra, na imagem os azuis estão apresentando continuidade, os verdes valores normais de diodo e o roxo valor bem baixo. Já o K10A60W esta apresentando continuidade nos pinos indicados na cor vermelha e o verde valor de 226. Acho que a melhor solução é comprar uma placa nova, porém, existe como eu saber se a placa principal está boa?

Desconectei da placa principal e mesmo assim não marca tensão algum na saída. Esta me dizendo que essa fonte não tem solução?

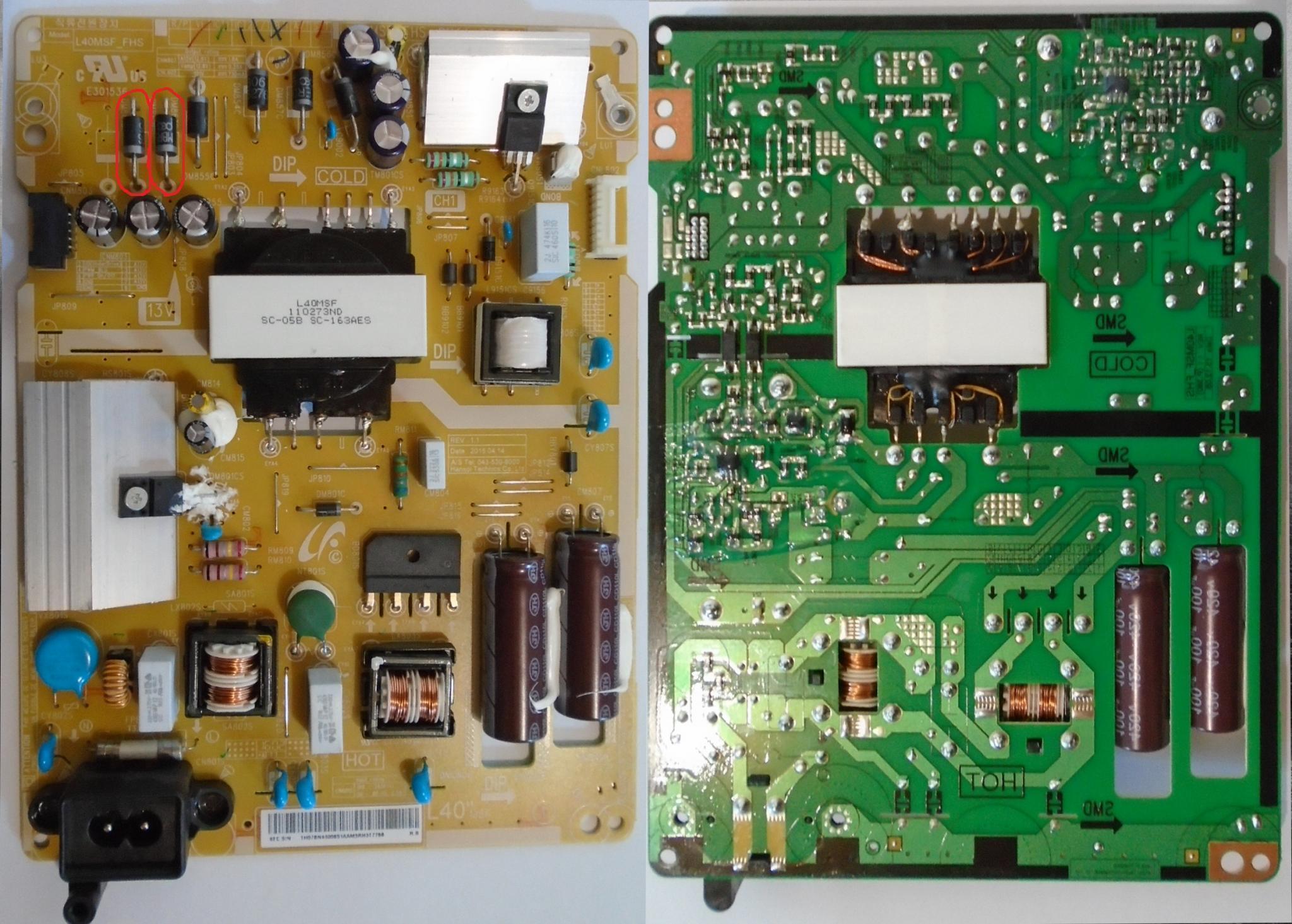

Não encontrei diodos em curto. Medindo com multímetro todos acusaram valores apenas em um sentido do diodo, apenas os dois marcados na imagem abaixo tiveram valores em ambos sentidos mas somente quando medidos na placa, fora dela apenas em um dos sentidos.

Boa noite, Estou com um televisor marca Samsung modelo UN40J5200AG que não esta ligando, nem o led de stand by acende. Não encontrei nenhuma das tensões na fonte. Notei que o componente QM801CS (K10A60W) esta aquecendo bastante.

Bom, estou aberto a qualquer sugestões que possa me ajudar. Sei que em muitos casos torna-se muito caro o procedimento e/ou exige muita capacidade e conhecimentos que por muitas vezes ultrapassam as minhas mas qualquer ideia é valida e em alguns casos mesmo não ficando esteticamente legais as tais "gambiarras" resolvem o problema. Existem níveis de gambiarra hehe.

Mestre88, para ir até a função Aux tenho que apertar 4 vezes o botão source. Quando ao volume, seria possível instalar algo como um potenciômetro em algum ponto? Claro que então eu teria de regular o volume duas vezes. Talvez instalar um botão liga e desliga para conectar e desconectar a saída de áudio assim ao liga-lo, considerando que o botão esta na posição desligado, o som não sairia e eu poderia regular o volume e então liberar a saída de áudio. Gambiarras são bem vindas sempre hehe.

Boa noite, Estou querendo utilizar um mini system Toshiba modelo MS 7816MU como amplificador para meu computador. Apesar de o aparelho já funcionar para o objetivo um detalhe me incomoda, toda vez em que o desligo da tomada e ligo novamente ele vai direto para a função rádio fm e no volume 23 sendo que o volume máximo é 30 e é necessário mudar manualmente para a função auxiliar na qual a saída de áudio do computador está ligada. Eis a minha dúvida, é possível fazer alguma modificação para que ele vá direto para a função auxiliar ao ligar o aparelho e com volume zerado? Sei que não é grande transtorno apenas mudar para a função auxiliar mas pretendo deixa-lo mais conveniente e similar a um amplificador para pc. Vou deixar aqui o link para o esquema: https://www.electronica-pt.com/esquema/audio/toshiba-audio/toshiba-ms7804-ms7816-ms7825mu-13610/

Obrigado pela dica. Já havia pensado nisso mas minha intenção realmente é pegar o sinal de áudio antes de entrar no circuito amplificador e instalar o conector RCA e a regulagem de volume eu farei no software mesmo.

Olá, Tenho um teclado Casio CTK-530 e pretendo instalar um conector RCA fêmea para pluga-lo na entrada de áudio do meu computador. Bom, liguei a saída de fones de ouvido do teclado direto na entrada do computador porém o sinal é muito forte e emite certo ruído nas gravações. Então gostaria de saber como obter o sinal de áudio do teclado antes de entrada no circuíto amplificador que acredito ser o LA4598 e também qual a forma recomendada de realizar essa ligação sem comprometer o teclado. Uma observação, pelo que pude notar o LA4598 é stereo então devo utilizar duas saídas RCA para ligar a entrada do meu computador ou posso uni-las gerando entrada mono? Vou deixar aqui o link do esquema elétrico do teclado: https://www.manualslib.com/manual/700424/Casio-Ctk-530.html?page=11#manual

Obrigado pelas dicas e explicações, Wagner. Farei o primeiro circuito que você me indicou e adaptarei na fonte deixando as outras saídas como estão. Uma duvida, devo ligar a saída +12v (após o regulador de tensão 7812) da minha fonte na entrada do conversor ou em outro ponto? Mais um duvida, qual valores de potenciômetro devo utilizar para regular as tensões +5v, +12v, -12v e a saída de +24v que irei incluir?

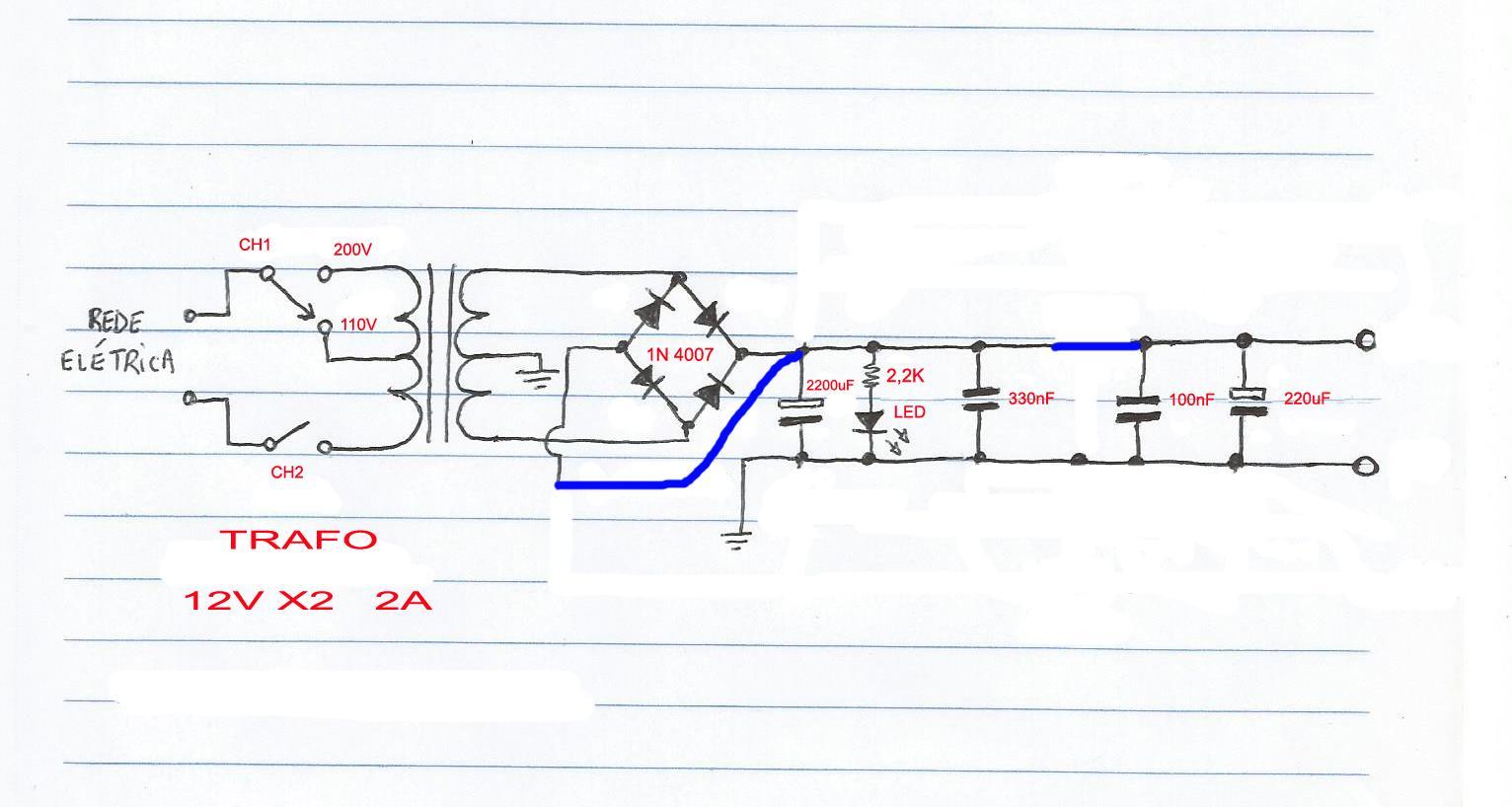

Minha ideia é realmente somar as duas saídas 12v e obter os 24v de preferência utilizando a mesma placa alterando alguma ligação e componente. Certamente que os reguladores vão ser descartados e alguns capacitores das saídas que pretendo remover do circuito. O alteração que fiz no anexo abaixo seria possível? Acredito que terei de mudar os valores dos capacitores e do resistor.

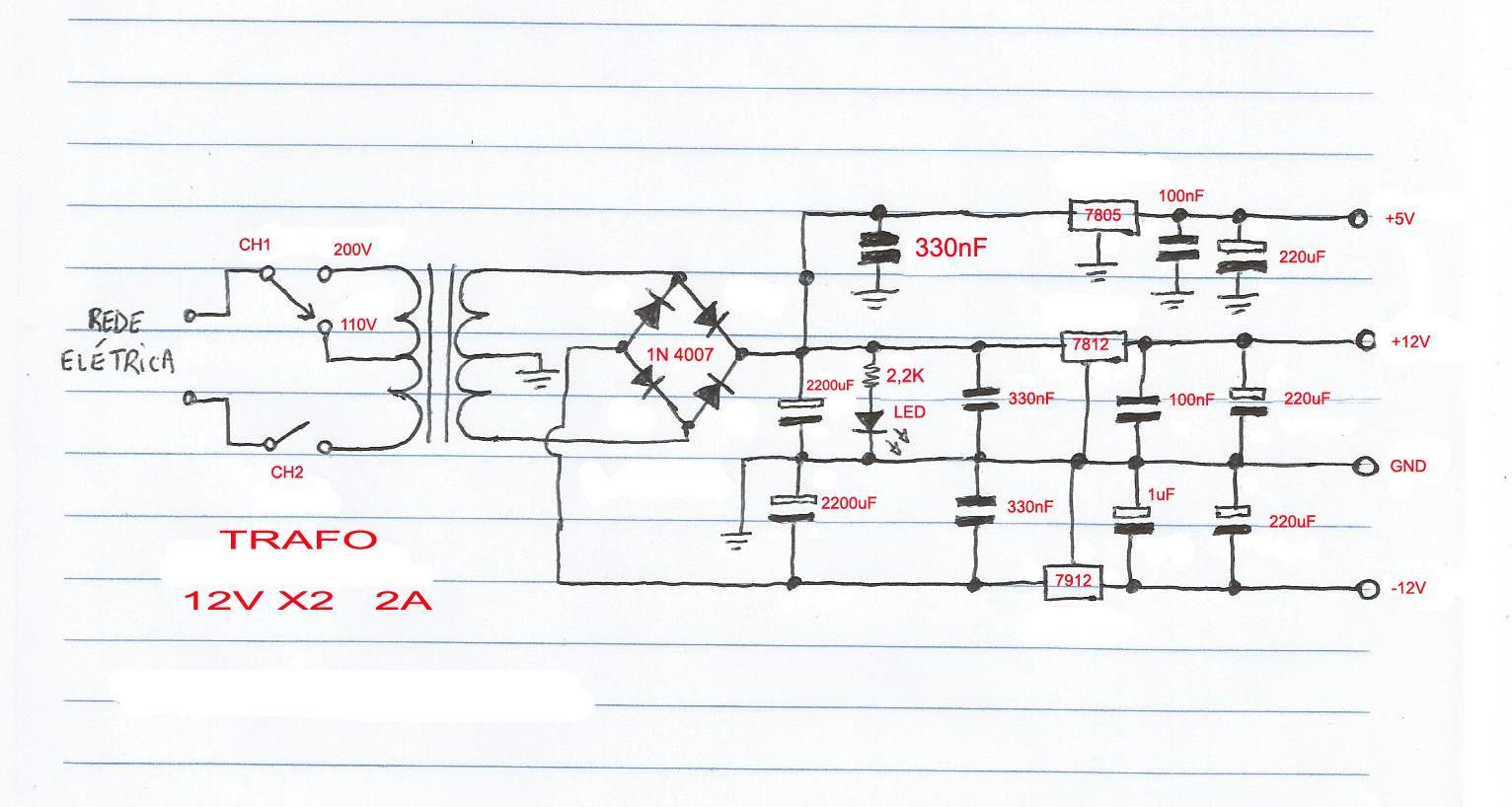

Boa noite, Possuo uma fonte que possui saídas de +5v, +12v e -12v porém gostaria de saber como posso faze-la ter apenas uma única saída de +24v já que o trafo é de 12v x2 e eliminar todas as outras saídas. Gostaria de saber quais modificações preciso fazer para obter esse resultado. Segue em anexo o esquema elétrico da fonte
