Só pra constar, mais uma sugestão... faz um tempão que perguntei onde fica esses botões de resolvido. hoje, passei pelo site. só vi agora ou foi feito hoje? Esses botões, deveriam ficar ao lado dos botões de responder, citar... tá quase que imperceptível. tive que ver que existia essa possibilidade quando vi um post com esse (respondido) marcado. Provavelmente um monte deve estar do mesmo jeito pelo mesmo motivo que o meu. Então, eu devo um monte de desculpas pra um monte de gente ai atrás, mas não dá pra voltar atrás pra ir corrigindo essa falta. desculpa mesmo.

Eu responsabilizado por que? se esse fórum é pra criança? Ou tem alguma parte só para conteúdo adulto com corrente alternada e altas tensões? Eu não vi. Desculpa se tem isso. E pra ser sincero, acho que devia sim existir mesmo essa parte. fica a sugestão. Alguém aqui vai se responsabilizar quando alguma criança morrer ao tentar construir qualquer circuito que vocês tenham sugerido aqui? Oras faça-me o favor... Tá zoando comigo... Me responsabilizar... só pode tá brincando. A parte de incentivar alguém a criar sua forma de sentir o que é o choque é bem serio. Mas atentese bem carinha... Não to incentivando ninguém a ir meter o dedo na tomada. Mas saber como é e como mensurar os riscos. você entendeu o que eu quis dizer ou se fez de desentendido. 10mA pode matar. Uma pilha pode matar, dependendo da configuração dos componentes... Até engasgar com chiclete pode matar. A questão do transformador que tá todo mundo falando é porque o magnetismo cessa assim que é cortado a corrente, o que impede o fluxo de carga de volta do enrolamento secundário em diante assim que retirado da tomada. Só isso. Mais nada... Estando aberto e ligado na tomada, o risco é igual com ou sem transformador! Sim! Exatamente! Mas mesmo com transformador você não estaria livre de levar choque. Entendo os alertas, mas não o desespero. Desculpa, mas com licença poética, não sou ***** pra ficar com esse medo. Não sou do tipo de cara que vai ficar com medo e nem fico incentivando esses medos em ninguém. Nem pra fazer propaganda do meu peixe. Tão pouco não to afim de dar uma de mister M.... Alguém como eu não pararia por medo. O medo a gente domina. Eu fiz uma caixinha, só agora tá aberta porque to manuseando (Desligado viu galera! Sou doidão, mas não como coco nem rasgo dinheiro... ) Sim! Eu agradeço as sugestões. nesse post estou focado no esquema em si e não em qualquer outra solução. Para estudo e conhecimento mesmo... além de unir o útil ao agradável, tava precisando mesmo de algo rápido e barato para testes. E eu já falei sim. você que não leu. no primeiro post falei que pretendo alimentar um oamp. Nunca tinha trabalhado com oamp e estou começando a pouco tempo.

Hehehehe! Claro que todo cuidado é pouco... mas não é um choquinho que vai me fazer parar. Eu duvido que tenha alguém que trabalhe com eletrônica a pelo menos 2 anos e não levou um choque. Se não levou, pode tratar de arrumar um jeito de ir tomar um pra pelo menos ver como é. Melhor levar um choque baixo e controlado do que ir de cara bricar com flybacks ou capacitores carregados... ai ta meu limite de loucura.

Olá Sr. Mestre. Obrigado pela dica. Eu consegui fazer funcionar como o Daniel falou no primeiro post. Eu coloquei um capacitor de 560n, amarelinho quadrado pra fonte. Esses resistores acima de 100k fazer o capacitor descarregar muito lentamente. Esse de 2k eu tirei, mas eu vou colocar no lugar dele um potenciômetro pra poder variar para 5V. As vezes preciso de baixa tensão. Olá Sra Isadora 1 - eu tava sem fonte de bancada. tava com uns equipamentos de som encontrados na rua e resolvi pegar pra sanar a falta. A sua pergunta 4: eu tava sem fonte de bancada, com material pra reciclar, e não tenho um carregador aqui nem um 555. Nem novo nem nos recicláveis. 2 - a pergunta 2 eu acho que respondi para o mestre: as vezes preciso só de 5v e como tava sem fonte de bancada... 3 - Não. não existe. eu já montei. Não é algo que pretendo usar definitivamente em meus projetos. é só para testes mesmo. casa de ferreiro espeto de pau... eu curto mesmo meter as caras e de preferência na unha. Hardcore cara! Exercício de sobrevivência. A filosofia Deadpool: quanto mais estresse mais rápido ativamos nossos genes-x. Eu to acostumado com essas amostras de choque desde 9 anos de idade... Uma diliça! KKkkkkk... só minha mãe, coitada, pra contar os cagaços dela de quando eu era criança. É a vida. quem vive com medo não vive.

Opa! Obrigado pelo feedback! Eu tentei no primeiro momento usar um capacitor de 560n. por causa da reatância capacitiva. Só que tava dando uma tensão muito alta. 40V nas duas simetrias. mas depois de me dar a dica, eu vi que tinha escolhido bem mal os resistores de 4k. eu devia ter colocado de 800 a 1k. Valeu mesmo pela dica. eu também tava achando estranho. O lance do resistor de 6k em paralelo com o capacitor é porque eu queria que descarregasse bem rápido mesmo. hoje mesmo tomei um chocão gostoso assim que tirei da tomada. penso qeu um resistor ali bem baixinho o mais baixo possivel desde que não permita tanta carga passar por ele e mais pelo capacitor seria bom para descarregar mais rápido possivel. com 1M demora mais de 10 segundos pra descarregar. A corrente que to tendo de saida agora é isso mesmo que falou. to pegando uns 40mA. Muito boa a dica. O resistor de 2k eu não posso tirar porque eu quero colocar um potenciômetro ali, pra reduzir pra voltagens como para 5V Muito obrigado e sucesso pra você.

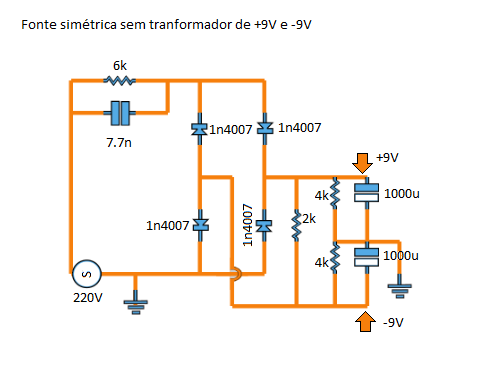

Olá pessoal! Hoje fiz (tentando) uma fonte simétrica sem transformador de +-9V Só que ela está variando em 0.05 v. Tentei mexer pra ver se reduzo essa variação mas não tá dando certo. O resistor de 6k mas está esqeuntando um bocado... uns 60° é daqueles para alta potencia. Não to confiando que possa deixar ligado por uma hora... O capacitor de 7.7n é daqueles quadrados que tirei de uma fonte velha. As vezes alguem dá uma ideia melhor de como configurar estes componentes. pretendo utilizar essa fonte para alimentação de um lm741, mas essa variação está me preocupando pois acho que o oamp não vai suportar. Penso que seria interessante eu poder variar a corrente da saida. quem sabe uns 50mA... como eu poderia fazer isso sem mexer muito no circuito?

Opa! beleza? Não sei se leu o meus post, mas por ai acima eu cito esse circuito.

pois é... eu pensei a mesma coisa. parece até coisa adquirida sem consentimento do dono... por que não mostra o outro lado da placa? ao meu ver, você deve começar pela fonte. Se sabe como tudo se conecta e tudo o que tem na placa... pra mim, pelas entradas, pode ser uma fonte simétrica, uma parte de um osciloscópio... os 3 CIs também podem sugerir uma CNC... Pode ser tanta coisa... Mas como disse antes: se qeur começar a entender isso, começe pela fonte de alimentação.

Nossa! O post cresceu muito e rápido! Kkkk.... beleza! Muito material pra gente se perder nos estudos. O conhecimento é lindo. tomara que dê tempo de aprender tudo antes de eu morrer. Pessoal, eu não sei se nesse forum é necessário dar como concluido. Por mim, ele continuaria crescendo indefinidamente. Esses circuitos para carinho de controle remoto já tive oportunidade de construir, mas no caso da transmissão, usei circuito tirado da internete.

Olá Sr. Albert! beleza? Então... como eu ia dizendo somente na pratica deve ser possível encontrar aberrações que não estão na teoria. Por isso, no caso do receptor, como não sei tudo, penso que podem existir um explicações teoricas já prontas. O oscilador que apresentei é apenas um dos exemplos que poderiam me pegar de surpresa e que não tem explicação. No caso da recepção, ainda estou no nivel de ser surpreendido. Para eu ir diminuindo estas supresas, tenho que ir perguntando, praticando, fazendo até umas merdinhas de vez em quando pra encontrar algo novo... O lance é que a gente não sabe quando tem e quando não tem explicação (aquilo que somente se vê na pratica, mas a explicação ainda não existe). Só perguntando mesmo...

Mas moço... por que uma lampada pra testar componentes? Sim, tem como usar sim qualuqer componente. Mesmo uma lampada, mas desde que ela esteja associada a outros componentes. O lance é como pretende fazer o ciruito para testes... tem o circuito do qual ela será inserida pra fazer estas medidas? porque somente lampada... o máximo que irá conseguir testar são resistores. O melhor para isso, o minimo que precisa, é multimetro e capacimetro e o conhecimento de como usa-los. Quer uma sugestão mais fácil? compra um medidor de ESR capacimentro multimetro (é tudo junto). se é para testar componentes individuais, essa é a opção mais facinha que existe. Olha esse: http://www.dx.com/pt/p/lcr-t4-digital-transistor-tester-diode-triode-capacitance-esr-meter-439970?tc=BRL&ta=BR&gclid=EAIaIQobChMI0qGhiKmo2AIVDoGRCh2-Lw-GEAQYASABEgLQ__D_BwE#.WkKW4Ddv_IU Sucesso pra você.

Opa! Opa! Desculpa, mas acho que me expressei mal nesse ponto... "meu lance aqui" (é duvida na teoria), pois se eu tiver problemas com a matemática e a pratica, é por falha minha em conhecer algo da teoria. Realmente não adianta teoria sem pratica. Algo que pareceu que estava fazendo. O que não é verdade. Se vasculharem o que ando fazendo e mesmo postando, verão que só venho aqui porque estou com duvidas trazidas da pratica. Se eu tivesse pegado apenas a teoria e os cálculos, não teria nem descoberto que precisaria estar aqui. De qualquer forma muito obrigado pela ajuda. sucesso a todos. adicionado 30 minutos depois Sim. Acredito que a pratica possa trazer conhecimentos novos. Principalmente em como os sinais podem refletir por toda a malha. O que realmente é difícil de prever apenas com a teoria. Pelo menos para mim no atual nível de conhecimento. Agora, Sra Isadora, só por curiosidade pode existir algo a mais que não tenha uma explicação escrita em livro ou artigo que só acontece na pratica? Eu não sinto confiança pra fugir da teoria porque pode dar *****.... Quer ver um exemplo do que me refiro e que não dá pra prever por justamente não conhecer como funcionavam exatamente os componentes? é esse: O oscilador mais simples com transistor sem ter base ligada e invertido. A explicação é bem recente. Tunelamento quantico. (Oscilador de 1 transistor de Leo Esaki). Bem... mas agora... não é algo que se vê apenas na teoria... não é assim que meus livros ensinam o uso do componente... e para ser bem sincero, eu não esbarraria nisso apensas na pratica. Pra encontra algo assim, eu teria que ficar colocando componente aleatoriamente e ligar pra ver o que acontece. Só que as coisas aqui não funcionam assim... eu to buscando certezas conhecidas para entender... ainda não tenho conhecimento para desvendar sozinho como funcionam os tunelamentos em componentes. Da forma que expressou, nem num curso fodastico eu teria esse conhecimento como o do exemplo. Ou seja... esse conhecimento pratico a medida que o tempo vai passando vai entrando para os livros. Não tenho dó de grana se ela me trazer conhecimento. Mas osciloscópio, para o caminho que to seguindo ainda não é tão necessário. consigo fazer um montão de coisas só com um multímetro e um capacimetro. Abraços a todos e muito obrigado pelas explicações

Sim... pelo meu calculo, uma bobina com fio de 0.8 mm de diâmetro enrolado num raio de mais ou menos 5mm e passo de 1mm dão a indutância de mais ou menos 0.9uH. Para o capacitor, algo que varie entre 2pf a 25pf. Estes cálculos eu fiz em javascript e postei aqui: http://tivideotutoriais.blogspot.com.br/2015/03/um-pouco-sobre-circuitos-ressonantes.html meu lance mesmo é na teoria. A combinação tanque transistor ta meio confuso pra mim. agora vou fazer outras experiências pra fixar estas ideias. valeu! obrigado e sucesso pra vocês!

Opa! Essa apareceu só porque to vendo circuitos ressonantes.... KKkkk para leitura: centelhador, circuitos ressonantes, bobina de Tesla, funcionamento de uma vela de ignição

Kkkkk.... verdade... Mas lembra de uma propaganda mais ou menos assim? Olha: radio fm: preço R$ 1,99 Saber como um rádio funciona: Não tem preço Eu realmente quero entender bem a coisa. A teoria fundamenta a física e a matemática. As vezes me perco nessa teoria. E sem ela... não adianta matemática e física. Dinheiro e tempo são realmente muito massa. Gostaria de ter a rodo, mas eu dou valor a uns detalhes que pra mim parecem mais relevantes. Como aprender. Com bagagem, posso poupar tempo e mesmo ganhar muito dinheiro, se eu quiser. A real e que estou em constante desenvolvimento interior. adicionado 23 minutos depois Sim. Isso é bem claro, mesmo em AM é necessário um oscilador. O circuito tanque. Isso é bem claro pra mim. O que estou apanhando é nisso mesmo que citou acima: é necessário alimentação, pois a energia vinda de uma transmissão AM é suficiente pra excitar o circuito ressonante sem essa alimentação, enquanto que no FM, preciso de várias amplificações que exigem alimentação. Nesse caso, o que tenho achado estranho é isso, a formação de um receptor FM (combinação tanque e transistor) é idêntica à de um transmissor! (combinação tanque - transistor - capacitor de 4p7) Isso é surpresa pra mim diante do conhecimento que tenho sobre o funcionamento (apenas) dos circuitos ressonantes. Agora outra duvida que surgiu: O sinal que vem do microfone cria um sinal com frequência idêntica a do som. O sinal que entra no circuito vindo do mic tem variação na intensidade do sinal. Não na frequência. Se a frequência da transmissão muda com a redução da intensidade do sinal original, isso é FM. Mas se o que muda é a amplitude, então é AM. isso é característica do circuito ressonante combinado com o amplificador e não do sinal vindo do microfone.

Opa! Obrigado pela atenção! Massa o circuito... ele tem um LM386 que substitui os possíveis vários estágios de amplificação com transistores. Estou com estas duvidas pois pelo que entendo, apenas o circuito ressonante seria o suficiente para receber o sinal. Como aprendido nos radios de galena. Agora veja só: C3 e L1 como circuito ressonante estão em paralelo entre uma fonte (video de R6) e o emissor do T1. Qualquer oscilação deve refletir pela malha e chegar a base do T1. Até ai Ok! Mas não consigo explicar como esta forma possa ser a melhor forma de amplificar o sinal, sendo que se eu quero o máximo de ganho qualquer sinal que deve ser amplificado para o melhor ganho deveria estar bem mais perto da base. Assim, por que C3 e L1 no lugar de R2 não provocaria uma melhora da recepção? Como disse no segundo paragrafo, pelo que entendi, a transmissão e a recepção se concentra no circuito ressonante e no caso da recepção, bastando apenas amplificar o sinal que vem do circuito ressonante. Se vermos a combinação posta ai em C3 e L2 com o T1, ela é muito semelhante ao que temos no transmissor. Nesse caso, qualquer sinal que reflita pela malha na chegada, ligar esse circuito poderia servir também como repetidor do sinal? Essas duvidas e esses exemplos faz me sentir como se meu conhecimento teórico fosse uma *****.

Olá pessoal! Primeiramente tenho que felicitar todo mundo aqui pelo natal. Feliz natal pra todo mundo e feliz ano novo. Mor, Isadora, Emule... todo mundo aqui é gente boa e me ajudou de mais nestes ultimos anos. Abraços a todos e muito obrigado. tenho procurado estudar transmissão e recepção de rádio. Muito legal. transmitir e receber AM e transmitir FM é bem facinho, mas receber o FM... Em que difere o funcionamento do AM pelo do FM: pelo que entendi uma é a amplitude (AM) que muda enquanto a outra é a frequência (FM). Até ai... ok... Mas se aproveitarmos tudo de um radio AM, apenas reduzindo o capacitor e o indutor do circuito tanque para se adequar a frequência da faixa de 88Mhz e 108Mhz, teoricamente era pra funcionar. Mas não é bem assim. nem chiado consigo captar. Penso adicionar 2 novos estágios amplificadores pra ver se consigo captar qualquer sinal... pelo que entendi a transmissão AM é necessário menos energia e é possível captar a longas distancias enquanto que em FM, precisa-se de mais energia e o alcance é bem menor. Pensando em tudo isso, venho aqui perguntar aos mais experientes qual é o circuito mais simples utilizando apenas os componentes simples como capacitor cerâmico, eletrolítico, resistor, diodo (se preciso), transistor e transdutor? Pensando aqui, sozinho com meus botões, imagino que os circuitos sejam bem simples de se abstrair. Algo mais ou menos assim: Se quisermos enviar, devemos inverter o sentido das ações no circuito.. .assim, tendo como base o transmissor, substituo o microfone pelo circuito tanque que está no coletor do transistor e no lugar do tanque no coletor, coloco o transdutor (alto-falante). Para que serve o capacitor de 4p7 apontado no desenho? sem ele, um transmissor poderia funcionar?

sim, falo de encomendar o pedido de fabricação. eles devem ter algo equivalente, pra fazer este processo do denhenho e mesmo corte das plaquinhas. se existe alguem que faça estas placas que a gente projeta. eu sei que consigo soldar e tudo mais, mas esta, por exemplo seria legal se ficasse bem feita.

Kkkk... sim... agora a emoção é ver funcionando. espero que não queime. eu acho que vai dar certo porque to observando as voltagens, amperagens e potencias de nada de tudo. Só que ainda não posso correr pro abraço. To na metade do caminho. Ainda tenho que levar pra bancada. To vendo o que tenho aqui e pensando o que mais vale a pena ir buscar agora. eu ouvi falar que tem umas empresas que fabricam rapidinho pra gente se a gente encomendar. Parece que os caras tem uma impressora 3d pra isso, mas não sei quem são e não lembro onde ouvi falar disso. De qualquer, assim que tiver o primeiro teste, posto um vídeo. Eu tentei usar somente o rc, mas a largura da banda é muito grande. preciso de uma um pouco mais fina. nem tão fina que seja difícil sintonizar, nem tão grande que permita caberem todos os canais. Obrigado pela ajuda.

Por favor, Sr. Mor, não é incomodo. Só que para os objetivos que tenho traçado, não da pra fazer igual aos que tenho encontrado pela internete. Realmente, acredito eu, pretendo construir algo novo. A evolução do meu conhecimento, e alguns dos meus trabalhos, tenho aos poucos postado no meu blog. Se tiver interesse, dê uma olhada. outros amigos também tem dado excelentes dicas. No meu caso, eu me cansei de estudar algumas coisas e pretendo estudar outras, que no meu ver parecem ser mais necessárias no momento. por exemplo deixar de estudar protocolo de comunicação para estudar eletrônica. antes eu pensava muito no crescimento dentro de empresas por gostar de matemática e software. Só que agora, a vontade está explodindo para a eletrônica e mecânica. ainda tô aprendendo, mas parece que algumas coisas estão começando a fazer sentido. http://tivideotutoriais.blogspot.com.br/2016/06/protocolo-usb-x-porta-paralela-dos-anos.html

Isadora, novamente muito obrigado! veja só como ficou minha saída. ficou excelente também com componentes discretos. Sem sua dica, não conseguiria. Obrigado! Agora, vou testar. Se ficar legal vou afinar.

Desculpa Mor, mas por que acha que não procuro no google ou no YouTube antes de vir aqui? 12 canais é um numero sagrado na automação industrial.... É quase que como os 12 apóstolos para o cristianismo! Nem sempre irei vir aqui perguntar exatamente sobre um determinado projeto. Na verdade, procuro conhecimento sobre a eletrônica e seus componentes. Não quero ninguém fazendo cálculos por mim. Apenas dizendo o que devo procurar, como a sugestão, perfeita, da Isadora. Não procuro somente sobre um ou outro projeto. O problema é que o tempo me impede de fazer tantas coisas como as que já faço ao mesmo tempo, o que pode fazer parecer que só estou interessado em um projeto ou outro. Não me interprete mal. Mas se vascular por outros posts, vai ver que não sou esse pereba ai que você tá pintando.

Olá Mor! Obrigado pela atenção. No momento, não tô muito preocupado com a afinação do circuito. por enquanto entender a filosofia dos componentes e o que acontece com a integração deles. se funcionar capengando, dá pra ter uma ideia. Se funcionar, mesmo capengando como um "fantastron", é o mínimo para verificar se vale a pena investir na afinação. tentei fazer o ganho ser de +10, mas mudar qualquer valor dos resistores no passa banda influencia de mais na resposta. esta foi a melhor resposta que consegui encontrar, até o momento. eu faço estas escolhas de frequências olhando o diagrama de bode. por isso, se tá abaixo de zero ou acima de zero... não tenho me atentado. apenas para o resultado final (em volts e as vezes em corrente) e onde estão dando os picos do diagrama. aAs frequências dos filtros só não podem se sobre por. por enquanto, para mim já dá. eu tava vendo o filtro em T com capacitores e resistores. seria bem legal com este o indutor tive a chance de ver estas dificuldades. mas no meu caso, acho que irei fazer com ferrite toroidal mesmo. No caso de usar o filtro em t, para cada filtro destes, no lugar do indutor, eu teria que substituir por uns 5 componentes a mais. O que não tô muito afim de fazer. Por isso, vou fazer na força bruta (usando indutor mesmo) pra reduzir custo, espaço de placa tempo de afinação (quando chegar a hora) e tempo na montagem. precisarei de 12 filtros (ai, com este numero 12 a frequência entre 10k e 22k já deve dar uma ideia do que to querendo fazer?).

acho que posso dar como resolvido. Mas parece que tiraram esta opção daqui. isso "non ecxiste" mais?

rapaz, eu também to aprendendo. onde está o circuito da fonte é para o teste. a simulação para ver o tempo de reação do circuito testado. o resto. o programa que to usando é o ltspice. acho bem massa ele e fácil de usar. ideal pra alguém que ta começando como eu e você. eu sugiro dar uma olhada nestes vídeos: o Wagner deve falar qual é o calculo, mas nao vai entrar nos detalhes deles, pois isso é com a gente. obrigado pela atenção e sucesso nos seus estudos. falar ai, ele não vai entrar na parte de calculo. isso ai meu chapa.. e com nois mesmo adicionado 3 minutos depois Obrigado Isadora! Como sempre salvando a gente. pelo que to entendendi desse componente, ele contem uma forma de amplificador operacional não inversor (comparador como trigger)? Eu vou dar uma olhada pra ver se entendo ele e o seu datasheet. Logo volto pra dar outro feedback. Valeu pela dica, Isadora! você esta muito gatinha hoje! Obrigado! adicionado 56 minutos depois Isadora!!!! Isadora! Ficou perfeito! Excelente! Muito obrigado! ficou massa! já sei que vou precisar comprar um montão de portas assim, mas até chegar... Alguém sabe como posso construir esse tipo de porta com componentes discretos? vou continuar estudando sobre isso, mas se alguém me adiantar aqui, agradeço desde já.
