Blumer Celta

Oi pessoal, dei uma pesquisada na internet para saber quantos amperes sai da tomada (110 ou 220) mas as respostas que encontrei formam confusas... o pessoal pensava se tratar da tomada (dispositivo físico que se compra nas lojas de materiais de construção) Mas não é isso, o que quero saber é a corrente que sai dos fios da tomada... (e não quanto aguenta uma tomada vendida) Obrigado pessoal. adicionado 21 minutos depois Obs: Onde aparece escrito corrente eu tinha escrito 4mperagem (mas parece que o forum corrige automaticamente) estou escrevendo esta ressalva pois apesar de acreditar que corrente e 4mperagem são a mesma coisa) pode ser que gere confusão sobre o que estou realmente perguntando...

Muito obrigado pessoal, consegui entender.

ok, muito obrigado.

Tenho estudado em alguns artigos que se faz necessário o uso de um reset automático no circuito 4017 para que este inicie sempre na saída 1. Mas porque este erro de iniciar em saída diferente da 1 pode acontecer? algum erro de montagem? A correção para este erro que eu encontrei na internet trata de usar um capacitor e um resistor (conforme imagem anexa) Mas se eu for cascatear vários CI 4017, terei que colocar este capacitor e resistor em todos eles? ou somente no primeiro basta? Obrigado a todos.

Pelo que entendi, antigamente tinha os chips PICs, onde poderíamos programá-los e depois solda-los em uma placa para fazer nosso projeto, ou seja um CI programável. Mas agora vem este tal de Arduino que está na moda... mas pelo que tenho visto trata-se de uma placa cheia de componentes... provavelmente uma placa experimental na qual se pode estudar e realizar protótipos... Mas... eu preciso de tudo isso? Imaginemos que eu vá projetar uma cafeteira inteligente através do arduino... terei que colocar toda aquela placa dentro da cafeteira, ou o que? como farei para portar o que desenvolvi no arduino para minha cafeteira? cada projeto que eu fizer terá que ter uma placa desta dentro? Obrigado a todos.

Muito obrigado, entendi perfeitamente.

comprei recentemente uns relezinhos de 5v (NEC Ec2-5nj) e depois de um tempo me batendo, percebi que eles eram polarizados, ou seja só ligam com + de um lado e - do outro. Minha pergunta esta polarização significa que ele tem um diodo internamente ou um ímã? preciso usar um diodo na bobina deste diodo também para evitar queimar os componentes ao redor? (Relê para 5v mas vou usar com 6v em um circuitinho usando o 4017 e na saida dele um bc548 para ligar o relê ) Se precisar usar o diodo como fica a polaridade dele em relação ao + e - do relê? Obrigado a todos.

obrigado por mais esta dica...

obrigado, vou pesquisar este tal de iodeto

pessoal, também achei este método na net, e um semelhante no manual do mundo no youtube: http://www.pontociencia.org.br/experimentos/visualizar/cobre-prata-e-ouro/144

Obrigado pelas indicações pessoal.

Oi pessoal, antigamente existia um produto chamado PRATAX que eu comprava, dai deixava placa de circuito impresso dentro e ela ficava com o cobre branquinho... Mas depois de um tempo ele o cobre começava a pretear, e as vezes sumir o prateado voltando a ficar laranja... mas eu nunca mais achei este produto para vender quais os métodos que a industria usa? tem como fazer em casa? e este tal de PRATAX, alguém sabe qual a base dele? do que é feito? tem como fazer este produto em casa? e os furos metalizados como eles fazem? é por eletrolise? obrigado a todos.

Quanto ao choque o que tenho a dizer é o seguinte: uma vez veio em casa um cara que dizia ser formado em elétrica/ou eletrotécnica (não lembro mais...) então ele viu que alguns meninos brincavam com uma caneta de dar choque (você aperta o botão que desceria a carga de uma caneta normal, e ela te dá um choque) e ele disse que seria impossível levar um choque com a caneta se você pulasse e apertasse o botão no ar... resultado ele pulou e apertou... e levou um choque no ar... mas acho que a energia da caneta deve ser de tipo diferente (acho quele ela tem seu próprio terra...)

muito obrigado... agora acho que tenho todas as informações necessárias. para iniciar finalmente o projeto.

Comprei os dois circuitos (4016 e o 4053), e já liguei na protoboard para fazer os testes, consegui fazer as chaves trabalharem. Mas, ainda não conclui o comutador para controles de atari.... Pesquisando sobre os circuitos, encontrei as informações de que as chaves deles não fazem exatamente uma ligação direta entre os terminais, mas que com a chave ligada estas apresentam uma certa resistência (4053 = em torno de 270 ohms, e o 4016 em torno de 300 ohms). Será que isso pode atrapalhar na jogabilidade (quando o comutador estiver pronto)? o atari é mais simples, mas e para videogames mais novos, será que isso fará diferença? Outra pergunta: conforme vocês me explicaram, precisarei de uma resistência de 10k para aterrar o pino de controle destes CIs, (assim o fiz, e funcionou perfeitamente), vou usar todas as chaves do CI ao mesmo tempo posso aterra todos os pinos de controle das chaves usando somente um resistor, ou terei que colocar um para cada? (já fiz usando somente um resistor e funcionou, mas não sei se é o correto). obrigado a todos.

mais uma vez obrigado pelas orientações pessoal. adicionado 11 minutos depois acabei de montar no protoboard, e funcionou perfeitamente... obrigado pessoal. podem trancar o tópico se desejarem.

obrigado pelas dicas pessoal, vou tentar realizar as orientações... só mais uma dúvida... como vocês sabem, este sequencial de 10 leds com o 4017 é bem batido, e nas versões apresentadas eu tenho visto umas que colocam um resistor para cada led, e outras que tem apenas um resistor para os 10 leds (já que vão todos no negativo comum) qual é o correto? ou tanto faz? em outros posts tenho visto o pessoal dizendo que esta forma está errada, e que o resistor deve ir no positivo do led... isso faz algum sentido? muda alguma coisa? obrigado novamente pessoal.

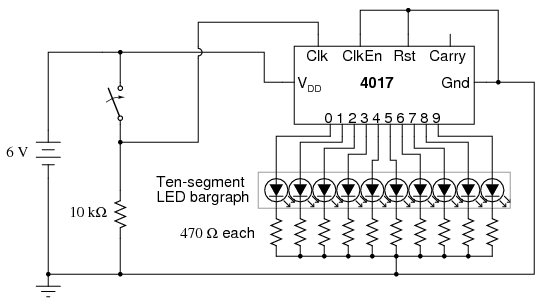

Oi, sou iniciante, seu esquema parece bastante complexo. (moro em uma cidade longe dos grandes centros) cada componente que desejo tenho que esperar no mínimo 10 dias para chegar através do merc. livre, ou quando tenho oportunidade de viajar para a cidade mais próxima... por isso tenho que usar os componentes que tenho aqui... ( no momento tenho os 4017) eu achei um esquema na internet (foto anexa) seria mais ou menos isso que você propõe? o que é esse "debouncing" e como evita-lo? (a imagem que anexei agora é exatamente o que estou querendo "um pushbutton para controlar o andamento dos LEDs, mas como ainda não montei não sei se funcionará) obrigado.

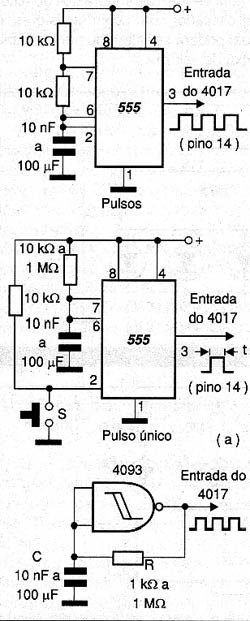

Estou tentando adaptar um circuito de sequencial (bastante batido na internet), trata-se do sequencial de 10 leds usando o 4017, podemos ver que o projeto (imagem anexa) usa um 555 para gerar o tal do "pulso de entrada"... neste circuito eu cortei tudo que tem relação com o 555 deixando apenas o 4017, os leds e a alimentação. e tentei aplicar o fio positivo no pino 14 para ver se dava o tal pulso para fazer o sequencial ir andando... mas não deu muito certo... estudando um pouco, imagino que pode ter acontecido duas coisas: ou o pulso está sofrente repique, ou esta não é uma onda quadrada... As opções que eu vi para gerar a tal da onda quadrada usam o 555... mas será que não tem nada mais simples? é que quero fazer um projeto usando vários 4017, e se for usar um 555 para cada um (não serão em cascata) dai vai ficar uma placa muito grande... alguém tem alguma outra ideia além do 555 (algo mais simples que não use CIs? obrigado a todos.

ok, acho que vou conseguir, vou tentar fazer com o transistor e o capacitor a mais. se conseguir posto o resultado para verem como ficou.

ok, eu vi um tal de 555, vou dar uma estudada nele... Muito obrigado.

Muito obrigado mestre88 Este último esquema funcionou perfeitamente (montei ele de verdade).... vou continuar estudando ele para aprender mais e mais. Se eu precisasse aumentar o tempo que devo manter pressionado o botão, (tipo um segundo por exemplo) para que houvesse a mudança de estado do flipe flop, o que eu deveria fazer? pensei em aumentar o valor do capacitor... seria algo nesse sentido? obrigado.

Muito obrigado pessoal, vou estudar estes componentes que me indicaram.

Montei um projetinho de revista (10 leds e um circuito 4017) a cada click do pushbutton, os leds vão seguindo em uma direção. mas eu gostaria de adicionar dois pushbuttons (com um a sequencia vai seguindo em uma direção, e clicando na outro ela vai retornando) esta alteração é muito difícil de ser feita? o que terei que estudar para aprender a fazer esta alteração? obrigado a todos...

Legal, acho que vai servir então... obrigado.
