Muito obrigado meu amigo, comprei uma protoboard pequena e estou esperando chegar, dai montarei com mais facilidade os projetos, e montarei novamente este com as adaptações que você fez, dai posto aqui o resultado. Muito obrigado. Editado: por enquanto já montei no simulador e funcionou perfeitamente.

alguém sabe o que está errado neste esquema o que posso ter feito de errado? é que não queria perder o material que usei para montar Obrigado a todos.

este pingo de cola quente que está ali na unidade falsificada é muito estranho (uma vez comprei uma unidade de CD que não usava parafusos, e sim pingos de cola (parecidos com cola quente) resultado não durou uma semana... Quanto ao seu problema, uma vez consertei um CD-rom, baixando um pouco aquele pratinho preto do spindle que segura o CD, e com isso a mídia ficou mais perto do leitor, mas não o suficiente para tocar na lente quando esta sobe.

Caro mestre88, primeiro, obrigado pelas dicas e pela paciência. Montei o projeto que você propôs, porém não obtive resultados... acredito ter montado tudo certinho: 1 led normal 2 resistores de 1/8 (1000 ohm) 2 resistores de 1/8 (10.000 ohm) dois transistor bc547 (novos recém tirados da cartela) 3 diodos 1n4148 (de sucata, mas no multímetro pareceram bons) um push button fonte: testei com 3 pilhas e com uma fonte de 9v (tipo fonte de celular) ======== ligando com as pilhas, o led ficava apagado, e acendia quando acionava a chave, (mas somente quando esta estava clicada, quando soltava apagava novamente) ligando com a fonte de 9v a mesma coisa (o led não trava em um estado), porém com a fonte de 9v os estados são diferentes (ou fica aceso o led ou fica bem fraquinho, indicando que existe uma corrente nele) Pensei que pudesse ter ligado algo errado, então achei um site que analisa circuitos, e montei o esquema que me passou, e no simulador os resultados foram iguais. o que posso estar fazendo de errado? veja imagens geradas pelo simulador, e tentarei colocar um link para o circuito também.http://www.falstad.com/circuit/circuitjs.html?cct=$+1+0.000005+10.200277308269968+50+5+43 w+304+64+304+48+0 w+304+48+448+48+0 w+448+48+448+64+0 w+304+112+304+144+2 w+448+112+448+144+0 w+304+208+320+208+0 w+448+208+432+208+0 w+304+272+304+288+0 w+304+288+448+288+0 w+448+288+480+288+0 w+448+272+448+288+2 w+480+288+592+288+0 w+448+48+592+48+0 w+592+288+592+208+0 w+352+272+352+320+0 w+400+272+400+320+0 w+352+368+352+400+0 w+352+400+400+400+0 w+400+400+400+368+0 w+368+432+464+432+0 162+304+64+304+112+1+2.1024259+1+0+0 d+448+64+448+112+1+0.805904783 r+304+144+304+192+0+1000 r+448+144+448+192+0+1000 r+320+208+352+208+0+10000 d+352+320+352+368+1+0.805904783 d+400+320+400+368+1+0.805904783 t+336+240+304+240+0+1+-2.3113967092990952+0.6247148187191915+100 t+416+240+448+240+0+1+-7.8538106965159+0.5945564136325299+100 w+304+272+304+256+0 w+448+272+448+256+0 w+352+208+416+240+0 r+432+208+400+208+0+10000 w+336+240+400+208+0 w+400+272+416+240+0 w+352+272+336+240+0 s+464+384+464+432+0+0+false v+592+208+592+144+0+0+40+12+0+0+0.5 w+448+288+448+336+0 w+448+336+464+336+0 w+464+336+464+384+0 w+368+432+352+432+0 w+352+432+352+400+0 w+448+224+448+208+0 w+448+208+448+192+0 w+304+224+304+208+0 w+304+208+304+192+0 s+592+48+592+144+0+0+false adicionado 13 minutos depois eu encontrei na internet alguns exemplos com videos inclusive, mostrando o funcionamento, mas todos eles usavam um tal de mosfet (que não achei para vender, por isso achei seu método mais eficiente por usar componentes simples... mas ainda não consegui fazer funcionar.

obrigado, estes eu já tenho os componentes aqui... vou tentar fazer. Obrigado mesmo.

Muito obrigado pessoal, estou aprendendo muito com vocês, encomendei os componentes, e estou esperando chegar. Quando chegar realizarei os testes e posto aqui os resultados.

Então pelo que entendi o pino 13 pode estar em duas posições: 1 - ligado aos 5v (fecha contato entre pinos 1 e 2). 2- ligado ao terra (negativo da fonte neste caso) e com isso (abre contato entre pinos 1 e 2) Certo? Obrigado.

beleza, vou pesquisar para ver o que encontro.

Estou estudando eletrônica básica, e estudei que se injetar uma tensão na base ele vai chavear e conduzir entre o emissor e o coletor, mas assim que eu parar de injetar (pelos estudos que fiz) ele deverá parar de conduzir... certo? (por enquanto estou na teoria, ainda não fiz o circuito na prática) Mas eu gostaria do seguinte quando eu der um pulso de energia na base, ele trave, e com outro pulso ele abra... Como sou leigo, acredito que seja algo simples, alguém poderia me fornecer um projetinho simples (se for simples) ou me indicar algo para estudar? obrigado.

Muito obrigado, vou estudar os componentes indicados. E mais pra frente quando eu souber um pouco mais passarei para os testes com o microcontrolador.

Gostaria de aprender a fazer um circuito como exemplificado na foto anexa, que deveria funcionar da seguinte forma a cada click no pushbutton, os leds vão acendendo em sequência (a cada click um led acende) e seu respectivo relê fecha contato. Notem que não preciso que me indiquem um projeto pronto, mas que me indiquem: Os CI,s que devo estudar... Que tipos de CIs precisarei... Fonte simétrica? Obrigado a todos.

Então... mas para aterrar este pino 13, eu terei que ligar no negativo da fonte? eu tinha pensado de dar um rápido curto entre os pinos 14 (positivo) e o pino 13 (control A do 1 e 2) para que ele fechasse a chave entre 1 e 2..., mas se ele estiver no negativo da fonte isso não vai gerar um curto? e se este pino não for ligado ao negativo, mas sim no terra, então precisarei mesmo de uma fonte simétrica? Obrigado. Outra coisa, este 4053 tem o mesmo princípio de funcionamento? Obrigado a todos.

ok muito obrigado vou fazer uns testes aqui.

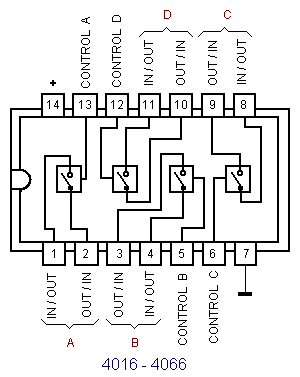

Muito obrigado pessoal, estou fazendo estudo dos componentes citados... este MAX4781 parece ideal, mas não encontrei a venda... este tal de 4066 (acho que é da foto anexa) também parece legal... mas vamos ver se eu entendi seu funcionamento: neste caso então eu deverei alimentar o CI com 5 volts (por exemplo) nos pinos 7 e 14; depois se eu aplicar 5 volts (pode ser juntando o pino 14 com o 13) então a chave dos pinos 1 e 2) deve se fechar... está certo isso? Outra coisa, vi alguns exemplos de circuitos na net com informações sobre alimentar CIs com fonte simétrica, e se for o caso deste ci, onde devo aplicar os dois pontos de (+ e - e terra) ? obrigado a todos.

Pessoal, achei que o optpacoplador não funcionaria, pois como disse o pessoal, ele (depois do led aceso dentro) passa a conduzir somente em um sentido... (testei alguns com o multímetro, e é isso mesmo) Mas em um dos optoacopladores de sucata que eu tenho aqui, da marca NEC (nao dá para ver o número direito mas acho que é o (NEC 2105) conduz para os dois lados. Está certo isso? este modelo realmente conduz para os dois lados? ou este componente está com defeito? Obrigado pessoal.

muito obrigado, vou estudar as opções apresentadas

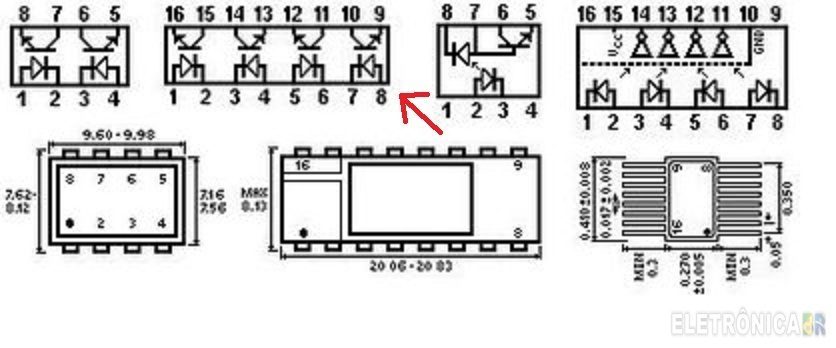

Oi pessoal, obrigado pelas respostas, mas algumas delas eu teria que estudar muito m,ais eletrônica digital para poder por em prática... pesquisando pela net encontrei esta imagem (anexa) na figura 2 eles mostram um fotoacoplador de 4 jogos de fotoacopladores junto, (é isso mesmo que eu entendi?) um destes já me ajudaria bastante. Será que existe alguma com mais "jogos" de fotoacopladores junto? Alguém poderia me indicar um fotoacomplador que tivesse as mesma configuração da segunda figura na imagem? pois na imagem só aparece um exemplo mas não o código da peça... E neste componente seu eu injetar a energia de duas pilhas nos pinos 1 e 2 então o 15 e 16 devem se fechar certo? Muito obrigado a todos.

sim, funciona com chaves, e com reles também, mas eu preferia fazer algo mais limpo (com apenas uma chave) por exemplo seu eu quiser fazer um comutador de impressoras (sem comprar algo pronto, e sem usar aquela chave gigantesca giratória) com certeza deve existir algo mais novo na eletrônica... Estes fotoacopladores tem algo que funcione semelhante á um relê?

estou tentando fazer um esquema para videogames antigos tipo atari, onde ao apertar um botão (ou virar uma chave) ele troca todos os fios para outro controle.

Oi, gostaria de cmomutar vários fios ao mesmo tempo tipo assim A======> <=======B A======> <=======B A======> <=======B C======> C======> C======> Desta forma, ao ligar energia no (circuito que pretendo fazer) todos os fios de "B" se ligariam em "C" e desligariam do ponto "A" Precisa ser algo isolado do resto do circuito (exceto pela fonte que pode ser a mesma) O que eu quero é algo bem simples, só para comutar fios pensei em algo com relês, e sei que dará certo, porém acho que ficará uma gambiarra tremenda, e acho que deve consumir bastante da fonte também, (caso 1 no fotografia) porém na internet lembro de ter visto uns componentezinhos de 4 pernas que acho que faziam isso (acho que ara tipo um led e um receptor interno) tentei reproduzir na foto do "caso 2". Entretanto preciso que a resistência seja infinita (como se fosse um relê "contato direto de fios" não sei se um LDR e um led fariam esta função. Vejam a foto anexa (e terão certeza do que estou pretendendo) obrigado a todos. O sistema funcionará com 9 volts (e os contatos dos relês são para coisa pouca também, não é na da de potência como motores e etc...) Pessoal sou bem leigo em eletrônica, por favor me indiquem algo que tentarei fazer. Obrigado. jogo de reles.bmp
