se estiver tudo ok com seu multimetro, o Ci está em curto... pode susbstituir por um UTC2030, desde que a tensão de alimentação nao ultrapasse os 30v... pois o TDA2030 suporta até 40v, sendo que o ideal para ambos seja alimentalos com no maximo 20v...

primeiramente faça um teste de continuidade (multimetro na escala de diodo) nos terminais de alimentação, terminais 3 e 5... se bipar ou der resistencia proximo de zero, esta em curto... depois faça o mesmo teste entre o terminal negativo(3) e os terminais de entrada e saida...

TNY178... pode colocar no lugar um TNY280, mas verifique outros componentes ligados a ele, pois costuma levar junto os diodos.

Também parece muito com uma chave de mercurio, daquelas usadas como sensor de inclinação... Por está na placa de uma cancela, pensei logo nisto.

-veja se você tem aí uma placa principal qualquer, que a tensão de standby tambem seja 3.3v... -ligue a tensão de standby da fonte nesta placa principal... -veja se o led standby desta placa ascende... voce pode utilizar qualquer placa em que a tensão de standby seja a mesma da sua fonte. -faça o processo inverso... aplique uma tensão de 3.3v( de uma fonte confiavel ) em sua placa principal...

Este terminal monitora a tensão de flyback e desativa o Ci em caso de sobre tensão (OVP)... verifique apenas se a tensão está como no esquema(+ou- 2.8v)... sigla DMG vem de "demag"...

Apesar de eu achar que seu problema está na placa principal, você não pode deixar de analisar estes componentes que mencionei acima, pois esta fonte da muito problemas... Nem sempre podemos confiar que uma fonte está boa por conta dela ter apresentado as tensões no teste de bancada. Uma coisa é a fonte apresentar as tensões sem carga, outra coisa é como estas tensões vão se comportar ao receber as cargas... Além das tensões, existem pinos que enviam sinais de uma placa para outra, inclusive sinais de erro, que indica que um determinado circuito da placa não está funcionando como deveria. E em algumas situações, estes sinais só são enviados quando se tem uma carga sendo alimentada... Como falei acima, conecte a placa da fonte na placa principal é veja como de comportam as tensões, principalmente a de standby(3.3v). Se esta tensão permanecer, o led standby deve acender. Se a tensão sumir, pode ter problemas na placa principal, ou na linha do standby da fonte. Se a tensão permanecer, e o led standby não acender, com certeza tem problema na placa principal ou na plaquinha do led standby...

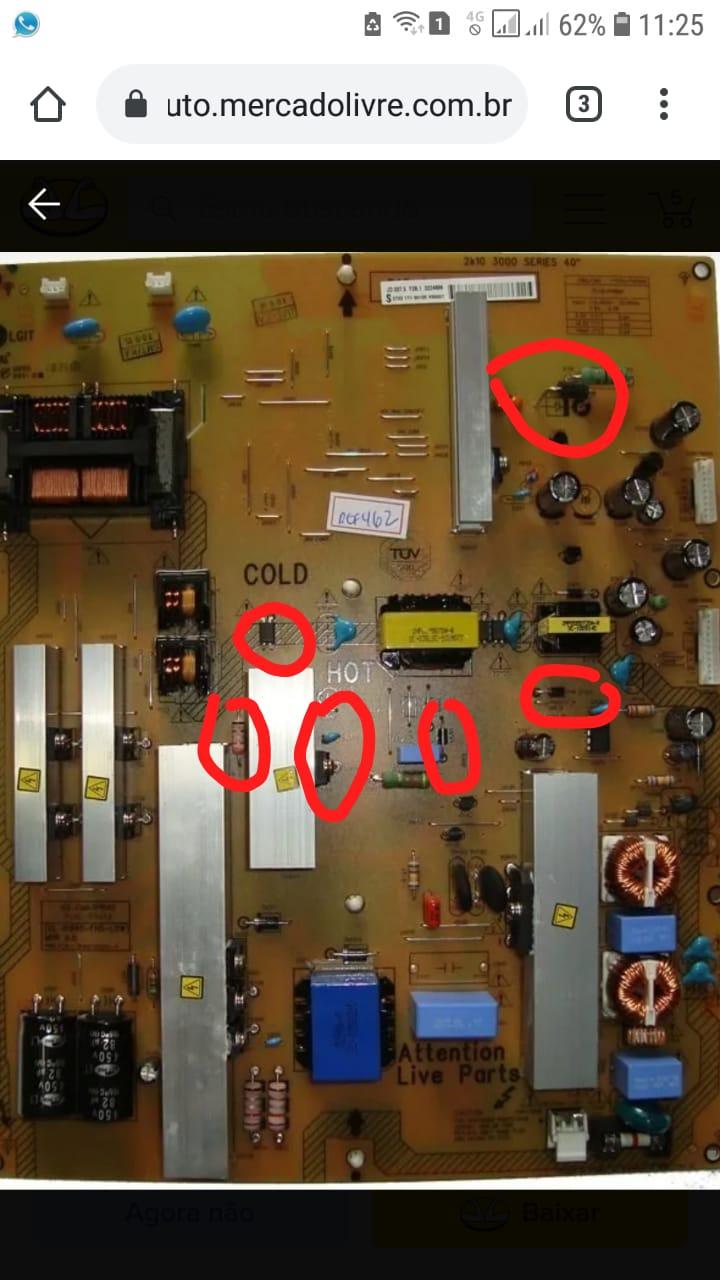

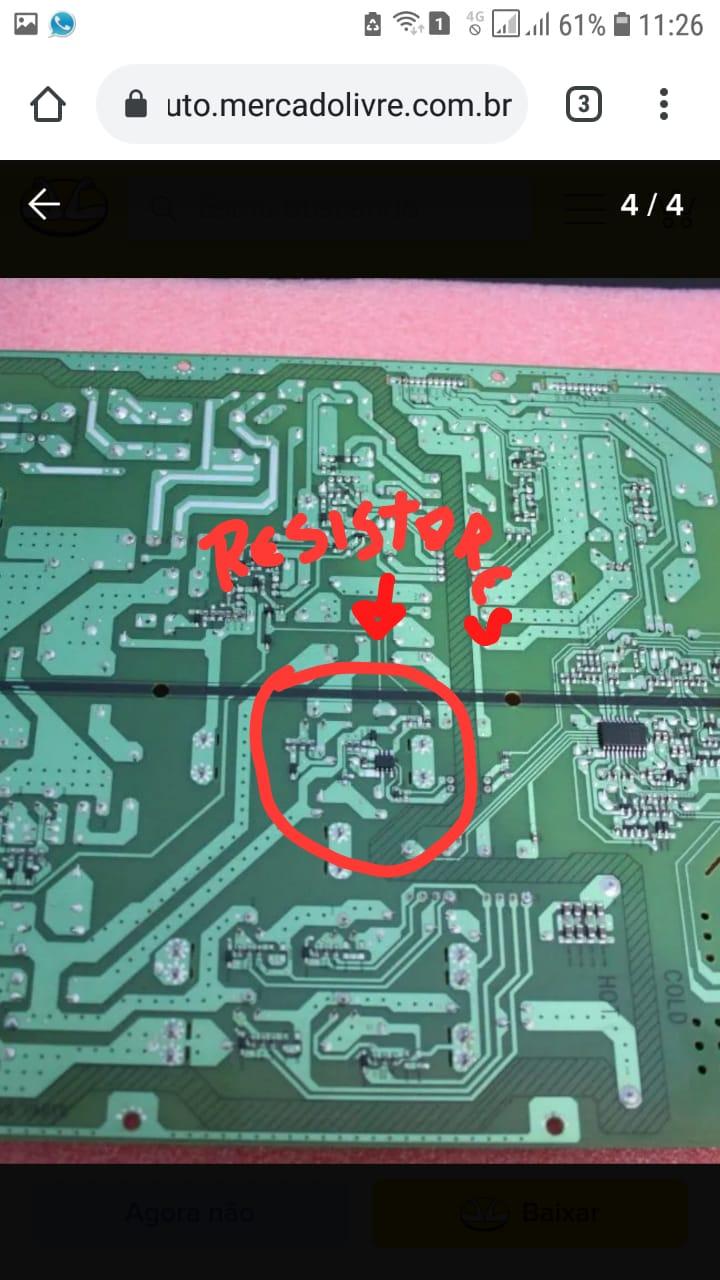

Na fonte, verifique os componentes abaixo: PS: O Diodo "SBxxx" da fonte primária, troque sem testar e por um igual...

no mercado livre tem de ruma... só se atente ao modelo da tv e veja se o anuncio se refere ao Ci ( peça), ou apenas ao arquivo de dados... https://lista.mercadolivre.com.br/memoria-ph24m#D[A:memoria ph24m]

você ficou com o botão LIGA/DESLIGA pressionado ao ligar na tomada ??? tem que ficar segurando o botão ao colocar na tomada e só soltar após começar o processo de atualização

passe o modelo exato do seu tv... tem na etiqueta atrás dela. você pode encontrar neste site: https://www.electronica-pt.com/esquema/firmware/philco-firmware/philco-ph24m-led-a2-firmware-51140/ se for este o modelo, é so clicar em download...

se não consegue entrar no menu da tv, não conseguirá restaurar para os padroes de fabrica... neste caso, somente atualizando mesmo. para atualizar, siga os passos abaixo: 1-baixe o solftware exato do medelo do seu tv 2-extraia ou des-compacte o(s) arquivo(s) 3-transfira-o(s) para um pendrive formatado 4-desligue o tv da tomada e insira o pendrive 5-mantenha pressionado o botão "liga/desliga" e ligue o tv na tomada 6- aguarde os processos de atualização 7- após carregar a atualização, a tv desligará, aguarde alguns segundos e aperte uma vez o botão "liga/desliga" PS: durante a atualização a imagem aparecerá de "cabeça para baixo" ou com "zoom"... isto é normal . lembrando que o processo de atualização é um procedimento simples, porém, deve ser feito de maneira correta... não interrompa o processo e certifique-se que o solftware é o certo para o modelo do seu tv...

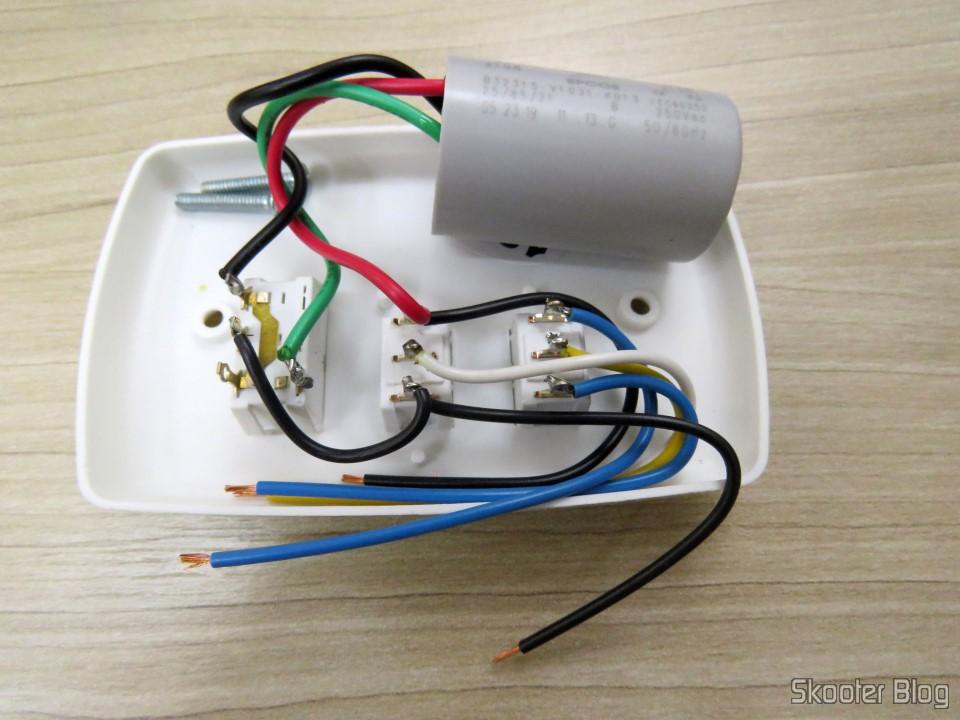

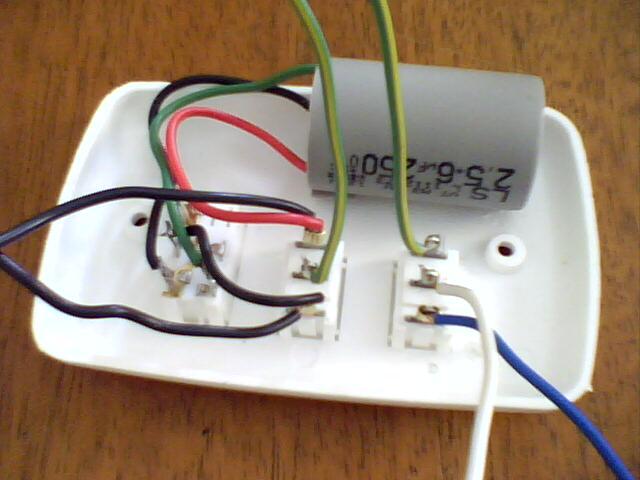

isso mesmo... 3 capacitores em um encapsulamento... independente do modelo do interruptor, a ligação é a mesma... como o amigo @Renato.88 citou acima, basta apenas identificar os contatos certo com a ajuda de um multimetro. sem uma imagem dos contatos dos interruptores e demais peças, fica difícil ajudar. observe bem as ligações abaixo e você terá uma noção do que fazer:

veja se te ajuda:

este defeito geralmente acontece quando a placa tem sujeira de baratas... se nao resolver com uma limpeza, somente trocando a placa. antes de trocar a placa, certifique-se que está tudo ok com as chaves da porta... se possivel, tambem verifique se a parte de potencia( trafo, capacitor e magnetron ) está funcionando normalmente, apesar de estas peças não ter nada a ver com o seu problema, é bom garantir que não tem outra peça com defeito...

se esta tensão está presente, deveria da algum sinal no led standby da tv, quando conectado a placa principal... já trocou o(s) capacitor(es) desta linha ? já trocou o(s) capacitor(es) do PFC ? já verificou na placa principal, se na linha dos 3.3v não tem curto ? faça o seguinte tambem: conecte todas as placas e deixe desconectado o conector dos botões da tv, ligue a tv na tomada e depois conecte este conector... veja se altera alguma coisa...

@alinemorales qual o display que está na tv ? O da AOC ou o da LG ? Poste o modelo que tem na etiqueta colada na parte de trás do display... Se possivel, poste dos dois modelos...

@Marco Josue tem que ter muito cuidado ao realizar este tipo de serviço, principalmente por conta de o display LCD ser muito frágil... qualquer descuido já era...

a resistência destes trafos são bem pequena mesmo, por isso ele esquentam bastante... medi um que tenho aqui (bom) e deu 2.4 ohms, sendo que aqui a rede é 220v, se sua rede for 110v, é bem provavel que a resistencia seja esta mesmo...

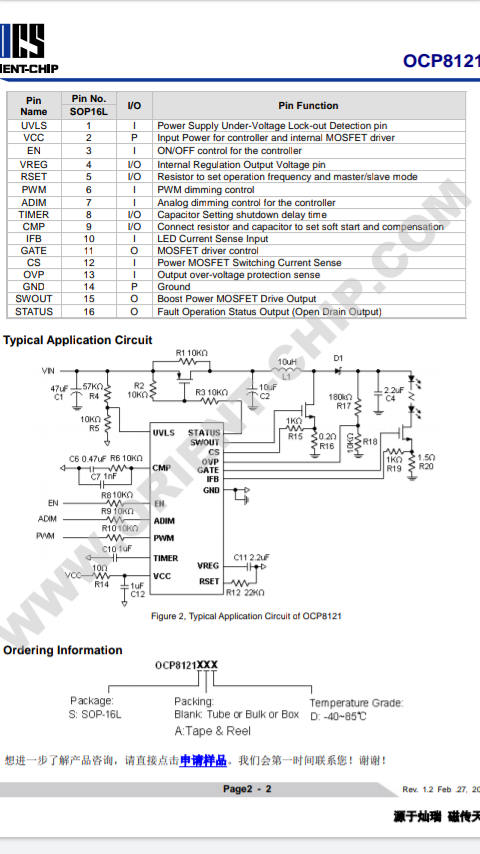

Se for este mesmo, veja o esquema abaixo e análise-o. Verifique a tensão no pino VDD No pino EN(enable), deve haver nível alto (3.5v a 5.0v). Teste os dois resistores que vai no pino OVP Teste os resistores dos mosfet's

Já trocou os capacitores eletrolíticos da fonte? Já verificou se tem imagem na tela(com a ajuda de uma lanterna) ? Poste a referência do Ci de 16 terminais que fica próximo ao conector dos leds...

Na hora em que liga, ela aparece o logo da SEMP por algum momento? Em algums modelos, isto não é uma tarefa muito fácil, pois geralmente há um CI que controla e monitora a corrente e a tensão dos leds. Qualquer alteração de corrente, o Ci arma proteção e desliga os leds... Poste foto da placa...

Que bom que resolveu Agradecemos o retorno...

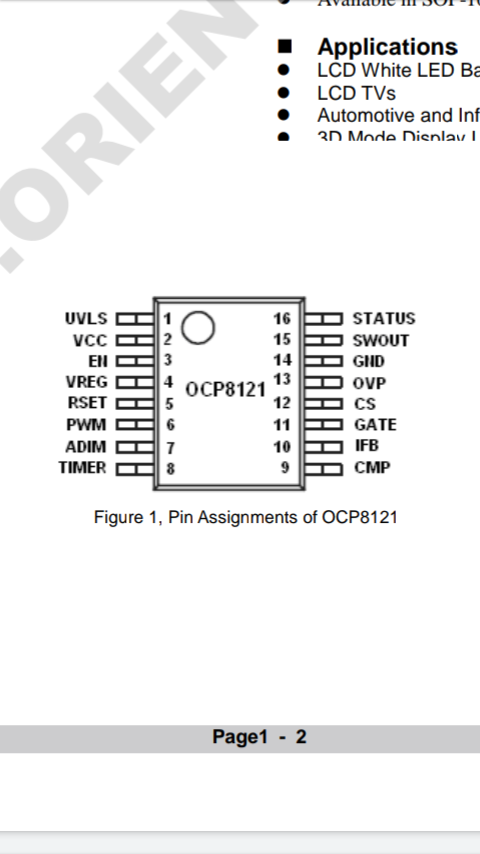

Estou sem o esquema desta fonte... Seria melhor você citar o nome(referência) do pino em vez do número... Com este Ci as tensões normais são: Terminal "2" (Enable) = acima de 1.8v Terminal "12"(OVP) = 1.18v a 1.28v Terminal "13"(isence) = 150mV a 250mV Confira também a tensão no pino "14" (gate)... Faça estes testes com os leds ascesos e depois que eles se apagam... Quando os leds apagar, veja se este Ci não está muito quente (acima de 150°)...

O ideal seria trocar todos da área fria(secundário da fonte). Na area quente(primario da fonte), troque apenas o pequeno, próximo ao foto aclopador... Isso mesmo... Poste a referência do Ci "U5" de 16 terminais...
