Que bom que resolveu... Agradecemos seu retorno.

Estes foscos são os leds difusos... São os que apresentam as cores mesmo apagados... Diferente dos de alto brilho, que apagados são todos da mesma cor. adicionado 0 minutos depois Estes foscos são os leds difusos... São os que apresentam as cores mesmo apagados... Diferente dos de alto brilho, que apagados são todos da mesma cor.

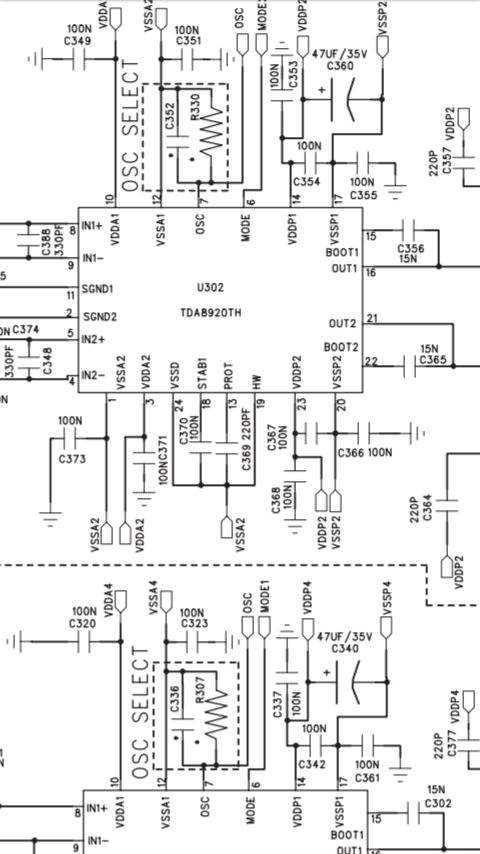

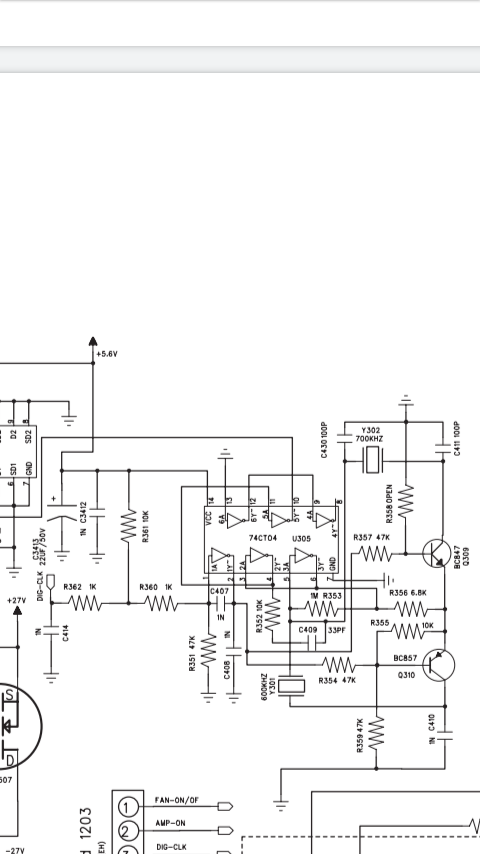

O primeiro é um Ci com com 6 portas inversoras, que recebe o sinal DIG-CLK, e manda um sinal para o outro próximo dele... Este segundo manda um sinal OSC para o Ci amplificador, não sei qual a função deste sinal talvez

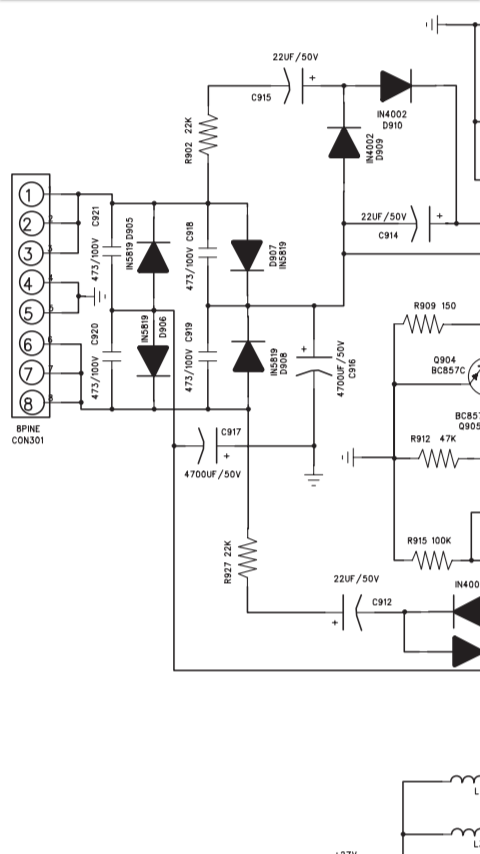

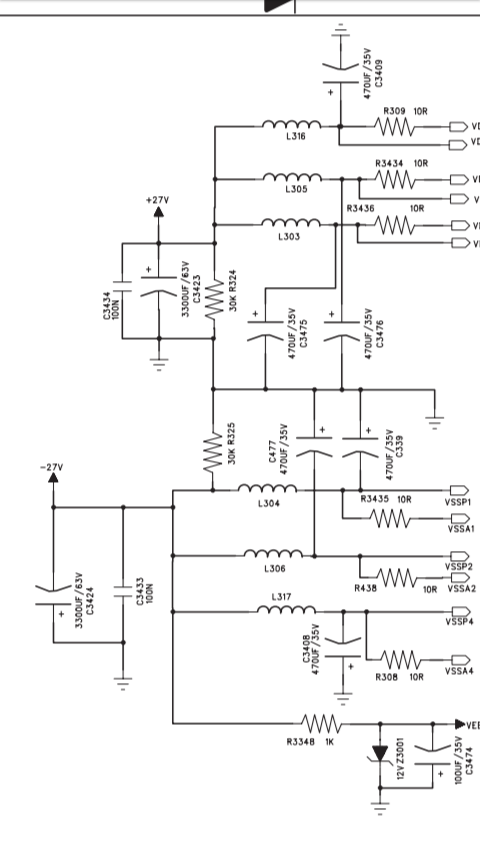

Este conector da segunda foto é importante, mas o outro próximo a ele é mais ainda... Pois é a alimentação do amplificador. se não tiver mais o transformador dele, terá que conseguir ou fazer um. Ele trabalha com alimentação simétrica +27v/-27v.

Você arma está fonte fora da tv para ela liberar as tenções... Não precisa trocar os SMD, apenas os eletroliticos do standby e das demais tenções... Não deixe de verificar os mosfets das outras placas pois são os grandes problemas destas TVs...

Ja verificou se não tem mosfet's em curto nas placas x- sus e v-sus ? Já trocou os eletrolíticos da fonte ? Verificou as voltagens no conector da fonte que vai para a placa principal ?

Poise... Mas no caso do motor queimar por algum curto, provavelmente o fusível irá abrir e cortar os 12v... Quanto as "escovas", isso faz parte da manutenção preventiva, o ideal é que você, sempre que possível, verifique a situação delas. Não sei se quando as "escovas" acabam, a corrente aumenta causando a queima do fusivel.

A ideia de colocar um led no motor da ventoinha é muito boa, e mais importante que monitorar a temperatura do motor ( já que o ponteiro faz está função), é que com isto, você consegue perceber caso a cebolinha ou o próprio ventilador não estejam funcionando, ou ainda, que não esteja chegando a tensão positiva no motor, por falha no relé por exemplo...

Tenho um gol quadrado, creio que use o mesmo motor ( AP 1.6 gasolina) e chicote parecido ou igual também... O acionamento do ponteiro de temperatura é feito por um sensor ( cebolinha ), que realmente fica no bloco do motor. Ele tem apenas um fio ligado a ele, o outro contato é o próprio corpo aterrado no motor. E funciona da seguinte maneira: de acordo com que a temperatura do motor aumenta, a resistência do sensor vai diminuindo até dar continuidade e ficar negativo... O sensor (cebolinha) que aciona o ventilador do radiador é outro e fica no próprio radiador.

Neste caso, o amigo BCP tem razão, o sinal de áudio não está chegando no CI amplificador. Você poderia tentar seguir o sinal com a ajuda de um seguidor de sinal ou osciloscópio, sem estes equipamentos, o jeito é trocar a placa mesmo...

Ja que vai condenar a placa, faça o seguinte: Retire Q15 da placa, e una os terminais 9 e 10 do Ci amplificador... É só colocar um pouco de estanho para juntar os dois. No momento em que for soldar, retire o ferro de solda da tomada...

Quando você retira o capacitor, o amplificador apaga o led e toca normalmente ?

Da pra ver que um dos contatos deste botão é ligado diretamente ao positivo de C2, o outro contato vai para o conector RJ45, e com certeza ele segue para a suposta placa interface que está faltando... E depois esse sinal volta e aciona o Triac através do opto, pois para este botão acionar o triac, sem a necessidade de um CI, somente se ele fosse do tipo que você aperta e ele fica pressionado, que acho que não é o caso.

Ja conferiu se este C9 não está em curto? Substitua ele por um novo

Ah... Então quer dizer que o amplificador não está funcionando ? Se não estiver tocando, neste caso, pode sim ter defeito nestes transistores de saída... Mas o defeito também pode está em algum transistor BCxxx. Verifique a tensão de VPP não está abaixo do normal... ???

Que conectores ?... Onde ligou estes resistores ?

Fones com impedância menor que o recomendado... Por exemplo, na saída do canal A, você pode ligar apenas um fone de 4 ohms, ou dois fones de 8 ohms O mesmo serve para o canal B. Se estiver usando uma configuração diferente desta que mencionei, este pode ser seu problema... Se mesmo com o led acendendo, o som estiver normal, acredito que seu problema não esteja nestes transistores... Veja se está utilizando os fones certos...

Acredito que a função do cabo RJ45 é apenas acionar o Triac através do opto, Como já foi dito pelos amigos acima... Em que são ligados os dois fios pretos? Pois é esta peça que o Triac aciona... Você pode retirar o Triac da placa e fazer um "jumper" na placa onde iam os terminais D e S do Triac(os contatos com as duas trilhas mais grossas), com isto, você vai estar acionando de forma direta a peça dos dois fios pretos. Não sei se esta peça é um motor ou uma resistencia, pois não conheço o aparelho, mas antes faça um teste de continuidade entre estes dois fios para garantir que a referida peça não está em curto... E para onde vão estes dois fios brancos mais finos ?

Verifique a tensão no terminal positivo de C9, se estiver com menos de 15v, creio que o led vai acender mesmo... Qual sinal? ?? ?? Retirou todos os dez transistores TIPxx da placa? Q28 está conduzindo?

Talvez o problema não estivesse exatamente no receptor, e sim na pequena queda da tensão dos 3,3v que você mencionou Fazendo com que o sinal emitido pelo receptor ficasse mais fraco. Uma possível causa dessa queda seria o(s) capacitor(es) na fonte do standby com pouca capacitancia. Mas que bom que conseguiu resolver o problema. Agradecemos seu retorno

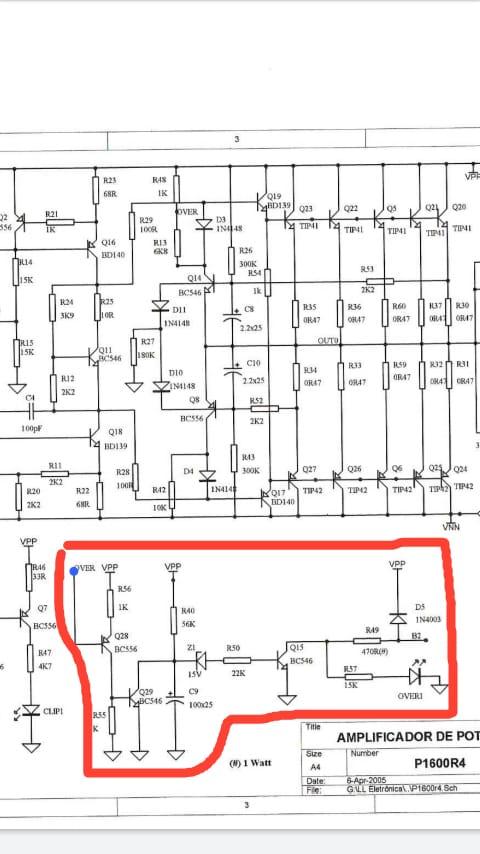

Tenha em mãos o esquema do aparelho. Ele está funcionando normal (desconsiderando o led aceso) ? Este problema do led do "OVER" acender, pode ser impedância na saída abaixo do recomendado( verifique isto) ou curto nas saídas de som... Ele também pode acender por problemas em algum componente no circuito de acionamento dele... Neste último caso, verifique os componentes marcados na imagem abaixo, principalmente os transistores e resistores... Verifique se Q28 ou Q29 não está em curto... Se Q28 não estiver em curto, mas tiver conduzindo com o aparelho ligado, verifique a linha "OVER" LL-P1600R4.pdf

Exatamente... Este é o Ci amplificador... O 4558 deve está executando a função de pré... Provavelmente ele está ruim mesmo, Troque-o...

Me referi aos alto-falantes, não ao fone de ouvido... Geralmente os jack tem pelo menos 5 terminais; o terra e os outros 4, que formam 2 pares onde é feita a comutação fone de ouvido/Ci amplificador... Poste uma foto da parte de baixo do próprio jack... Sem o esquema não tem como descobrirmos... geralmente o Ci amplificador fica próximo ao conector dos alto-falante... Poste a referência dos três Cis que ficam no centro da placa.

O problema pode está no próprio conector (Jack) do fone de ouvido ou no Ci de saída de som. ( Acredito que já tenha testado os fones ) Poste uma foto dos terminais do Jack do fone de ouvido e procure descobrir qual o se.u CI saida de som ( siga os fios do fone para isto )... Poste a referência dele também...

Ou se ainda tiver um pouco de estanho no fio e no contato, pode esquentar um ferro com ponta ou a ponta de uma faca no fogão e assim derreter a solda unindo o fio no contato. Confesso que já usei esse "recurso" algumas vezes.
