FireMax_

Uai, você queimou o seu SSD instalando invertido e ainda diz que estava certo? Eu vi o manual da Crucial, chega a ser patético... os caras não mandam checar nada, só encaixar o SSD e nem botam um sistema de proteção de curto circuito: https://www.crucial.com/wcsstore/CrucialSAS/pdf/install-guides/ssd/crucial-m2-ssd-install-guide-en.pdf Ainda estou esperando você instalar o seu SSD PCIe 4x e mostrar ele sendo reconhecido pois eu já relatos de pessoas instalando o modelo Sata e funcionando (no link postado acima).

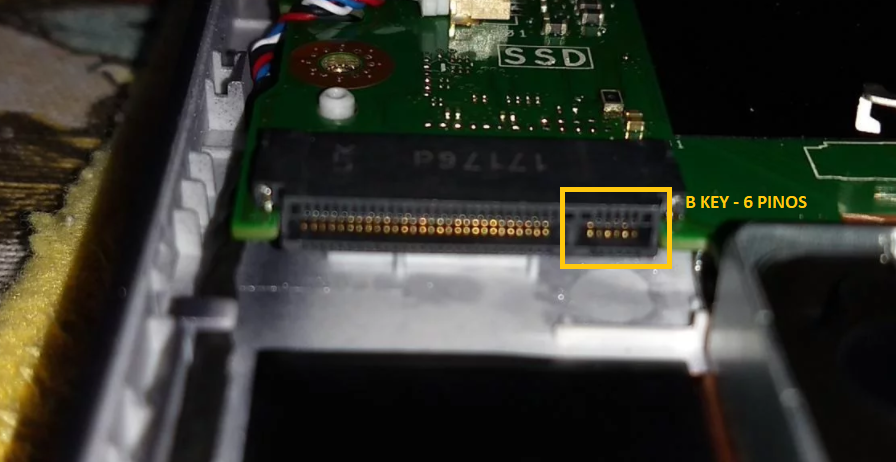

Eu já desenhei pra você explicando que após a ranhura no sua foto do SLOT existem 6 pinos, o que indica que é um B KEY como pode ser visto no site da KINGSTON, mas nem assim você dá o braço a torcer. Instale ai o seu SSD PCIe x4 novo e depois vem falar se funcionou.

Você não instalou a sua placa ao contrário e queimou? Bem, me abstenho desse tópico, vou só esperar o seu SSD PCIE 4X chegar e você mostrar ele funcionando.

Ele esta bem equivocado, eu já falei que nenhum SSD PCIe 4x vai funcionar, só ver o caso do amigo logo acima com SSD PCIe 4x da Intel.

To tentando explicar pela foto do Adriano que a placa só mãe só suporta placas com B key de 6 pinos, nenhum PCIE 4x vai funcionar, não deveria nem encaixar.

Qual você instalou o intel PCIe 4x? Ele não vai funcionar, a placa deve aceitar apenas modelos padrão Sata. Edit: Agora que eu vi que esse modelo é com M key de 5 pinos, cuidado você deve ter instalado virado ao contrario conectando a M key de 5 pinos no lugar da B key de 6 pinos. Essa placa-mãe não aceita PCIE 4x (M key de 5 pinos), apenas padrão Sata com B key de 6 pinos. Pessoal, mais cuidado ao instalar uma peça sem ler o manual dela. No meu primeiro post tem um link pro site da Kingston que explica os modelos de SSD m2 e das placas compatíveis. Na wikipedia também tem um artigo, vamos ler pra não ter peças queimadas!

Sim, este modelo mas comprado de outro vendedor. Mesmo preço.

Pela foto postada pelo Adriano do 960 Evo da pra ver que ele tem um conector M key de 5 pinos, ele nem entra no encaixe da Asus que só permite B key (6 pinos, lado contrário) que é Sata ou PCIE 2x.

Comprei um KingDian 240GB m2 sata na China, deve chegar só mês que vem

Desculpe mas pelas fotos parece que você contou errado, esse SLOT da placa tem uma B Key com 6 pinos como dava pra ver na sua quinta foto e você invertou a placa tentando colocar a M Key com 5 pinos (quarta foto). Sendo um SLOT B Key ele pode aceitar SATA ou PCIE 2X, agora resta saber se a UEFI da placa suporta o M.2 PCIE.

Infelizmente pra evitar esse tipo do problema é necessário contar os pinos da M key e da B key na placa-mãe pra não instalar invertido. Bola da fora da Asus e de quem inventou esse padrão que poderia ser montado invertido.

Não adianta muito devolver, o próximo vai vir do mesmo jeito. A lentidão só para se você remover o antivírus que vem e esperando o Windows baixar e instalar todas as atualizações.

Você tem certeza que não instalou a placa invertida? Pesquisei na net e os únicos casos que achei foi de instalar esse modelo especifico de modo invertido. https://forums.lenovo.com/t5/ThinkPad-P-and-W-Series-Mobile/Installed-new-M-2-SSD-in-my-P50-Drive-burned-up-damaged-laptop/td-p/3538901 ou Inclusive no site da Kingston não fala nada de queimar o modulo de você instalar o SATA em um PCIE ou vice versa, apenas diz que pode não ser reconhecido. https://www.kingston.com/br/ssd/system-builder/m2_faq
