PIC 2 PWM com mesmo PIC

[Zago10]

Ola galera tudo beleza?  galera gostaria de saber se é possível gerar 2 pwm com o PIC 18F4550 usando os modulos ccp1 e ccp2, sem ser por timer gerando interrupções, pois quero gerar dois pwm espelhados, ou seja, quando um estiver em nivel alto o outro em nivel baixo, ambos com mesma frequencia. desde ja agradeço

[Visitante]

a cada dia mais penso que to fazendo mais comercial desse canal do youtube heheh







adicionado 10 minutos depois

Ops... me enganei você quer um PWM um inverso do outro...

[aphawk]

@Zago10 ,



Faz um inversor com um Bc qqr kkk !



Paulo

[.if]

O + apropriado é o que Paulão sugeriu mesmo mas... este mc tem 2 canais de pwm?

[vtrx]

Não sei qual a frequência e precisão que vai usar,mas porque não usa 8 e inverte 4 LOL?

Link ->8 PWM



[Zago10]

ola desculpa a demora, esse micro possui dois modulos de pwm, o CCP1 e CCP2,  trabalhar eles de forma distintas eu sei que tem como, agora eu queria saber se ao configurar um PWM ja tem alguma configuração interna que faz ele gerar o outro espelhado , na mesma frequencia e com o mesmo duty-cicle, assim como ajuste de tempo morto entre eles tambem.

[.if]

Algo como... digamos que você entenda, saiba como e crie uma função pra fazer o setup do pwm em 10 bits

setup1(unsigned int st) e

setup2(unsigned int st)

Faça tipo isso


void setup2canais(unsigned int st)
{
setup1(st);
setup2(1023-st);//espelhado
}
...
setup2canais(768);//p.ex.



[aphawk]

Em 07/10/2017 às 17:04, Zago10 disse:

ola desculpa a demora, esse micro possui dois modulos de pwm, o CCP1 e CCP2,  trabalhar eles de forma distintas eu sei que tem como, agora eu queria saber se ao configurar um PWM ja tem alguma configuração interna que faz ele gerar o outro espelhado , na mesma frequencia e com o mesmo duty-cicle, assim como ajuste de tempo morto entre eles tambem.



Agora complicou .... ajuste de dead-time implica em não poder simplesmente espelhar, nem mesmo a simples inversão da saida PWM resolve esse quesito.



Vai ter de definir isso via software mesmo, programando ambos os canais PWM igualmente, e mudando apenas o momento de start entre eles, e usando um simples inversor em uma das saídas.



Digo isto de usar um inversor porque uma vez eu tentei programar dois PWMs em um Attiny para gerar sinais complementares, e sempre falhava em um dos extremos ( 0 ou 100 % , não me lembro em qual.... ), e acabei usando um BC como inversor , resolveu perfeitamente....



Paulo

[Zago10]

opa paulo, obrigado pela dica, voce poderia me dizer o modelo do BC que utilizou?

[Nao Sei]

Verificar modulo eccp ,no cap.16 do datasheet.



[aphawk]

@Zago10 ,



Usei um BC547, mas pode usar qualquer pequeno transistor bipolar NPN com o emissor ligado ao GND, um resistor entre o coletor e o +5V, e um resistor que vai da saida PWM até a base do transistor. O sinal no coletor do transistor estará invertido em relação ao aplicado em sua base.



Paulo

[Visitante]

4 horas atrás, Nao Sei disse:

Verificar modulo eccp ,no cap.16 do datasheet.



Da pesquisa que fiz outro dia lembro e como o desenho mostra o delay começa do meio do período, ele ocorre dos dois lados ... então se você colocar mais delay ele fica meio que no meio do duty e a onda do outro pino ainda fica por cima... não invertida... Tem que mostrar um código pronto para testar isso ai... por enquanto só com porta inversora... mas se tiver alguma forma seria bom aprender ^^

[Nao Sei]

13 horas atrás, Bommu Perneta disse:

Da pesquisa que fiz outro dia lembro e como o desenho mostra o delay começa do meio do período, ele ocorre dos dois lados ... então se você colocar mais delay ele fica meio que no meio do duty e a onda do outro pino ainda fica por cima... não invertida... Tem que mostrar um código pronto para testar isso ai... por enquanto só com porta inversora... mas se tiver alguma forma seria bom aprender ^^

Não compreendi o que você quer,ficou confuso.Explica mais detalhado.

[Visitante]

meio complicado escrever no meu tablet,.. mas vamos lá...



cada pino de pwm você pode encurtar a onda ou aumenta-la a partir do ponto de referência que é o inicio na esquerda... então você pode aumentar ou reduzir o tempo que a onda toma, mas sempre da esquerda para a direita... então você pode criar duas ondas com tamanho diferentes.



Agora imagine essas duas ondas, a onda maior você vai encurtar com o delay, mas note que o delay se retira dos dois lados da onda , do inicio e do fim com o mesmo tamanho... mas mesmo que você encurte a onda maior ou menor elas terão pontos em comum no tempo... se você encurtar as duas pode ser que você encontre uma região em que uma onda é positiva e a outra negativa... porém o período terá regiões em comum: a a parte low dos dois gráficos.





Por isso que to falando de mostrar programa e simulação

[Zago10]

22 horas atrás, Nao Sei disse:

Verificar modulo eccp ,no cap.16 do datasheet.



eu nunca tinha visto sobre essas configurações em minhas aulas de micro, estudamos apenas a configuração de duty e PR2... Alguem saberia me dar uma explicação mesmo que basica ou como funciona esses modos? P1A , B seriam alguma saida do micro? desde ja agradeço



[Visitante]

Isso são funções digamos avançadas do micro controlador... tem que ficar mexendo em registradores dos mais variados tipos, bits de configuração, saber inglês se você não achar tutorial tudo explicadinho... pessoal que trabalha com isso já se bate, imagina dar essa cacetada na cabeça do aluno que está aprendendo a ligar led... Nas faculdades nem pic tem ou até mesmo Arduíno só te dão por um período X)  você tem que comprar... enfim... huahuaahu



Como fazer? Olha no datasheet aqui toda documentação desse teu e mais bugigangas na parte de "documentação"

http://www.microchip.com/wwwproducts/en/PIC18F4550

Olha tua imagem que você quer fazer e busca pelo pdf com um ctrl+f as palavras que estão nas imagens, cada uma está relacionando a um ou mais registradores.





Mas ainda não vi como isso vai dar do jeito que você quer...

Enfim... esperando o colega postar código lol X) Outra vez eu tento ^^

[Zago10]

/* Calcula do valor do registro CCP em funcao da porcentagem desejada para o ciclo-ativo */
void calcula_ccp (float porcentagem)
{
    fosc = 4000000;
    duty = (1/12000.0) * (porcentagem / 100.0);
    valor_ccp = duty / ((1/fosc) * 1);
    valor_ccp_long = (unsigned long)valor_ccp;
    valor_ccp_high = (valor_ccp_long >> 2) & 0b11111111;
    valor_ccp_low = valor_ccp_long & 3;
}

void atualiza_duty_pwm (float porcentagem)
{
    calcula_ccp(porcentagem);
    CCPR1L = valor_ccp_high;
    CCP1CON = (valor_ccp_low << 4) | 0b00001100;

    // CCP1CON:
    //         Bits 3-0: Modo PWM
    //         Bits 5-4: 11 (bits 1 e 0) do duty
    //         Bits 7,6: Nao implementados
}



criei uma rotina para atualizar meu duty constantemente e gerar minha senoide a partir desta, porém preciso gerar um sinal espelhado identico, mas pela frequencia que vou trabalhar preciso gerar um tempo morto pois se nao meus mosfets entram em curto.  mas a orientação do datasheet e a explicação sobre os modulos de half e full bridge me ajuram muito... valeu me manda um email qualquer coisa  Bommu Perneta -> estou sempre la  ou me passa o sue... [email protected]



[.if]

Sério que precisa usar float? 32 bits? Não quer colaborar com o mc que gosta de 8 bits? Mas não se importa muito em trabalhar com 16? Cuja resolução de pwm é de 10 bits? (se não me falha a memória). Bem.. se já teve um resultado positivo, permita-me ficar apenas nesta observação e não te orientar como fazer ok? sorry.

abç

[Zago10]

5 horas atrás, Isadora Ferraz disse:

Sério que precisa usar float? 32 bits? Não quer colaborar com o mc que gosta de 8 bits? Mas não se importa muito em trabalhar com 16? Cuja resolução de pwm é de 10 bits? (se não me falha a memória). Bem.. se já teve um resultado positivo, permita-me ficar apenas nesta observação e não te orientar como fazer ok? sorry.

abç

 então Isadora estou utilizando o float apenas para testar os hardware, ate porque esta bem lento, sai 1 hertz a cada 3 segundos.... ainda vou melhor isto, meu problema mesmo por enquanto ta em gerar os 2 pwm com tempo morto e espelhados... estou tentando configurar aqui os registradores PWM1CON, CCPRxCON e CCPxCON... mas parece que tem que configurar o ECCP1AS mas esse nao conheço.... e toda orientação e bem vinda. Desculpe-me as vezes a forma como exponho o problema ou a falta de conteudo, sou meio leigo no assunto ainda... desde ja obrigado

[.if]

33 minutos atrás, Zago10 disse:

ECCP1AS mas esse nao conheço

Tamo junto. (to tendo um de ja vu)



Publique o circuito. Fale pra que serve. E etc e tal.

[Zago10]

1 hora atrás, Isadora Ferraz disse:

Tamo junto. (to tendo um de ja vu)



Publique o circuito. Fale pra que serve. E etc e tal.

 tenho bastante circuitos, pra colocar todos aqui seria muita coisa, pode ser via email caso queira bem detalhado?

mas o basico estou simulando no proteus o sinal do micro antes de jogar nos driver e depois na ponte H. circuito do proteus tem so o micro o cristal e o osciloscopio nada demais. Criei um programa bem basico só pra trabalhar essa configuração, mas nada que eu altero nos registrador altera a saida....... tenho um material de apoio dos registradores, o datasheet da microchip e ao meu ver coloquei tudo certo, mas sai apenas o pwm do CCP1



void main(void) {

    TRISC = 0;
    TRISD = 0;
    PORTC = 0;
    PORTD = 0;
    T2CON = 0b00000101;
    PR2 = 70;

    while(1){

        CCP1CON = 0b10101110;
        PWM1CON = 0b00011011;
        CCPR1L = 0b00100011;
        ECCP1AS = 0x00;


    }

    return;

[Visitante]

Aqui em baixo código para pic PWM espelho com tempo morto. Para tirar o tempo morto e deixar o sinal PWM totalmente espelhado  é só comentar ECCP1DEL ou colocar tudo zero... Sem precisar de circuito externo ou inversor. ^^

Realmente o carinha tava certo, mas a configuração dessa bagaça me tomou um bom tempo que eu não queria fazer huauhauhauhaa mas enfim... tá ai.. manolo.



void main(void) {

    TRISC = 0;
    TRISD = 0;
    PORTC = 0;
    PORTD = 0;
    T2CON = 0b00000101;
    PR2 = 70;
       ECCP1DEL = 0b00011111; //configuração do tempo morto
          CCP1CON = 0b10101100;
      //  PWM1CON = 0b00011011;
        CCPR1L = 0b00100011;
        //ECCP1AS = 1;

    while(1){



    }
    return;
}



adicionado 1 minuto depois

Código feito no Mikroc e simulado no Proteus...

[Zago10]

11 minutos atrás, Bommu Perneta disse:

Aqui em baixo código para pic PWM espelho com tempo morto. Para tirar o tempo morto e deixar o sinal PWM totalmente espelhado  é só comentar ECCP1DEL ou colocar tudo zero... Sem precisar de circuito externo ou inversor. ^^

Realmente o carinha tava certo, mas a configuração dessa bagaça me tomou um bom tempo que eu não queria fazer huauhauhauhaa mas enfim... tá ai.. manolo.



void main(void) {

    TRISC = 0;
    TRISD = 0;
    PORTC = 0;
    PORTD = 0;
    T2CON = 0b00000101;
    PR2 = 70;
       ECCP1DEL = 0b00011111; //configuração do tempo morto
          CCP1CON = 0b10101100;
      //  PWM1CON = 0b00011011;
        CCPR1L = 0b00100011;
        //ECCP1AS = 1;

    while(1){



    }
    return;
}



adicionado 1 minuto depois

Código feito no Mikroc e simulado no Proteus...

 eu tinha acabado de conseguir gerar um kkk porém nao era espelhado. só que eu marquei ... se for com tempo morto nao precisa ser espelhado eu acho.... testei o seu no proteus e tambem nao saiu espelhado... mas agradeço a todos ai . e se tiverem mais sugestão quanto mais melhor. valeu galera :*

[Visitante]

Aqui saiu... mesmo com um i7 o porteus reclamou aqui de velocidade



Tenta ver isso em um osciloscópio real manolo.

adicionado 8 minutos depois

Vai sem set simulation animation options lá na amba system  e diminui os FPS para 10.



Cria um novo projeto no mikroC e e cria um novo projeto e salva em outra pasta... tenta de novo... se não for... só testando com osciloscópio mesmo T_T ...



O meu Proteus é o 8.6.

adicionado 12 minutos depois

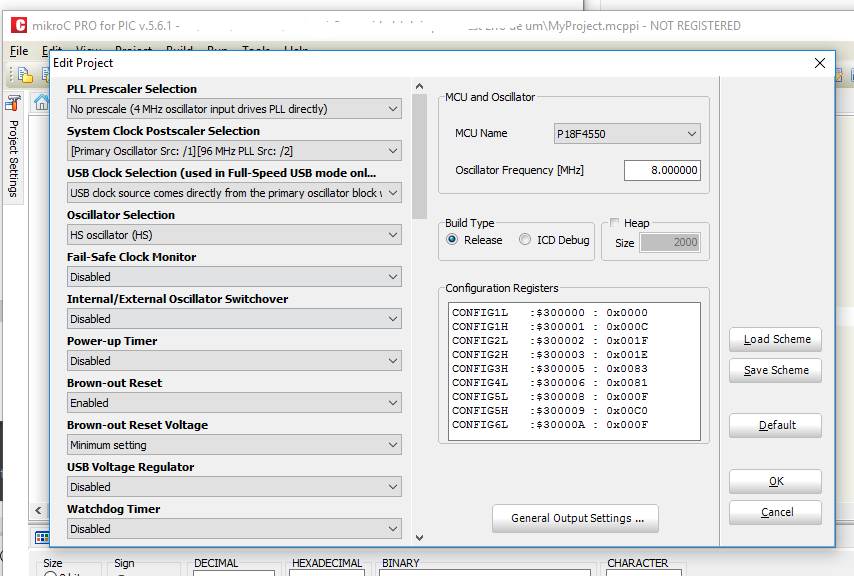

Imagens do meu MikroC



adicionado 38 minutos depois

ah , salva em outra pasta, mas também clica no proteus para trocar a pasta também do código que vai ser simulado... tudo para não enter errors ... enfim²



Boa noite e fuizzzzzzzzzzzzzzzzzzzzzz

[Zago10]

Ah, um outro detalhe... Meu micro 18F4550 queimou esses dias atras e desenvolvi o programa com as configurações pro 4520.... no proteus estava simulando com o 4520, troquei pelo 4550 e funcionou... coloquei o programa no hardware do 4520 e funcionou tambem... acredito que esse modulo deva ter algum bug no proteus para o 4520 porque o datasheet dos dois essa parte sao identicos.... as vezes alguem futuramente  tenha esse problema tambem..... ou eu sou o unico premiado kk
