Análise do Secundário
Esta fonte tem cinco retificadores Schottky em seu secundário.
A corrente máxima teórica que cada linha pode fornecer é dada pela fórmula I / (1 - D), onde D é o ciclo de trabalho usado e I é a corrente máxima suportada pelo diodo de retificação. Apenas como um exercício, nós podemos assumir um ciclo de trabalho típico de 30%.
A saída de +12 V é produzida por dois retificadores Schottky STPS20S100CT, cada um suportando até 20 A (10 A por diodo interno a 150° C, queda de tensão máxima de 0,71 V), o que nos dá uma corrente máxima teórica de 29 A ou 343 W para a saída de +12 V.
A saída de +5 V é produzida por dois retificadores Schottky STPS30S45CW, cada um suportando até 30 A (15 A por diodo interno a 110° C, queda de tensão máxima de 0,57 V), o que nos dá uma corrente máxima teórica de 43 A ou 214 W para a saída de +5 V.
A saída de +3,3 V é produzida por outro retificador Schottky STPS30S45CW, o que nos dá uma corrente máxima teórica de 21 a ou 71 W para a saída de +3,3 V.
Todos esses valores são teóricos. A quantidade real de corrente/potência que cada saída pode fornecer é limitada por outros componentes, especialmente pelas bobinas usadas em cada saída.

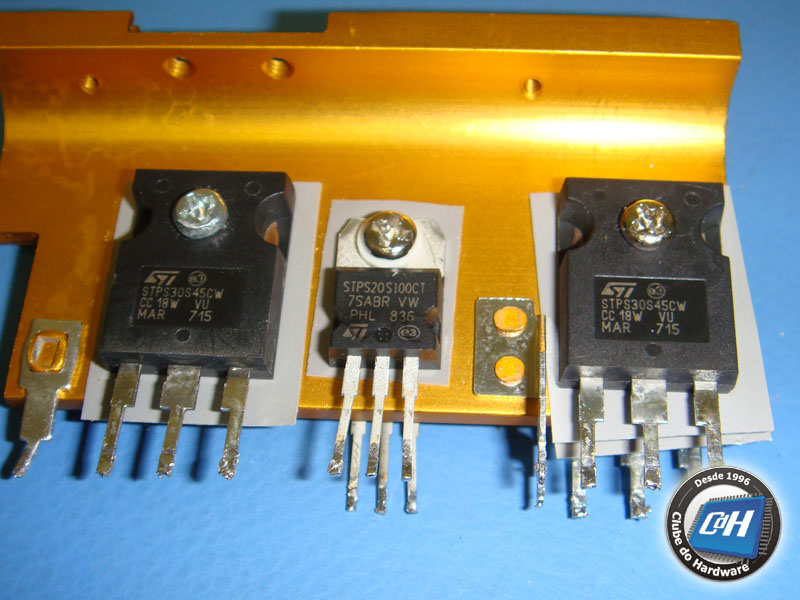

Figura 12: Retificadores de +3,3 V, +12 V e +5 V.

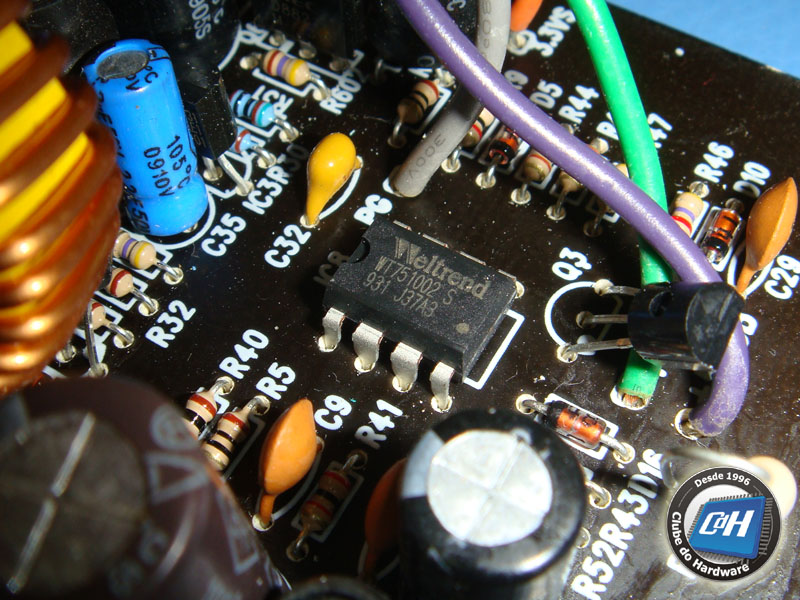

As saídas são monitoradas por um circuito de integrado WT751002, que suporta apenas as proteções contra subtensão (UVP) e sobretensão (OVP). Qualquer outra proteção que esta fonte possa ter é implementada fora deste circuito integrado.
Figura 13: Circuito integrado de monitoramento.
