Introdução
A AZZA oferece três modelos de fonte de alimentação dentro da sua série Platinum: 750 W, 850 W e 1.000 W. Hoje nós daremos uma olhada na versão de 750 W.
As fontes de alimentação da AZZA são fabricadas pela Super Flower, e a Platinum 750 W nada mais é que uma Super Flower SF-750P14PE com outro nome. Esta fonte também é internamente idêntica à Kingwin Lazer Platinum 750 W (o modelo original da Super Flower e o modelo da Kingwin utilizam conectores no sistema de cabeamento modular com LEDs que acendem quando a fonte está em operação).

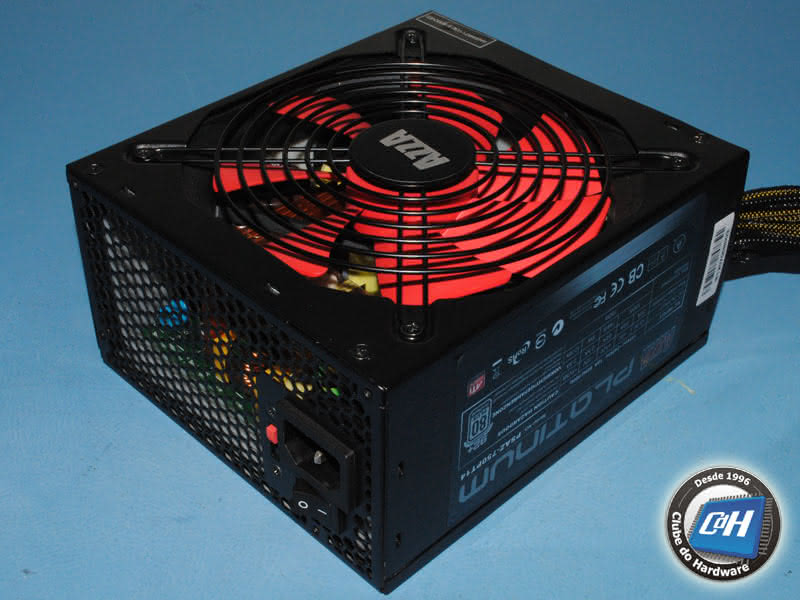

Figura 1: Fonte de alimentação AZZA Platinum 750 W
Figura 2: Fonte de alimentação AZZA Platinum 750 W
A AZZA Platinum 750 W mede 180 mm de profundidade e tem uma ventoinha de 140 mm com rolamento de esferas em sua parte inferior (Hong Hua HA1425M12B-Z). Esta fonte apresenta um interruptor na sua parte traseira para você escolher o modo em que você quer que a ventoinha trabalhe. No modo “normal”, a ventoinha aumenta sua velocidade com a temperatura. No modo “ECO”, a ventoinha ficará desligada até que a temperatura interna da fonte de alimentação alcance entre 65° C e 70° C. Dessa maneira a fonte não emitirá ruído algum enquanto estiver “fria”.
Figura 3: Ventoinha
O sistema de cabeamento modular desta fonte apresenta seis conectores. Diferentemente da maioria das fontes de alimentação com sistema de cabeamento modular, nesta fonte você pode instalar qualquer cabo em qualquer um dos conectores, ou seja, não há um conector específico para cabos de alimentação para placas de vídeo ou para cabos de alimentação para periféricos e SATA. A fonte vem com o cabo principal da placa-mãe, um cabo ATX12V/EPS12V e dois cabos de alimentação para placas de vídeo permanentemente conectados à fonte. Esses cabos estão protegidos por acabamentos de nylon que saem de dentro da fonte. Esta fonte vem com os seguintes cabos:
- Cabo principal da placa-mãe com um conector de 20/24 pinos, 55 cm de comprimento, permanentemente conectado à fonte
- Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V, 62 cm de comprimento, permanentemente conectado à fonte
- Dois cabos, cada um com um conector de seis/oito pinos para placas de vídeo, 53 cm de comprimento, permanentemente conectado à fonte
- Dois cabos, cada um com um conector de seis/oito pinos para placas de vídeo, 48 cm de comprimento, sistema de cabeamento modular
- Dois cabos, cada um com quatro conectores de alimentação SATA, 50 cm até o primeiro conector, 13 cm entre os conectores, sistema de cabeamento modular
- Um cabo com três conectores de alimentação para periféricos, 50 cm até o primeiro conector, 13 cm entre os conectores, sistema de cabeamento modular
- Um cabo com dois conectores de alimentação para periféricos e um conector de alimentação para unidades de disquete, 50 cm até o primeiro conector, 13 cm entre os conectores, sistema de cabeamento modular
Os fios dos cabos ATX12V/EPS12V e para placas de vídeo que estão permanentemente conectados à fonte de alimentação são mais grossos que o mínimo recomendado (16 AWG). Os demais fios são 18 AWG.
Apesar de o número de conectores ser satisfatório, nós acreditamos que uma fonte topo de linha com certificação 80 Plus Platinum deveria ter mais conectores SATA.
Figura 4: Cabos
Vamos agora dar uma olhada no interior desta fonte de alimentação.
