Análise do Primário
Vamos agora dar uma olhada em profundidade no primário da Mega Data ATX-500W-12. Para uma melhor compreensão do que iremos falar aqui, sugerimos a leitura do nosso tutorial Anatomia das Fontes de Alimentação Chaveadas.
Em vez de usar uma ponte retificadora pronta, esta fonte de alimentação usa quatro diodos RL207, cada um capaz de entregar até 2 A a 75° C. Com isso esta fonte em teoria é capaz de extrair até 230 W em uma rede elétrica de 115 V; assumindo uma eficiência de 80%, esta ponte permitiria que esta fonte fornecesse até 184 W sem a queima deste componente. Claro que estamos falando apenas deste componente e o limite real dependerá de outros componentes da fonte de alimentação. Aqui está claro que esta fonte não teria nunca como ser um modelo de 500 W.
Figura 9: Ponte de retificação
A Mega Data ATX-500W-12 usa dois transistores de potência NPN D13007 em sua seção de chaveamento usando a topologia meia-ponte, cada um suportando até 8 A a 25° C (infelizmente o fabricante desses transistores não disse quanto eles podem fornecer em altas temperaturas). Esses transistores são bastante populares em fontes de marcas nacionais de baixo custo.
Figura 10: Transistores chaveadores
Os transistores chaveadores são controlados por um circuito integrado KA7500, que está fisicamente localizado no secundário.

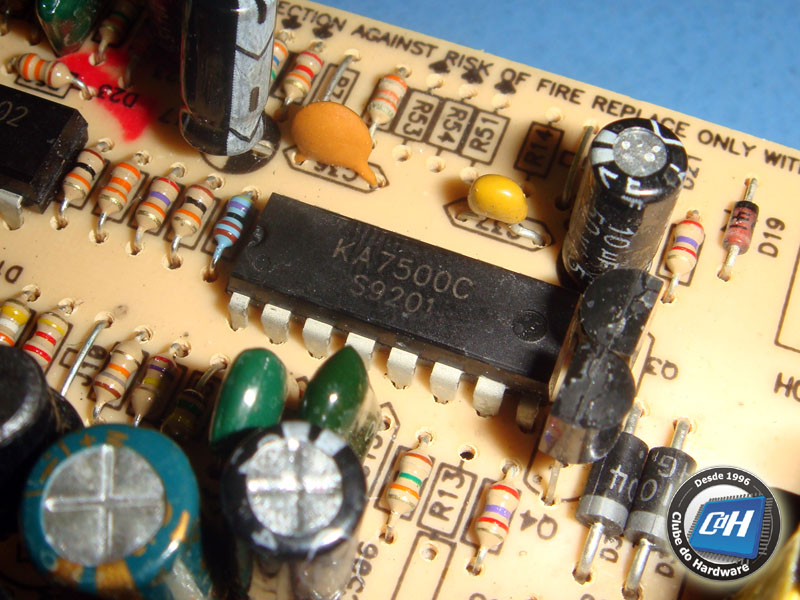

Figura 11: Controlador PWM
Vamos agora dar uma olhada no secundário desta fonte de alimentação.
