Introdução
A Seasonic lançou uma série de fontes de alimentação sem ventoinha, com certificação 80 Plus Gold, sistema de cabeamento modular completo e barramento de +12 V único. Até o momento dois modelos foram lançados: 400 W e 460 W. Vamos dar uma olhada no modelo de 400 W.
A nova série X Fanless usa o mesmo projeto da série Seasonic X “padrão”, com o uso de um circuito chaveador ressonante, projeto síncrono no secundário com conversores DC-DC para as saídas de +5 V e +3,3 V, instalação dos conversores DC-DC diretamente no sistema de cabeamento modular e alguns conectores do sistema de cabeamento modular soldados diretamente na placa de circuito impresso principal.

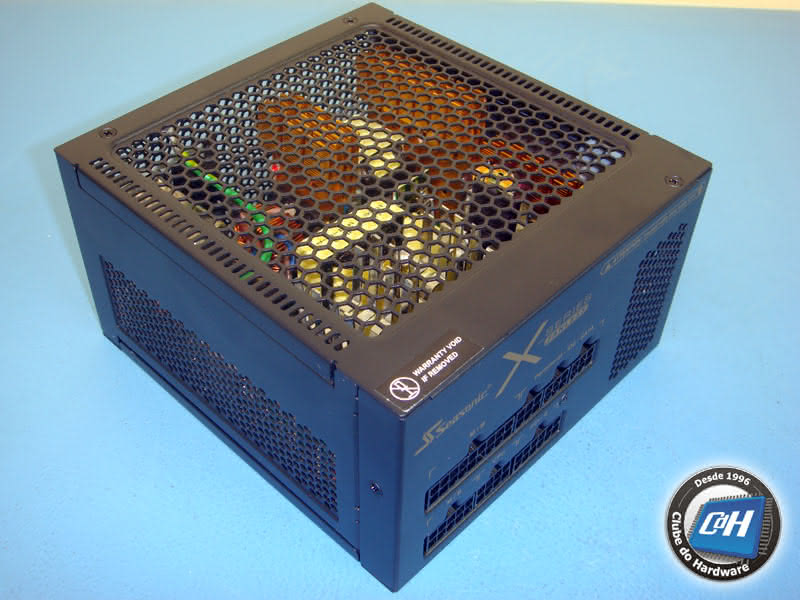

Figura 1: Fonte de alimentação Seasonic X-400 Fanless
Figura 2: Fonte de alimentação Seasonic X-400 Fanless
A Seasonic X-400 Fanless mede 16 cm de profundidade e, como o próprio nome já diz, ela não tem ventoinha, ideal para os usuários dispostos a montar o micro mais silencioso possível.
Esta fonte tem circuito PFC ativo, é claro.
A nova Seasonic X-400 Fanless tem um sistema de cabeamento modular completo, o que significa que até mesmo o cabo principal da placa-mãe faz parte do sistema de cabeamento modular. Este sistema tem sete conectores e a fonte de alimentação vem com os seguintes cabos:
- Cabo principal da placa-mãe com um conector de 20/24 pinos, 60 cm de comprimento
- Um cabo com dois conectores ATX12V que juntos formam um conector EPS12V, 65 cm de comprimento
- Um cabo com um conector de seis/oito pinos para placas de vídeo, 60 cm de comprimento
- Um cabo com três conectores de alimentação SATA, 54 cm de comprimento até o primeiro conector, 15 cm entre os conectores
- Um cabo com dois conectores de alimentação SATA, 54 cm de comprimento até o primeiro conector, 15 cm entre os conectores
- Um cabo com três conectores de alimentação para periféricos, 54 cm de comprimento até o primeiro conector, 15 cm entre os conectores
- Um cabo com dois conectores de alimentação para periféricos, 54 cm de comprimento até o primeiro conector, 15 cm entre os conectores
- Um adaptador para converter um conector de alimentação para periférico em dois conectores de alimentação para unidades de disquete
Todos os fios são 18 AWG, exceto aqueles usados nos cabos ATX12V/EPS12V e no cabo de alimentação auxiliar para placas de vídeo, que são mais grossos (16 AWG).
A configuração é satisfatória para um produto de 400 W e os cabos são mais longos do que o de outras fontes de 400 W.
Figura 3: Cabos
Vamos agora dar uma olhada no interior desta fonte de alimentação.
