Periféricos on-board
O chipset Intel Z390 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600 controladas pelo chipset, suportando RAID (0, 1, 5 e 10), mais duas portas SATA-600 controladas por um chip ASMedia ASM1061. As portas SATA são instaladas na extremidade da placa-mãe e rotacionadas em 90 graus, de forma que a instalação de placas de vídeo não as bloqueie.
Figura 5: as oito portas SATA-600
O chipset Intel Z390 suporta 14 portas USB 2.0, dez portas USB 3.0 e seis portas USB 3.1 geração 2. A ASRock Z390 Extreme4 oferece quatro portas USB 2.0, disponíveis em dois conectores localizados na placa-mãe. Há nove portas USB 3.0, todas controladas pelo chipset, sendo quatro delas no painel traseiro e cinco disponíveis em três conectores. Há ainda duas portas USB 3.1 no painel traseiro (uma tipo C e uma tipo A).
Esta placa-mãe suporta áudio no formato 7.1, gerado pelo chipset usando um codec Realtek ALC1220, que oferece uma relação sinal/ruído de 120 dB para as saídas analógicas e até 108 dB para as entradas analógicas (infelizmente outras características não foram divulgadas). De qualquer forma, é um codec topo de linha e suas especificações são excepcionais até mesmo para o usuário que pretende trabalhar profissionalmente capturando e editando áudio analógico. Toda a seção de áudio é fisicamente separada dos outros circuitos, o que reduz a interferência e ajuda o circuito de áudio a atingir suas relações sinal/ruído nominais. Além disso, o circuito de áudio capacitores japoneses específicos para áudio da marca Nichicon amplificador para fone de ouvido NE5532.
As saídas de áudio analógico são independentes, e a placa-mãe também vem com uma saída SPDIF óptica on-board.
A Figura 6 mostra a seção de áudio da placa-mãe, com sua proteção plástica removida.
Figura 6: seção de áudio
A placa-mãe analisada vem com uma porta Gigabit Ethernet controlada por um chip Intel I219V.
Na Figura 7, podemos ver o painel traseiro da placa-mãe, com conector PS/2 compartilhado para teclado ou mouse, duas portas USB 3.0, uma saída VGA, uma saída DisplayPort, uma saída HDMI, mais duas portas USB 3.0, duas portas USB 3.1 geração 2 (uma tipo A e uma tipo C), uma porta Gigabit Ethernet, saída SPDIF óptica e os conectores de áudio analógico.
Figura 7: painel traseiro
A Z390 Extreme4 possui LEDs RGB em torno do chipset, no setor de áudio e na tampa plástica próximo ao painel traseiro. A cor e mesmo o padrão de mudança na iluminação pode ser configurado tanto no setup da placa-mãe quanto por meio de um programa fornecido pelo fabricante.

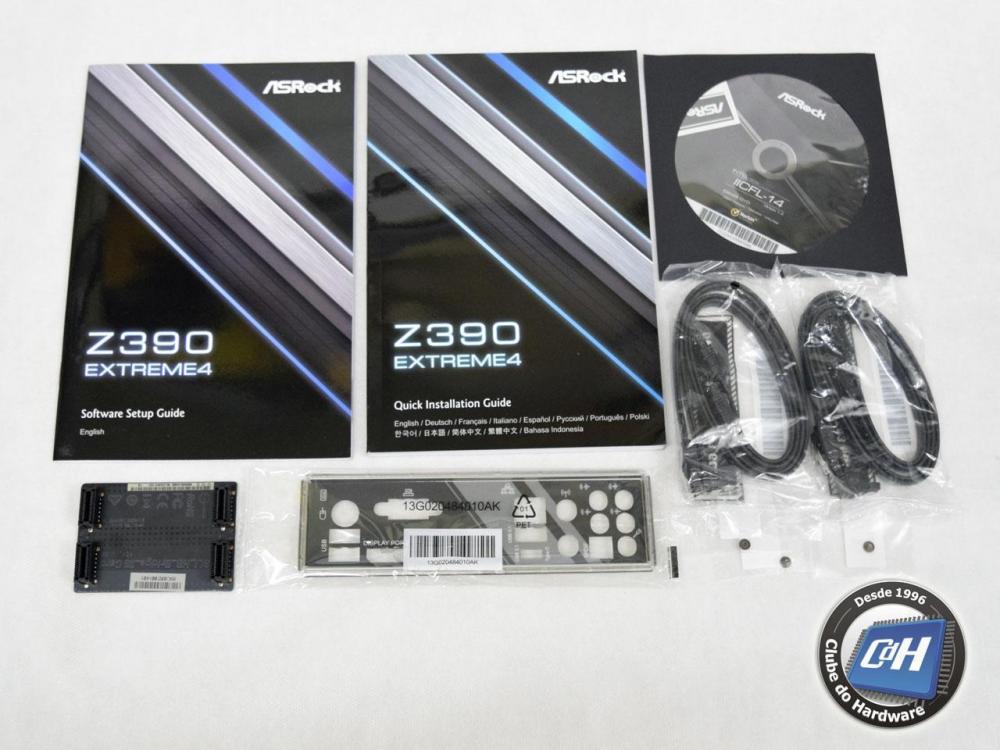

Na Figura 8, podemos ver os acessórios que acompanham a ASRock Z390 Extreme4.
Figura 8: acessórios
