Periféricos on-board
O chipset Intel B360 é uma solução de apenas um chip, também conhecido como PCH (Platform Controller Hub ou hub controlador de plataforma). Esse chip oferece seis portas SATA-600, sem suporte a RAID.
As portas SATA são instaladas na extremidade da placa-mãe, rotacionadas em 90 graus para que não seja obstruídas por placas de vídeo longas, como mostrado na Figura 4. Uma das portas SATA é compartilhada com um dos slots M.2.

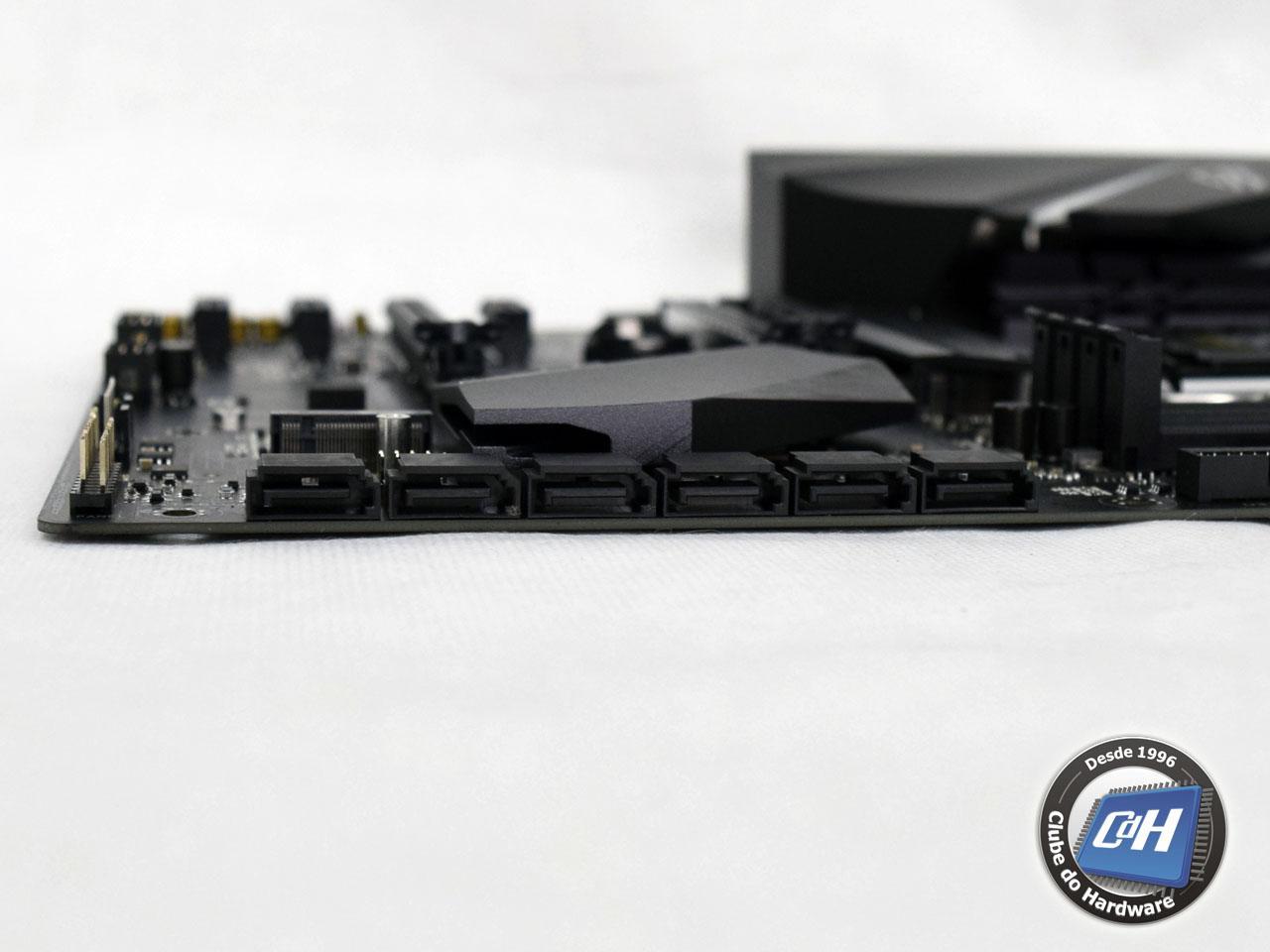

Figura 5: as seis portas SATA-600
O chipset Intel B360 suporta doze portas USB 2.0 e seis portas USB 3.1 (sendo que dessas seis, até quatro podem ser USB 3.1 geração 2). A ASUS ROG STRIX B360-F GAMING oferece seis portas USB 2.0, quatro no painel traseiro e duas disponíveis em um conector localizado na placa-mãe. Há duas portas USB 3.0 (também chamada USB 3.1 geração 1), controladas pelo chipset, disponíveis em um conector.
Ainda há três portas USB 3.1 geração 2 no painel traseiro, uma tipo C e duas tipo A.
A ASUS ROG STRIX B360-F GAMING não traz portas FireWire nem Thunderbolt.
Interessante notar a presença de uma porta serial em um conector da placa-mãe. Para usar esta porta, porém, é necessário o uso de um conector (não incluso).
Um dos destaques desta placa-mãe é o circuito de áudio SupremeFX S1220A (versão customizada do Realtek ALC1220, 7.1+2 canais, relação sinal/ruído de 120 dB para as saídas analógicas e de 113 dB para as entradas analógicas, resolução de 32 bits, taxa de amostragem de 192 kHz). O codec é coberto por uma blindagem, e toda a seção de áudio é fisicamente separada dos outros circuitos. Todos os capacitores desse circuito são do fabricante japonês Nichicon. As saídas de áudio são independentes e banhadas a ouro, e a placa-mãe também vem com saída de áudio SPDIF óptica.
A Figura 5 mostra a seção de áudio da placa-mãe.
Figura 6: seção de áudio
A placa-mãe analisada vem com uma porta Gigabit Ethernet controlada por um chip Intel I219V.

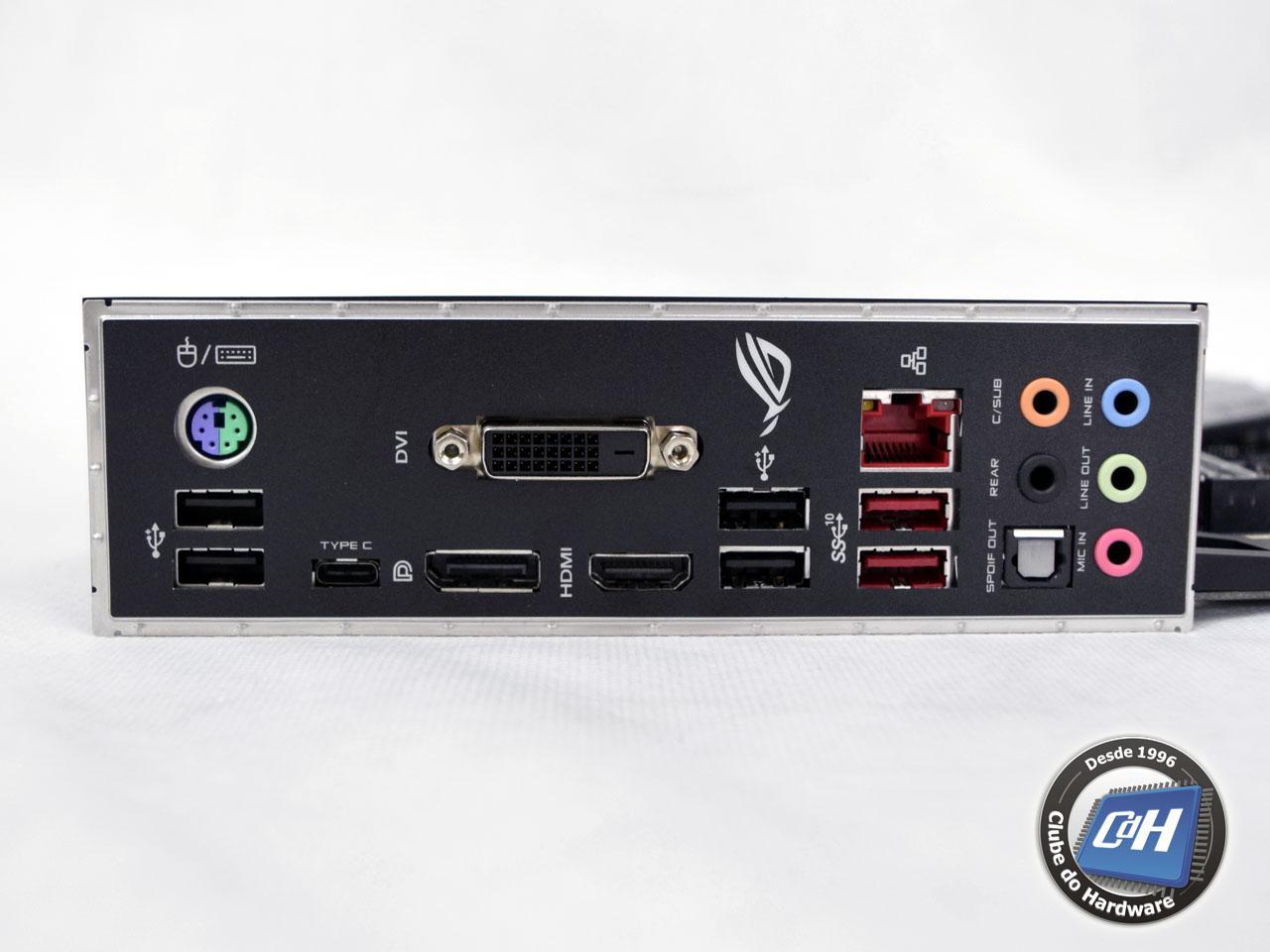

Na Figura 5, podemos ver o painel traseiro da placa-mãe, com um conector PS/2 compartilhado para teclado ou mouse, duas portas USB 2.0, uma porta USB 3.1 geração 2 tipo C, uma saída DVI-D, uma saída DisplayPort, uma saída HDMI, mais duas portas USB 2.0, duas portas USB 3.1 geração 2 tipo A (vermelha), uma porta Gigabit Ethernet e os conectores de áudio analógico.
Figura 7: painel traseiro
A ROG STRIX B360-F GAMING possui LEDs de iluminação RGB na proteção plástica e saída para conexão de fitas de LED RGB, compatíveis com o sistema AURA da ASUS.
Na Figura 8, podemos ver os acessórios que acompanham a ASUS ROG STRIX B360-F GAMING.
Figura 8: acessórios
