Regulador de tensão
O circuito regulador de tensão do processador da Gigabyte A320M-S2H tem seis fases para o processador. O regulador de tensão é controlado por um chip Intersil ISL95712 com projeto digital. Cada fase utiliza dois ou três transistores, sendo um ON NTMFS4C10N ("4C10N") e um ou dois ON NTMFS4C06N ("4C06N").
O circuito regulador de tensão é mostrado na Figura 7.

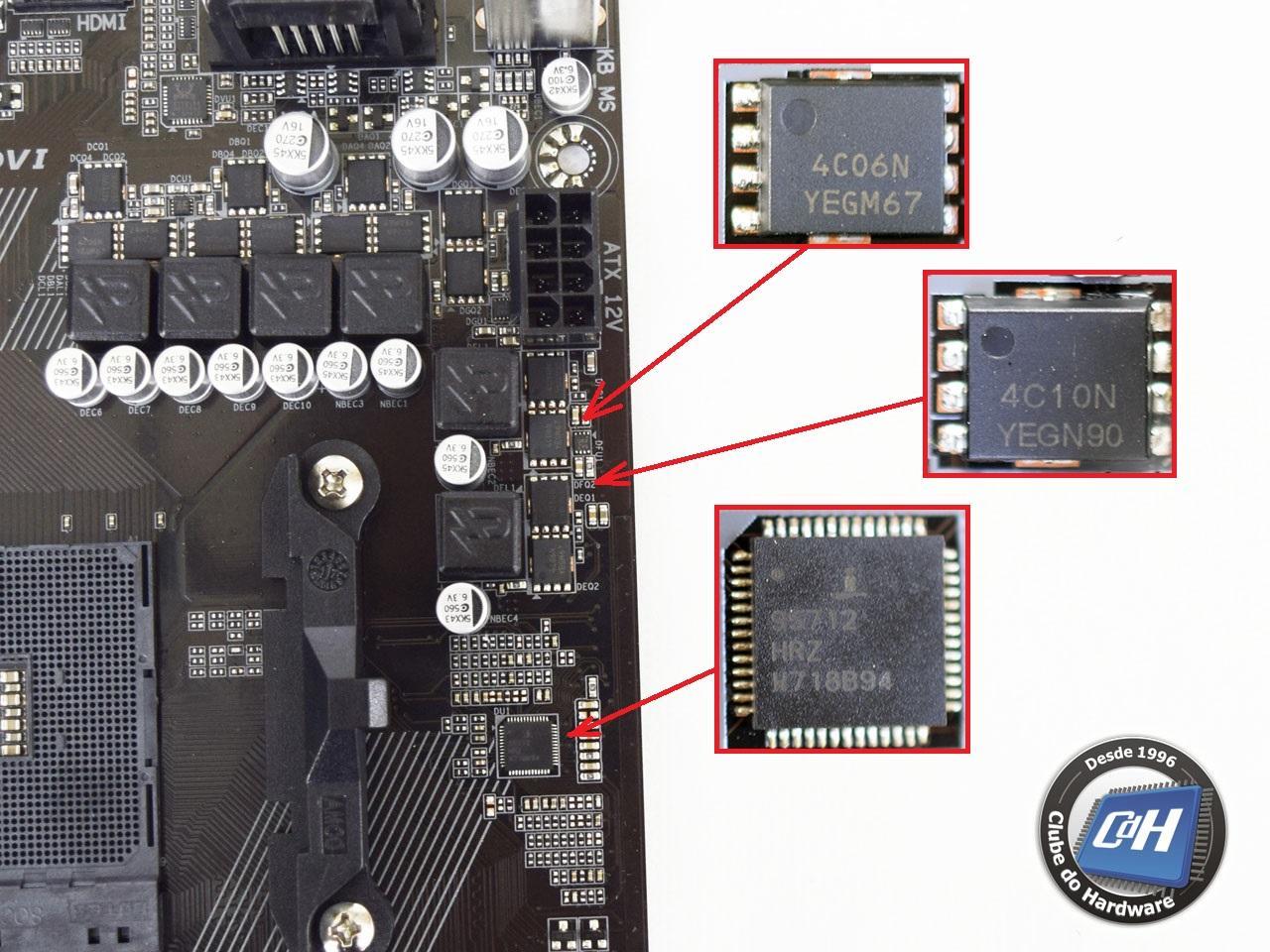

Figura 7: Circuito regulador de tensão
A Gigabyte A320M-S2H usa capacitores eletrolíticos sólidos e bobinas de ferrite.
Se você quer aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
