Periféricos on-board
O chipset AMD A320 é uma solução de chip único. Ele oferece seis portas SATA-600, suportando RAID (0, 1 e 10). A A320M-S2H traz apenas quatro destas portas.
As portas SATA são instaladas na borda da placa-mãe, conforme podemos ver na Figura 4.
Figura 4: as quatro portas SATA-600 controladas pelo chipset
O chipset AMD A320 suporta seis portas USB 2.0, duas portas USB 3.0 (também chamadas de USB 3.1 Geração 1) e uma porta USB 3.1 Geração 2. Há ainda quatro portas USB 3.0 controladas diretamente pelo processador.
A Gigabyte A320M-S2H oferece seis portas USB 2.0, duas localizadas no painel traseiro e quatro disponíveis através de dois conectores localizados na placa-mãe. Ela também oferece seis portas USB 3.0, quatro no painel traseiro da placa-mãe (controladas pelo processador, todas tipo A) e duas disponíveis através de um conector na placa-mãe (controladas pelo chipset).
Embora o chipset suporte uma porta USB 3.1 Geração 2, a placa-mãe infelizmente não oferece essa porta.
A Gigabyte A320M-S2H não suporta portas FireWire nem Thunderbolt.
Esta placa-mãe suporta áudio no formato 7.1, usando um codec Realtek ALC887. As especificações técnicas do Realtek ALC887 incluem relação sinal/ruído de 97 dB para as saídas analógicas, relação sinal/ruído de 90 dB para as entradas analógicas, taxa de amostragem de até 192 KHz para as entradas e saídas e resolução de 24 bits. As especificações são boas para o usuário comum, mas se você trabalha profissionalmente com edição de áudio deve procurar por uma placa-mãe que ofereça relação sinal/ruído de pelo menos 97 dB para a entrada analógica. O circuito de áudio da Gigabyte A320M-S2H utiliza capacitores japoneses específicos para áudio da marca Chemicon.
A placa-mãe analisada tem uma porta Gigabit Ethernet controlada por um chip Realtek RTL8111G.

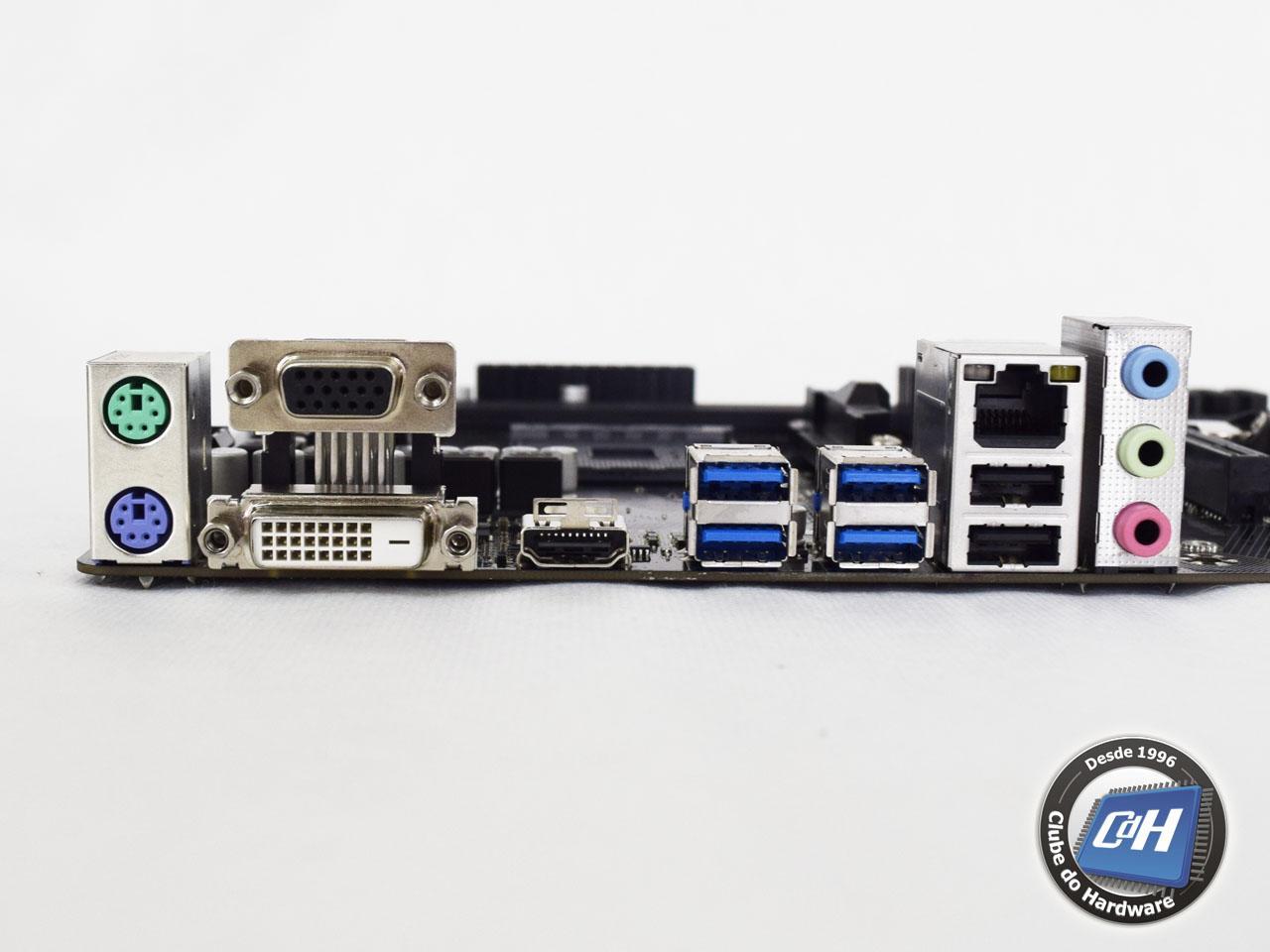

Na Figura 6 podemos ver o painel traseiro da placa-mãe com conectores PS/2 para teclado e mouse, saída VGA, saída DVI-D, saída HDMI, quatro portas USB 3.0 tipo A, uma porta Gigabit Ethernet, duas portas USB 2.0 e conectores de áudio analógico compartilhados. Note que as saídas de vídeo só são utilizadas no caso de você utilizar um dos processadores soquete AM4 com vídeo integrado.
Figura 5: painel traseiro da placa-mãe
Na Figura 6, você pode ver o conjunto simples de acessórios que vem com a Gigabyte A320M-S2H.
Figura 6: Acessórios
