Tudo o que você precisa saber sobre o barramento AGP.

Barramento AGP

Introdução

Até o lançamento do barramento AGP as placas de vídeo eram instaladas no barramento PCI. A taxa de transferência máxima teórica do barramento PCI 32 bits a 33 MHz era de 133 MB/s, uma taxa insuficiente para aplicações 3D (como jogos, por exemplo) e que limitava o desenvolvimento de placas de vídeo mais sofisticadas. Além da sua baixa taxa de transferência, o barramento PCI tinha um outro problema: estava “sufocado”. A arquitetura de chipsets utilizada na época era de pontes, que utilizava o barramento PCI para a comunicação do circuito de ponte norte com a ponte sul. Além disso, a maioria dos periféricos on-board do micro eram instalados no barramento PCI, como as portas IDE on-board, controladora SCSI, vídeo, som e rede on-board. Isso sem falar nos periféricos que podiam ser instalados no barramento PCI através dos slots PCI.

Barramento AGP

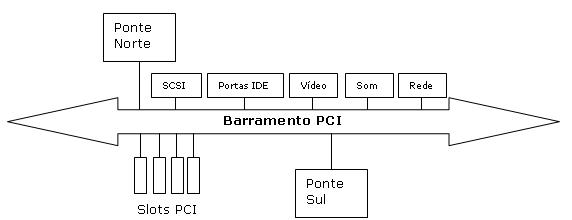

Figura 1: Diagrama simplificado do barramento PCI

Acontece que a taxa de transferência máxima do barramento PCI, 133 MB/s, é compartilhada para todos os dispositivos conectados ao barramento, e não utilizada por cada periférico durante suas transferências. Ou seja, a taxa de transferência utilizada por uma placa de vídeo PCI não é de 133 MB/s, e sim menor, já que quanto maior for o número de periféricos “plugados” no barramento PCI, menor será a taxa de transferência real obtida por eles.

Motivada por essas razões, a Intel lançou o barramento AGP. A finalidade principal do barramento AGP era de aumentar a taxa de transferência das placas de vídeo fazendo com que elas não fossem mais instaladas no barramento PCI, e sim no barramento AGP, que é mais rápido. Tecnicamente falando o AGP não é um barramento, já que apenas um dispositivo é conectado nele: a placa de vídeo. É mais uma conexão ponto-a-ponto de alto desempenho usada apenas por placas de vídeo.

A Intel lançou a primeira versão do barramento AGP (Accelerated Graphics Port ou Porta Gráfica Acelerada) em julho de 1996. Esse barramento trabalhava com um clock de 66 MHz transferindo 32 bits por vez, era alimentado com 3,3V e operava em dois modos: x1 e x2. O primeiro chipset a ter suporte a esse barramento foi o Intel 440LX, lançado no mercado em agosto de 1997.

Em maio de 1998 a Intel lançou a segunda versão do barramento AGP que permitia o modo de operação x4 e era alimentado com 1,5V. O primeiro chipset a ter suporte a segunda versão do barramento AGP foi o Intel 815P, lançado no mercado em junho de 2000.

A versão mais atual do barramento AGP é a terceira, desenvolvida em novembro de 2000, que na verdade é um aprimoramento da segunda versão, permitindo o modo de operação x8. O primeiro chipset a ter suporte a terceira versão do barramento AGP foi o Intel 865P, lançado no mercado em maio de 2003.

Versão

Modos de Operação

Alimentação

AGP 1.0

x1 e x2

3,3V

AGP 2.0

x1, x2, x4

1,5V

AGP 3.0

x1, x2, x4 e x8

1,5V
