Entrada auxiliar para mini system sharp CD-C265X

[Buddy.Ctba]

Olá,



Tenho consultado sempre este site em busca de respostas, desta vez tenho um mini system sharp C265x que me parece um bom som, porém antigo e sem entrada auxiliar para poder reaproveitá-lo. Para piorar a unidade de CD esta com defeito e não compensa mandar arrumar. Pois bem para não jogar fora gostaria de criar uma entrada auxiliar nesse equipamento.

Pelos vários tópicos que observei aqui, existem 3 opções :



1.) Criar uma entrada aux pelo tape deck; Inconveniente, ter de manter o tape ligado para habilitar essa entrada, além de distorções nessa entrada, provavelmente em função de casamento de impedância;



2.) Criar uma entrada pelo CD já que o mesmo encontra-se danificado; Inconveniente, pode existir a restrição mute, o que desabilitaria a entrada;



3.) Criar uma entrada pelo potenciometro de volume, nesse caso o aparelho possui controle de volume digital;



O que estou imaginando é utilizar a entrada no amplificador de potencia. Imaginei interromper a trilha, colocar uma chave seletora entre fechar a trilha novamente ou mudar para a entrada auxiliar, uma vez que o tunner do aparelho ainda funciona.



Gostaria de saber o que vocês acham ?



Pode ter distorções devido ao sinal diretamente na entrada do amplificador, devo colocar um potenciometro nesse entrada auxiliar para evitar sinais muito altos ?



** O ideal seria poder selecionar o CD e utilizar a entrada auxiliar, mas temo ter de alterar muitas coisas para conseguir manter essa entrada habilitada sem rodar o CD. **



Conto com a colaboração e experiencia de todos.

Abraços.



Esquema sharp CD-C265x : http://www.tectonny.com/link-direto/index.php?search=cd-c265x





Sérgio.

[BCP]

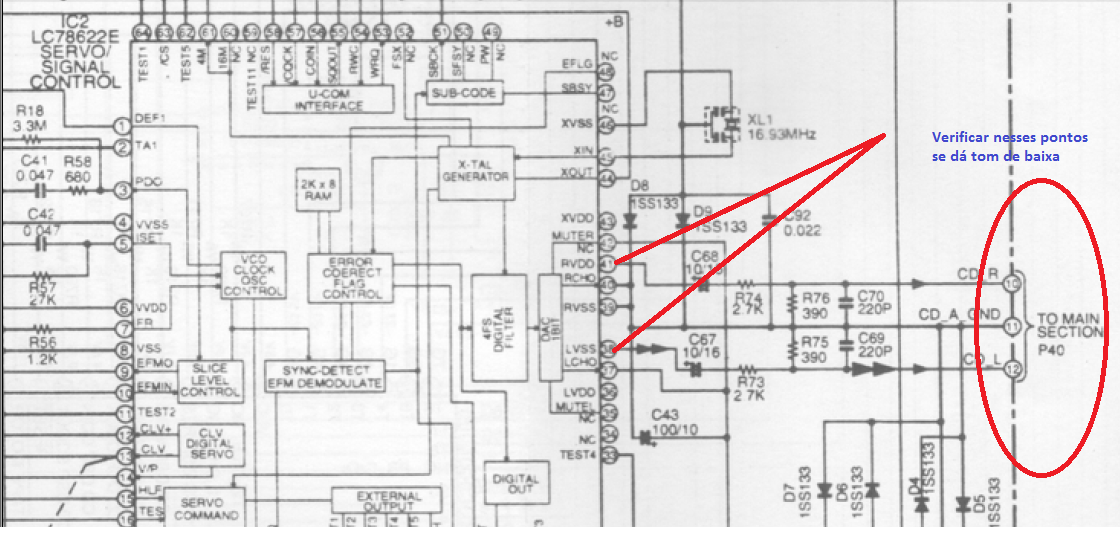

Sérgio, verifiquei o esquema e não encontrei uma linha de Mute na saída do CI controlador do CD, na placa de controle do CD você terá o CI IC2 (LC78622), toque nas linhas indicadas e verifique se você tem tom de baixa nas saidas das caixas (pinos 41 e 38).

Isso com a tampa do CD fechada!



[Buddy.Ctba]

Verifiquei que o CI LC78622E nesse meu aparelho é o LC78623 7CK6 mas pelo Datasheet é similar e a pinagem é a mesma. Porém pelo teste que você falou não da sinal de baixa nenhum, porém consegui fazer com que o cd voltasse a funcionar, mas mesmo assim gostaria de adicionar uma entrada auxiliar. Nesses pinos específicos, injetei um sinal de audio e somente com cd ligado e funcionando é que apareceu um ruído, mas não o sinal de audio que injetei e tocando esses contatos tb não deu nenhuma alteração na saída.



Liguei o sinal diretamente nos pinos 41 e 38.

[BCP]

Isso significa que esse aparelho também tem um circuito de Mute para o CD, Só não consegui identifica-lo.

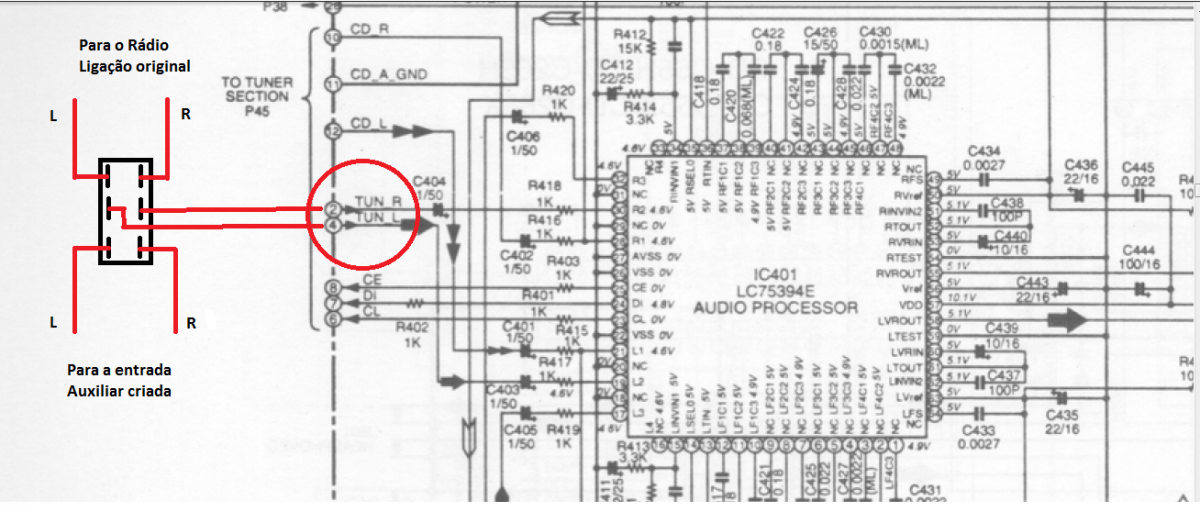

Uma outra forma simples de você fazer essa entrada AUX, seria colocando uma chave HH (alavanca é mais prática), nas entradas de Rádio do processador de áudio IC401 (LC75394E), no esquema elas estão identificada como TUN R ou TUN L.

O esquema de ligação seria como o da figura abaixo:



No esquema não estão mostradas as ligações dos fios comuns (terra), para fazer essas ligações, dê preferência em usar cabos blindados próprio para áudio... (Para evitar interferências)...



Para usar a entrada AUX você terá que colocar o aparelho para tocar o rádio e virar a chave para a entrada AUX....

Acredito que seja a forma mais fácil de fazer essa entrada para esse seu som ai!....





[Buddy.Ctba]

Primeiramente, desculpe pela demora em responder. Bom fiz a inserção da entrada aux conectei o gnd também mas esta gerando um ruído muito alto junto com o sinal. Acredito que deve ser devido ao casamento de impedância. Como posso proceder para resolver, também fiz as conexões diretamente no CI LC75394 pelo fato da placa ser multicamada e ter de desmontar inteira para poder conectar após os resistores do circuito que estão na outra camada.



Podem me auxiliar quanto a esse ruído junto com o sinal ?



Valeu !

[BCP]

Não!!!, você não pode ligar a entrada AUX diretamente ao CI.

Como indiquei, a entrada tem que ser feita antes dos capacitores C403 e C404, (R e L respectivamente), o Terra (Comum), você pode usar o mesmo do sinal do CD (CD_A_GND) ou ai sim, na linha dos pinos: 18, 20, 22, 26, 27, 29, 31 do CI!

Se mesmo assim você notar distorção, use um divisor resistivo...

Para isso, você tem que especificar melhor, que tipo de aparelho será conectado nesse AUX...

Um celular, um toca CD, um MP3 pelo fone de ouvido etc. ...

[Buddy.Ctba]

Novamente me desculpe pela demora, vamos lá, penei um pouco até me ligar que o diagrama do system estava espelhado, ou seja, toda a pinagem da direita estava na esquerda e vice versa, só me liguei depois de interromper o circuito e o som do rádio continuar saindo. Pra minha sorte os pinos respectivos eram de sinal também e não causaram nenhuma queima.

Bom, eu fiz toda a ligação exatamente como você mostrou e realmente a distorção continua muito forte, tentei algumas coisas mas não resolveu.



O que pretendo ligar nessa entrada é um MP3 através do fone de ouvidos, se puder me dar detalhes de como montar um divisor resistivo para esse fim agradeço.



Valeu pela força.



Sérgio

[BCP]

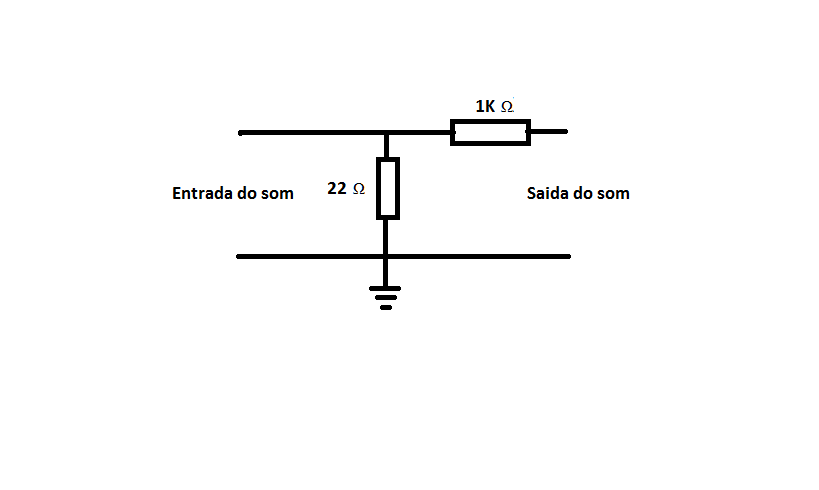

OK, Intercale um circuito (Figura abaixo), para cada canal, na entrada que você fez como AUX (antes da chave e não depois)...





Caso você ainda achar que o som esta um pouco alto ou destorcido, aumente o valor do resistor de 1K Ohms para 4,7 K,  27K,  ou superior..., tem que fazer testes para ver qual valor ficaria mais adequado....
