Asus p5e3 nao apresenta video

Recommended Posts

Boa tarde estou com um problema em uma placa-mãe da Asus modelo P5e3 deluxe ela nao esta apresentando video ja foi feito de tudo como,troca de processador,fonte,memoria,vga,reset da bios pelo jumper e nada faz ela da video fiz o teste do super io e o led nao acende o que devo fazer nesse caso que o super io nao esta resetando os chipset e nem o processador?? Espero que possam me ajudar obrigado!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Como exatamente foi feito o teste do super IO? Tem tensão nas bobinas do VRM?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa tarde fiz aquele teste do led conectado no pino 15 da pci



Compartilhar este post


Link para o post
Compartilhar em outros sites

O reset depende das outras tensões para funcionar. Você tem multímetro?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim tenho, mais nao tenho muita noção de eletrônica vamos dizer ai o basico do basico do basico.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Faz um favor, tire todos os dissipadores e manda uma foto nítida da placa inteira.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ok so um instante

adicionado 21 minutos depois

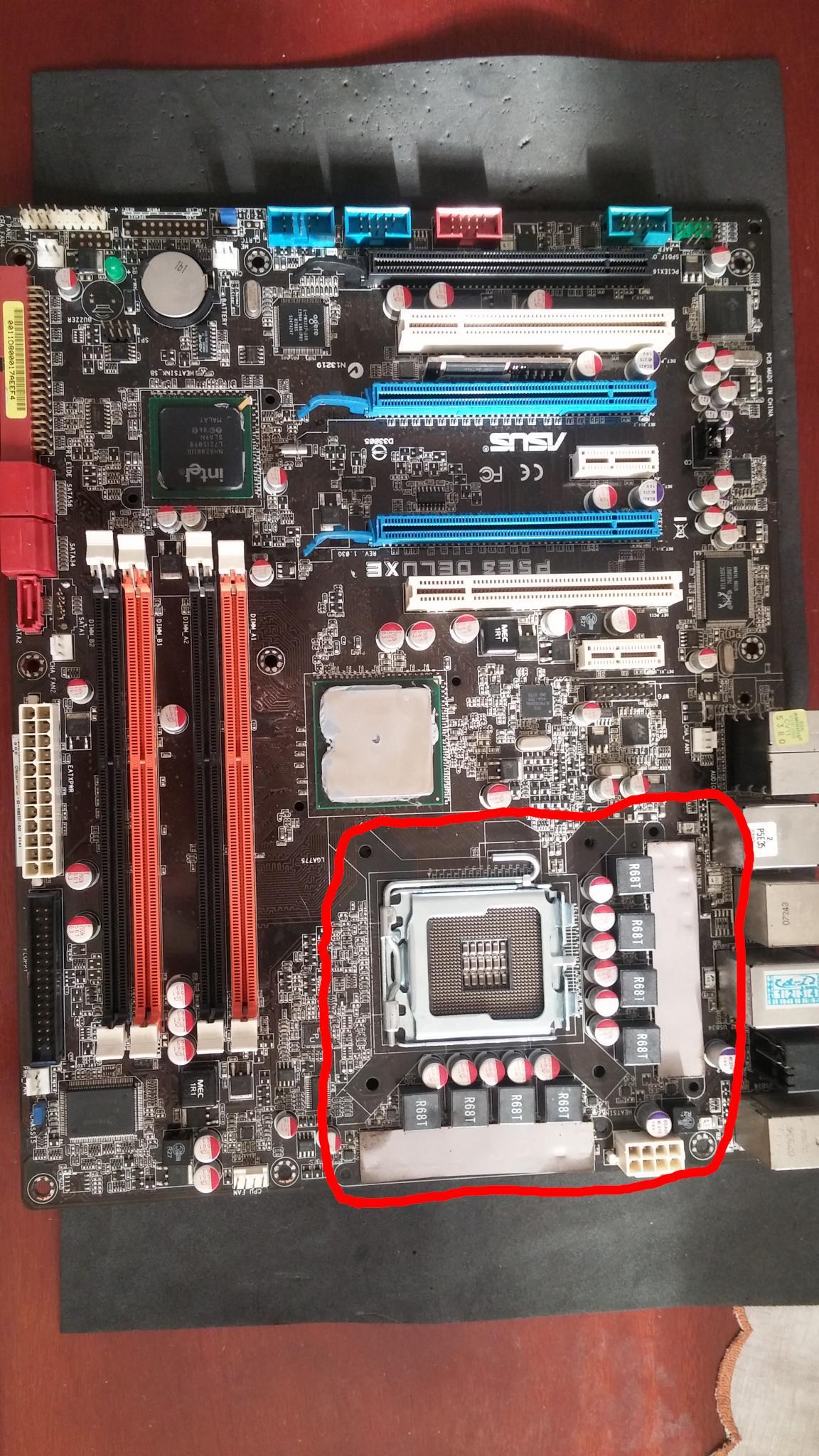

Essa é a placa



Compartilhar este post


Link para o post
Compartilhar em outros sites

Perto do socket do processador tem aqueles componentes quadrados escrito R68T em cima, eles mandam energia pro processador e possuem dois terminais na parte de baixo. Coloque apenas o cabo de energia de 24 pinos e o conector de 4 pinos de 12v e ligue a placa, com o multímetro na escala de 20V DC coloque a ponteira preta no terra (pode ser a parte metálica do conector USB ou qualquer outro conector) e meça com a ponteira vermelha em um dos terminais daquele componente que eu mencionei, tanto faz qual deles você vai testar porque estão todos ligados em paralelo. Veja se tem tensão, geralmente dá entre 0,6v e 1,4v.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Só com os conector da fonte a placa ligava e logo em seguida desligava,então coloquei o processador só assim consegui faze as mediçoes mais sem sucesso todos dão 0.00 vou mandar a foto de como eu fiz.

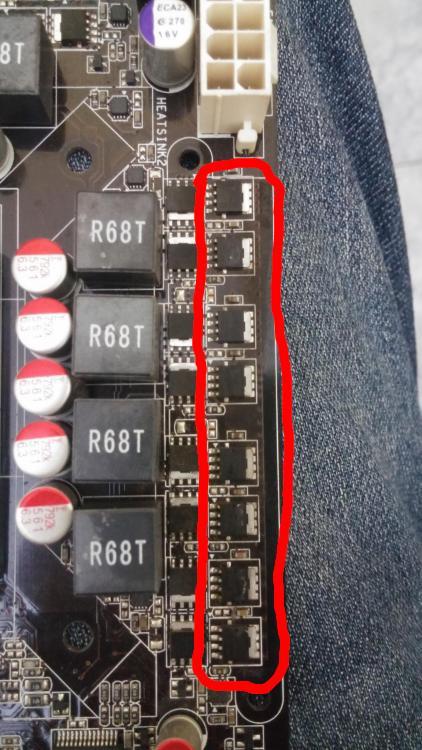

A primeira foto e como eu liguei o pc e a segunda é o local onde fiz as medições e a terceira foto é a posição do multimetro




Editado por P5e3

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se está dando 0.0v quer dizer que os mosfets não estão conduzindo. Em 90% dos casos é defeito no pwm, os mosfets dependem do pwm pra mandar tensão pro processador. Retire os dois thermal pads e mande outra foto da área que eu marquei fazendo o favor.






Compartilhar este post


Link para o post
Compartilhar em outros sites



Compartilhar este post


Link para o post
Compartilhar em outros sites

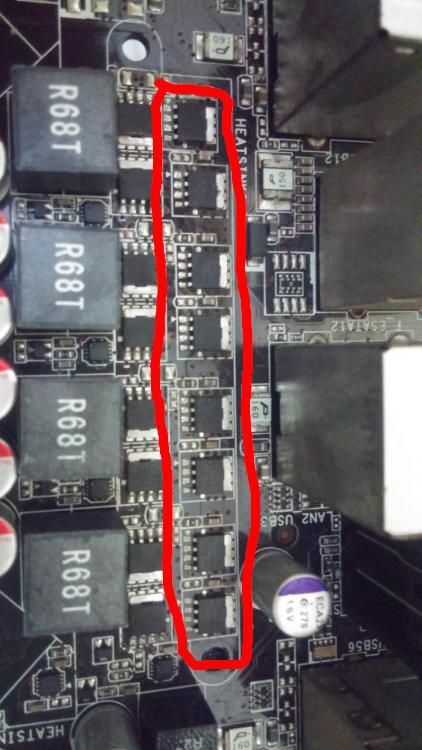

Esses componentes que eu circulei são os mosfets de alta, eles possuem de um lado uma pequena chapa metálica (dreno) e do outro lado 4 terminais, olhando pra ele de forma com que o dreno fique pra cima os 3 da esquerda são o source e o último da direita é o gate. Ligue a placa e meça a tensão desses terminais, o dreno tem que ter 12v e o source vai dar 0v pelo teste que você fez antes, se no gate também der 0v o pwm está com problema e precisa ser trocado.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Fazer as medições com o processador e um cooler ligado tera alguma alteração no teste??

Compartilhar este post


Link para o post
Compartilhar em outros sites
6 minutos atrás, P5e3 disse:

Fazer as medições com o processador e um cooler ligado tera alguma alteração no teste??

Não.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fiz as medições todos os drenos deram 12.12v os soucer que ficam prox das usb,audio.. deram 1.11 todos e os gate deram 1.98 apenas os 2 ultimos que deram 2.00 ja do lado onde fica o pino 12v os source deram 1.11 e os gate também deram a mesma coisa 1.11 as vezes mudava pra 1.12

adicionado 7 minutos depois

E nao sei o que eu fiz que medi aqueles componentes R68T e deram tensão também 1.12v todos

Compartilhar este post


Link para o post
Compartilhar em outros sites

Hoje mesmo peguei uma placa da Msi com esse mesmo problema, não tinha reset e uma hora tinha tensão e as vezes sumia, resolvi ressoldando o pwm que no caso da sua placa deve ser aquele CI perto do socket escrito EUP em cima. As tensões do processador estão normais, o próximo passo seria regravar a bios mas você vai precisar de uma gravadora e uma estação de solda pra isso (caso seu chip seja soldado).

Editado por Daniel Lee

Compartilhar este post


Link para o post
Compartilhar em outros sites

O certo agora seria fazer uma ressolda nesse chip EPU?

E esse esquema do Super IO? Tem nada a ver?

adicionado 3 minutos depois


Compartilhar este post


Link para o post
Compartilhar em outros sites

Se a tensão continuar sumindo tem que refazer a solda daquele chip. Agora que não está mais dando 0v faça o teste do reset novamente, esse sinal só vai aparecer se todas as tensões da placa estiverem ok.

Compartilhar este post


Link para o post
Compartilhar em outros sites

No teste do reset com o led deu negativo o led ainda nao acendeu!!

Eu ete baixei o esquema desse super io mais nao fiz porque fiquei com receio de dar curto no CI porque os pinos sao muito prox um dos outros e porque também nao entendi direito e qual pino teria que fazer as medições

adicionado 2 minutos depois

Creio eu que esse seria o super IO


Compartilhar este post


Link para o post
Compartilhar em outros sites
