Kit da IBRAPE alguém montou?

[Renato.88]

@Joel PinGuim na Internet se encontra facilmente o manual desses amplificadores, porém não tem o lado cobreado.

Talvez pela parte de cima do esquema dê pra descobrir como era o layout original.

[Joel PinGuim]

Fica um pouco trabalhoso, Renato. Vou tentar esse método mas usando o PCB123. Agradecido pela sugestão

[Tide Fenili]

Consegui um amplificador Ibrape M350 detonado. Estou fazendo uma restauração completa. Já terminei a placa principal. Troquei todos os transistores de saída, diodos, eletrolíticos, alguns transistores e capacitores do pré e novos dissipadores. Tudo com valores originais.  Já fiz o teste e parece que está tudo ok. Agora vou restaurar o gabinete. Postarei fotos depois de pronto.

M350.pdf

[Microbit]

Oi Joel

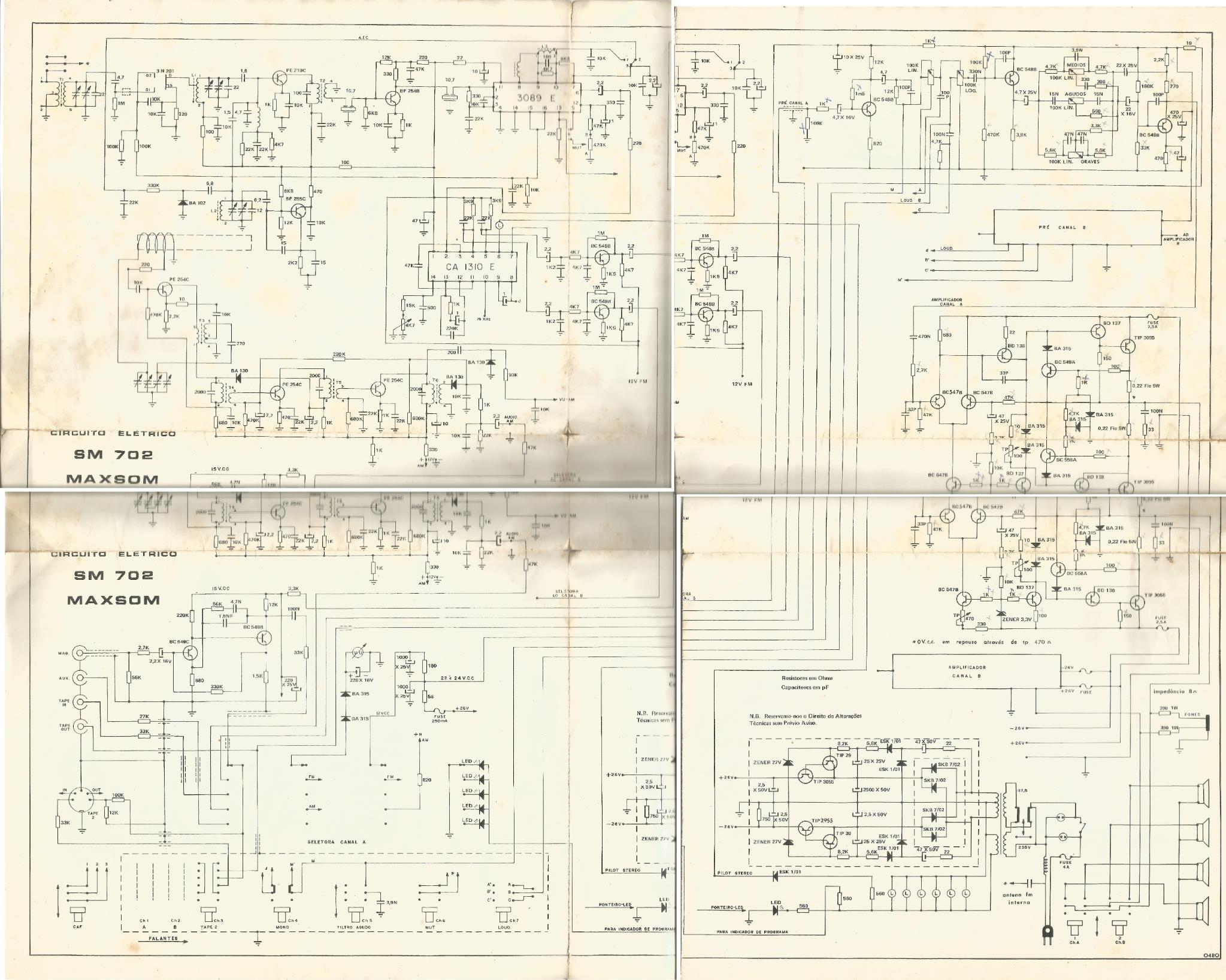

Tenho o esquema do Maxsom SM 702.



Segue a foto.



Boa sorte ai.



Evandro

[Renato_0101]

Olá Amigos amantes da eletronica, vamos apelar para aqueles que mais tem habilidade em confeccionar placas eletronias, e pedir para fazerem o layout para nós! Quem puder ajudar se manifeste, muitos de nós estamos a procura desses projetos da Ibrape, Itac etc. Abraços fraternos!.
