Como funciona o transformador do AIKO PA-3000?

[Gabo]

Olá a todos!

Sou novo aqui no clube, então primeiramente é um prazer conhecê-los!



Bom... tenho um lindo Aiko PA-3000 que estou tentando consertar. Não sou técnico em eletrônica porém estou estudando pra isso, e esse é um dos meus primeiros projetos.

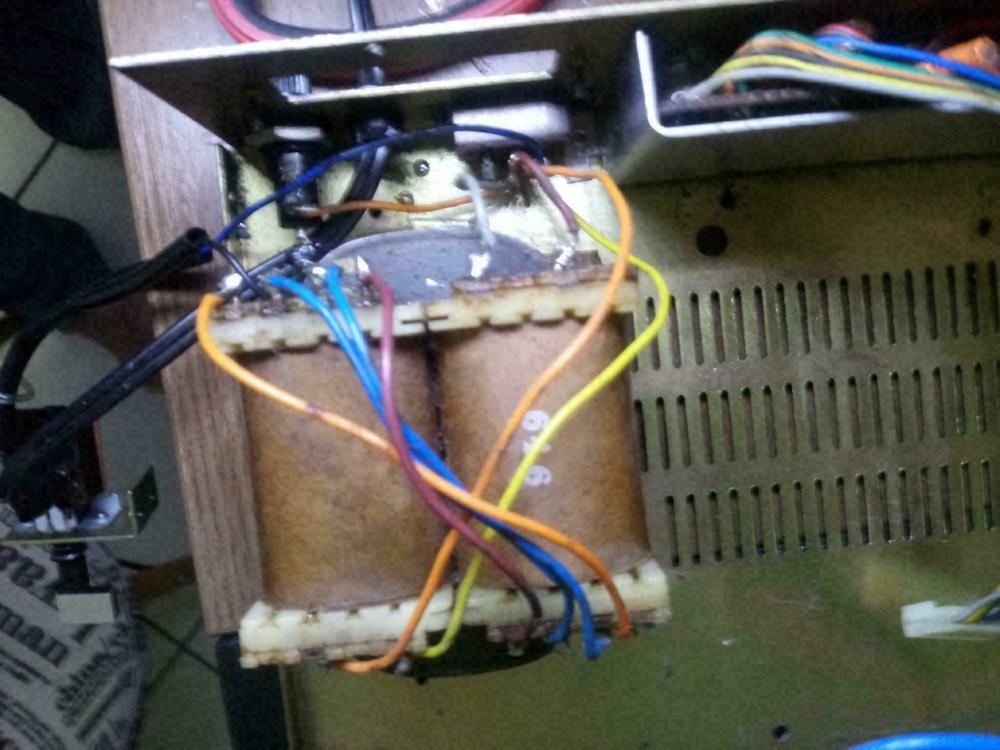

Estou em dúvida quanto ao transformador usado nesse PA. Alguém que conheça o equipamento poderia me ajudar a  entendê-lo? Não vi muitos transformadores como esse (sim, não tenho muita experiência..), que tem fios interligados pelo próprio transformador.. Que tipo de trafo é esse? Como ele funciona?



Desde já agradeço!

[BCP]

Esse trafo costuma trabalhar com dois enrolamentos de 110v/xx separados fisicamente, Para fazer o 220v, une os fios azuis e aplica a tensão nos laranja e marrom, e a tensão de saída é colhida nos fios amarelo e laranja de cada enrolamento...
