Análise do Defeito - Cubo Meteoro Thor Plus

[ELJusticeiroBHZ]

Olá Galera,



Gostaria de uma ajuda para diagnosticar e proceder com um reparo em um Cubo Meteoro. O importante é saber, que sei o que causou, mas gostaria de verificar com vocês os possíveis defeitos, visto que já abri o equipamento e visualmente não tem nada de errado (capacitores estufados,  soldas frouxas, etc), então tenho que procurar o componente que estragou/queimou.

Como aconteceu o defeito.

Um pessoa de uma inteligência fantástica, amigo meu, ligou uma saída de uma potência Oneal 1700, direto no input do cubo . Pois queria que funcionasse como retorno. (eu sei , já xinguei muito ele)

Com este causador, acredito que muito de vocês já tiveram um problema/reparo  parecido.

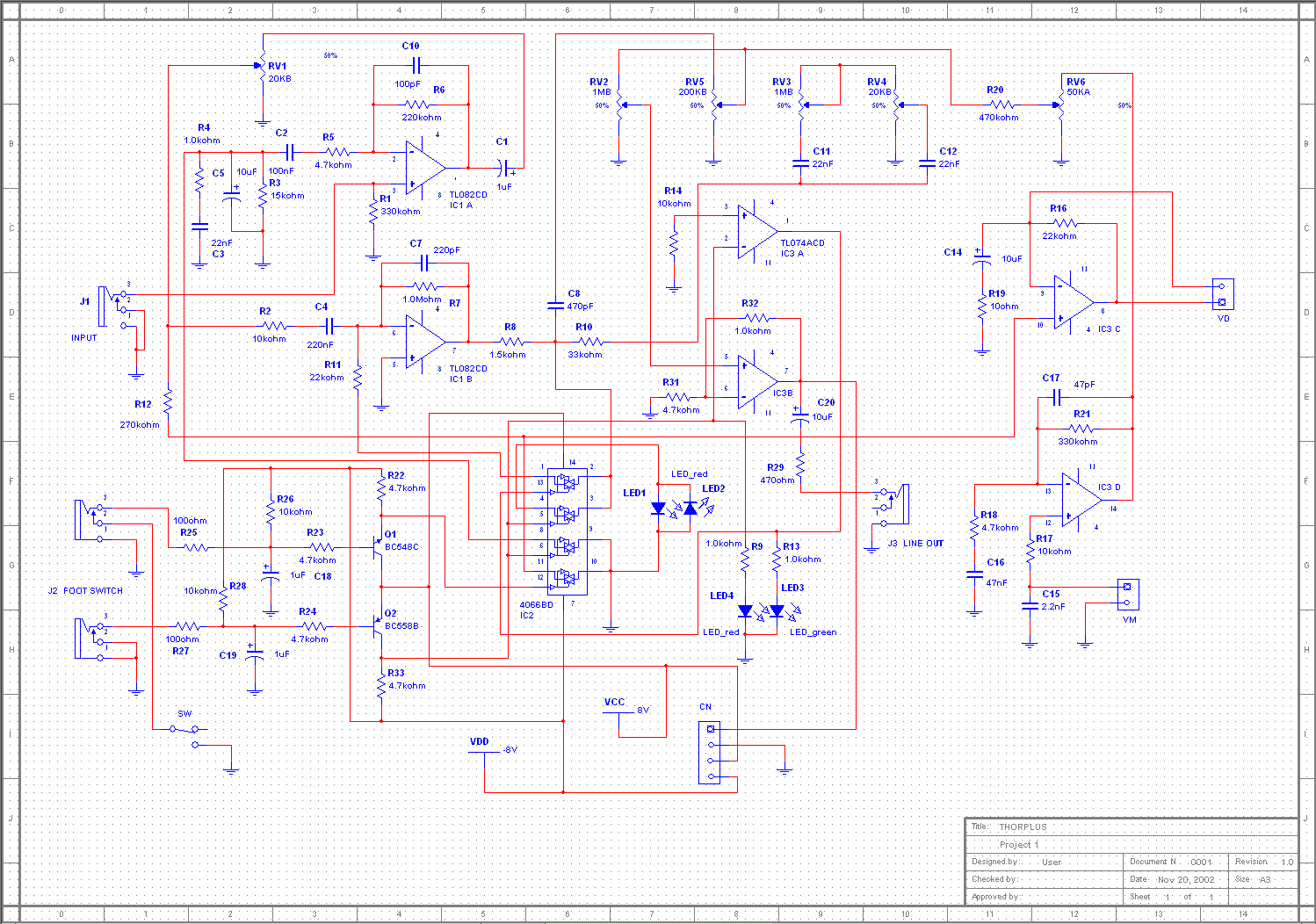

Veja também os esquemas elétricos, do pré e do amplificador anexado a este tópico.

Agradeço a todos





[Renato.88]

@Alessandro Magno então comece seguindo o Borne de entrada, ele chega ali naquele amplificador operacional TL082, o IC1A.

Certeza que ele se foi.



Projeto meia boca esse, nem pra colocar um resistor ou capacitor na entrada do AmpOp, se tivesse não teria queimado.
